瑞莎 13M 214 摄像头

产品概述​

瑞莎 13M 214 摄像头是一款专为瑞莎产品设计的高性能摄像头模组，搭载 1300 万像素索尼 IMX214 图像传感器，支持自动对焦、HDR 成像及 4K 超高清视频输出。

该摄像头适用于以下应用场景：

  • 高画质图像采集

  • 嵌入式视觉系统

  • AI边缘计算（图像识别、视频分析等）

  • 机器人视觉感知

产品规格​

IMX214 传感器​

  • 传感器尺寸：对角线 5.867mm（1 / 3.06 英寸）
  • 总像素：4224（H）x 3200（V）
  • 有效像素：4208（H）x 3120（V）
  • 成像性能：
    • 全分辨率@30帧/秒 (普通/HDR模式)
    • 4K2K@30帧/秒 (普通/HDR模式)
    • 1080P@60帧/秒 (普通/HDR模式)
  • 支持单帧高动态范围(HDR)技术，等效全像素输出

镜头规格​

  • 视场角(FOV):
    • 垂直: 51.6°
    • 水平: 66.2°
    • 对角线: 78.4°
  • 有效焦距(EFL): 3.57 mm
  • 光圈值(FNO): 2.0 ± 5% (无穷远对焦时)
  • TV畸变(传统算法×2): < 1.5%

兼容主板​

FPC 排线：标准 31p 0.3mm 间距排线，长度 150mm

  • 瑞莎 NIO 12L
  • 瑞莎 ROCK 4D
  • 瑞莎 CM4 IO 板

机械尺寸​

使用指南​

使用前提​

  • 标准 31p 0.3mm 间距 FPC 排线
  • 瑞莎 13M 214 摄像头
  • 兼容主板

硬件连接​

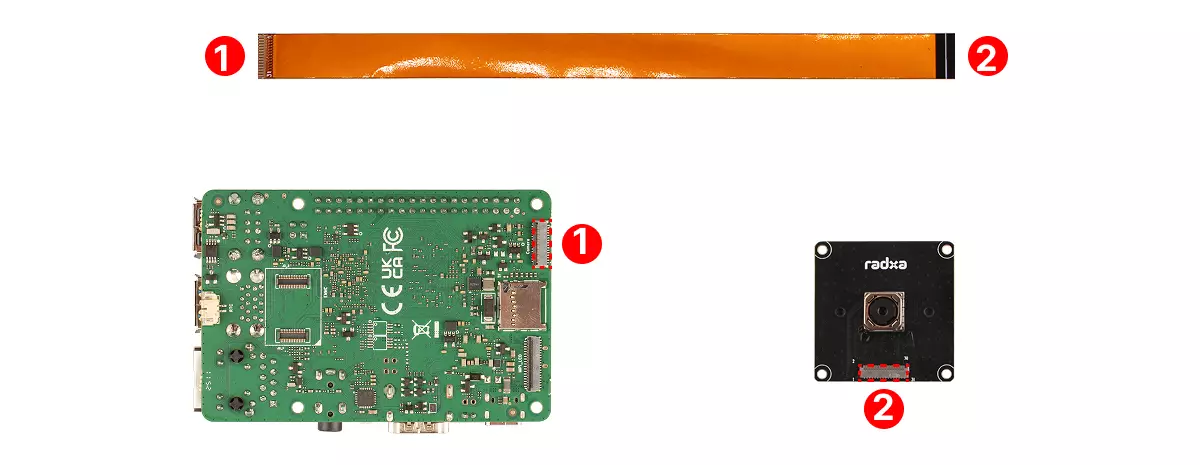

使用 FPC 排线连接摄像头和主板：以 ROCK 4D 作为演示

① : 连接主板的 MIPI CSI 接口，金手指（金属接触点）朝向主板方向

② : 连接摄像头的 MIPI CSI 接口，金手指（金属接触点）朝向摄像头方向

软件使能​

在终端命令行输入 rsetup 命令，使用 Rsetup 工具设置显示器选项。

radxa@device$
rsetup
  1. 通过方向键选择 Overlays 选项，然后按回车键确认选择。
  1. 通过方向键选择 Manage overlays 选项，然后按回车键确认选择。
  1. 通过方向键选择对应的 Camera 选项，按空格键并出现 * 代表启用该功能，然后回车键确认选择。
  • Camera 13M 214 → 选择 Enable Radxa Camera 13M 214 选项
  1. 重启系统，配置生效。

引脚定义​

PinSignalPinSignalPinSignalPinSignal
1DGND9NC17MCN25SDA
2MDN310DGND18MCP26NC
3MDP311MDN119DGND27RESET
4DGND12MDP120MCLK28VCC3.3V
5MDN213DGND21DGND29VCC3.3V
6MDP214MDN022NC30VCC5V
7DGND15MDP023PWDN/NC31VCC5V
8NC16DGND24SCL32~
