瑞莎 4K HDMI IN 转 MIPI CSI-2 转接板
产品简介
瑞莎 4K HDMI IN 转 MIPI CSI-2 转接板 基于瑞芯微 RK628H 视频桥接芯片，可将 HDMI 视频信号转换为 MIPI CSI-2 信号，并从 HDMI 信号中提取 I2S 数字音频。
转接板提供 2-lane 和 4-lane 两种 MIPI CSI-2 接口，可帮助开发板快速接入 HDMI 摄像机、计算机及其他高清视频源，适用于视频采集、图像处理和嵌入式视觉应用。
主要特性
- 4K HDMI 输入
最高支持 4K@30fps HDMI 视频输入，满足高清视频采集需求。
- MIPI CSI-2 输出
提供 2-lane 和 4-lane MIPI CSI-2 接口：4-lane 接口最高支持 4K@30fps 视频输出，2-lane 接口最高支持 2K@30fps（2560 x 1440）视频输出。
- RK628H 视频桥接
基于瑞芯微 RK628H，实现 HDMI 至 MIPI CSI-2 视频信号转换。
- HDMI 音频提取
支持从 HDMI 输入信号中提取音频，并通过独立 I2S 接口输出数字音频信号。
- EDID 管理
支持通过 EDID 向 HDMI 信号源声明兼容的视频格式，提升不同 HDMI 信号源的接入兼容性。
- 兼容瑞莎 Z 版型
可直接安装在瑞莎 Z 版型迷你主板上；用于其他版型时，可沿预留分板位置裁切扩展部分，灵活适配不同安装空间。
- 面向视觉开发
适用于 HDMI 视频采集、图像处理、视频分析及嵌入式视觉应用。
产品规格
| 项目 | 规格 |
|---|---|
| 处理器 | 瑞芯微 RK628H |
| 视频输入 | HDMI 输入，最高支持 4K@30fps |
| 视频输出 | 1x 2-lane MIPI CSI（15-Pin，1.0 mm 间距），最高输出 2K@30fps（2560 x 1440）；1x 4-lane MIPI CSI（31-Pin，0.3 mm 间距），最高输出 4K@30fps；单 lane 最高 1.3 Gbps |
| 音频输出 | I2S 数字音频输出，引脚：DOUT、LRCK、SCLK、MCLK |
| 辅助信号 | HDMI 检测、系统中断，信号：DET、INT |
| 机械尺寸 | 30 x 65 mm |
| 兼容产品 | ROCK 3C / ROCK 4D / ROCK 5A / ROCK 5B / ROCK 5B+ / ROCK 5C / ROCK 5T |

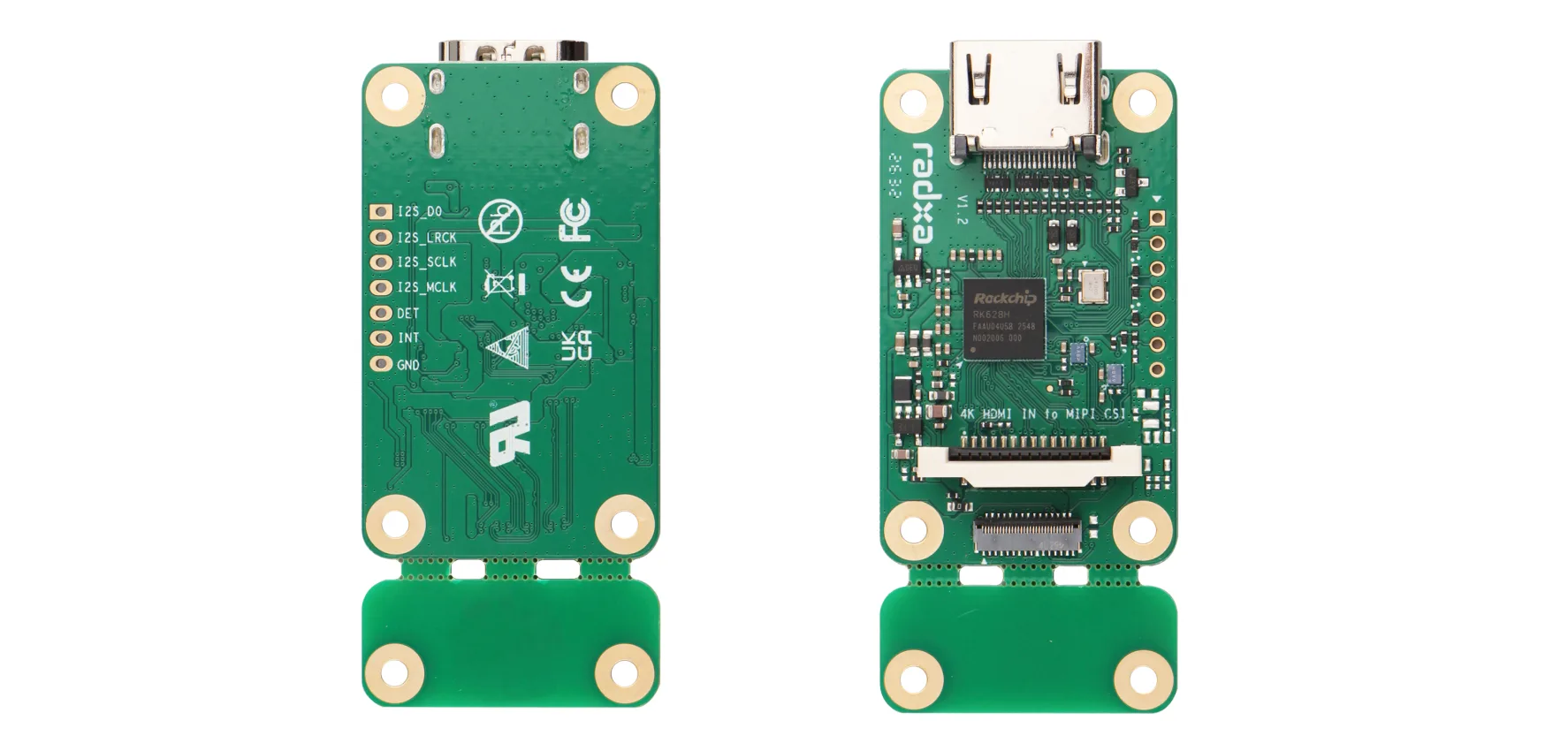

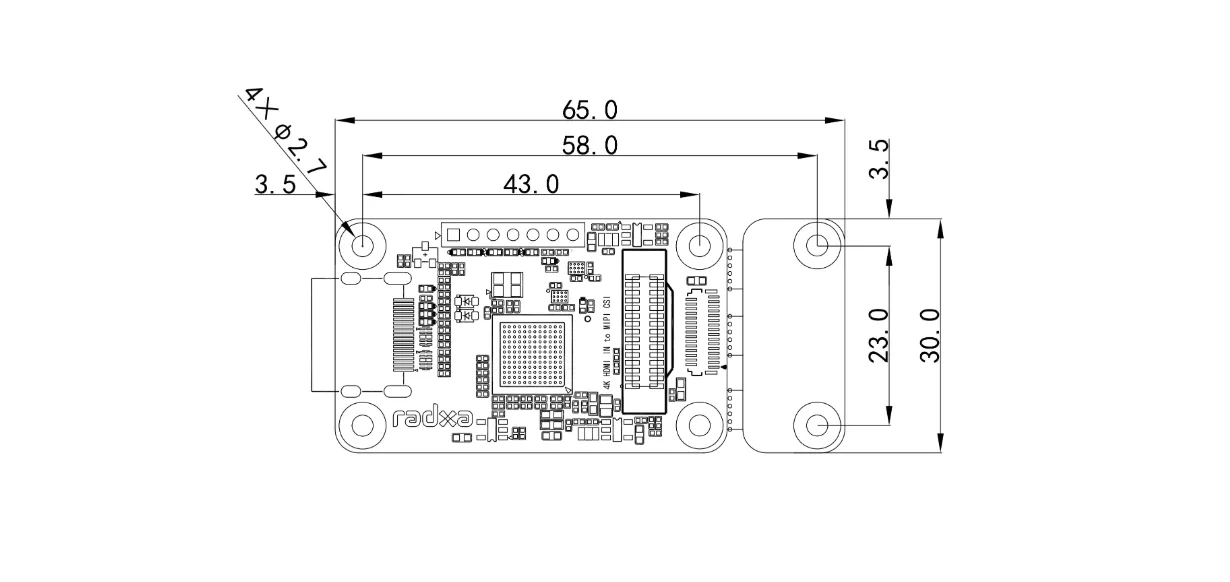

机械尺寸
接口线序
转接板提供 31-Pin MIPI CSI（4-lane）、15-Pin MIPI CSI（2-lane）和 7-Pin 排针（I2S）三个接口。
31-Pin MIPI CSI（4-lane）
| 引脚 | 信号 | 电平 | 说明 |
|---|---|---|---|
| 1 | GND | - | 接地 |
| 2 | MIPI_D3N | - | 数据通道 3 负端 |
| 3 | MIPI_D3P | - | 数据通道 3 正端 |
| 4 | GND | - | 接地 |
| 5 | MIPI_D2N | - | 数据通道 2 负端 |
| 6 | MIPI_D2P | - | 数据通道 2 正端 |
| 7 | GND | - | 接地 |
| 8 | NC | - | 未连接 |
| 9 | NC | - | 未连接 |
| 10 | GND | - | 接地 |
| 11 | MIPI_D1N | - | 数据通道 1 负端 |
| 12 | MIPI_D1P | - | 数据通道 1 正端 |
| 13 | GND | - | 接地 |
| 14 | MIPI_D0N | - | 数据通道 0 负端 |
| 15 | MIPI_D0P | - | 数据通道 0 正端 |
| 16 | GND | - | 接地 |
| 17 | MIPI_CLKN | - | MIPI CSI 时钟负端 |
| 18 | MIPI_CLKP | - | MIPI CSI 时钟正端 |
| 19 | GND | - | 接地 |
| 20 | NC | - | 未连接 |
| 21 | GND | - | 接地 |
| 22 | NC | - | 未连接 |
| 23 | RK628_INT | 1.8V | RK628 中断输出 |
| 24 | I2C_SCL | 1.8V | I2C 时钟 |
| 25 | I2C_SDA | 1.8V | I2C 数据 |
| 26 | RK628_Plugin_DET | 1.8V | 转接板在位检测 |
| 27 | RK628_Reset | 1.8V | RK628 复位 |
| 28 | 3.3V | 3.3V | 电源 |
| 29 | 3.3V | 3.3V | 电源 |
| 30 | 5V | 5V | 未使用 |
| 31 | 5V | 5V | 未使用 |
15-Pin MIPI CSI（2-lane）
| 引脚 | 信号 | 电平 | 说明 |
|---|---|---|---|
| 1 | 3.3V | 3.3V | 电源 |
| 2 | I2C_SDA | 3.3V | I2C 数据 |
| 3 | I2C_SCL | 3.3V | I2C 时钟 |
| 4 | NC | - | 未连接 |
| 5 | RK628_Reset | 3.3V | RK628 复位 |
| 6 | GND | - | 接地 |
| 7 | MIPI_CLKP | - | MIPI CSI 时钟正端 |
| 8 | MIPI_CLKN | - | MIPI CSI 时钟负端 |
| 9 | GND | - | 接地 |
| 10 | MIPI_D1P | - | 数据通道 1 正端 |
| 11 | MIPI_D1N | - | 数据通道 1 负端 |
| 12 | GND | - | 接地 |
| 13 | MIPI_D0P | - | 数据通道 0 正端 |
| 14 | MIPI_D0N | - | 数据通道 0 负端 |
| 15 | GND | - | 接地 |
7-Pin 排针
| 引脚 | 信号 | 电平 | 说明 |
|---|---|---|---|
| 1 | I2S_D0 | - | I2S 数据输出（DOUT） |
| 2 | I2S_LRCK | - | I2S 帧时钟（LRCK） |
| 3 | I2S_SCLK | - | I2S 位时钟（SCLK） |
| 4 | I2S_MCLK | - | I2S 主时钟（MCLK） |
| 5 | RK628_Plugin_DET | 3.3V | 转接板在位检测 |
| 6 | RK628_INT | 3.3V | RK628 中断输出 |
| 7 | GND | - | 接地 |
说明
- 31-Pin 接口只走 MIPI CSI 视频信号，HDMI 音频需要通过 7-Pin 排针的 I2S 接口单独连接主板。
RK628_Plugin_DET和RK628_INT在 31-Pin 接口上是 1.8V 电平，在 7-Pin 排针上是 3.3V 电平，接线时请注意电平匹配。- 标记为
NC的引脚未连接，请保持悬空，不要与其他信号短接。
配件清单
- 1x 瑞莎 4K HDMI IN 转 MIPI CSI-2 转接板
- 1x AC006（31P 0.3 mm 转 31P 0.3 mm，异面 FPC 排线）
- 1x AC014（15P 1.0 mm 转 15P 1.0 mm，异面 FPC 排线）
