搭配 ROCK 4D 使用
ROCK 4D 的 4-lane MIPI CSI 接口可以连接瑞莎 4K HDMI IN 转 MIPI CSI-2 转接板采集 HDMI 视频，转接板的 I2S 接口可以从 HDMI 信号中提取并输出数字音频。
- 视频：通过 ROCK 4D 的 4-lane MIPI CSI 采集
- 音频：通过 ROCK 4D 的 SAI2_M0（I2S）采集
硬件连接
可以根据需要采集 HDMI 视频或音频。

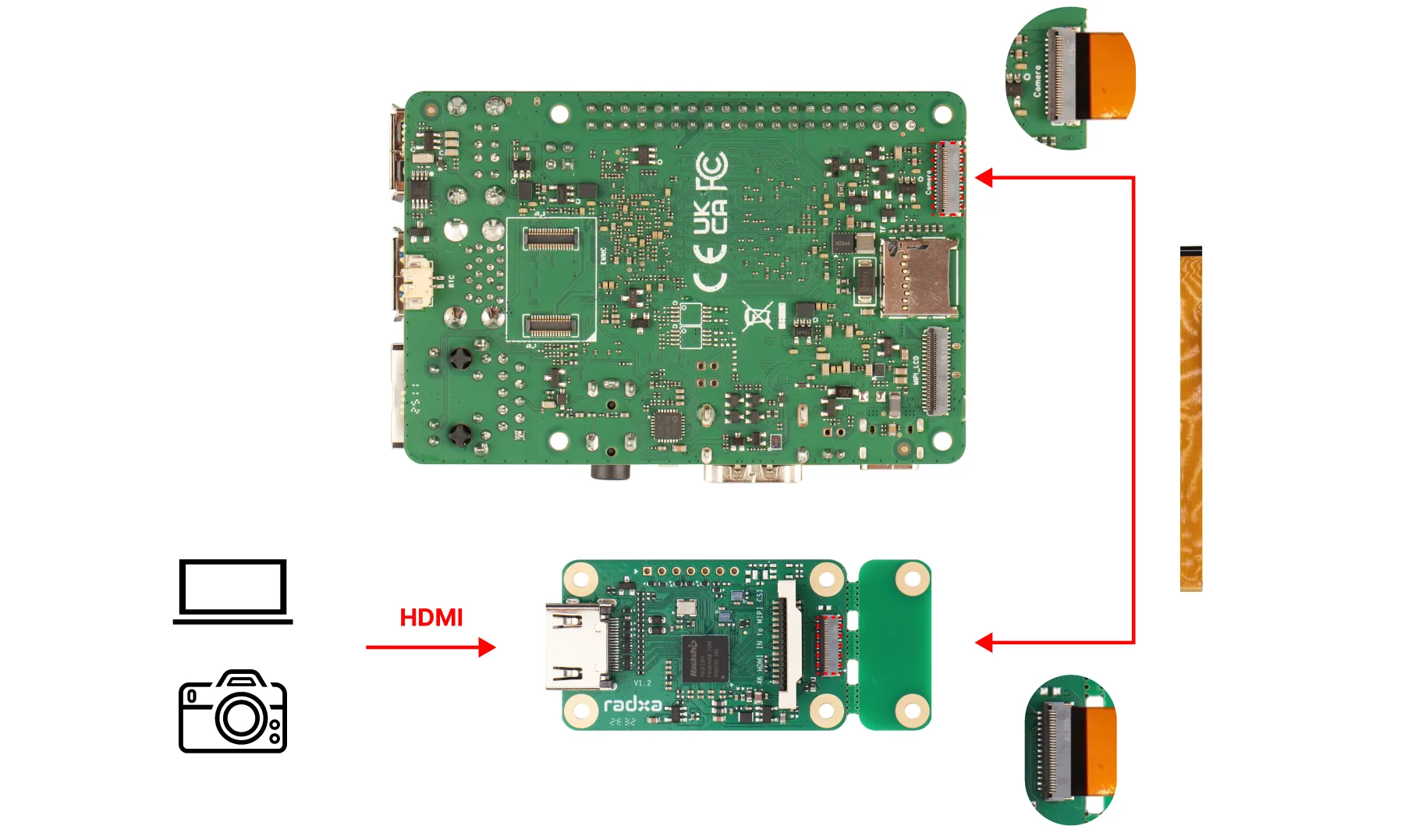

采集 HDMI 视频
将 HDMI 输出设备（例如 PC 的 HDMI 输出口）连接到转接板的 HDMI IN 接口，再使用 FPC 排线（AC006，31P 0.3 mm 转 31P 0.3 mm，异面）把转接板的 4-lane MIPI CSI 接口连接到主板的 MIPI CSI 接口。

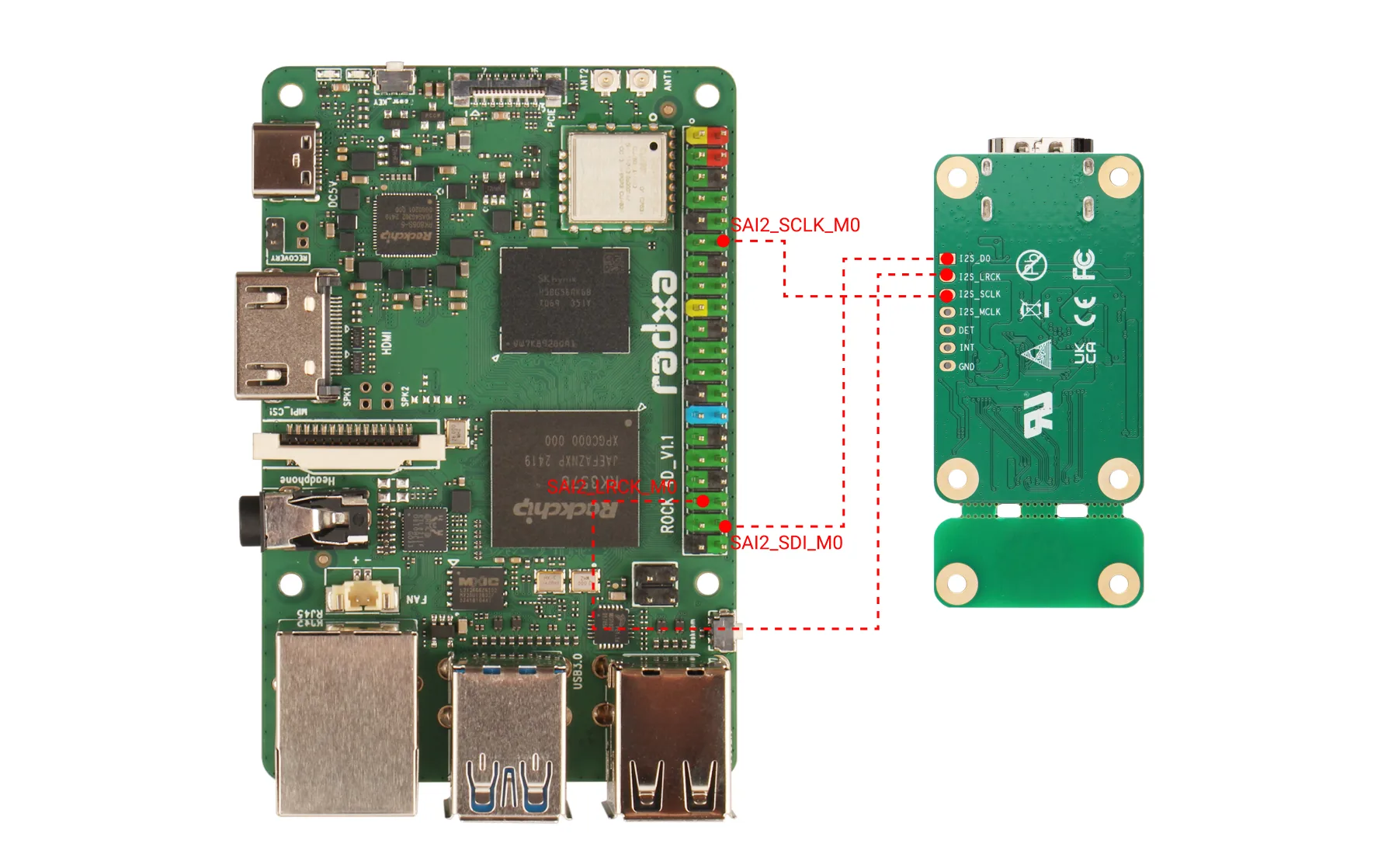

采集 HDMI 音频
使用杜邦线连接主板和转接板的 I2S 接口。
主板与转接板之间的排线已经共地，因此采集 HDMI 音频时不需要额外连接 GND。
软件使能
更新 Radxa OS 自带的 Rsetup 工具，并启用转接板相关的 Overlays。
更新系统
进入 System → System Update，按提示完成更新。更新内容可能包含新的内核、RK628 驱动和 Overlay。
sudo rsetup
启用设备
进入 Overlays → Manage overlays，勾选对应的选项：
- 采集 HDMI 视频：
Enable Radxa 4K HDMI IN to MIPI CSI-2 Adapter on 4-lane CSI - 采集 HDMI 音频：
Enable SAI2-M0 capture-only dummy sound card
- 只采集视频时可以只启用视频项；需要音频时必须同时启用两项。
- 不要同时启用其他占用同一个 MIPI CSI 接口或 SAI2_M0 引脚的 Overlay。
保存设置后重启系统：
sudo reboot
检查设备
使用以下命令确认 RK628 是否被正确识别：
sudo dmesg | grep -i rk628
正确识别时会输出类似信息，出现 rk628-csi-v4l2 found 和 New format 后即可继续测试：
RK628 I2C driver version: 00.01.00
rk628 version is: RK628F/H (20230321)
rk628-csi-v4l2 found @ 0xa0 (rk3x-i2c)
rk628_csi_format_change: New format: 1920x1080p60.00 (2200x1125)
转接板的 MIPI CSI 输出分辨率由驱动内置的 EDID 与 HDMI 信号源协商决定：默认 EDID 已集成若干常见分辨率，Radxa OS 当前不提供在系统侧手动设置输出分辨率的方法。dmesg 中的 New format 即当前协商出的分辨率，采集命令中的 width / height 需要与之一致。
如需修改默认 EDID（例如固定输出某个分辨率），需要修改驱动，或由驱动提供接口动态加载 EDID，请联系瑞莎技术支持确认。
采集 HDMI 音视频
采集 HDMI 视频
在主板的图形桌面终端运行以下命令：
gst-launch-1.0 -e -v \
v4l2src device=/dev/video0 do-timestamp=true ! \
video/x-raw,format=NV16,width=1920,height=1080,framerate=30/1 ! \
queue ! videoconvert ! glimagesink sync=true

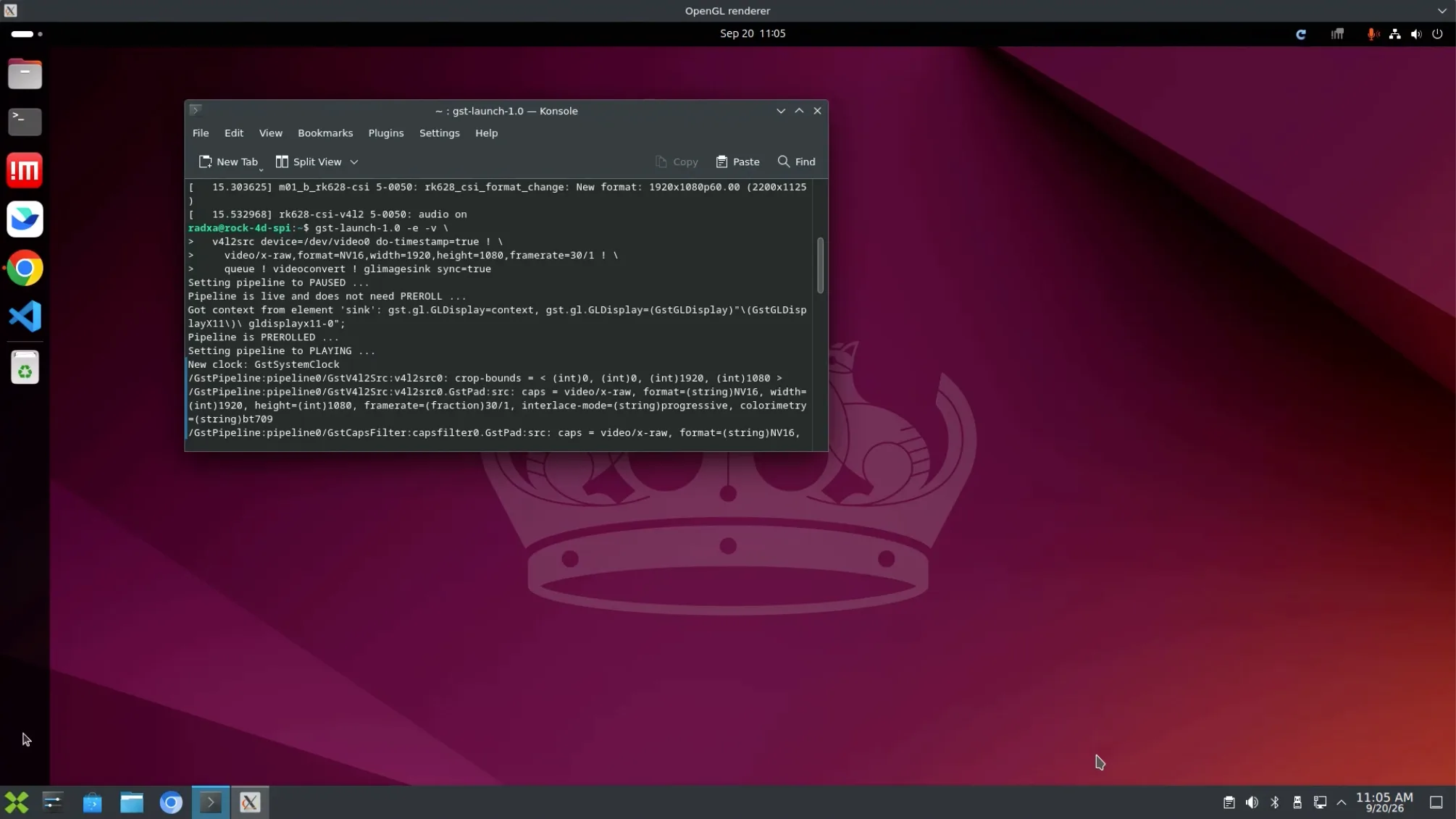

正常情况下桌面会出现 HDMI 预览画面，按 Ctrl+C 停止运行。
如果画面出现花屏等现象，可以关闭主板电源，重新检查硬件连接后再次测试。
录制 HDMI 音频
确认主板已连接耳机或音箱，并且 HDMI 输出设备的音频已经输出到 HDMI。
以下为单行命令，可直接复制执行：在后台保持约 8 秒视频取流，同时录制 5 秒 WAV 文件。由于 RK628 的音频输出需要视频采集链路保持运行，录制期间不能停止视频取流。
bash -c 'v4l2-ctl -d /dev/video0 --set-fmt-video=width=1920,height=1080,pixelformat=NV12 --stream-mmap=3 --stream-poll --stream-count=480 --stream-to=/dev/null >/dev/null 2>&1 & video_pid=$!; sleep 1; arecord -D hw:CARD=sai2capture,DEV=0 -f S16_LE -r 48000 -c 2 -d 5 -t wav rk628-audio.wav; wait "$video_pid"'
视频数据写入 /dev/null，不会生成视频文件。
播放录音
aplay -D plughw:CARD=rockchipes8388,DEV=0 rk628-audio.wav
同时播放视频和声音
确认主板已连接耳机或音箱，并且 HDMI 输出设备的音频已经输出到 HDMI，然后在主板的图形桌面终端运行：
gst-launch-1.0 -e -v \
v4l2src device=/dev/video0 do-timestamp=true ! \
video/x-raw,format=NV16,width=1920,height=1080,framerate=30/1 ! \
queue ! videoconvert ! glimagesink sync=true \
alsasrc device="hw:CARD=sai2capture,DEV=0" do-timestamp=true ! \
audio/x-raw,format=S16LE,rate=48000,channels=2 ! \
queue ! audioconvert ! audioresample ! \
alsasink device="plughw:CARD=rockchipes8388,DEV=0" sync=true
正常情况下，桌面会显示 HDMI 画面，主板音频输出口会播放 HDMI 声音。
常见问题
没有 RK628 日志？
检查 Overlay 是否已经保存：
grep fdtoverlays /boot/extlinux/extlinux.conf
音视频采集应该包含：
rk3576-sai2-2ch-m0-capture-only.dtbo rock-4d-radxa-hdmi-in-4k-rk628.dtbo
如果没有 RK628 视频 Overlay，请返回 rsetup 重新启用，并检查硬件连接是否正确。
一直显示 no signal 或 lock failed？
开机早期短暂出现这些日志不一定是故障。如果后续始终没有 New format，请检查：
- HDMI 信号源是否已经开机并开始输出
- HDMI 线是否可靠
- FPC 排线是否正确连接
不确定 RK628 对应哪个视频节点？
不同系统或 Overlay 配置下，视频节点编号可能变化，可以按以下步骤查找。
查找 RK628 所在的媒体设备：
for m in /dev/media*; do media-ctl -p -d "$m" 2>/dev/null | grep -qi rk628 && echo "RK628 位于 $m"; done
查询主视频采集节点：
media-ctl -d /dev/media0 -e 'stream_cif_mipi_id0'
如果输出的节点不是 /dev/video0，请把教程命令中的视频节点替换为实际节点。
采集 30 帧验证节点：
v4l2-ctl --verbose -d /dev/video0 --set-fmt-video=width=1920,height=1080,pixelformat=NV12 --stream-mmap=3 --stream-poll --stream-count=30 --stream-to=/dev/null
如果终端连续输出 cap dqbuf 帧信息并正常结束，说明视频节点选择正确。
不确定 HDMI 音频对应哪个设备？
不同系统版本或硬件配置下，声卡编号可能不同，重启后也可能变化，可以按以下步骤查找。
查找 HDMI 音频采集设备：
arecord -l
启用音频 Overlay 后，应该能找到包含 sai2capture 的设备：
- 声卡名称：
sai2capture - 设备编号：
0 - 录音命令应使用
hw:CARD=sai2capture,DEV=0
arecord -l 显示的 card N 编号由系统临时分配，重启后可能改变，因此不建议在命令中固定写成 hw:N,0。
如果 arecord -l 中没有 sai2capture，请检查是否启用了音频 Overlay，并在保存后重启系统。
查找声音播放设备：
aplay -l
应能找到包含 rockchipes8388 的设备，对应的播放设备为 plughw:CARD=rockchipes8388,DEV=0。
如果使用 USB 声卡或其他播放设备，请把教程命令中的播放设备替换为 aplay -l 显示的实际设备。只录制音频、不在主板上播放时，无需查找播放设备。
