瑞莎 6240B 散热器

产品简介

瑞莎 6240B 散热器是一款专门用于瑞莎 ROCK 5B / 5B+ / 5T 系列的散热器。

材质：铝合金

尺寸：62 毫米 * 40 毫米 * 9 毫米

转速：7000 转/分钟 ± 10%

接口：2-Pin 1.25 毫米间距连接器

工作电压：5V DC

适用于：瑞莎 ROCK 5B / 5B+ / 5T 主板

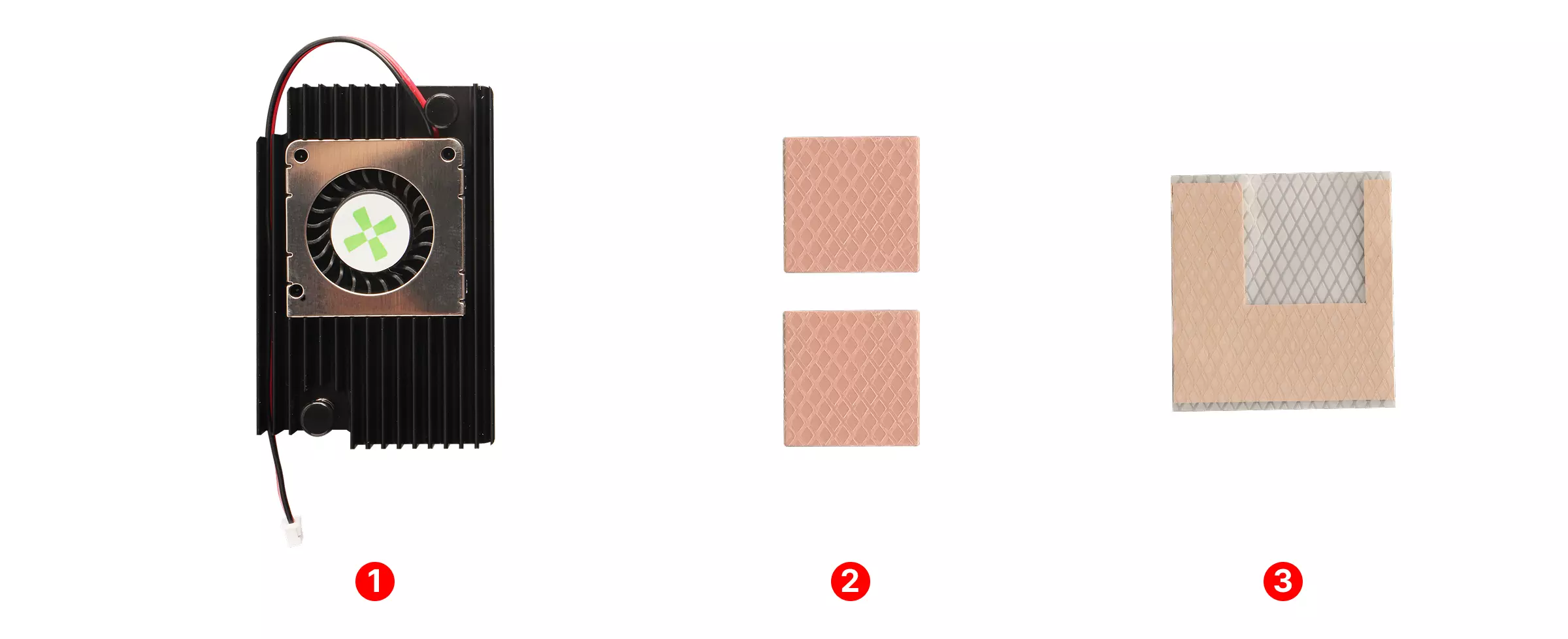

① : 散热器

② : 2x 导热硅胶片（22 毫米 * 22 毫米 * 0.8 毫米）

③ : 1x 导热硅胶片（40 毫米 * 40 毫米 * 1.0 毫米）

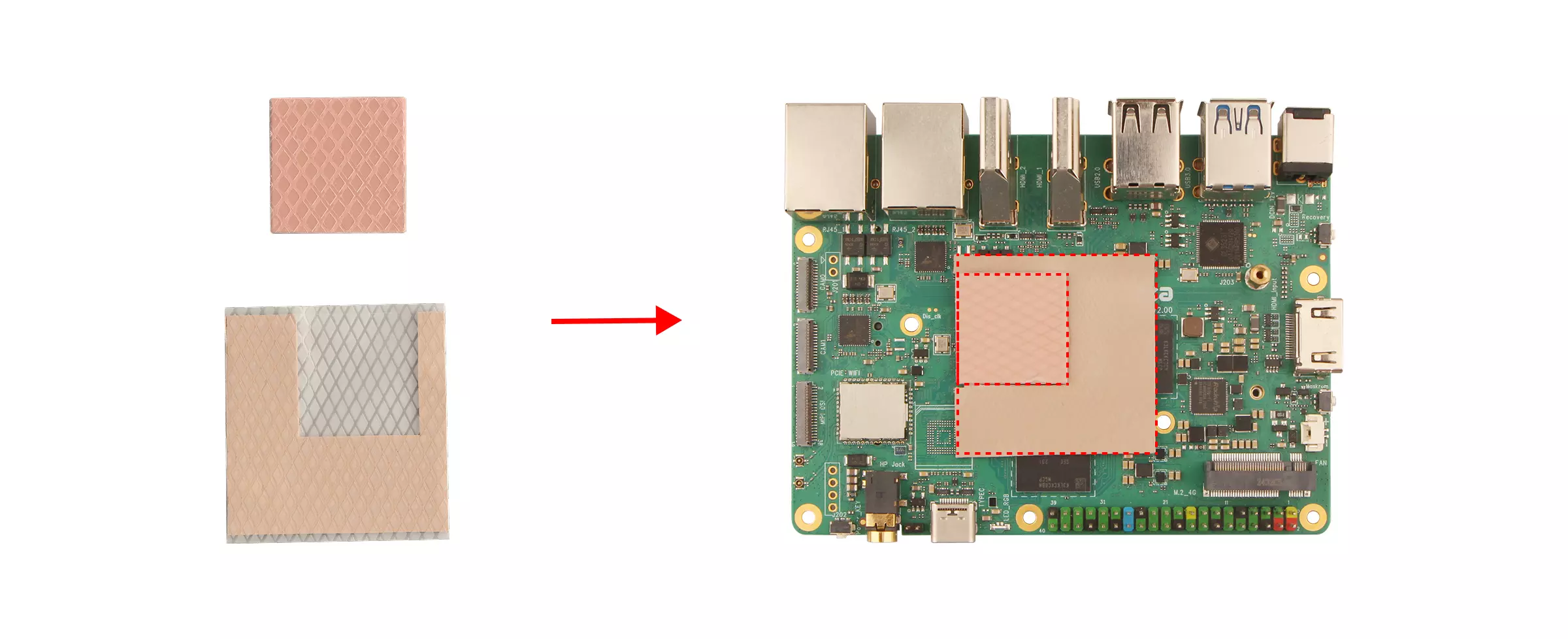

将 22 毫米 * 22 毫米 * 0.8 毫米的导热硅胶和 40 毫米 * 40 毫米 * 1.0 毫米的导热硅胶贴在主板 SoC 及附近。

安装提示

放置的导热硅胶请勿覆盖住主板固定散热器的固定孔！

将散热器放置到主板上，确保散热器的圆头胶钉对准主板的固定孔位，轻轻按压圆头胶钉，使散热器固定在主板上。

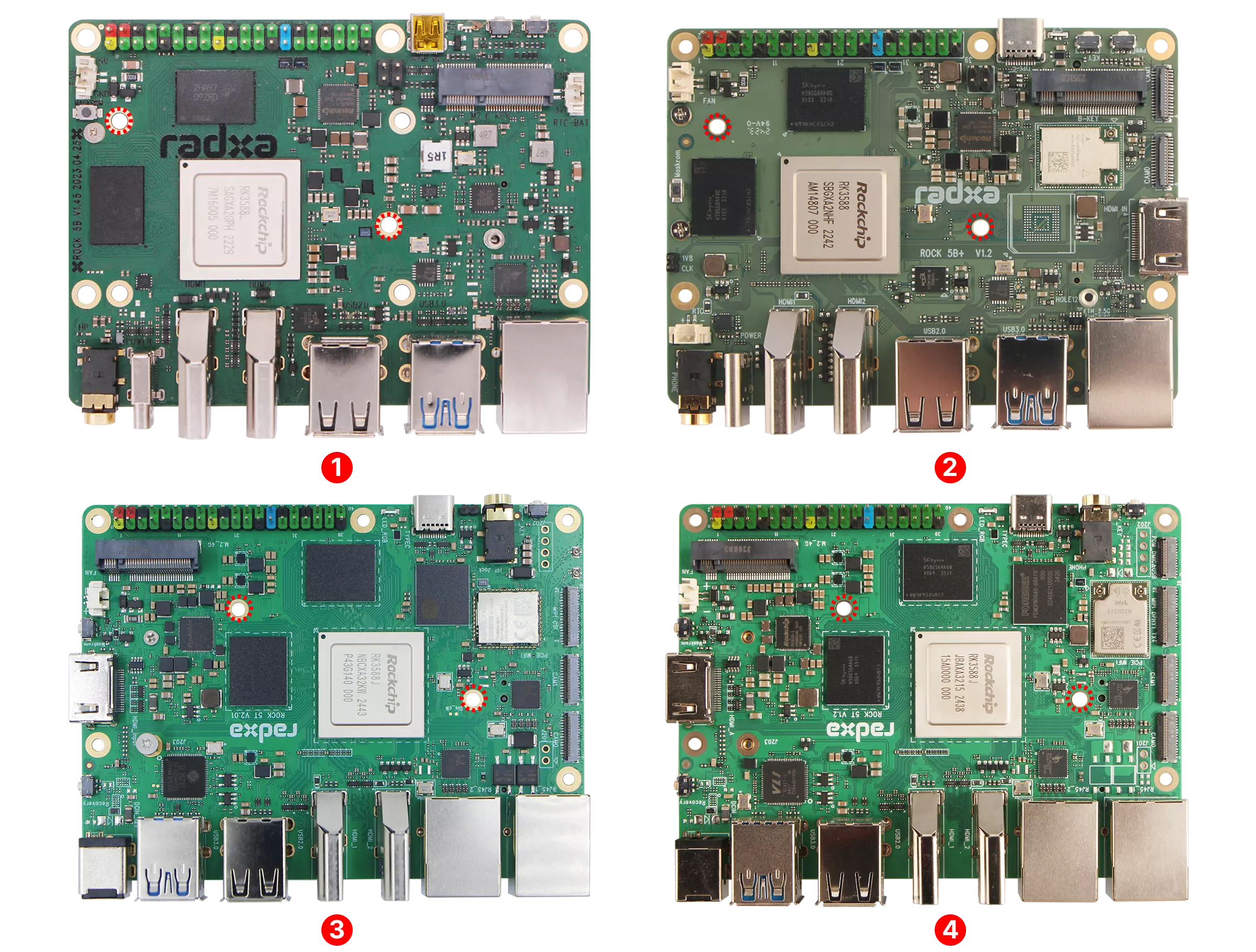

兼容主板的固定孔位

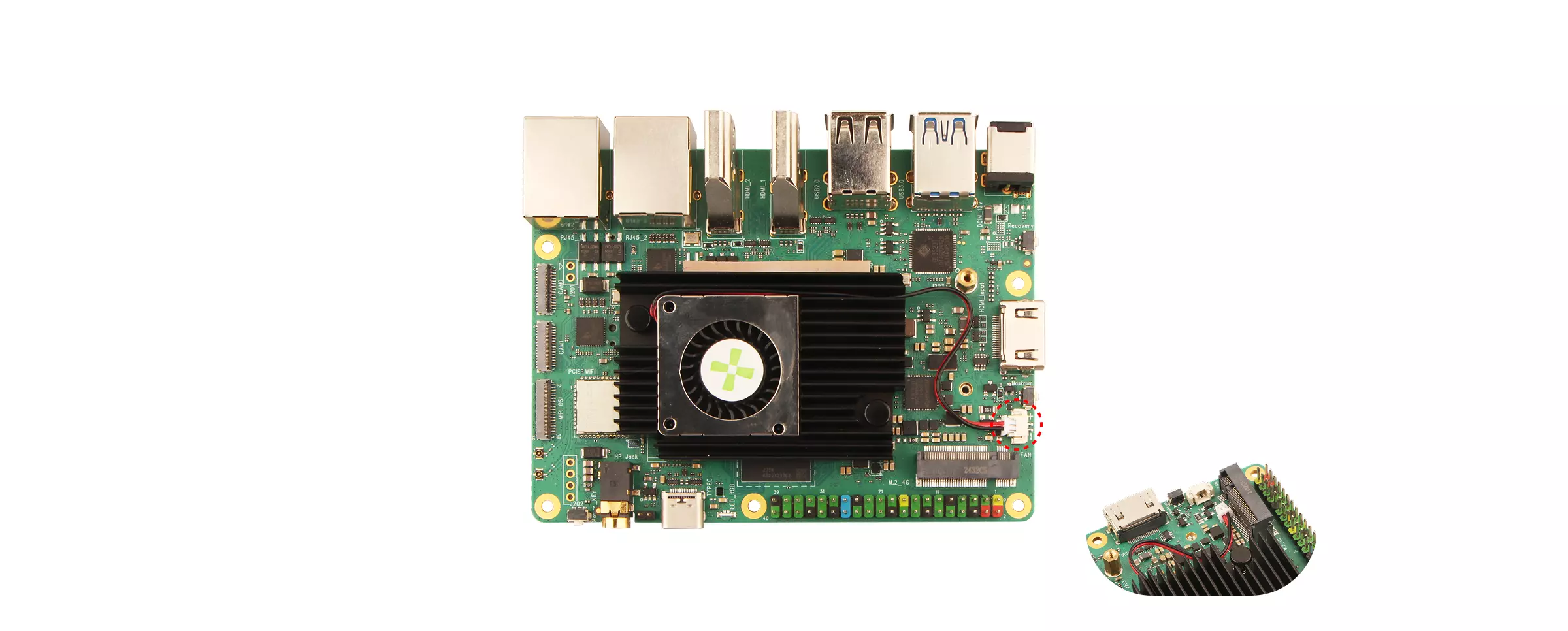

将散热器的风扇接口连接主板的风扇接口。
