瑞莎 ROCK 5B 金属外壳
Radxa 为 ROCK 5 Model B 单板电脑设计了特别定制的金属外壳，是让您的 ROCK 5B 平稳高效运行的完美解决方案。该外壳坚固耐用，可为电路板提供保护，同时还可以轻松访问 ROCK 5B 的所有端口。它还具有冷却功能，可为电路板提供被动冷却，确保 ROCK 5B 即使在最苛刻的条件下也能保持在正常温度工作。
规格
- 尺寸：120 x 82 x 40 unit mm.
- 1x 铝制冷却顶盖
- 1x 前塑料板
- 1x 后塑料板
- 1x 底盖
- 4x M2.5 x 7.5 mm 螺柱
- 4x CM2.5 x 4 mm 螺丝（主板侧固定螺丝）
- 4x KM2.5 x 4 mm 螺丝（底盖侧固定螺丝）
- 5x KM3 x 4 mm 螺丝（外壳固定螺丝）
实物图
安装步骤
- 将散热片的导热柱和 ROCK 5B 的 SOC 涂上导热硅脂。
- 如图所示，将导热铜柱与 SoC 位置对齐后安装上盖。
-
将 4 个 M2.5 x 7.5 mm 螺柱与 ROCK 5B 的固定孔位对齐，并从主板正面使用 4 个 CM2.5 x 4 mm 螺丝固定。
-
如图所示，注意两侧塑料外壳的圆柱模组要与散热器结构对齐。
- 将装好螺柱的 ROCK 5B 放入底盖，使螺柱与底盖固定孔对齐，再从底盖背面使用 4 个 KM2.5 x 4 mm 螺丝固定。
- 盖上顶盖后，使用剩余的 5 个 KM3 x 4 mm 螺丝固定整个外壳。

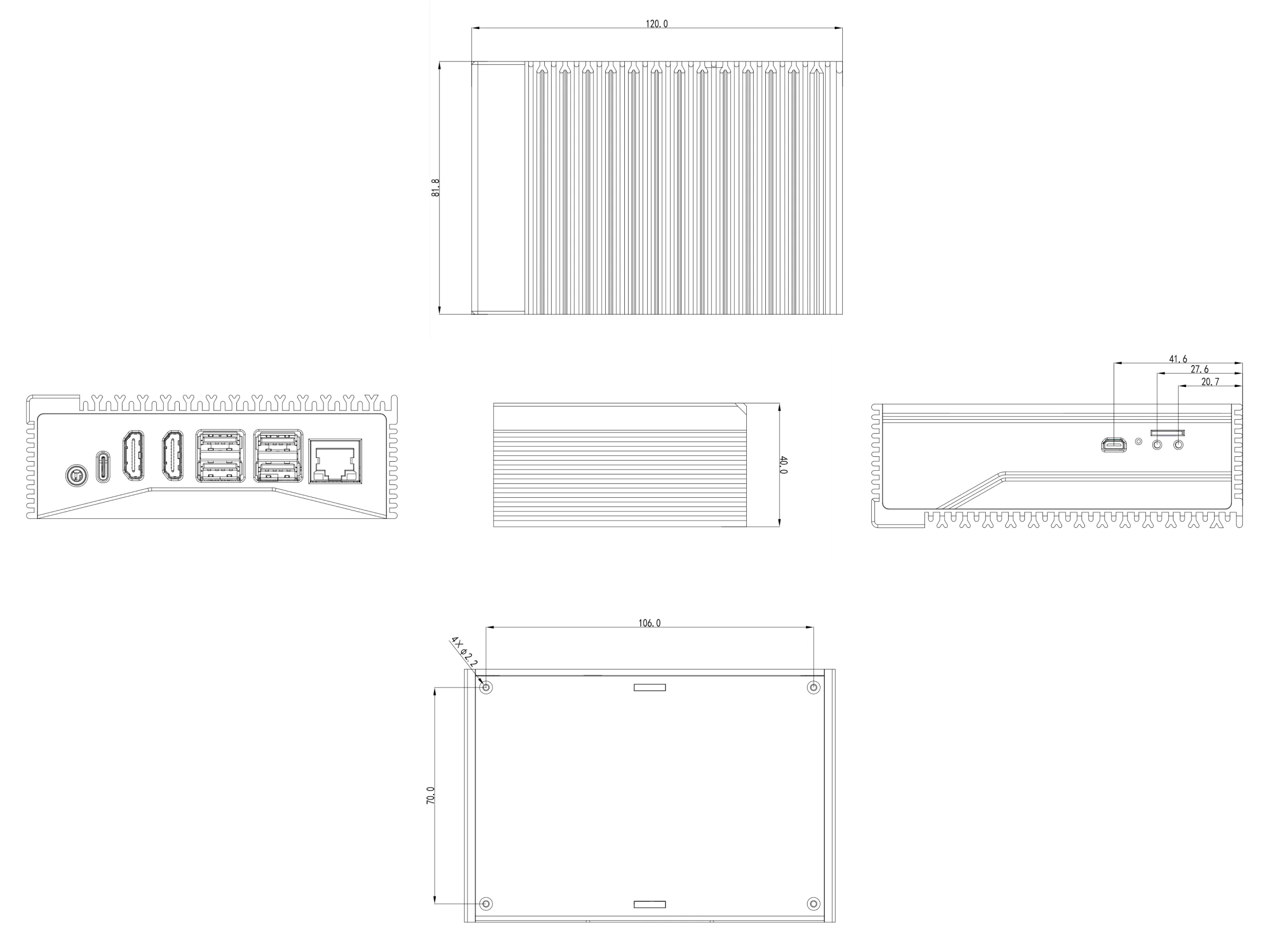

机械规格
单位：mm
