搭配 ROCK 5T 使用

主要介绍 ROCK 5T 搭配瑞莎金属外壳 1290 的安装。

安装指南

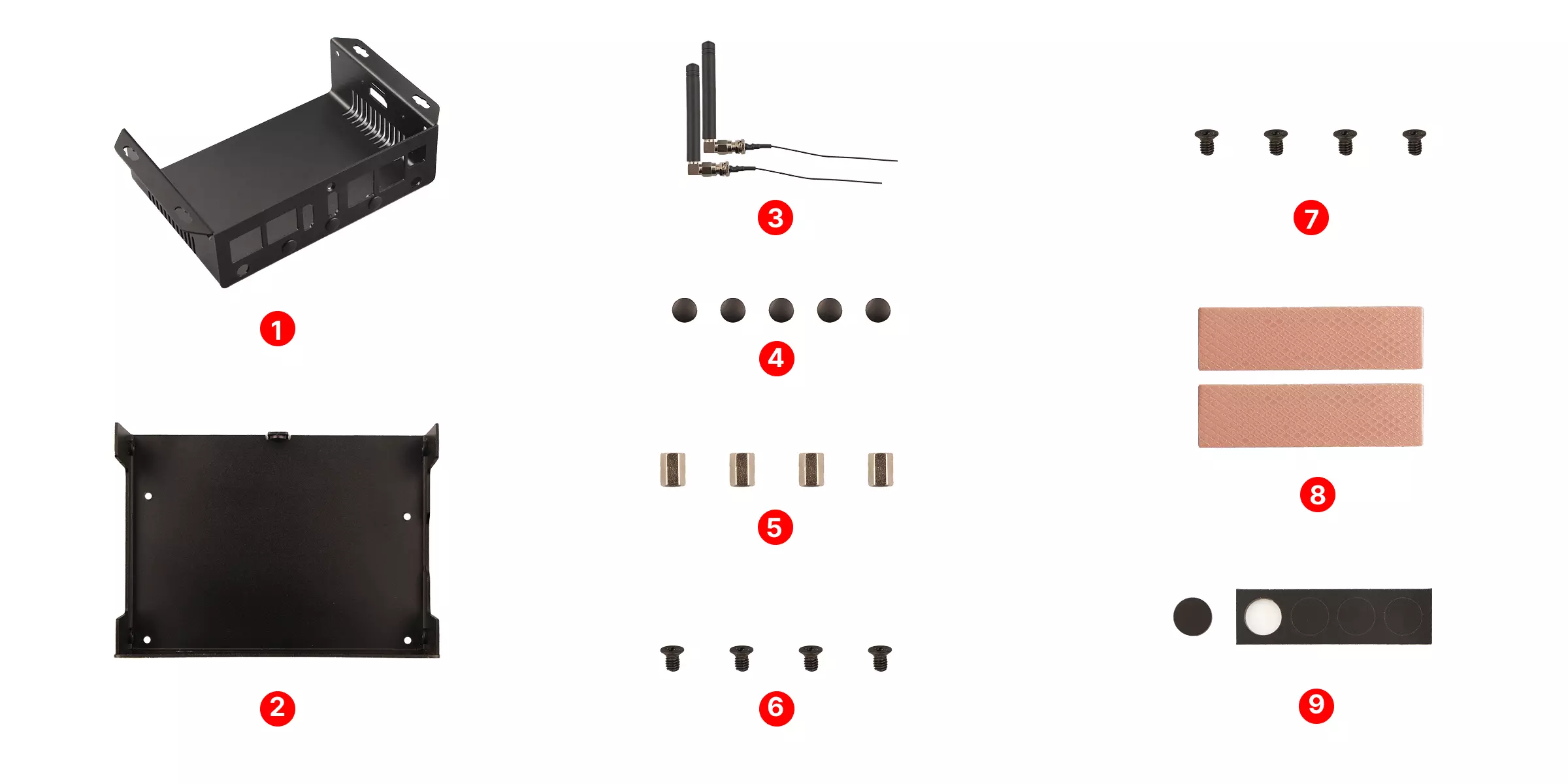

配件清单

① : 1x 上盖

② : 1x 下盖

③ : 2x 胶棒天线

④ : 5x 扣式塞头

⑤ : 4x CM2.5 * 6 mm 铜柱

⑥ : 4x CM2.5 * 4 mm 螺丝

⑦ : 9x KM2.5 * 4 mm 螺丝

⑧ : 2x 导热硅胶片

⑨ : 1x 硅胶脚垫（内含 4 个单独脚垫）

Step 1: 安装导热硅胶片

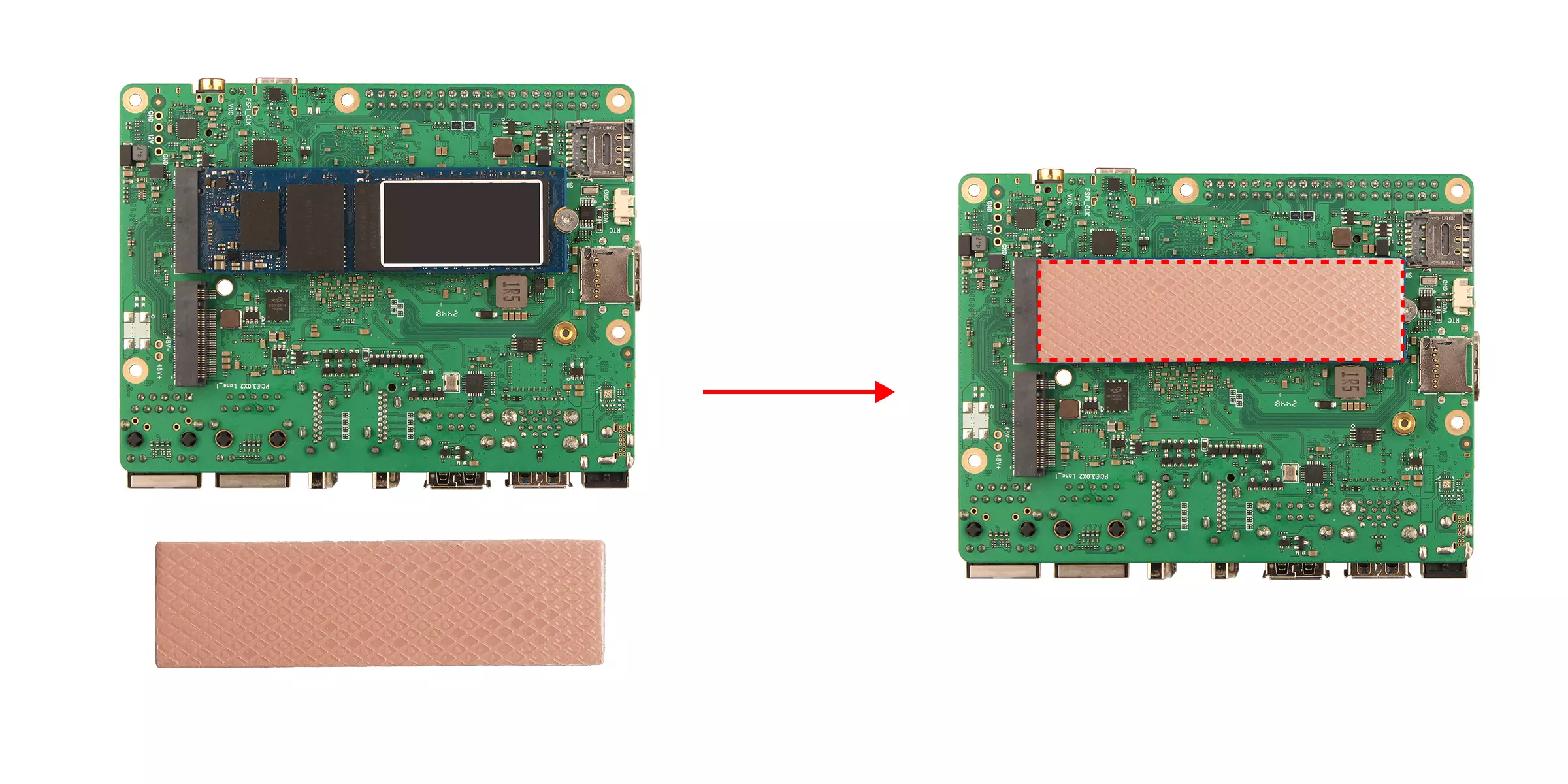

若使用 M.2 NVMe SSD，可将导热硅胶片贴于 M.2 NVMe SSD 表面，以增强导热与散热效果。

Step 2: 安装主板定位柱

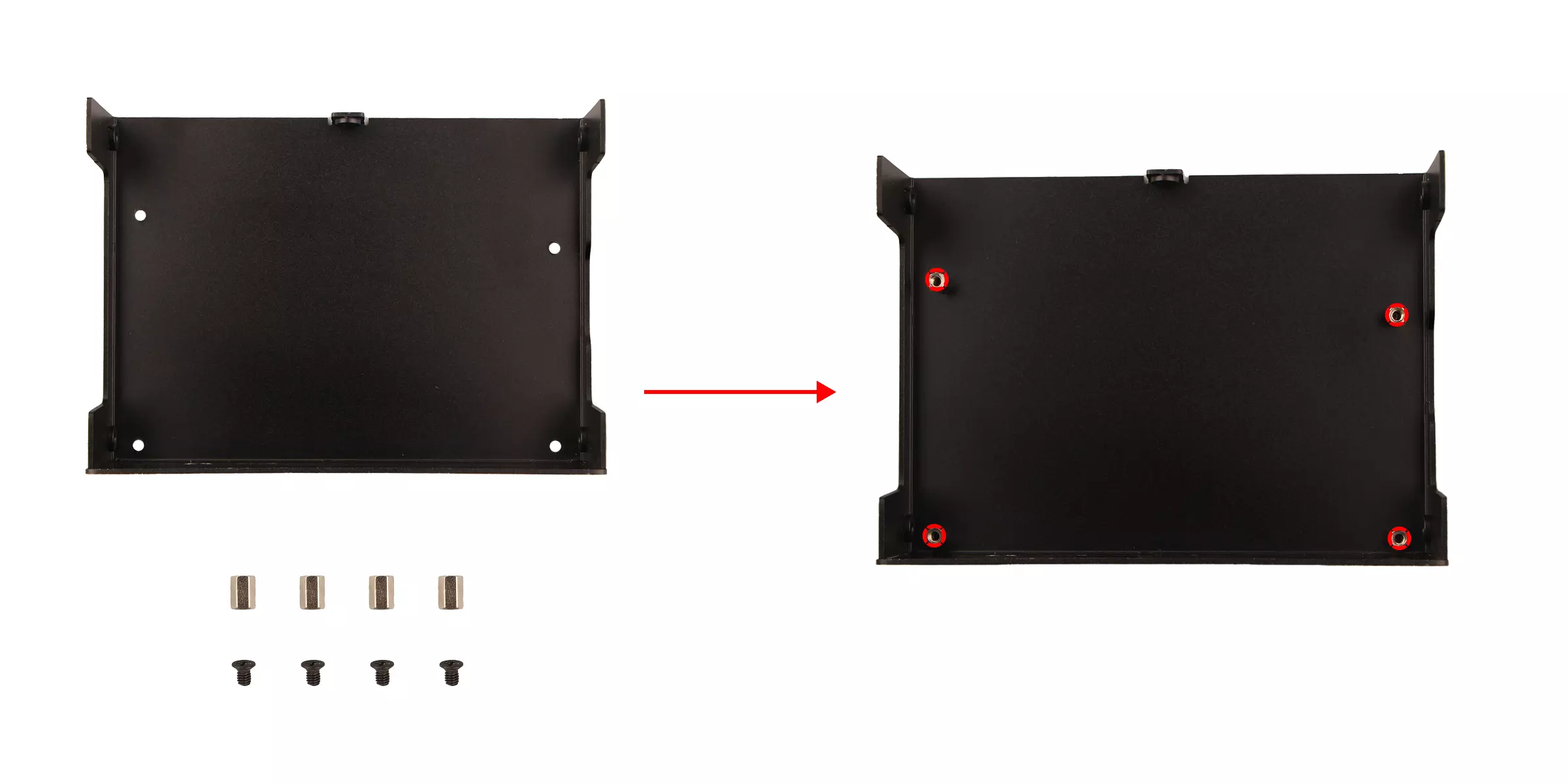

使用 4 颗 CM2.5 * 6 mm 铜柱及 4 颗 CM2.5 * 4 mm 螺丝，固定下盖主板的定位柱。

Step 3: 安装主板

将主板轻置于下盖主板定位柱上，使用 4 颗 KM2.5 * 4 mm 螺丝固定主板。

Step 4: 固定天线

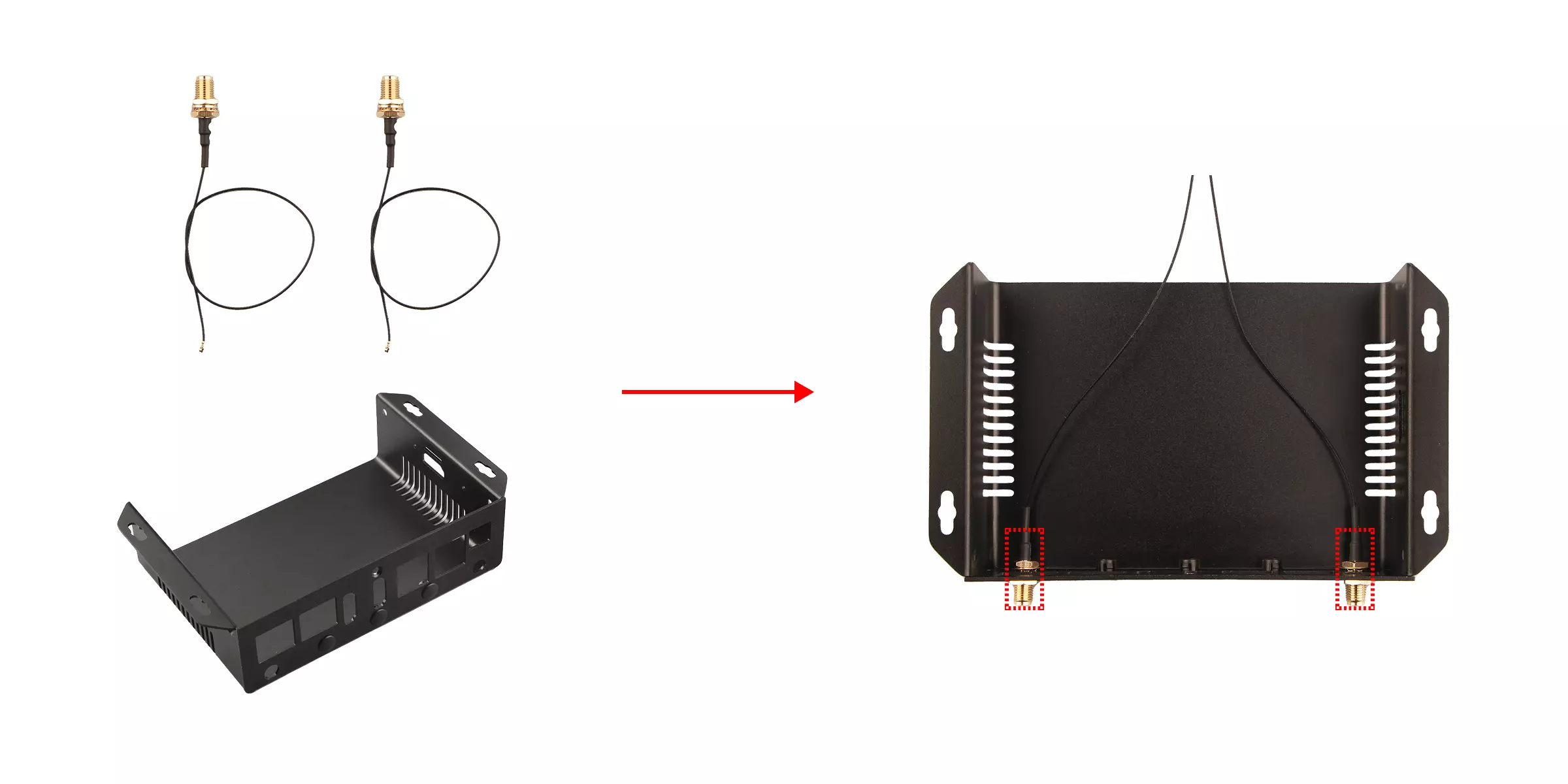

将天线固定座安装到上盖的天线孔位。

安装说明

可自行选择安装天线固定座的接口，不安装天线的接口可以使用扣式塞头堵住，避免灰尘进入。

Step 5: 连接天线

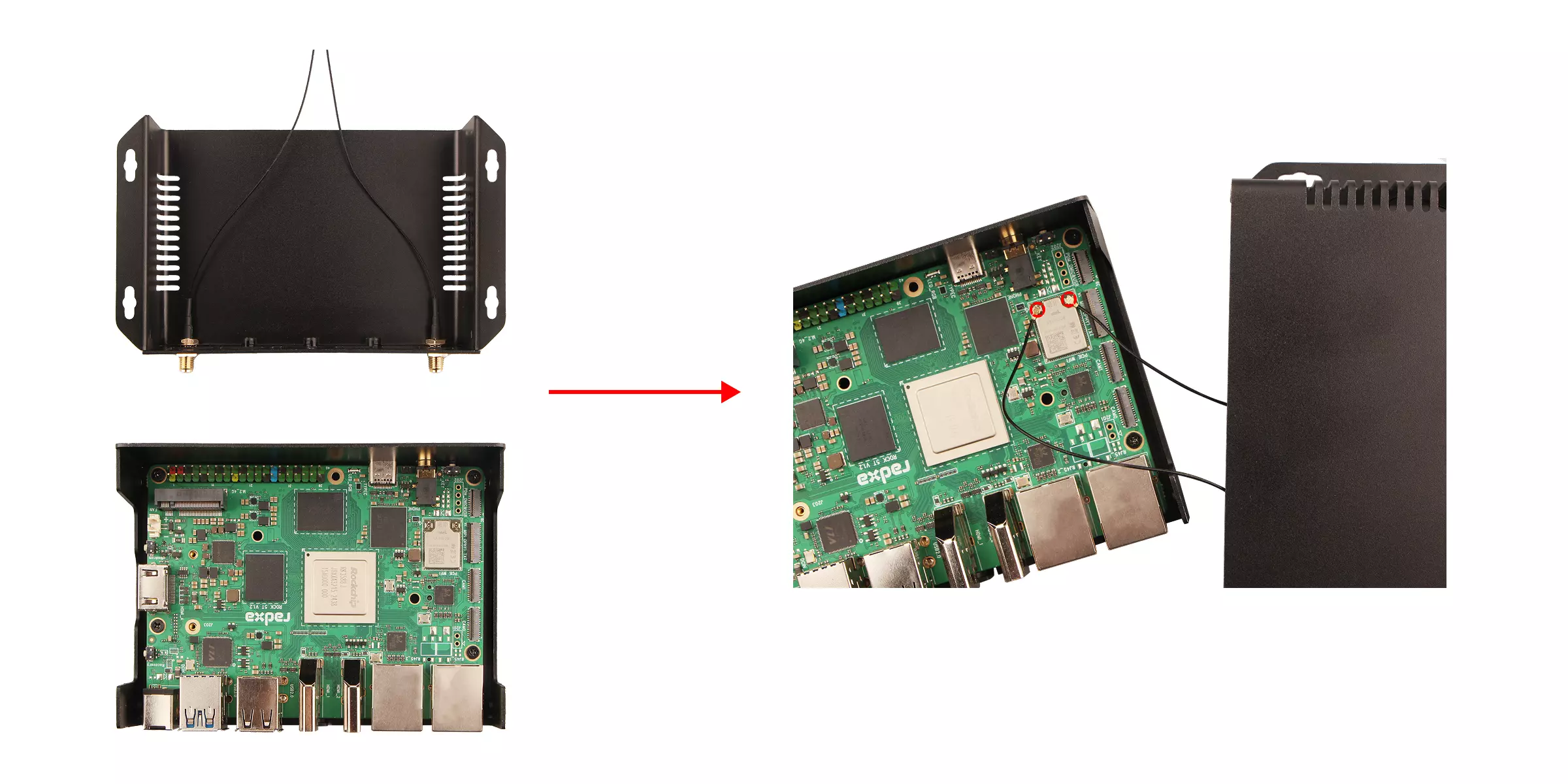

将天线接口垂直对准主板 WiFi / BT 模块接口按压，听到"咔嗒"声表示连接到位。

Step 6: 固定上盖

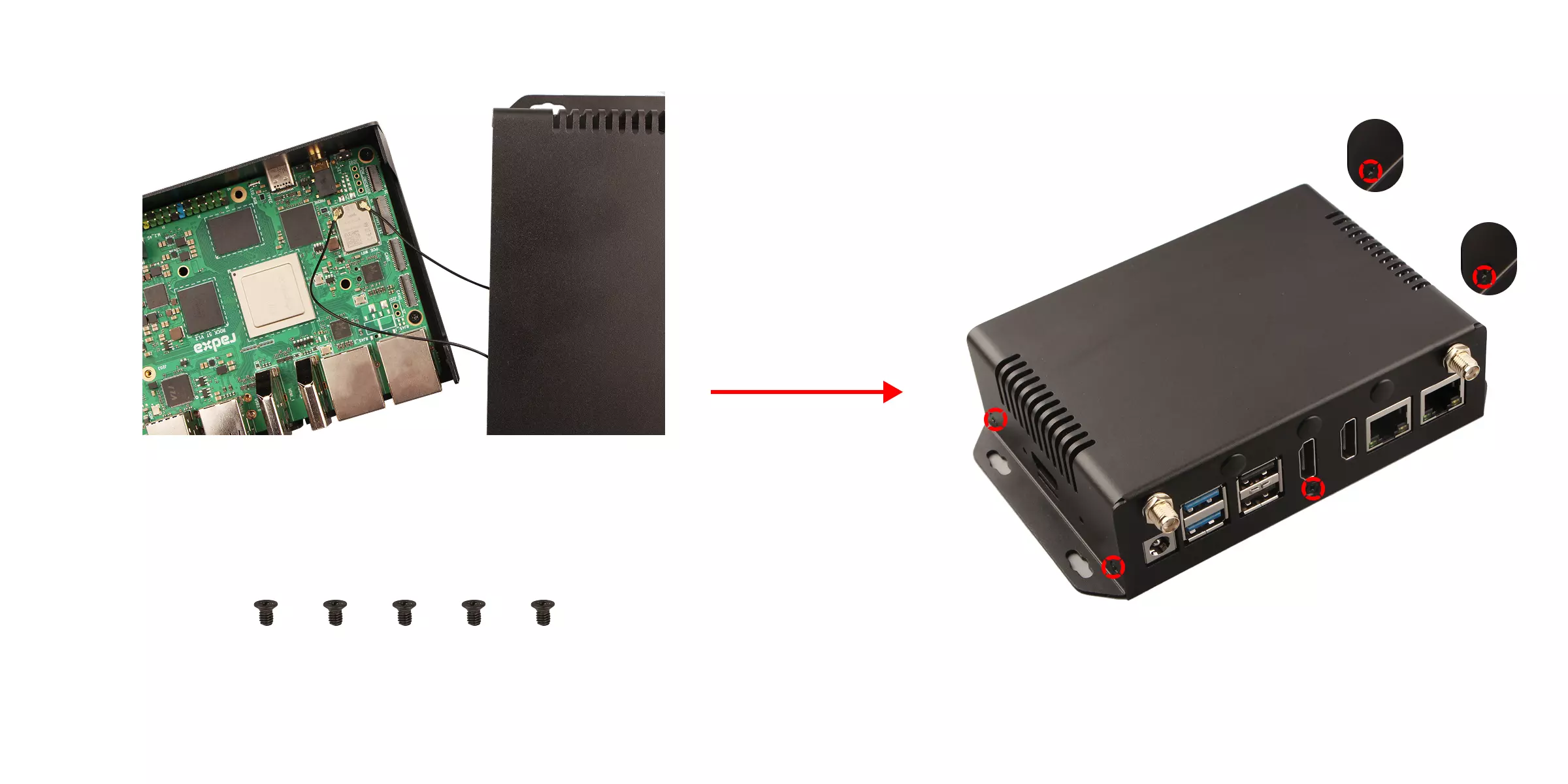

将上盖与下盖对齐安装，使用 5 颗 KM2.5 * 4 mm 螺丝固定上盖。

Step 7: 安装天线胶棒

将天线胶棒安装到天线固定座上。

Step 8: 安装脚垫

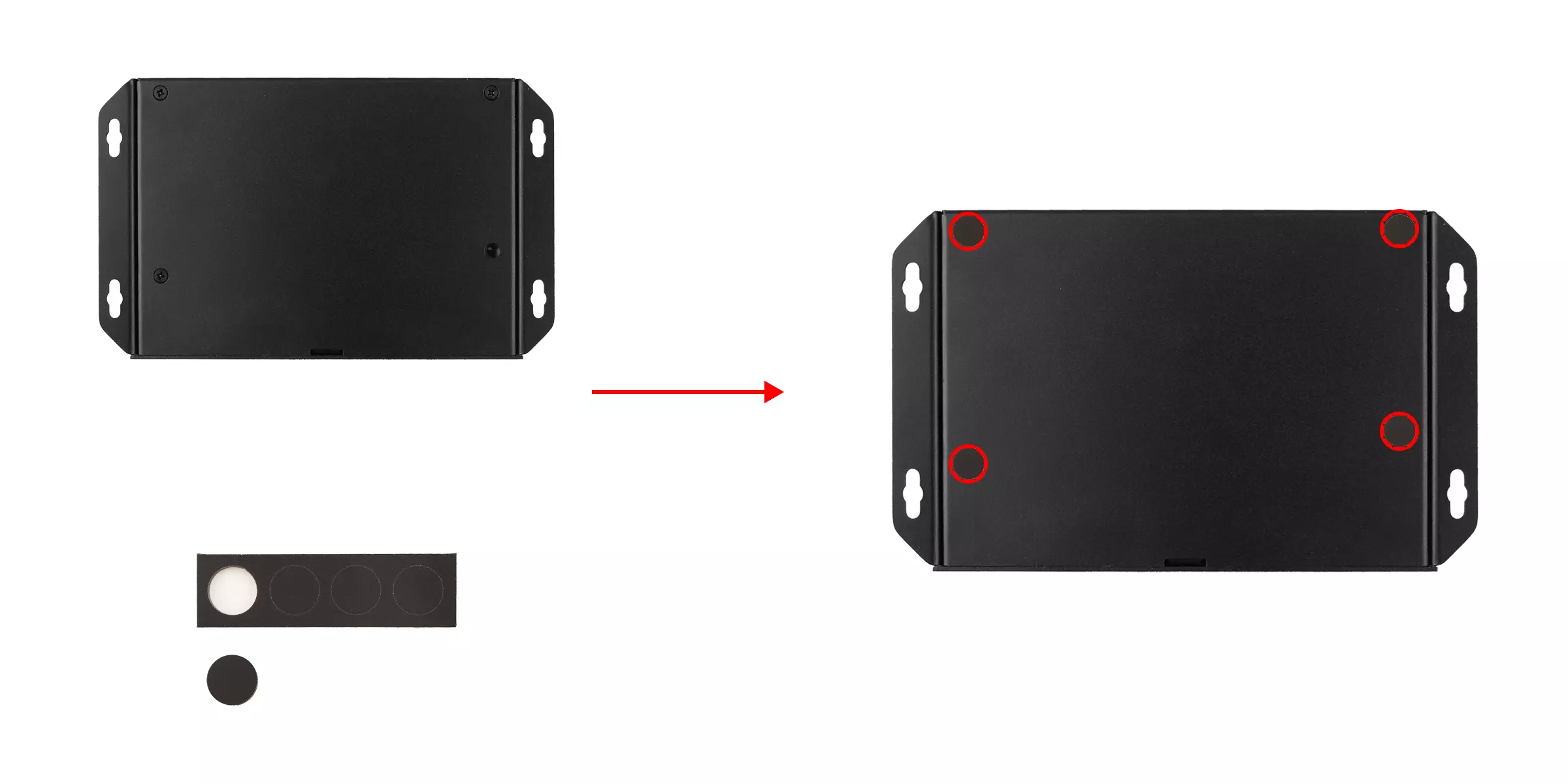

将 4 个脚垫安装到下盖的脚垫孔位（可以安装在主板的螺丝孔位上）。
