瑞莎 25W PoE+ 扩展板
Radxa 25W PoE+ 扩展板可为兼容的瑞莎单板计算机提供以太网供电（PoE+）功能，支持通过网线同时实现数据通信和电力传输。
信息
需搭配使用兼容的以太网供电设备。
兼容性
Radxa 25W PoE+ 拓展板支持以下瑞莎产品：
- Radxa ROCK 3A
- Radxa ROCK 3B
- Radxa ROCK 3C
- Radxa ROCK 4C+
- Radxa ROCK 5A
- Radxa ROCK 5B
- Radxa Cubie A7A
功能
- 符合 IEEE 802.3af/at 标准
- 宽输入电压范围：37V to 57V
- 输出：5V/4.8A、12V/2.1A
- 仅连接 5V 负载时，PoE 输出高达 5V DC / 4.8A
- 仅连接 12V 负载时，PoE 输出高达 12V DC / 2.1A
- 配备可编程温度传感器
- 配备 1.45CFM 的可定制冷却风扇，用于处理器冷却
- 尺寸：20 x 20 毫米
- 转速：15000 ± 15%RPM
- 12V 电源输出
- 1x 2-Pin 3.5 mm 间距可插拔接线端子

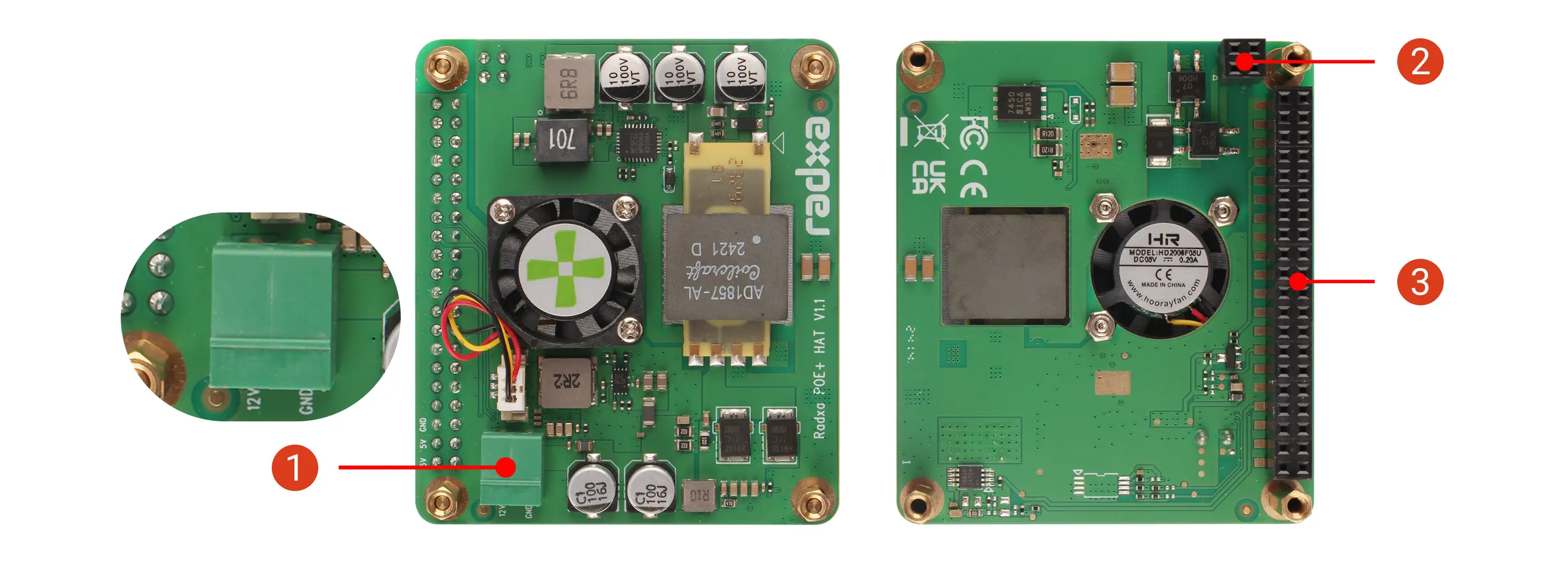

接口说明
- ① : 12V DC 输出
- 1x 2-Pin 3.5 mm 间距可插拔接线端子
- ② : PoE 接口
- ③ : 40-Pin GPIO 接口
机械尺寸图
使用方法
瑞莎 25W PoE+ 拓展板的包装清单如下：
使用步骤
- 将四根 M2.5 x 4 铜柱穿过 Radxa SBC 的四个定位孔，并分别固定在 M2.5 x 9 铜柱上，以确保固定牢固。
- 将瑞莎 25W PoE+ 拓展板与 PoE 接口和 40 针接口对齐，小心插入，确保穿过四个 M2.5 x 9 铜柱。
- 在瑞莎 25W PoE+ 拓展板的顶部，将四根 M2.5 x 4 铜柱与四根 M2.5 x 9 铜柱对齐，然后旋转固定到位。以下是图解结果：
- ROCK 5A, ROCK 4C+
- ROCK 5B, ROCK 3B
- ROCK 3A, ROCK 3C

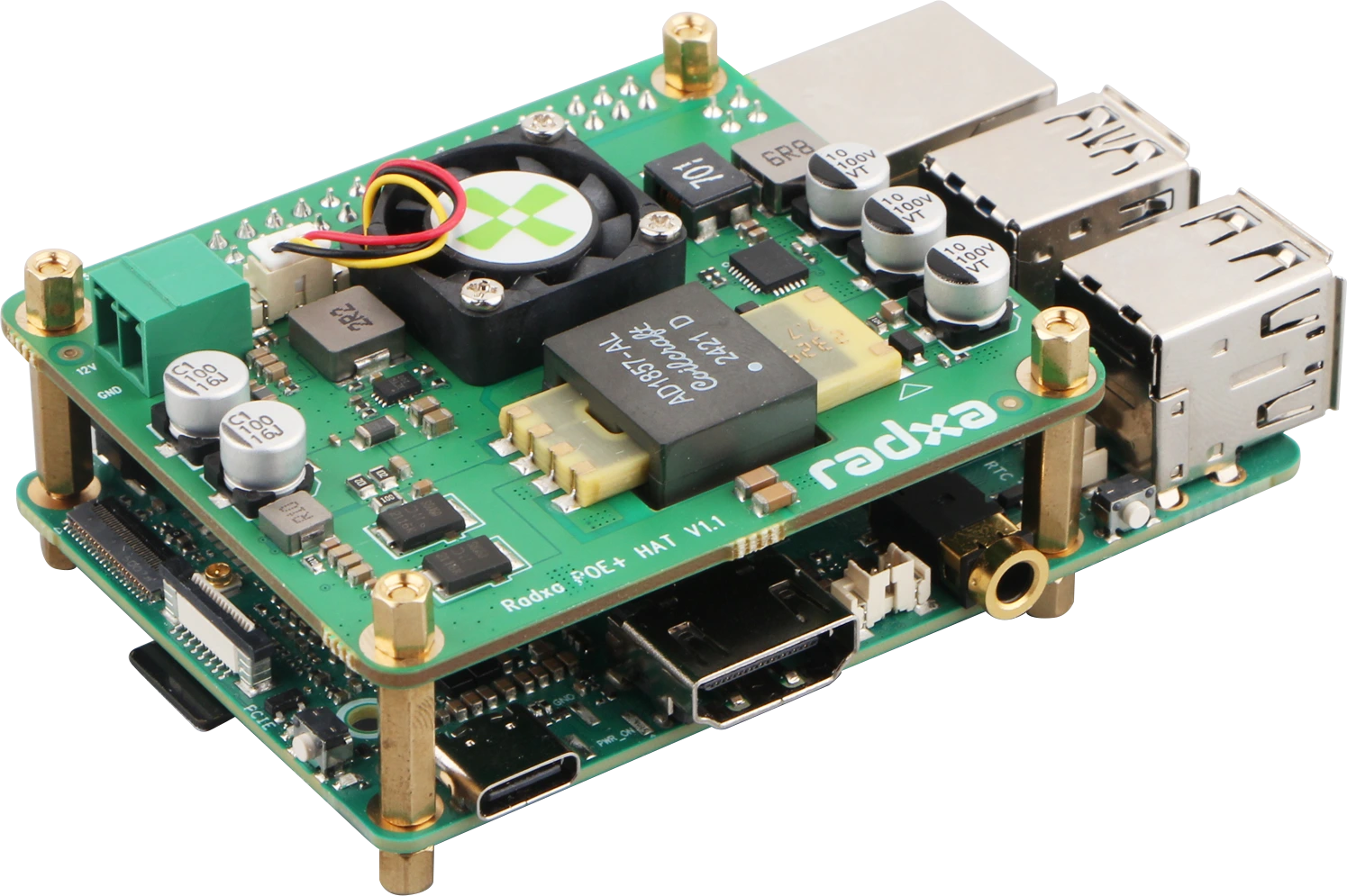

- Cubie A7A
- 启用瑞莎 25W PoE+ 拓展板 Overlay
如需要启用温控风扇以及温度传感器，则需要开启对应 Overlay。
请参照设备树配置，启用名为 "Enable Radxa 25W PoE HAT "的 Overlay。
[*] Enable Radxa 25W PoE HAT
最后，重启设备以加载 Overlay。
信息
如果您无法在 rsetup 中找到对应的 Overlay，请使用 rsetup -> system-update 首先进行系统更新，然后再执行以上操作。
- 检查温度传感器读数
执行以下命令后，第二行输出t=XXYYY即为当前温度（XX.YYY摄氏度）：
cat /sys/bus/w1/devices/28-*/w1_slave
