瑞莎 25W PoE+ HAT for X4
Radxa 25W PoE+ HAT for X4 专为 Radxa X4 设计，可为其提供以太网供电（PoE+）功能，支持通过网线同时实现数据通信和电力传输。
信息
需搭配使用兼容的以太网供电设备。
兼容性
Radxa 25W PoE+ HAT for X4 专为以下产品设计：

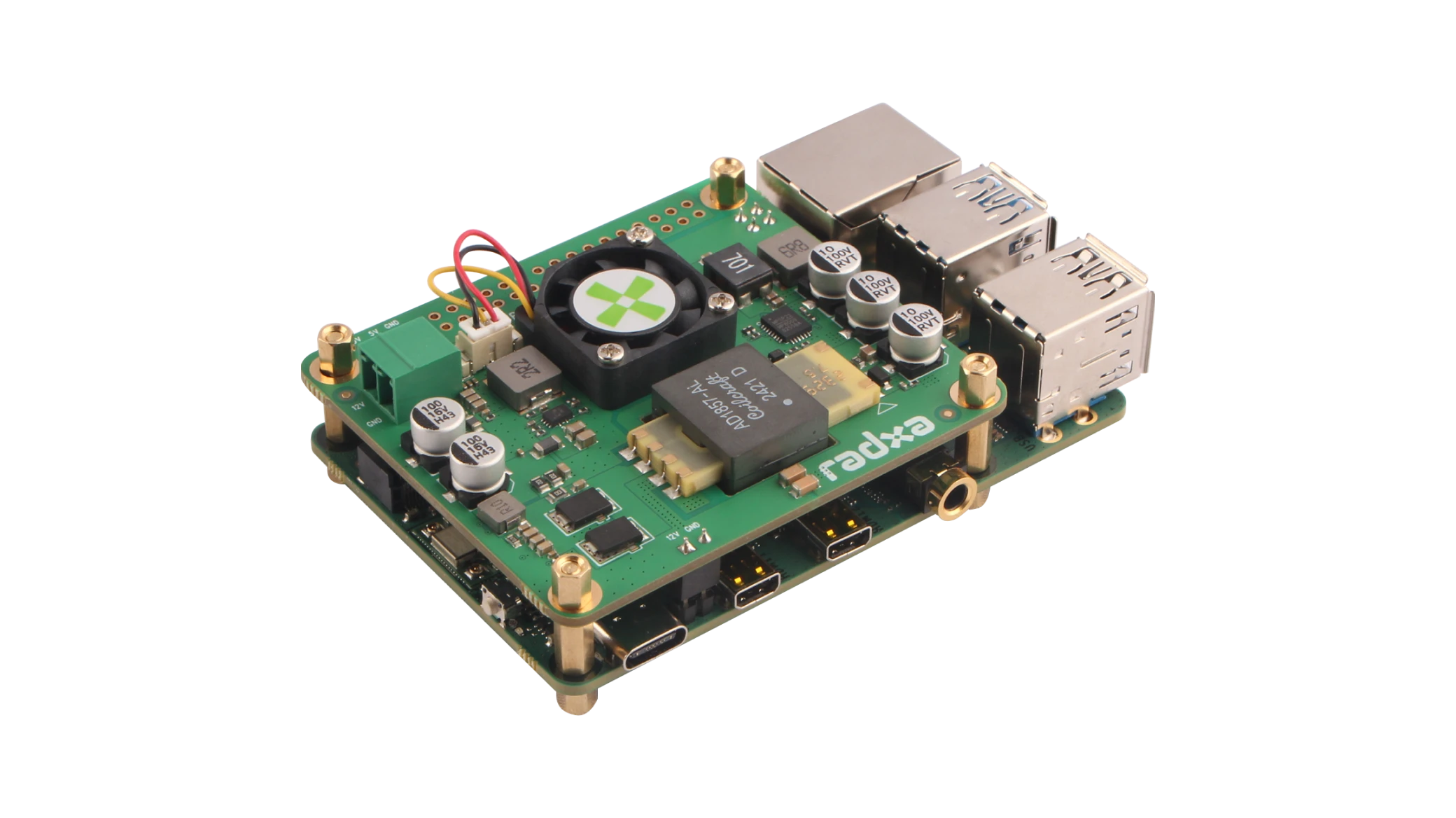

- Radxa X4

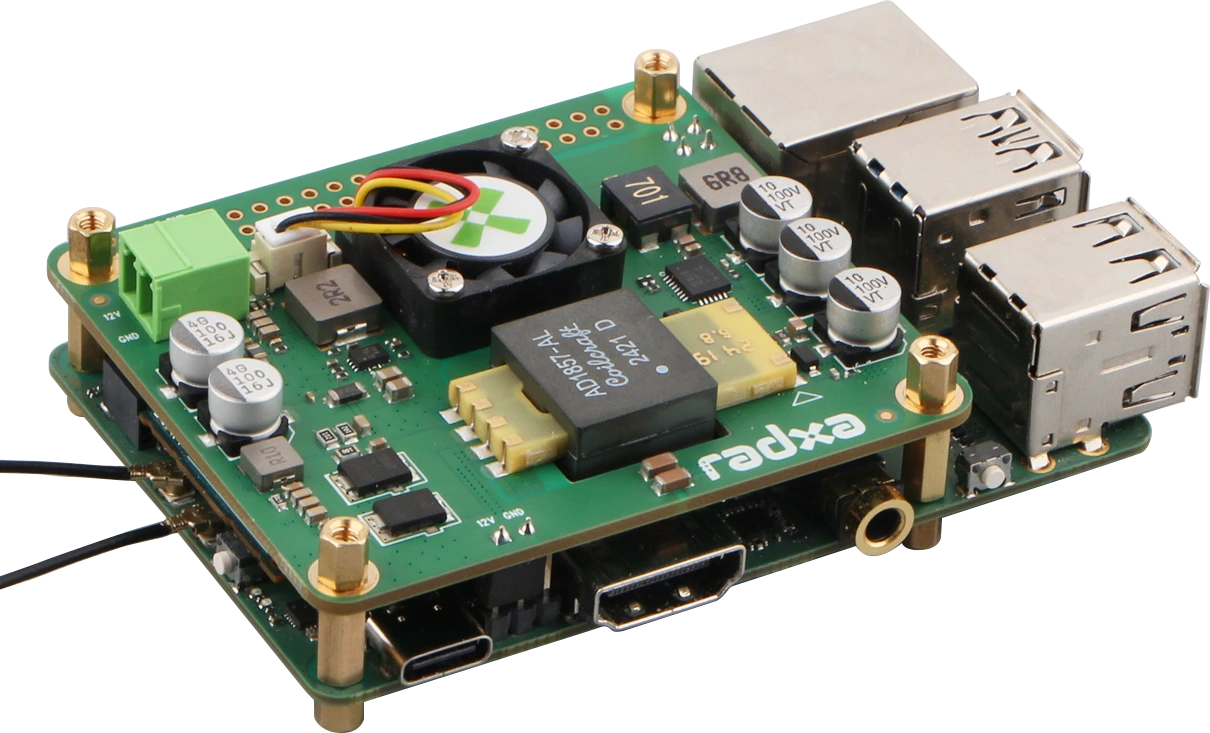

- Radxa Dragon Q6A
功能
- 符合 IEEE 802.3at 标准
- 宽输入电压范围：37V ～ 57V
- 输出：5V/4.8A、12V/2.1A
- 仅连接 5V 负载时，PoE 输出高达 5V DC / 4.8A
- 仅连接 12V 负载时，PoE 输出高达 12V DC / 2.1A
- 配备可编程温度传感器
- 配备 1.45CFM 的可定制冷却风扇，用于处理器冷却
- 尺寸：20 x 20 毫米
- 转速：15000 ± 15%RPM
- 12V 电源输出
- 1x 2-Pin 3.5 mm 间距可插拔接线端子
- 工作温度范围：0°C 至 +50°C

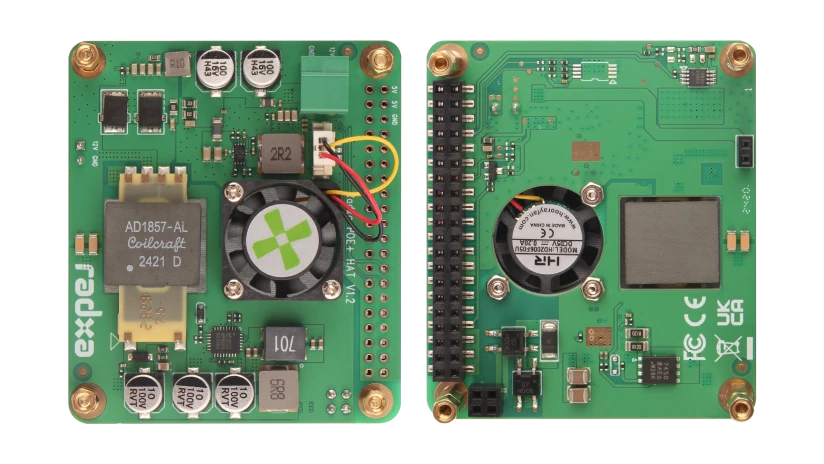

接口说明
- ① : 12V DC 输出
- 1x 2-Pin 3.5 mm 间距可插拔接线端子
- ② : PoE 接口
- ③ : 40-Pin GPIO 接口
使用方法
瑞莎 25W PoE+ HAT for X4 的包装清单如下：
- 瑞莎 25W PoE+ HAT for X4
- 4x M2.5x9+6 铜柱
- 4x M2.5x4+6 铜柱
- 4x M2.5x5 铜柱
提示
如果要与瑞莎 X4 散热器一起使用，只需将 M2.5x9 + 6 铜柱替换为 M2.5x9 + 3 铜柱。
安装步骤
-
将四根 M2.5x9+6 铜柱或 M2.5x9+3 铜柱（如果使用散热器）穿过 SBC 的四个定位孔，并从底部固定。
-
将瑞莎 25W PoE+ HAT for X4 与 PoE 接口和 40 针接口对齐，并确保 12V 供电接口对齐，小心插入，确保穿过四个铜柱。
-
在瑞莎 25W PoE+ HAT for X4 的顶部，使用 M2.5x4+6 铜柱或 M2.5x5 铜柱固定到位。
-
连接以太网线到 PoE 接口，确保另一端连接到支持 PoE+ 的交换机。
