瑞莎 Taco
产品概述
瑞莎 Taco 是一款面向 树莓派 Compute Module 5（CM5） 的高扩展载板，适合需要多存储、多网络和稳定供电能力的边缘计算与轻量服务器场景。
结合 CM5 在 CPU / 内存 / 图形与多媒体方面的性能基础，Taco 在接口侧提供了更完整的工程化扩展能力：
- 存储扩展：microSD 卡槽、M.2 M Key 2280 插槽、5x SATA 接口
- 网络扩展：千兆以太网、2.5G 以太网、M.2 E Key 2230 插槽
- 外设扩展：2x USB 3.2 Gen1 Type-A 接口、风扇、RTC等接口
- 供电与维护：12V 供电插孔 / 排针、RPI BOOT 按键、Type-C 烧录接口
这使 Taco 能在保持 CM5 生态兼容性的同时，快速搭建可落地的 NAS、网关、工业控制和本地 AI 推理平台。
产品清单
- 1x 瑞莎 Taco
- 1x 主动散热器
- 3x 亚克力板
- 1x 导热硅胶片
- 1x 硅胶脚垫（4个）
- 4x M2.5 * 18mm 铜柱
- 8x M2.5 * 6mm 螺丝
- 20x KM3 _ 5 _ 5mm 螺丝
- 1x 12V DC 电源适配器（单独包装）

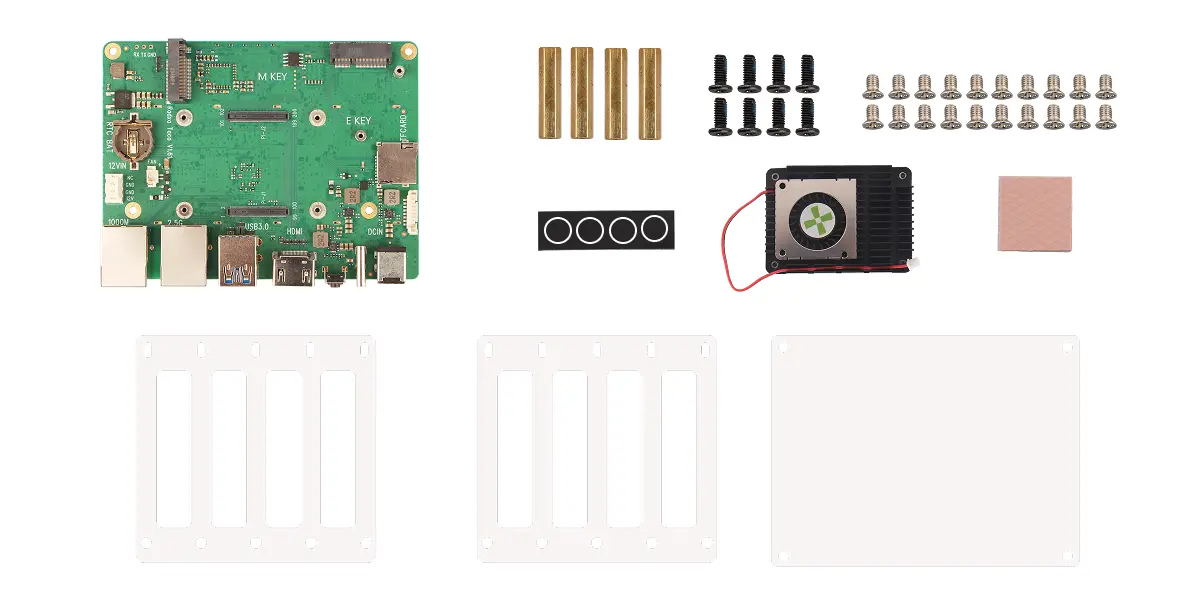

说明：图片仅为 Taco 包装盒清单，12V DC 电源适配器单独包装。
产品外观
| 序号 | 视图 | 序号 | 视图 | 序号 | 视图 |
|---|---|---|---|---|---|
| 左 | Taco 正视图 | 中 | Taco 侧视图 | 右 | Taco 背视图 |
产品规格
| 类别 | 规格参数 |
|---|---|
| 存储 | 1x microSD 卡槽 1x M.2 M Key 2280 插槽 5x SATA 接口 |
| 网络 | 1x 千兆以太网口 1x 2.5G 以太网口 1x M.2 E Key 2230 插槽 |
| 显示 | 1x HDMI 2.0 (标准 Type A) |
| USB | 2x USB 3.2 Gen1 Type-A 端口 1x USB Type-C 端口，用于烧录系统 |
| 供电 | 12V DC 供电插孔或 12V DC 供电排针 |
| 风扇 | 1x 风扇接口，支持 PWM 转速控制 |
| RTC | 1x RTC 纽扣电池座，断电时间保持 |
| 其他 | 1x 8-Pin 1.25mm GPIO 排针（GPIO、I2C 和 PWM） 1x 电源按键 1x 电源指示灯 5x SATA 状态指示灯 1x RPI BOOT 按键 |
| 兼容核心板 | 树莓派 CM5 |
| 连接器 | 2x 100-Pin B2B 接口 |
| 尺寸 | 114 x 85 mm |

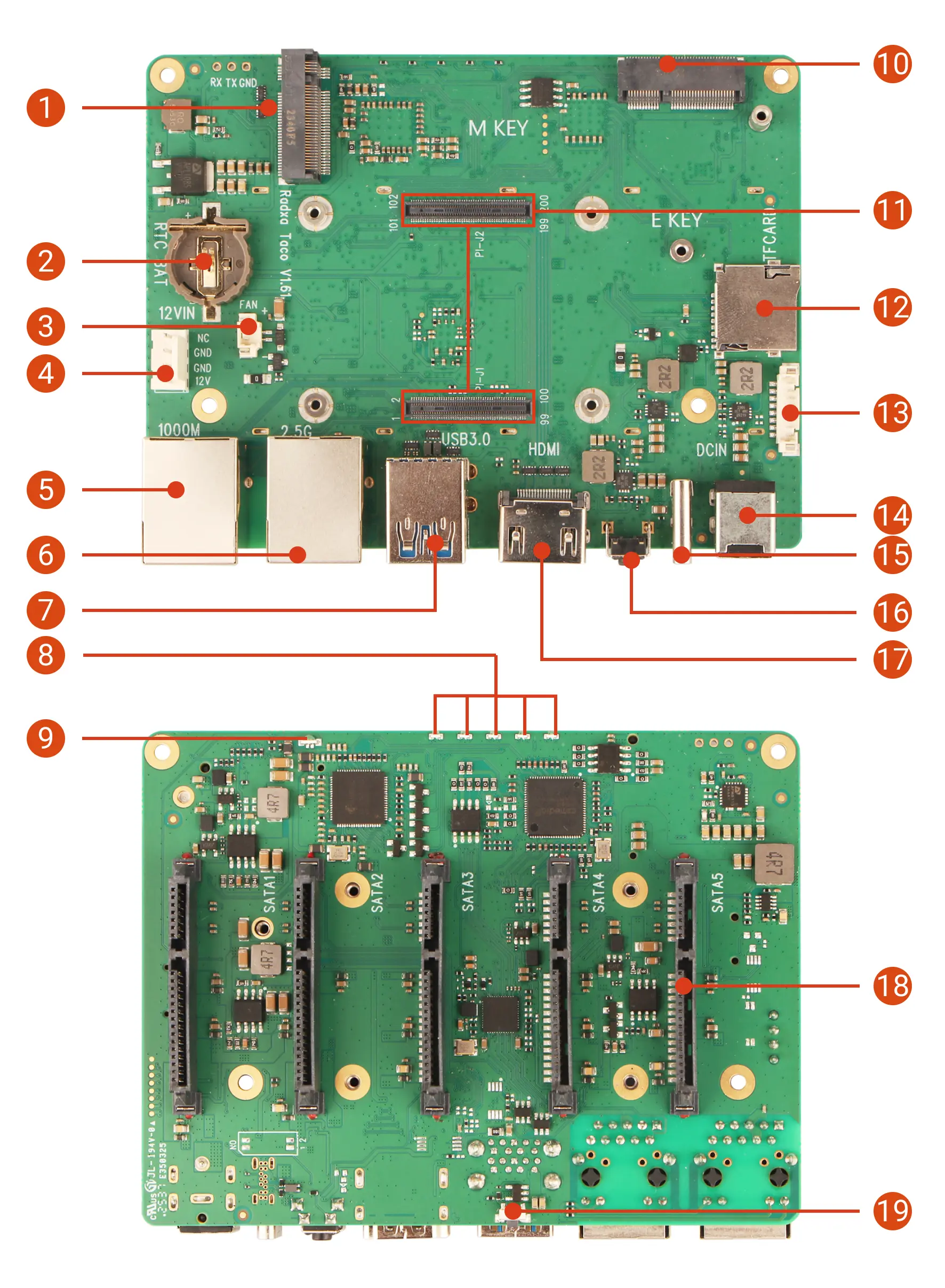

产品接口
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | M.2 M Key 2280 插槽 | 2 | RTC 电池座 | 3 | 风扇接口 |
| 4 | 12V DC 电源排针 | 5 | 千兆以太网口 | 6 | 2.5G 以太网口 |
| 7 | 2x USB 3.2 Gen1 Type-A 接口 | 8 | SATA 状态指示灯 | 9 | 电源指示灯 |
| 10 | M.2 E Key 2230 插槽 | 11 | 2x 100-Pin B2B 接口 | 12 | microSD 卡槽 |
| 13 | 8-Pin 1.25mm GPIO 排针 | 14 | 12V DC 电源插孔 | 15 | USB Type-C（仅烧录） |
| 16 | 电源按键 | 17 | 标准 HDMI | 18 | 5x SATA 接口 |
| 19 | RPI BOOT 按键 |
接口说明

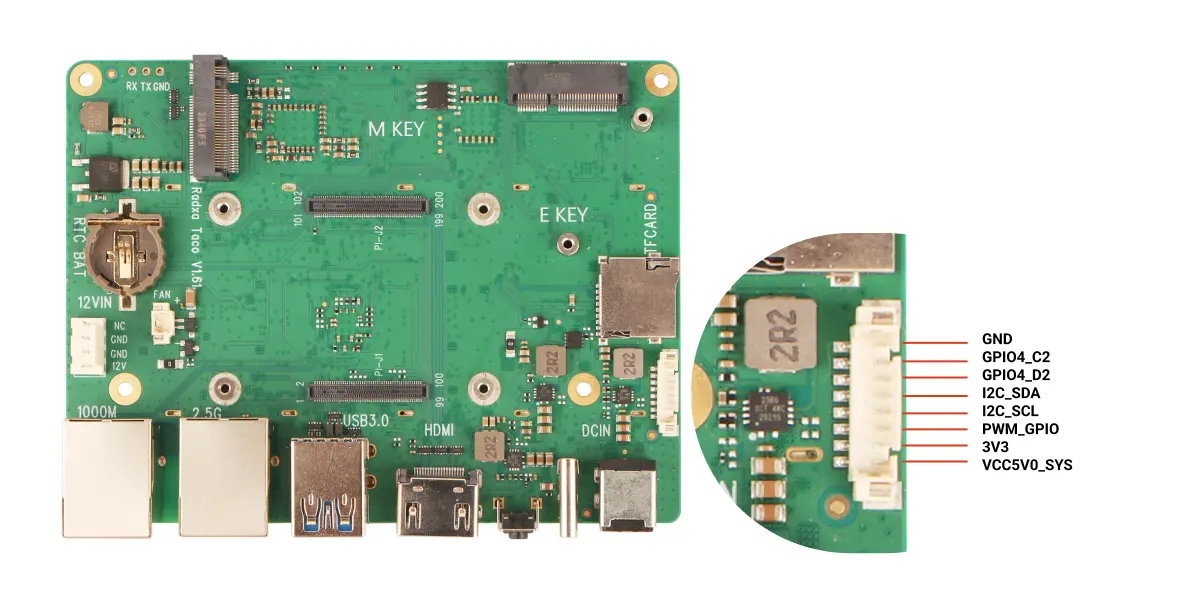

8-Pin 1.25mm GPIO 排针
用于连接外部设备，支持 GPIO、I2C 和 PWM 功能。
应用场景
- 轻量 NAS / 家庭媒体中心：利用 5x SATA 与 M.2 存储接口构建大容量本地存储。
- 双网口边缘网关：千兆 + 2.5G 网口适合软路由、旁路网关与网络服务整合。
- 工业与设备控制：通过 GPIO、RTC、风扇与稳定 12V 供电满足长期运行需求。
- 本地 AI 与视觉推理节点：结合 CM5 的算力能力，部署边缘识别、检测与数据采集任务。
- 开发与教学平台：接口类型丰富，适合进行 Linux 系统、驱动与硬件联调实验。
