Windows 主机
文件下载
请到 资源下载汇总 下载对应的 Loader 和 镜像文件
安装 RKDevTool
RKDevTool 是 Rockchip 为 Windows 平台下进行 USB 烧录所开发的软件。如果您的 Windows 主机上没有安装 RKDevTool, 请按照以下步骤进行安装。
请下载并解压以下文件以安装 RKDevTool:
安装驱动
下载并解压 DriverAssistant,然后执行 DriverInstall.exe 并点击 Install Driver 按钮来安装驱动。 如果你之前已经安装过其他版本的驱动,请先点击 Uninstall Driver 卸载驱动,然后再重新安装。
安装 RKDevTool
解压 RKDevTool_Release_v2.86.zip 后,点击 RKDevTool.exe 即可使用。
进入 Maskrom 模式
什么是 Maskrom 模式
Maskrom模式,也称为Loader模式,是一种特殊的启动模式,一般用于恢复或维修有问题的设备。这种模式允许用户直接与设备的硬件进行交互,而不需要经过操作系统。在Maskrom模式下,用户可以通过电脑或其他设备与设备进行通信,并执行一系列命令来解决设备的问题。MacOS 端:
执行 lsusb 后的结果 Output:Bus 000 Device 004: ID 2207:350b Fuzhou Rockchip Electronics Co., Ltd. Composite Device
Linux 端:
执行 lsusb 后的结果 Output:Bus 001 Device 030: ID 2207:350b Fuzhou Rockchip Electronics Company
Windows 端:
打开 RKDevTool,就会看到设备处于 Found One MASKROM Device(找到一个 MASKROM 设备)状态。
如何进入 Maskrom 状态
- Raspberry Pi CM4 IO Board
- WaveShare CM4-POE-UPS-BASE
- WaveShare CM4-IO-BASE-B
- WaveShare CM4-NANO-B
-
准备一根 USB-A 转 MicroUSB 的连接线
-
将 USB-A 转 MicroUSB 连接线插入树莓派 Compute Module 4 IO Board OTG 端口(Micro USB 端口),另一端插入电脑
- 然后按住 eMMC Button,(若首次烧录,则不需要按按键)。
- 上电.
- 此时正常情况下会进入 Maskrom 模式,RKdevTool 工具会识别到一个 Maskrom 设备状态。
-
准备一根 USB-A 转 USB-C 的连接线
-
将 USB-A 转 USB-C 的连接线插入 WaveShare CM4-POE-UPS-BASE 底板的 USB Type-C 口,另一端插入电脑
- 将底板的 BOOT 拨码开关拨到 ON 位置。
- 然后按住 eMMC Button,(若首次烧录,则不需要按按键)。
- 上电,然后将下图所示位置开关拨到 ON。
- 此时正常情况下会进入 Maskrom 模式,RKdevTool 工具会识别到一个 Maskrom 设备)状态。
-
准备一根 USB-A 转 USB-C 的连接线
-
先将底板的 BOOT 拨码开关拨到 ON 位置。
- 然后按住 eMMC Button,(若首次烧录,则不需要按按键)。
- 将 USB-A 转 USB-C 的连接线插入 WaveShare CM4-IO-BASE-B 底板的 USB Type-C 口,另一端插入电脑
- 此时正常情况下会进入 Maskrom 模式,RKdevTool 工具会识别到一个 Maskrom 设备)状态。
-
准备一根 USB-A 转 USB-C 的连接线
-
先将底板的 BOOT 拨码开关拨到 ON 位置。
- 然后按住 eMMC Button,(若首次烧录,则不需要按按键)。
- 将 USB-A 转 USB-C 的连接线插入 WaveShare CM4-NANO-B 底板的 USB Type-C 口,另一端插入电脑
- 此时正常情况下会进入 Maskrom 模式,RKdevTool 工具会识别到一个 Maskrom 设备)状态。
将系统烧录到 eMMC

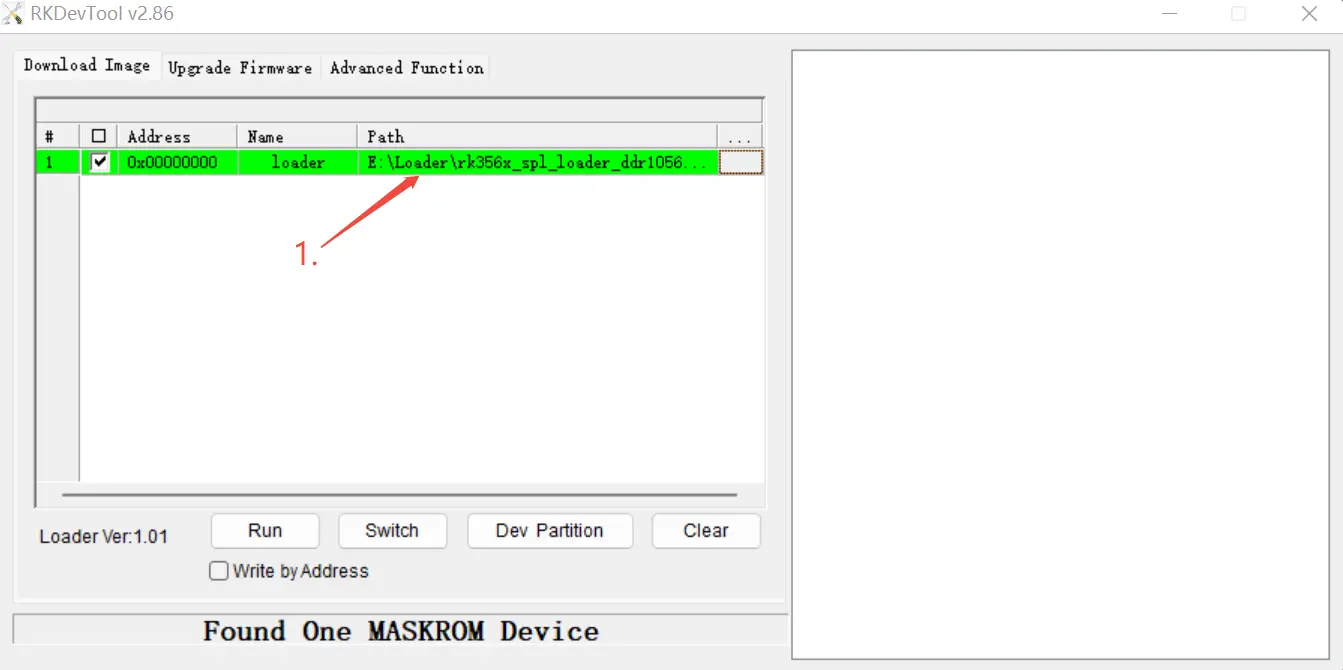

- 选择 Loader。
- 点击右键添加选项,并将名字改为 Image

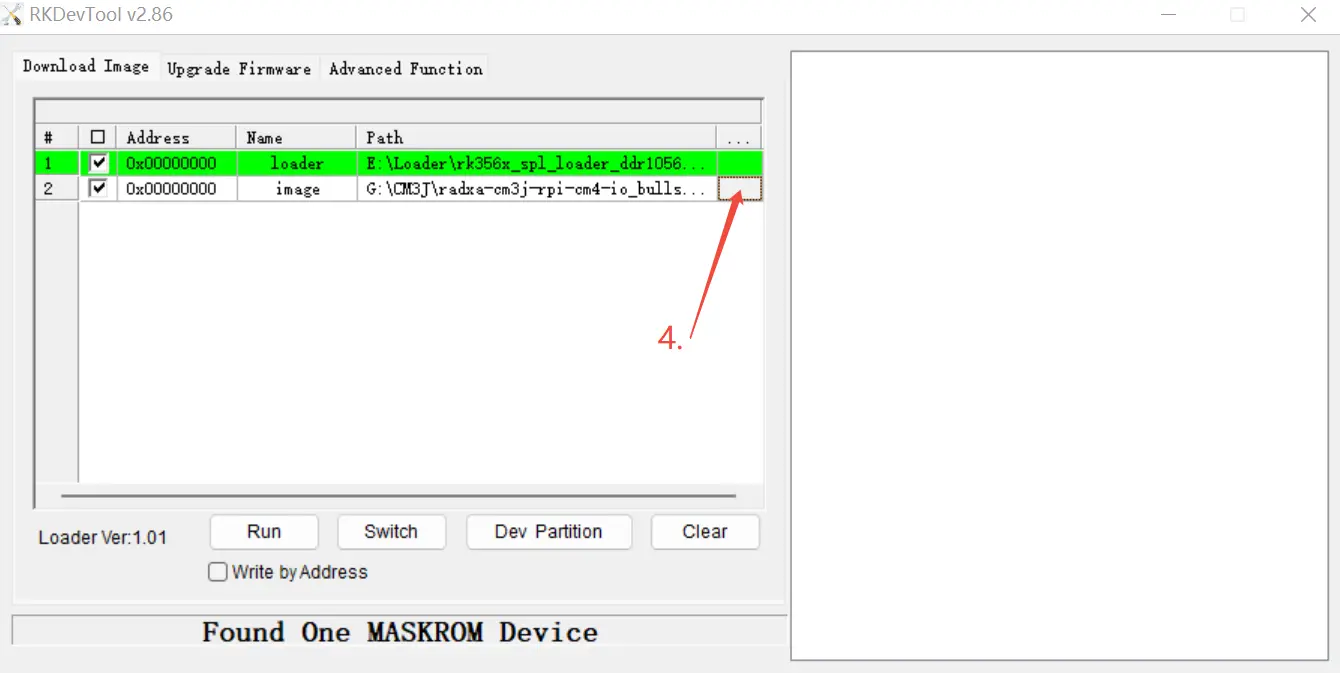

- 选择你要烧录的系统镜像。(烧录时需要将你下载的镜像解压成 .img 格式)

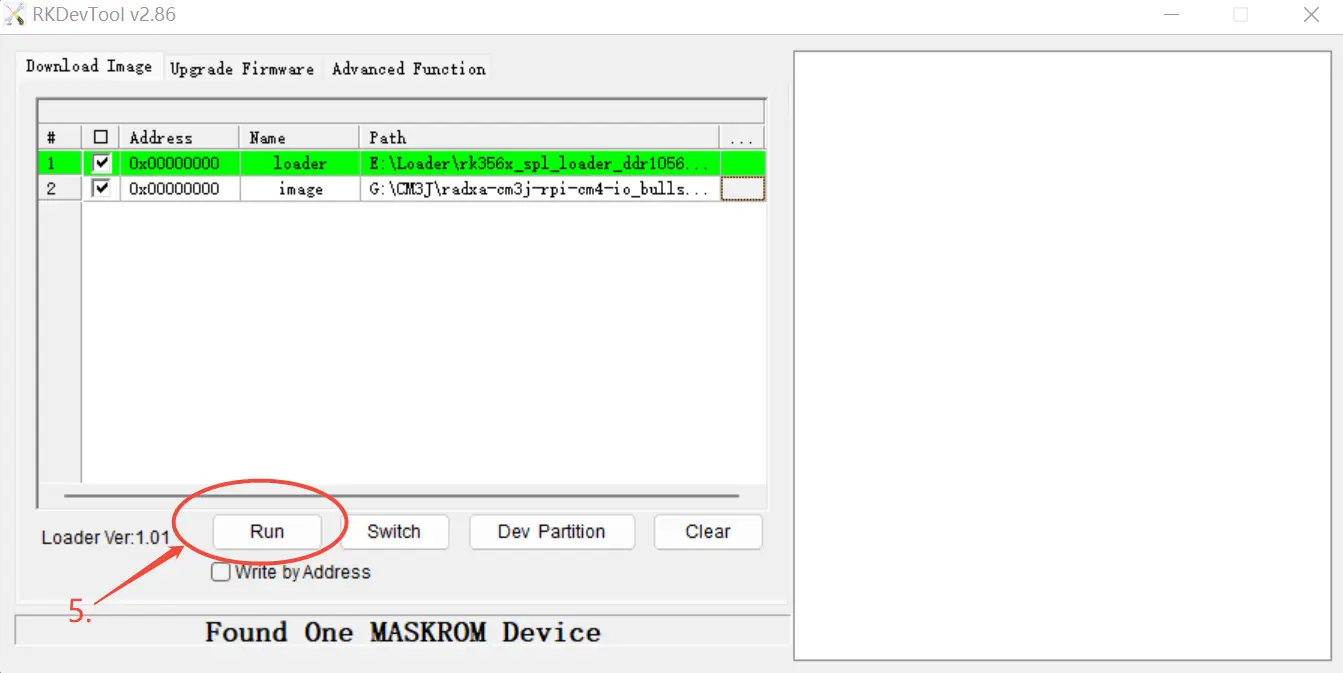

- 点击执行,开始烧录。

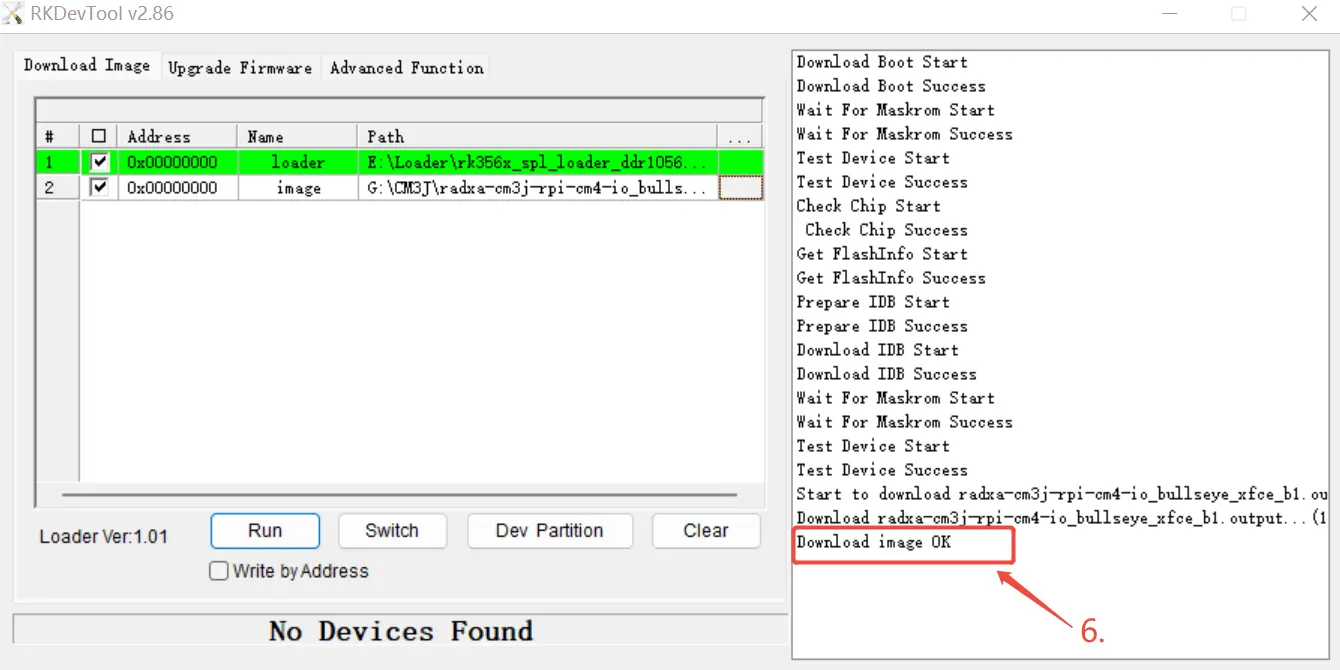

- 如下图所示表示烧录完成。
