MIPI DSI 接口

支持列表​

Screen Name
Raspberry Pi 7-inch Touchscreen

使用介绍​

树莓派 Compute Module 4 IO Board 有两个 DSI 接口：DSIP0 和 DSIP1

提示

使用 CAM0 或者 DISP0 时需要短接底板如下图所示的位置

JUMP

Raspberry Pi 7-inch Touchscreen​

  • 连接

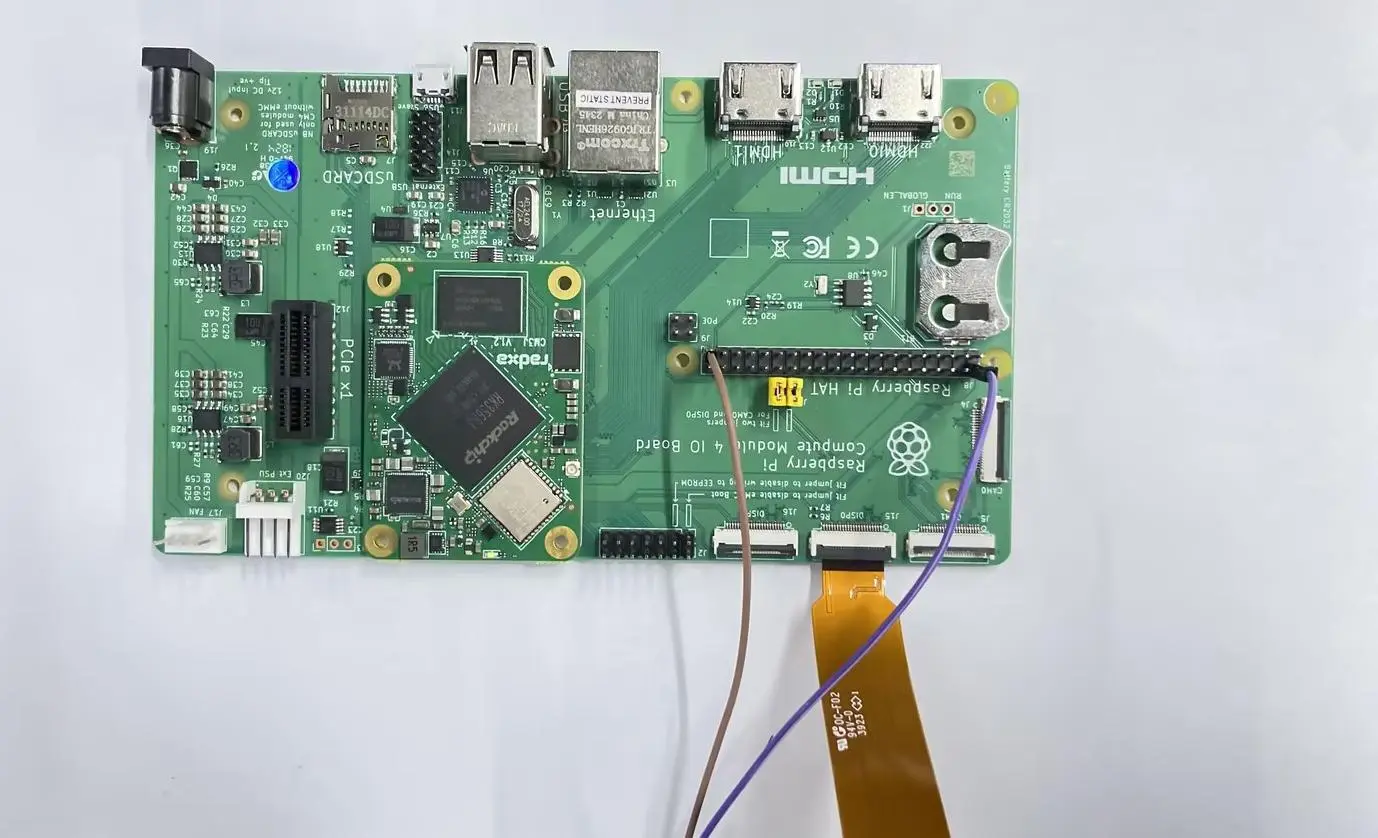

    • 通过 FPC 线接上树莓派 Compute Module 4 IO Board ，如图所示：

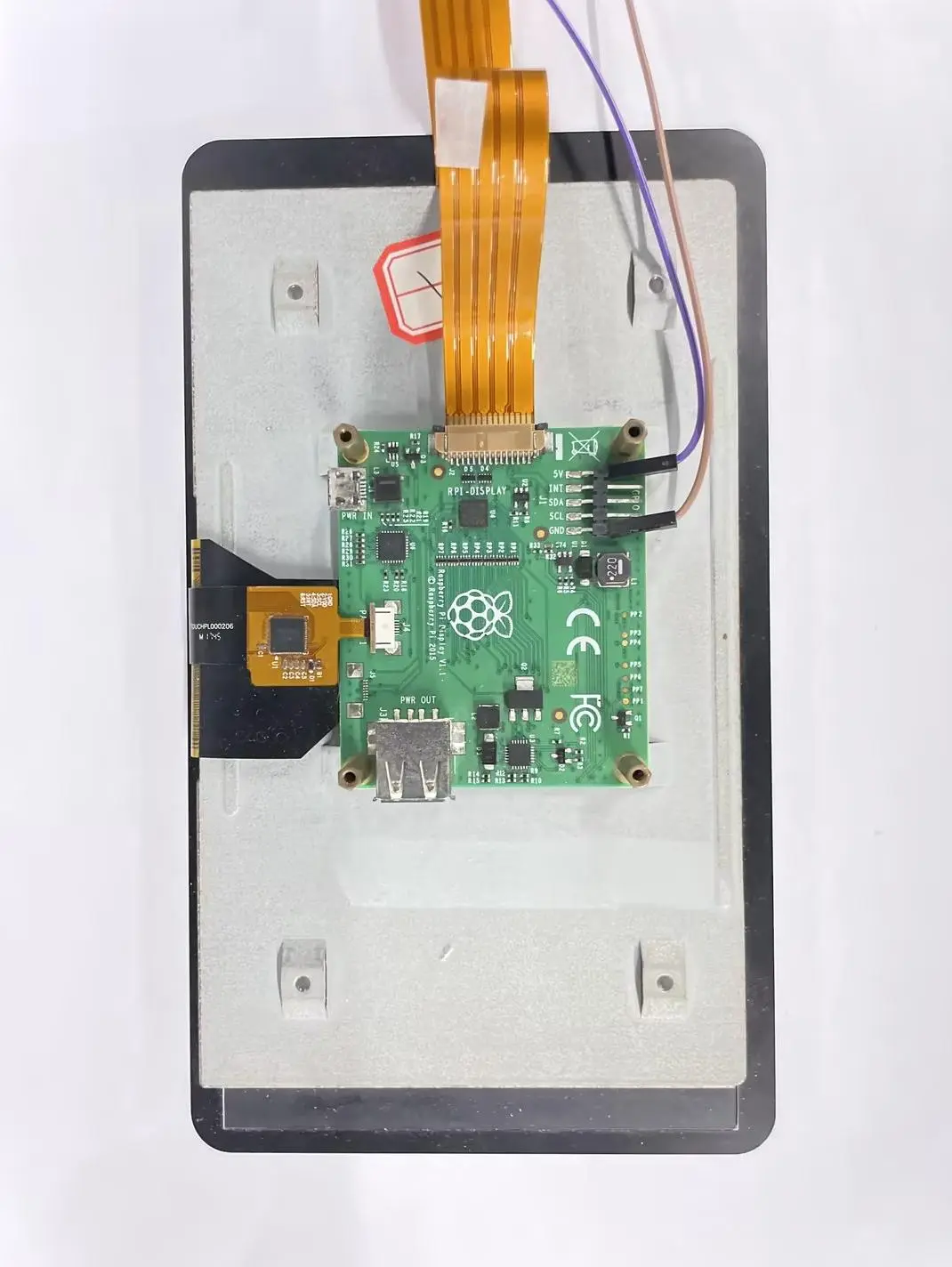

    • 将 Raspberry Pi 7-inch Touchscreen 上的 5V 和 GND 脚需要接到树莓派 Compute Module 4 IO Board 40PIN 上对应的 5V 和 GND 上。 7-INCH-1 7-INCH-2

  • 通过 rsetup 打开对应的 overlay

    • 使用 Ctrl + T 组合键打开终端, 运行 rsetup 命令：

      radxa@radxa-cm3j-rpi-cm4-io:~$ rsetup

    • 通过 overlays 设备树配置来启用 Raspberry Pi 7-inch Touchscreen 的 Overlay。

      提示

      请启用 [] Enable Raspberry Pi 7-inch Touchscreen on disp0/dsip1 项 Overlay。
      在启用成功显示 [*] Enable Raspberry Pi 7-inch Touchscreen on disp0/dsip1 后退出重启才能使配置生效。

测试​

重启后，能够显示系统画面，且支持触摸。
