瑞莎 CM3J + 树莓派 Compute Module 4 IO Board

准备​

  • 瑞莎 CM3J 核心板 + 树莓派 Compute Module 4 IO 底板
cm3j

  • 要启动瑞莎 CM3J + 树莓派 Compute Module 4 IO Board, 还需要以下物品：

    • DC 12V/3A 适配器。
    • 一个 HDMI 线和一个支持 HDMI 的显示器，推荐分辨率为 1080P 或更高，4K 显示器将提供最佳体验。
    • 一套 USB 鼠标和键盘，常见的 USB 输入设备均支持即插即用。
    • 一根网线，更新系统时需要联网。
提示

电源适配器推荐使用官方的 Power DC12 36W

组装​

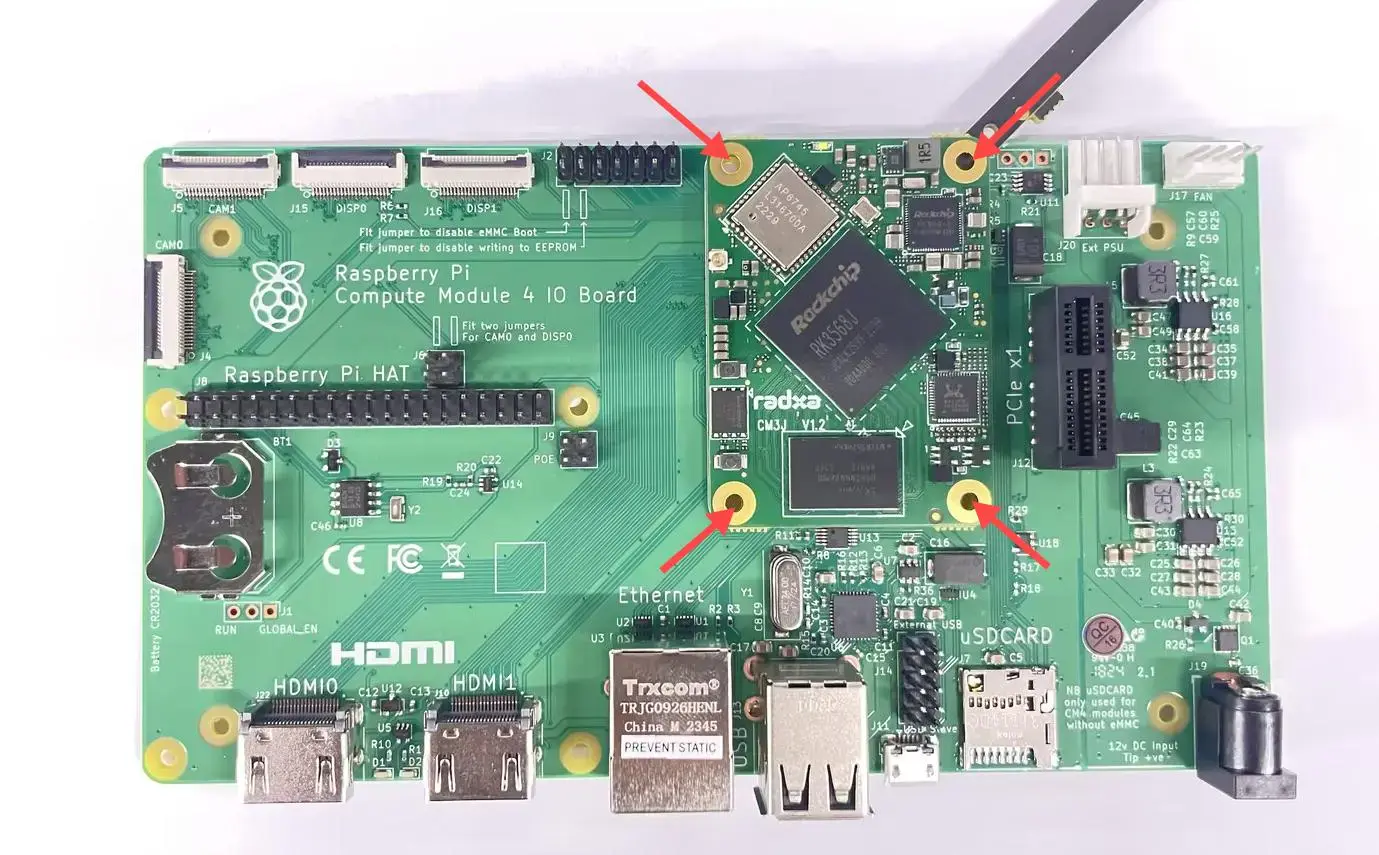

首先将核心板上的四个固定孔和底板上的四个固定孔对齐，然后先轻轻按压一边到差不多一半的深度，然后再按压另外的边到一半，确认好槽位都对齐后，再依次按压边到底部。

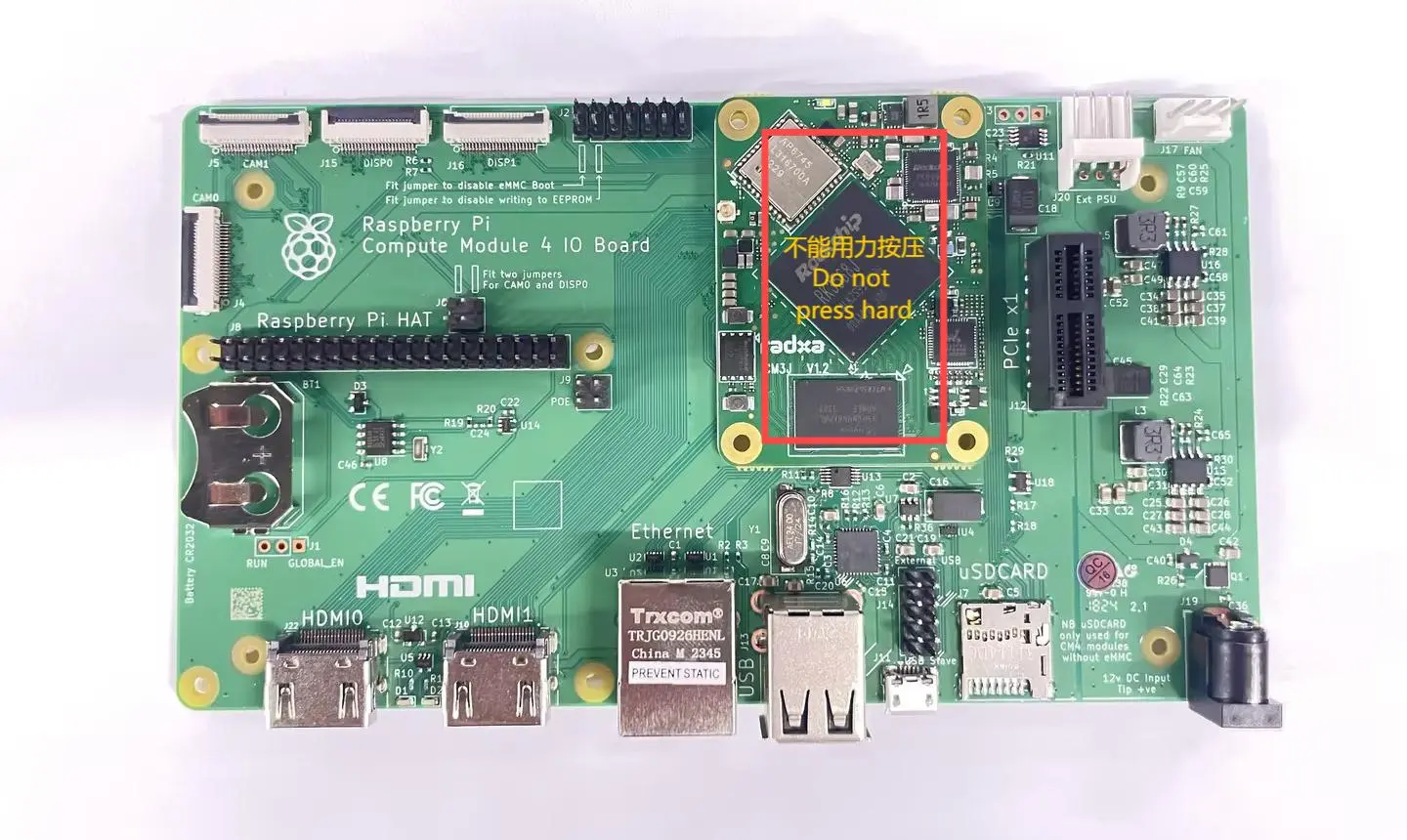

注意: 按压的时候，不要用力按压中部悬空区域，则PCB产生应力导致器件松动或者损坏，比如 DDR 松动，电阻断裂等。

注意事项

选择启动方式​

请根据您的需要参考安装系统 部分来选择您的启动系统的方式。

接线和上电​

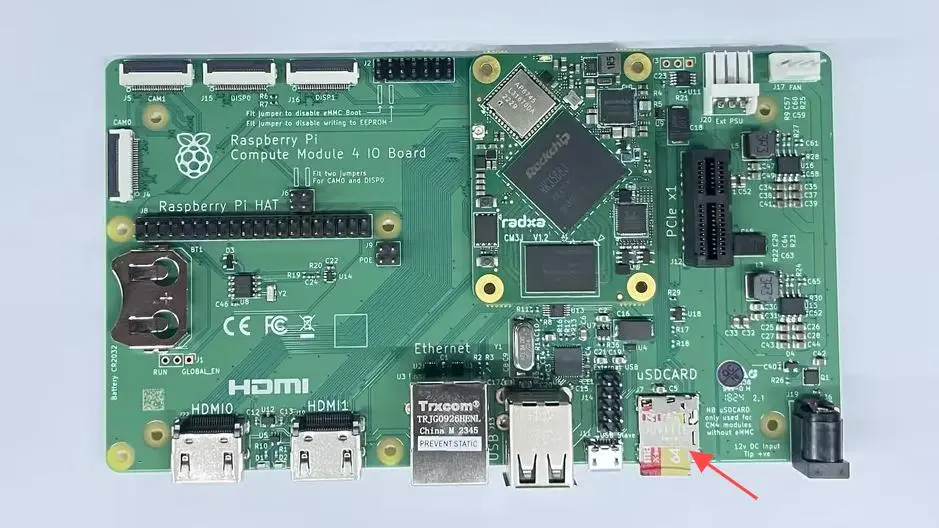

  1. 插入烧录完操作系统后的 SD 卡(这里以 SD 卡启动为例)。
cm3j sdcard
  1. 通过 HDMI 线将树莓派 Compute Module 4 IO Board 的 HDMI0 输出接口连接到 HDMI 显示器。
cm3j hdmi

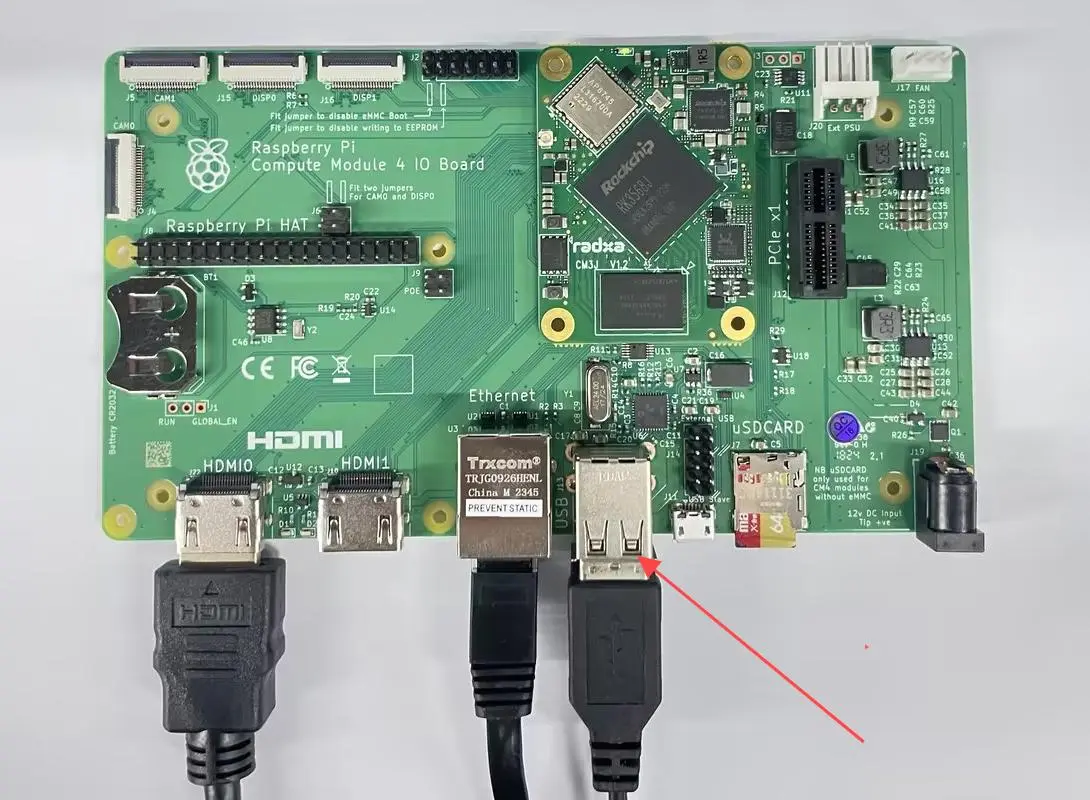

  1. 将 USB 鼠标和键盘连接到树莓派 Compute Module 4 IO Board 的任一 USB 2.0 接口。
cm3j usb
  1. 将网线连接到以太网口。
cm3j ethernet
  1. 将电源适配器插入树莓派 Compute Module 4 IO Board 的电源接口。设备上电启动，核心板绿色电源指示灯将亮起。
cm3j pwr
提示

系统从上电到开机启动，整个过程持续约 40 秒，系统成功启动后核心板绿色指示灯会由常亮状态变为闪烁状态。

登录系统​

系统启动后，HDMI 显示桌面。

cm3j login

使用 radxa 账号登录，密码为 radxa。
