硬件信息

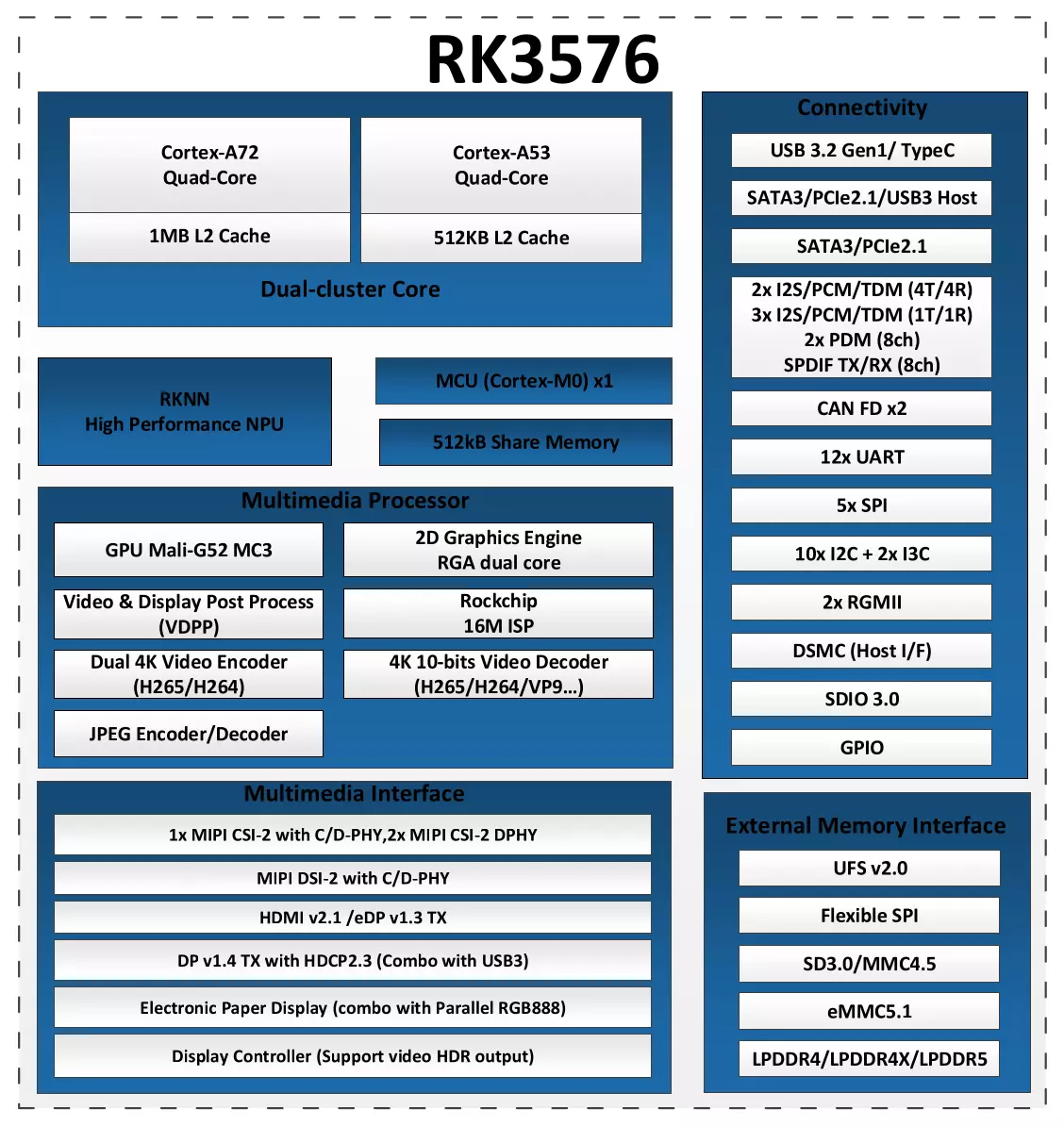

芯片框图

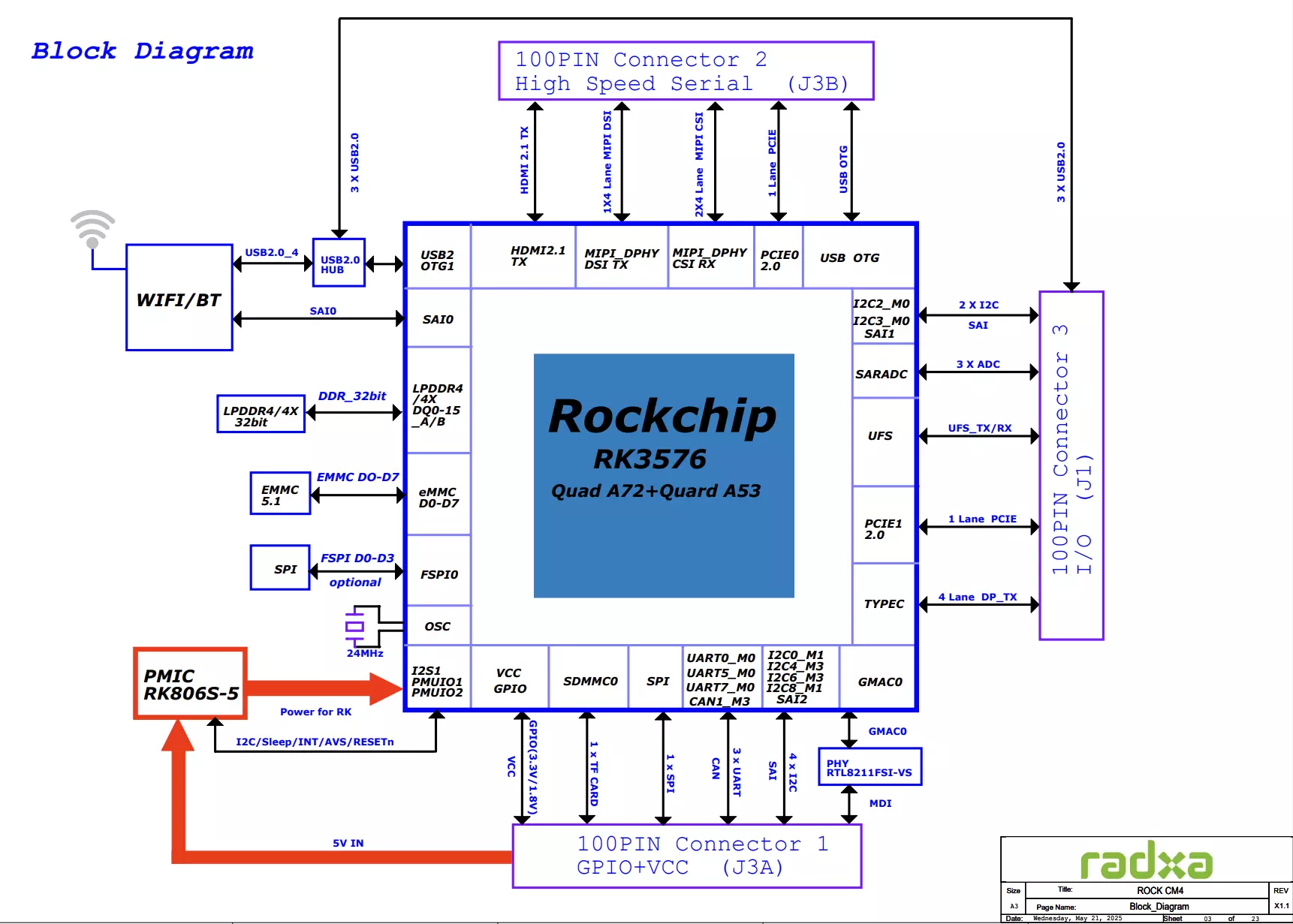

系统框图

接口信息

CM4

序号	说明	序号	说明	序号	说明	序号	说明
①	LPDDR4X 内存	③	SoC:Rockchip RK3576(J)	⑤	天线接口	⑦	板载 eMMC
②	Maskrom 按键	④	SPI Flash	⑥	WiFi/BT 芯片	⑧	3x 100 Pin B2B 连接器

CM4 IO 板

序号	说明	序号	说明	序号	说明
①	DC 12V 输入	⑧	USB 2.0 Type-A 接口	⑮	14 Pin GPIO 接口
②	电源引脚（可触发关机、重启）	⑨	千兆以太网口（支持PoE，需搭配 PoE HAT）	⑯	RTC 接口
③	电源输出	⑩	USB 3.0 Type-A 接口	⑰	UFS 模块接口
④	风扇接口	⑪	HDMI 接口	⑱	4 通道 MIPI CSI 接口
⑤	MicroSD 卡槽	⑫	2x 2 通道 MIPI CSI 接口	⑲	4 通道 MIPI DSI 接口
⑥	耳机插孔	⑬	PoE 接口	⑳	M.2 M Key 2280 接口
⑦	2x USB 3.0 Type-C 接口	⑭	40 Pin GPIO 接口	㉑	3x 100 Pin B2B 接口

• 电源指示灯

使用电源适配器给瑞莎 CM4 供电，CM4 IO 板的电源指示灯（红色）亮起，表示电源正常。

瑞莎 CM4 的指示灯在上电会亮绿色，系统正常运行后会熄灭几秒，然后和 CM4 IO 板的用户指示灯（绿色）一起闪烁。

• 用户指示灯

瑞莎 CM4 的用户指示灯（绿色）闪烁，表示系统正常运行。
