MIPI CSI 接口

瑞莎 CM4 IO 板板载 1 个 4 通道 MIPI CSI 接口、2 个 2 通道 MIPI CSI 接口，可用于连接 CSI 摄像头。

兼容列表​

底板CSI 摄像头
瑞莎 CM4 IO 板Camera 4K
接口位置

可以参考 硬件信息 教程找到对应硬件接口位置。

硬件连接​

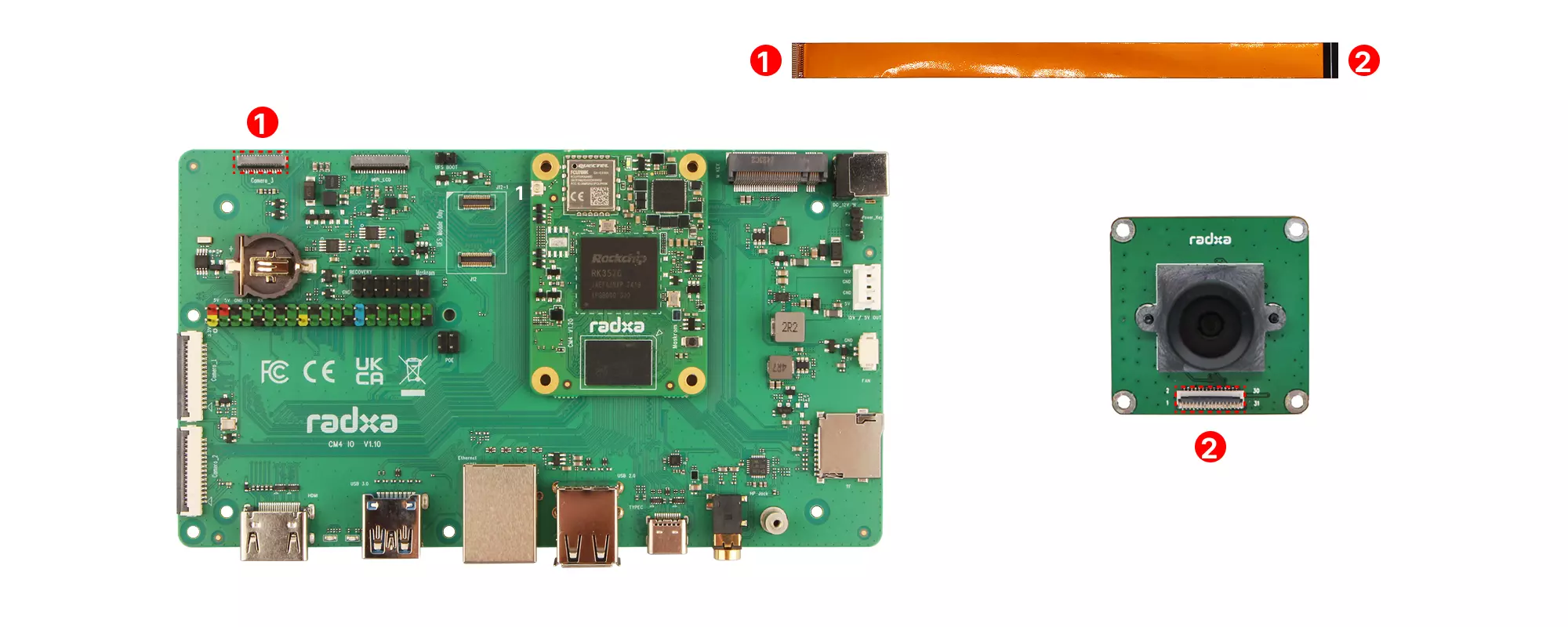

使用主板的 MIPI CSI 接口连接摄像头，连接方式如下：以 Camear 4K 为例

①： 连接主板的 MIPI CSI 接口，金手指（金属接触点）朝向主板方向

②： 连接显示器的接口，金手指（金属接触点）朝向显示器方向

软件使能​

在终端命令行输入 rsetup 命令，使用 Rsetup 工具设置显示器选项。

radxa@device$
rsetup
  1. 通过方向键选择 Overlays 选项，然后按回车键确认选择。
  1. 通过方向键选择 Manage overlays 选项，然后按回车键确认选择。
  1. 通过方向键选择对应的 Display 选项，按空格键并出现 * 代表启用该功能，然后回车键确认选择。
  • Camera 4K → 选择 Enable Radxa Camera 4K 选项
  1. 重启系统，配置生效。

接口引脚定义​

可以参考 资源汇总下载 页面的硬件原理图。
