硬件接口

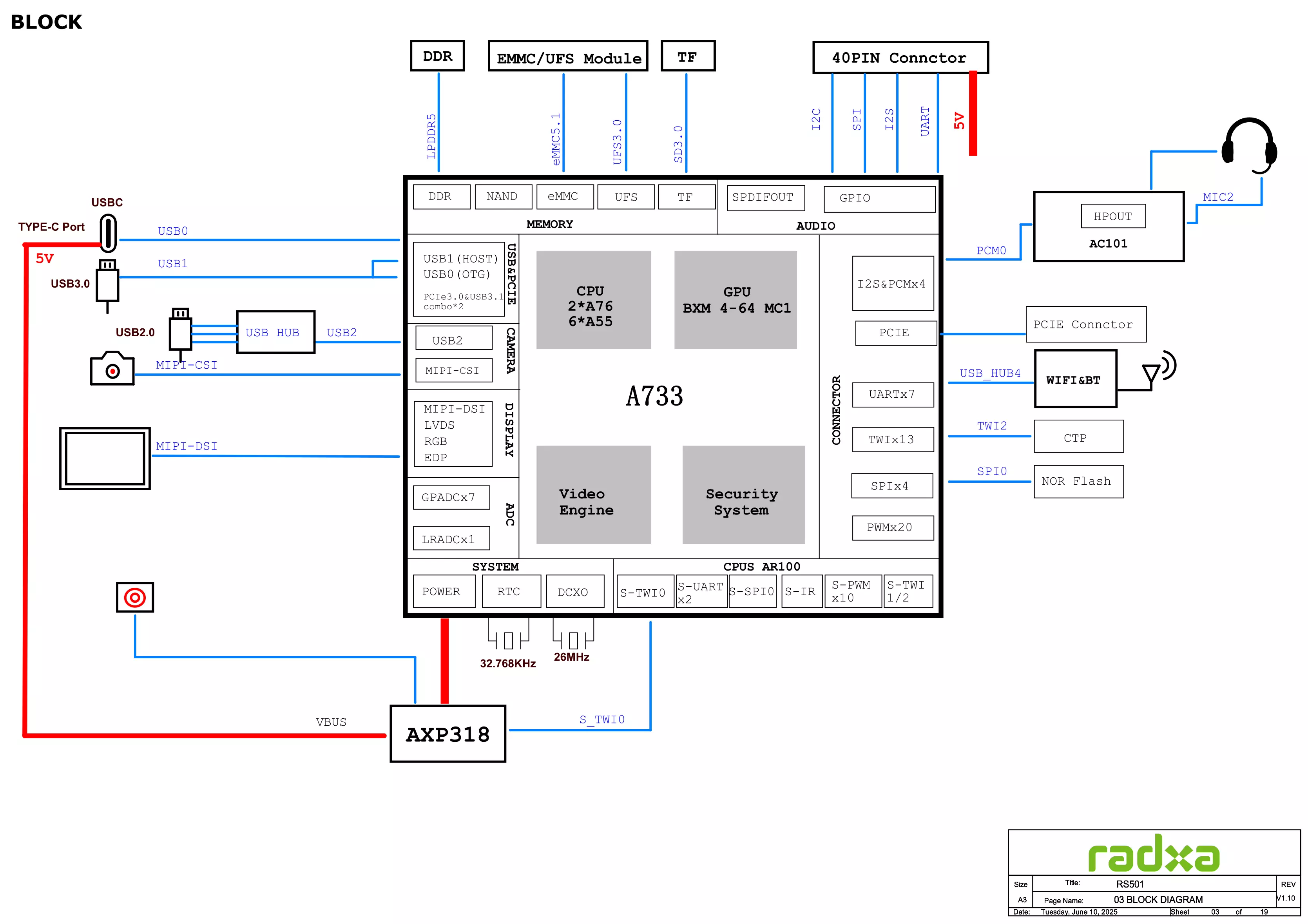

系统框图
接口说明
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| ① | USB Type-C 接口 | ⑧ | USB Type-A 接口 | ⑮ | 天线接口 |
| ② | HDMI 接口 | ⑨ | LPDDR5 内存 | ⑯ | PCIe 3.0 FPC 接口 |
| ③ | 风扇接口 | ⑩ | 千兆以太网接口（支持 PoE） | ⑰ | Allwinner A733 |
| ④ | 耳机插孔 | ⑪ | PoE 接口 | ⑱ | 电源按键 |
| ⑤ | UBOOT 按键 | ⑫ | WiFi6 和 蓝牙5.4 | ⑲ | eMMC / UFS 模块二合一接口 |
| ⑥ | USB 2.0 Type-A 接口 | ⑬ | 40 Pin GPIO 排针 | ⑳ | MIPI CSI 接口 |
| ⑦ | RTC 接口 | ⑭ | MIPI DSI 接口 | ㉑ | MicroSD 卡槽 |
- 电源指示灯
Cubie A7A 正常供电，电源指示灯绿色亮起；断电或关机时，电源指示灯熄灭。
- 状态指示灯
系统正常启动时，状态指示灯蓝色闪烁；系统异常时，状态指示灯熄灭。
- LDDR5 内存
LDRR5 内存可选：2GB / 4GB / 8GB / 16GB。
