硬件接口

主要介绍主板的硬件接口信息。

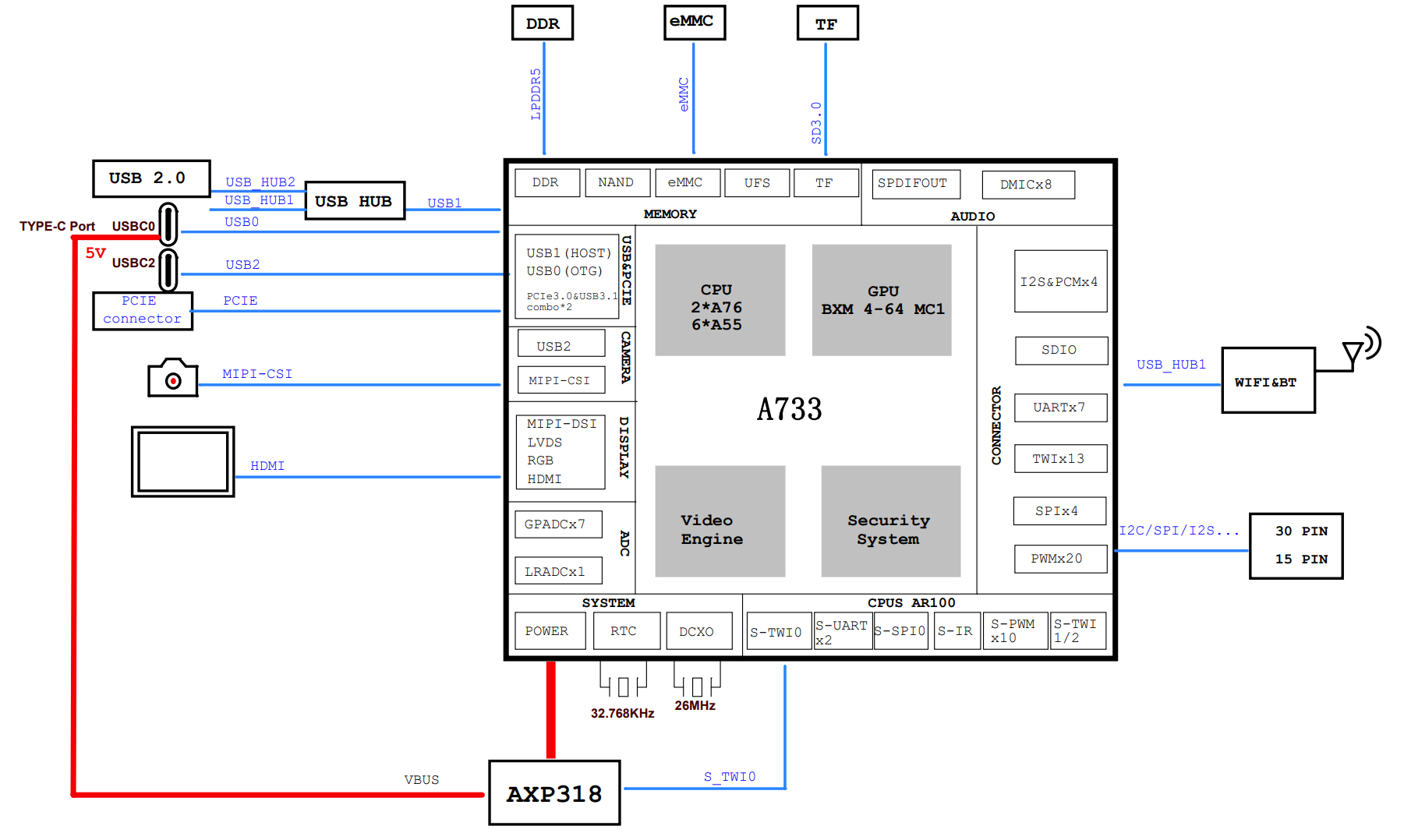

系统框图

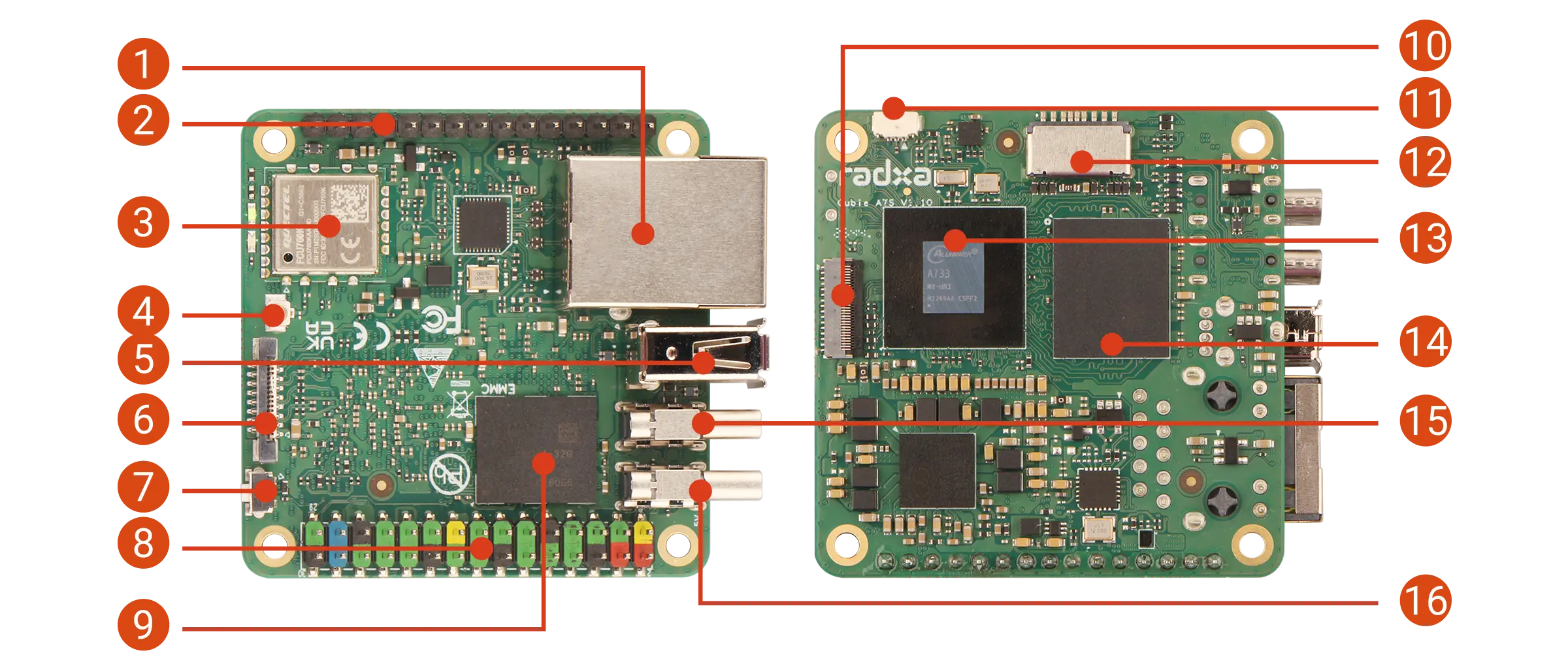

接口说明

序号	说明	序号	说明	序号	说明
1	千兆以太网	2	15-Pin GPIO 排针	3	Wi‑Fi 6 & BT5.4 模组
4	天线座	5	USB 2.0 Type-A	6	FPC 接口 - PCIe 3.0 x1, 支持拓展 NVMe 固态硬盘
7	USB BOOT 按键	8	30-Pin GPIO 排针	9	板载 eMMC
10	MIPI CSI 摄像头接口	11	风扇接口	12	microSD 卡槽
13	全志 A733	14	LPDDR5	15	USB-C 2 - USB 3.2, 支持 DP Alt 模式和 OTG 功能
16	USB-C 1 - 支持 5V 供电和 OTG 功能

板载 eMMC

若您购买的 Cubie A7S 型号为无板载 eMMC 版本，则主板板载 eMMC 位置预留，无任何元器件。

千兆以太网

Cubie A7S 板载 1 个 千兆以太网口，用于有线连接网络，支持 10/100/1000 Mbps 自适应速率。

LED	状态	描述
橙色	常亮	链路已建立（设备已连接到网络）
绿色	闪烁	正在进行数据传输（网络活动中）
关闭	-	未检测到链路（网线未插或存在网络问题）

WiFi & BT

Cubie A7S 板载 1 个 Wi-Fi 6 & BT5.4 模组，用于无线连接网络，支持 2.4GHz/5GHz 双频 Wi-Fi，支持蓝牙 5.4。

天线座

Cubie A7S 板载 1 个 天线座，用于连接天线，增强无线信号。

USB

Cubie A7S 板载 1 个 USB 2.0 Type-A、1 个 USB 2.0 Type-C（USB-C1）、1 个 USB 3.2 Type-C（USB-C2）接口。

• USB 2.0 Type-A：用于连接 USB 2.0 设备，如鼠标、键盘、U 盘等。
• USB 2.0 Type-C（USB-C1）：支持 5V 供电和 OTG 功能。
• USB 3.2 Type-C（USB-C2）： 支持 DP Alt 模式和 OTG 功能。

30-Pin GPIO 排针

FUNC9	FUNC8	FUNC7	FUNC6	FUNC5	FUNC4	FUNC3	FUNC2	FUNC1	Pin#	Pin#	FUNC1	FUNC2	FUNC3	FUNC4	FUNC5	FUNC6	FUNC7	FUNC8	FUNC9
								+3.3V	1	2	+5.0V
		TWI11-SDA	TWI3-SDA	TWI7-SDA	UART2-CTS	UART3-RX	PWM1-5	PJ23	3	4	+5.0V
		TWI11-SCK	TWI3-SCK	TWI7-SCK	UART2-RTS	UART3-TX	PWM1-4	PJ22	5	6	GND
		PB-EINT0	JTAG-MS	LCD0-D0	DSI-TRIG-LCD-TE1	UART0-TX	UART2-TX	PB0	7	8	PB9	UART0-TX	PWM1-1	WATCHDOG-SIG	LCD0-D16	TWI8-SCK	TWI0-SCK	PB-EINT9
								GND	9	10	PB10	UART0-RX	PWM1-2	PLL-LOCK-DBG	LCD0-D17	TWI8-SDA	TWI0-SDA	PB-EINT10
		PB-EINT1	JTAG-CK	LCD0-D1	UART0-RX	UART2-RX		PB1	11	12	PB5	PWM0-1	LCD0-D17	TRACE-DATA0	PB-EINT5
		PL-EINT6	S-PWM0-4	S-IR-RX	S-UART0-TX	S-JTAG-DO		PL6	13	14	GND
		PL-EINT7	S-PWM0-5	S-UART0-RX	S-JTAG-DI			PL7	15	16	PJ24	PWM1-6	UART4-TX	TWI4-SCK	PJ-EINT24
								+3.3V	17	18	PJ25	PWM1-7	UART4-RX	TWI4-SDA	PJ-EINT25
		LVDS1-D1P	DSI1-D1P	EINK-D12	SPI1-MOSI <DBI-SDO>	PWM1-2	PD-EINT12	PD12	19	20	GND
		LVDS1-D1N	DSI1-D1N	EINK-D13	SPI1-MISO <DBI-SDI/DBI-TE/DBI-DCX>	PWM1-3	PD-EINT13	PD13	21	22	PL5	S-JTAG-CK	S-PWM0-3	PL-EINT5
		LVDS1-D0N	DSI1-D0N	EINK-D11	SPI1-CLK <DBI-SCLK>	PWM1-1	PD-EINT11	PD11	23	24	PD10	LCD0-D14	LVDS1-D0P	DSI1-D0P	EINK-D10	SPI1-CS0<DBI-CSX>	PWM1-0	PD-EINT10
								GND	25	26	PD14	LCD0-D20	EINK-D14	SPI1-HOLD<DBI-DCX/DBI-WRX>	UART3-RTS	PD-EINT14
		LVDS1-CKN	DSI1-D2N	EINK-LEH	TWI2-SDA	UART3-RX	PD-EINT17	PD17	27	28	PD16	LCD0-D22	LVDS1-CKP	DSI1-D2P	EINK-OEH	TWI2-SCK	UART3-TX	PD-EINT16
		UART2-RTS	HDMI-SCL	LCD0-D8	JTAG-DO	TWI0-SCK	PB-EINT2	PB2	29	30	GND

15-Pin GPIO 排针

Pin#	FUNC1	FUNC2	FUNC3	FUNC4	FUNC5	FUNC6
1	PB3	HDMI-SDA	LCD0-D9	PB-EINT3
2	PM3	S-UART0-RX	S-UART1-RX	S-PWM0-5	PM-EINT3
3	PM4	S-UART0-TX	S-UART1-TX	S-PWM0-0	S-IR-RX	PM-EINT4
4	GND
5	PB6	PWM0-2	PWM0-8	TRACE-DATA1	PB-EINT6
6	PB4	PWM0-0	HDMI-CEC	LCD0-D16	TRACE-CLK	PB-EINT4
7	PB8	PWM1-0	OWA0-OUT	TRACE-DATA3	PB-EINT8
8	PB7	PWM0-9	OWA0-IN	TRACE-DATA2	PB-EINT7
9	GND
10	PG0	SDC1-CLK	LCD0-D0	PWM1-1	LPC-LAD0	PG-EINT0
11	PG1	SDC1-CMD	LCD0-D1	PWM1-2	LPC-LPME	PG-EINT1
12	PG2	SDC1-D0	LCD0-D8	PWM1-3	LPC-LPCPD	PG-EINT2
13	PG3	SDC1-D1	LCD0-D9	PWM1-4	LPC-LFRAME	PG-EINT3
14	PG4	SDC1-D2	LCD0-D16	PWM1-5	LPC-LSMI	PG-EINT4
15	PG5	SDC1-D3	LCD0-D17	PWM1-6	LPC-LCLK	PG-EINT5

FPC 接口

Cubie A7S 板载 1 个 FPC 接口，支持PCIe 3.0标准、单通道（x1）的高速数据扩展接口，支持拓展 NVMe 固态硬盘。

状态指示灯

Cubie A7S 板载 1 个 电源指示灯和 1 个 状态指示灯，用于显示系统状态。

• 电源指示灯：绿色常亮，表示系统供电正常
• 状态指示灯：蓝色闪烁，表示系统启动正常

USB BOOT 按键

Cubie A7S 板载 1 个 USB BOOT 按键，用于进入 FEL 模式。

FEL 模式

FEL 是 Allwinner（全志）芯片中的一种低级启动和刷机模式，主要用于设备无法从常规存储介质启动时的系统恢复或调试。

• 进入 FEL 模式

主板上电前，按住 Cubie A7S 的 USB BOOT 按键，主板上电后，松开 USB BOOT 按键就可以进入 FEL 模式。

风扇接口

Cubie A7S 板载 1 个 3-Pin 风扇接口，通过 PWM 信号控制风扇转速，实现主动散热。

风扇接口主要规格如下：

• 接口类型：3-Pin 母座，引脚间距 0.8mm
• 工作电压：5V（VCC5V0_SYS）
• 调速方式：PWM 控制（无转速反馈）
• PWM 信号：PJ27_PWM1-9

详细的接口定义和使用方法请参考 风扇接口 教程（注意：三角形丝印指向 1 号引脚）。

MIPI 摄像头接口

Cubie A7S 板载 1 个 4 通道 MIPI 摄像头接口，可以通过该接口连接 MIPI 摄像头。

主板 MIPI CSI 接口规格如下：

• 接口类型：31-Pin 0.3 mm 间距 SMD 卧式 FPC 接口
• 连接方式：翻盖式，下接触

microSD 卡槽

Cubie A7S 板载 1 个 microSD 卡槽，兼容 microSD / microSDHC / microSDXC 卡，主要用作系统启动盘或扩展存储空间。

推荐使用容量 32GB 及以上的 microSD 卡，以获得更好的存储空间。

板载 eMMC（可选）

若购买的是板载 eMMC 版本，可以用作系统启动盘或拓展存储空间。

eMMC 模块相比于 microSD 卡读写速度更快，对于想提高系统读写和启动速度的用户来说，是个不错的选择。
