Vivante NPU SDK 开发指南
- 瑞莎 Cubie A5E
- 瑞莎 Cubie A7A
- 瑞莎 Cubie A7Z
全志科技 T527 / A733 SoC 搭载的是 Vivante VIP9000 系列 NPU。
Vivante Machine Learning SDK 是一个强大的工具套件，可帮助开发者在支持的主板上部署和加速 AI 推理任务。通过 VIP9000 系列 NPU 的硬件加速，能够显著提升 AI 模型的推理性能。
Vivante Machine Learning SDK 支持多种模型框架，如 TensorFlow, TensorFlow Lite, PyTorch, Caffe, DarkNet, ONNX, Keras 等框架模型的转换，可将多种 AI 模型编译成可以在 Vivante VIP9000 系列 NPU 推理的模型格式。
要使用 NPU 对不同框架的 AI 模型进行部署和推理前，需要进行以下两步：
- 解析模型结构，将模型算子转换为中间表示 IR（Intermediate Representation）。
- 将中间表示 IR 编译为机器特定的指令。
以上两个步骤均可以使用 在线模式（online) 和 离线模式 (offline) 进行实现, 为了方便理解, 在线模式称为 Runtime Inferencing, 离线模式称为 Offline Compilation。
Runtime Inferencing
使用 Runtime Inferencing 模式用户仅需关注原模型框架而无需关注目标部署平台，转换中间表示 IR 和模型编译的步骤可以运行在任何平台上，用户无需维护，让目标平台驱动自动处理底层加速, 适合跨平台的软件使用。
有关所有 Runtime Inferencing 的详细使用方法，请参考 Vivante TIM-VX - Tensor Interface Module 开源仓库。 本文档不针对 Runtime Inferencing 提供详细使用方法。
Offline Compilation
使用 ACUITY Toolkit 可以将原模型在部署前先编译成 NPU 可运行的格式， 且支持 UINT8， PCQ(INT8), INT16, BF16 量化和混合量化，并在模型编译时自动进行算子融合优化模型结构，可以打大大降低模型初始化速度和资源开销，适合紧凑的嵌入式设备使用。 ACUITY Toolkit 可自动生成基于 OpenVX 驱动的跨平台模型部署代码和预编译 NBG 模型部署代码。
-
Machine Code Generator - Network Binary Graph (NBG)
NBG（Network Binary Graph) 可直接部署在 Vivante NPU 上。由于 NBG 本身就是机器代码形式，因此无需进一步编译, 直接发送指令到硬件即可完成模型初始化， 可以使用 OpenVX 驱动和 VIPLite 驱动运行。
-
Source Code Generator - OpenVX Code
OpenVX 代码生成器会生成一个 OpenVX 源代码（C 语言）项目，该项目可以部署在 Vivante NPU 上，使用 OpenVX 进行驱动。由于生成的 OpenVX 应用是图级的中间表示（IR），因此在部署到硬件设备时，OpenVX 运行时驱动仍需执行即时（JIT）编译。这种格式的优势在于，它能够利用离线工具所进行模型优化，并保持应用的跨平台特性。
| NBG 项目 | OpenVX 项目 | |
|---|---|---|
| 跨平台应用支持 | 否 | 是 |
| 即时（JIT）编译 | 否 | 是 |
| 即时模型初始化时间 | 是 | 否 |
| 支持 OpenVX 驱动 | 是 | 是 |
| 支持 VIPLite 驱动 | 是 | 否 |
模式对比
| Runtime Inferencing | Offline Compilation | |
|---|---|---|
| 跨平台应用支持 | Yes | No |
| 易维护 | Yes | No |
| 模型算子融合 | No | Yes |
| 即时模型初始化时间 | No | Yes |
| 模型量化 | No | Yes |

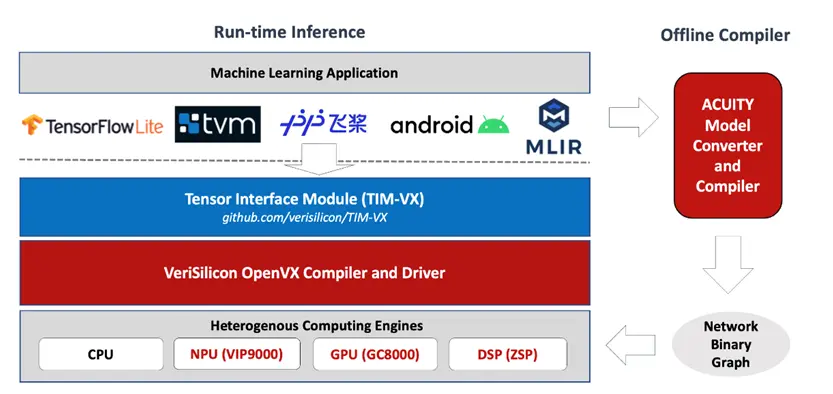

Vivante ML 软件栈
ACUITY Toolkit

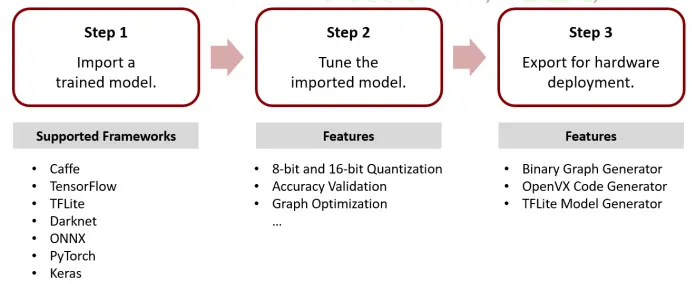

ACUITY Toolkit 是一个端到端的模型转换，模型量化，模型编译的集成离线开发工具，ACUITY 支持多种 AI 框架的模型转换，并能直接生成模型运行的代码。
TIM-VX - Tensor Interface Module
TIM-VX 是由 VeriSilicon 提供的一款软件集成模块，旨在简化神经网络在其 ML 加速器上的部署。它作为运行时框架（如 Android NN、TensorFlow Lite、MLIR、TVM 等）的后端绑定接口，提供了高效的推理支持。是 Runtime Inferencing 主要的在线开发模块。
有关所有 Runtime Inferencing 的详细使用方法，请参考 Vivante TIM-VX - Tensor Interface Module 开源仓库。 本文档不针对 Runtime Inferencing 提供详细使用方法。
Vivante Unified Driver
Vivante Unified Driver 为 NPU（神经网络处理单元）提供了标准化的编程接口。该驱动栈支持 OpenVX 和 OpenCL 等业界标准 API，并兼容 Linux 与 Android 操作系统。
Vivante VIPLite Driver
VIPLite Driver 是一款为嵌入式系统（如 Linux 或 RTOS）设计的轻量级驱动。它能够以极低的开销加载并运行 ACUITY 预编译的神经网络模型。
Unified 和 VIPLite 驱动对比
| 项目 | Unified Driver | VIPLite Driver |
|---|---|---|
| 工作环境 | Android / Linux | Android / Linux / RTOS / Bare Metal / DSP |
| 离线编译（NBG） | 支持 | 支持 |
| 运行时即时编译（JIT） | 支持 | 不支持 |
| 多 VIP 支持 | 支持 | 支持 |
| 内存占用 | 数十 MB | 数十 KB |
| 支持 MMU（内存管理单元） | 支持 | 支持 |
| 多图支持（Multi-Graph） | 支持 | 支持 |
