物体分类模型：ResNet50

提示

本文档旨在演示如何在 Allwinner T527/A733 系列芯片上运行板端推理 ResNet50 物体分类模型。

此示例用 resnet50-v2-7.onnx 中预训练好的 ONNX 格式模型为例子通过模型转换到板端推理做完整示例。

主板部署 ResNet50 需要两个步骤

PC 端利用 ACUITY Toolkit 将不同框架下的模型转换成 NBG 格式模型
板端利用 awnn API 板端推理模型

下载 ai-sdk 示例仓库

X86 PC / Device

git clone https://github.com/ZIFENG278/ai-sdk.git

PC 端模型转换

提示

Radxa 已提供预转换好的 resnet50.nb 模型，用户可直接参考 板端推理 ResNet50 跳过 PC 端模型转换章节

进入 ACUITY Toolkit Docker 容器

ACUTIY Toolkit Docker 环境准备请参考 ACUITY Toolkit 环境配置

配置环境变量
X86 Linux PC
cd ai-sdk/models source env.sh v3 #NPU_VERSION
A733 选择 v3, T527 选择 v2

提示
NPU 版本选择请参考 NPU 版本对照表

下载 resnet50 onnx 模型

X86 Linux PC

mkdir resnet50-sim && cd resnet50-sim
wget https://github.com/onnx/models/raw/refs/heads/main/validated/vision/classification/resnet/model/resnet50-v2-7.onnx -O resnet50.onnx

固定输入

使用 NPU 推理仅接受固定输入尺寸，这里使用 onnxsim 进行输入固定

X86 Linux PC

pip3 install onnxsim onnxruntime
onnxsim resnet50.onnx resnet50-sim.onnx --overwrite-input-shape 1,3,224,224

制作量化校准集合

使用适量图片做量化校准集合，量化图片以图片路经形式保存在 dataset.txt
X86 Linux PC
vim dataset.txt
```
./space_shuttle_224x224.jpg
```
制作模型输入输出文件

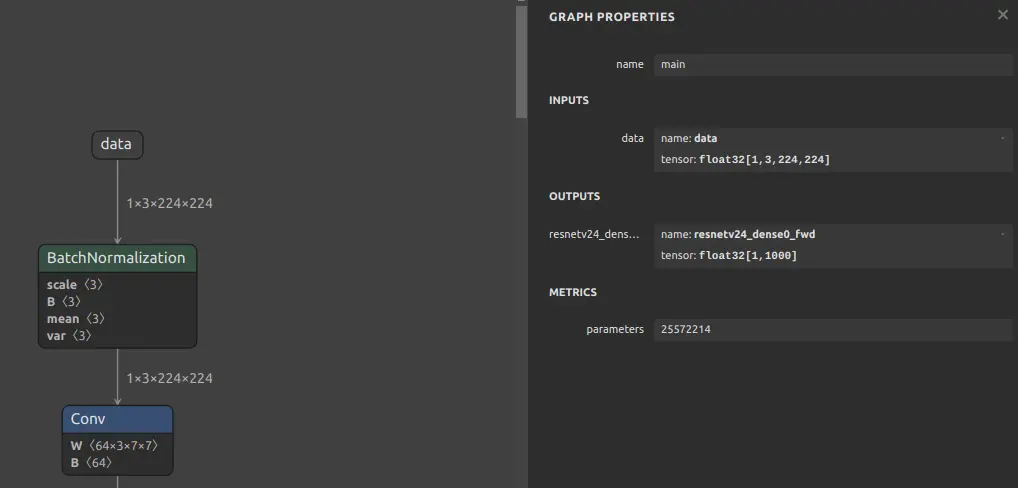

可使用 netron 确认 onnx 模型输入输出的名字
X86 Linux PC
vim inputs_outputs.txt
```
--inputs data --input-size-list '3,224,224' --outputs 'resnetv24_dense0_fwd'
```
resnet50 in/output name

目录包含文件

.
|-- dataset.txt
|-- inputs_outputs.txt
|-- resnet50-sim.onnx
|-- resnet50.onnx
`-- space_shuttle_224x224.jpg

解析模型

提示
pegasus 脚本在 ai-sdk/scripts 中，可复制到 models 目录中

使用 pegasus_import.sh 将模型解析为 IR 中见表达式，会得到 resnet50-sim.json 包含模型结构和 resnet50-sim.data 包含模型权重
X86 Linux PC
./pegasus_import.sh resnet50-sim/

修改 resnet50-sim_inputmeta.yml 文件

因为训练数据集为 ImageNet，这里 ImageNet 训练集的归一化 mean 为 [0.485, 0.456, 0.406]，std 为 [0.229, 0.224, 0.225], 这里需要进行进行反归一化计算。归一化数据参考 pytorch 文档

# mean
485 * 255 = 123.675
456 * 255 = 116.28
406 * 255 = 103.53

# scale
/ (0.229 * 255) = 0.01712
/ (0.224 * 255) = 0.01751
/ (0.225 * 255) = 0.01743

这里按照计算得出 mean 和 scale 修改 resnet50-sim_inputmeta.yml 中 mean 和 scale 的数值：

mean:
- 123.675
- 116.28
- 103.53
scale:
- 0.01712
- 0.01751
- 0.01743

input_meta:
  databases:
  - path: dataset.txt
    type: TEXT
    ports:
    - lid: data_142
      category: image
      dtype: float32
      sparse: false
      tensor_name:
      layout: nchw
      shape:
      - 1
      - 3
      - 224
      - 224
      fitting: scale
      preprocess:
        reverse_channel: true
        mean:
        - 123.675
        - 116.28
        - 103.53
        scale:
        - 0.01712
        - 0.01751
        - 0.01743
        preproc_node_params:
          add_preproc_node: false
          preproc_type: IMAGE_RGB
          # preproc_dtype_converter:
            # quantizer: asymmetric_affine
            # qtype: uint8
            # scale: 1.0
            # zero_point: 0
          preproc_image_size:
          - 224
          - 224
          preproc_crop:
            enable_preproc_crop: false
            crop_rect:
            - 0
            - 0
            - 224
            - 224
          preproc_perm:
          - 0
          - 1
          - 2
          - 3
      redirect_to_output: false

量化模型

使用 pegasus_quantize.sh 将模型量化成 uint8 类型
X86 Linux PC
./pegasus_quantize.sh resnet50-sim/ uint8 10
编译模型

使用 ./pegasus_export_ovx.sh 将模型量编译为 NBG 模型格式
X86 Linux PC
./pegasus_export_ovx.sh resnet50-sim/ uint8
NBG 模型保存在 resnet50-sim/wksp/resnet50-sim_uint8_nbg_unify/network_binary.nb

板端推理 ResNet50

进入 resnet50 示例代码文件目录路经

Device

cd ai-sdk/examples/resnet50

编译示例

Device

make AI_SDK_PLATFORM=a733
make install AI_SDK_PLATFORM=a733 INSTALL_PREFIX=./

参数解析：

AI_SDK_PLATFORM: 指定 SoC，可选 a733, t527

INSTALL_PREFIX: 指定安装路经

运行示例

导入环境变量

Device

export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/home/rock/ai-sdk/viplite-tina/lib/aarch64-none-linux-gnu/NPU_VERSION # NPU_SW_VERSION

提示

指定 NPU_SW_VERSION， A733 选择 v2.0, T527 选择 v1.13, NPU 信息对照请参考 NPU 版本对照表

进入示例安装目录

Device

cd INSTALL_PREFIX/etc/npu/resnet50
# ./resnet50 nbg_model input_picture
./resnet50 model/resnet50.nb ./input_data/dog_224_224.jpg

提示

示例会自动安装 radxa 提供的 resnet50.nb 模型，这里可手动指定用户转换的 NBG 模型路经。

resnet50 demo input image

(.venv) rock@radxa-cubie-a7a:~/ai-sdk/examples/resnet50/etc/npu/resnet50$ ./resnet50 ./model/network_binary.nb ./input_data/dog_224_224.jpg
./resnet50 nbg input
VIPLite driver software version 2.0.3.2-AW-2024-08-30
viplite init OK.
VIPLite driver version=0x00020003...
VIP cid=0x1000003b, device_count=1
* device[0] core_count=1
awnn_init total: 4.47 ms.
  vip_create_network ./model/network_binary.nb: 13.10 ms.
input 0 dim 224 224 3 1, data_format=2, name=input/output[0], elements=1833508979, scale=0.018657, zero_point=113
create input buffer 0: 150528
output 0 dim 1000 1, data_format=2, name=uid_1_out_0, elements=1000, scale=0.131327, zero_point=44
create output buffer 0: 1000
memory pool size=1606656 bytes
  load_param ./model/network_binary.nb: 0.19 ms.
  prepare network ./model/network_binary.nb: 2.58 ms.
  set network io ./model/network_binary.nb: 0.01 ms.
awnn_create total: 15.93 ms.
get jpeg success.
trans data success.
memcpy(0xffff96348000, 0xffff96162010, 150528)  load_input_data: 0.04 ms.
  vip_flush_buffer input: 0.01 ms.
awnn_set_input_buffers total: 0.06 ms.
awnn_set_input_buffers success.
  vip_run_network: 8.30 ms.
  vip_flush_buffer output: 0.01 ms.
    int8/uint8 1000 memcpy: 0.00 ms.
  tensor to fp: 0.02 ms.
awnn_run total: 8.35 ms.
awnn_run success.
class_postprocess.cpp run.
========== top5 ==========
class id: 231, prob: 13.395374, label: collie
class id: 230, prob: 12.082102, label: Shetland sheepdog, Shetland sheep dog, Shetland
class id: 169, prob: 10.900157, label: borzoi, Russian wolfhound
class id: 160, prob: 8.930249, label: Afghan hound, Afghan
class id: 224, prob: 7.222996, label: groenendael
class_postprocess success.
awnn_destroy total: 1.47 ms.
awnn_uninit total: 0.70 ms.
