瑞莎 Dragon Q6A
产品概述
瑞莎 Dragon Q6A 是一款基于高通® QCS6490 处理器的高性能、低功耗嵌入式计算平台，专为工业物联网、边缘人工智能和智能终端设计。
Dragon Q6A 搭载高通 QCS6490 SoC，采用 “1+3+4” 三丛集设计（1× Kryo Prime @ 2.7GHz3× Kryo Gold @ 2.4GHz4× Kryo Silver @ 1.9GHz ），兼顾高性能与低功耗；集成 Qualcomm® Adreno 643 GPU 、VPU 以及 AI 加速器，具备先进 AI 加速能力和多媒体处理能力。
产品外观

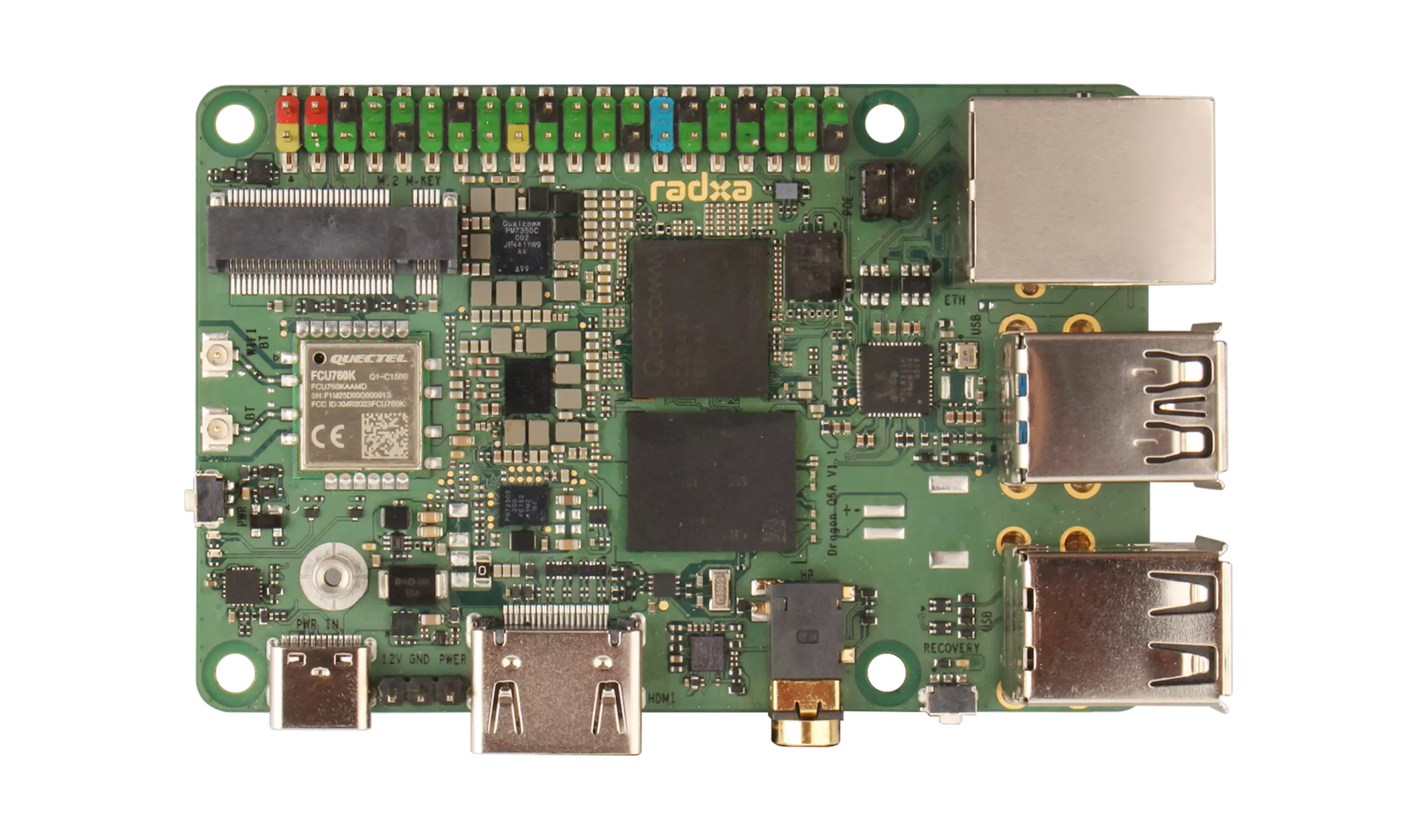

Dragon Q6A 正面

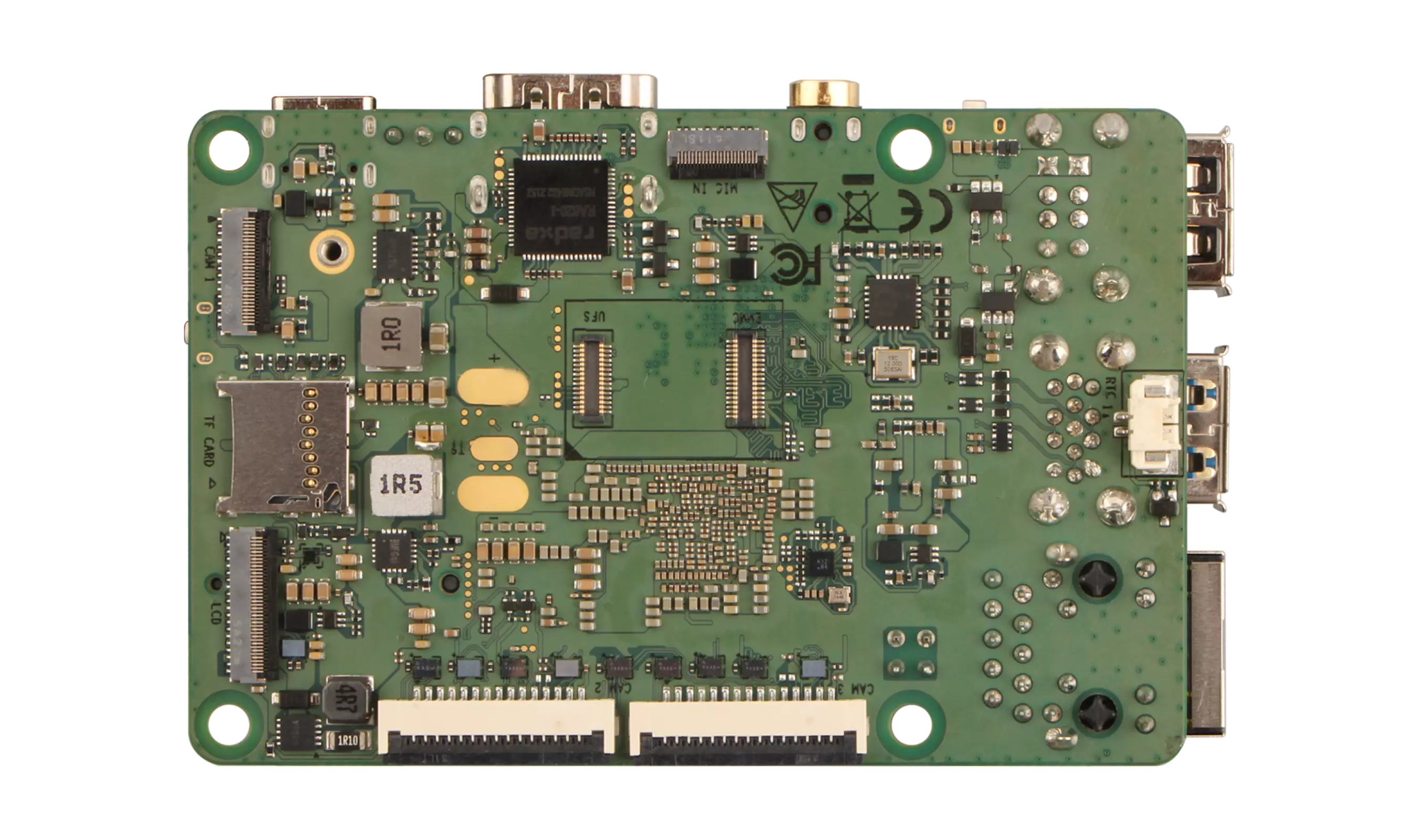

Dragon Q6A 背面
产品规格
| 类别 | 规格描述 |
|---|---|
| 核心平台 | 系统级芯片（SoC）：Qualcomm QCS6490 中央处理器（CPU）：1x Kryo Gold Plus @2.7GHz + 3x Kryo Gold @2.4GHz + 4x Kryo Silver @1.9GHz 图形处理器（GPU）：Qualcomm® Adreno 643，支持OpenGL ES 3.2、Vulkan 1.3、OpenCL 2.2、DirectX 12 AI 加速器（AI Accelerator）：Hexagon DSP + Hexagon Tensor Accelerator，联合AI算力最高可达 12 TOPS 视频处理单元（VPU）：支持最高4K60帧解码（H.264/H.265/VP9格式）和4K30帧编码（H.264/H.265格式），并具备HDR10/HDR10+播放功能 |
| 内存 | LPDDR5，可选：4GB / 6GB / 8GB / 12 GB / 16GB |
| 存储 | 启动存储：板载 32MB QSPI Nor Flash 拓展存储：支持 MicroSD 卡 / eMMC 模块 / UFS 模块 / M.2 M Key 2230 NVMe SSD |
| 网络 | 有线连接：1 个千兆以太网口（支持 PoE，需外接 PoE HAT） 无线连接：Wi-Fi 6、蓝牙 5.4，需外接天线 |
| 视频输出 | HDMI：1 个 HDMI 接口，最高支持 4K@60Hz MIPI DSI：1 个 4 通道 MIPI DSI |
| 摄像头 | 1 个 4 通道 MIPI CSI 2 个 2 通道 MIPI CSI |
| 音频 | 音频接口：3.5mm 四段耳机插孔，支持麦克风输入 音频输出：支持立体声输出，可直接驱动 32Ω 耳机 |
| USB | USB 3.1：1× Type-A HOST / OTG USB 2.0：3× Type-A HOST |
| 拓展 | 40 Pin GPIO 排针：支持 UART、SPI、I2C 等 风扇接口：1× 2-pin 1.25mm 按键：Power 按键、EDL 按键 |
| 供电方式 | 支持 USB Type-C 12V 供电 支持外部 12V 引脚供电 支持 PoE 供电（需外接 PoE HAT） |
| 支持系统 | Ubuntu Linux Qualcomm Linux（基于 Yocto 开发） Android 15 (CS) 或 Android 16 (ES) 系统 |

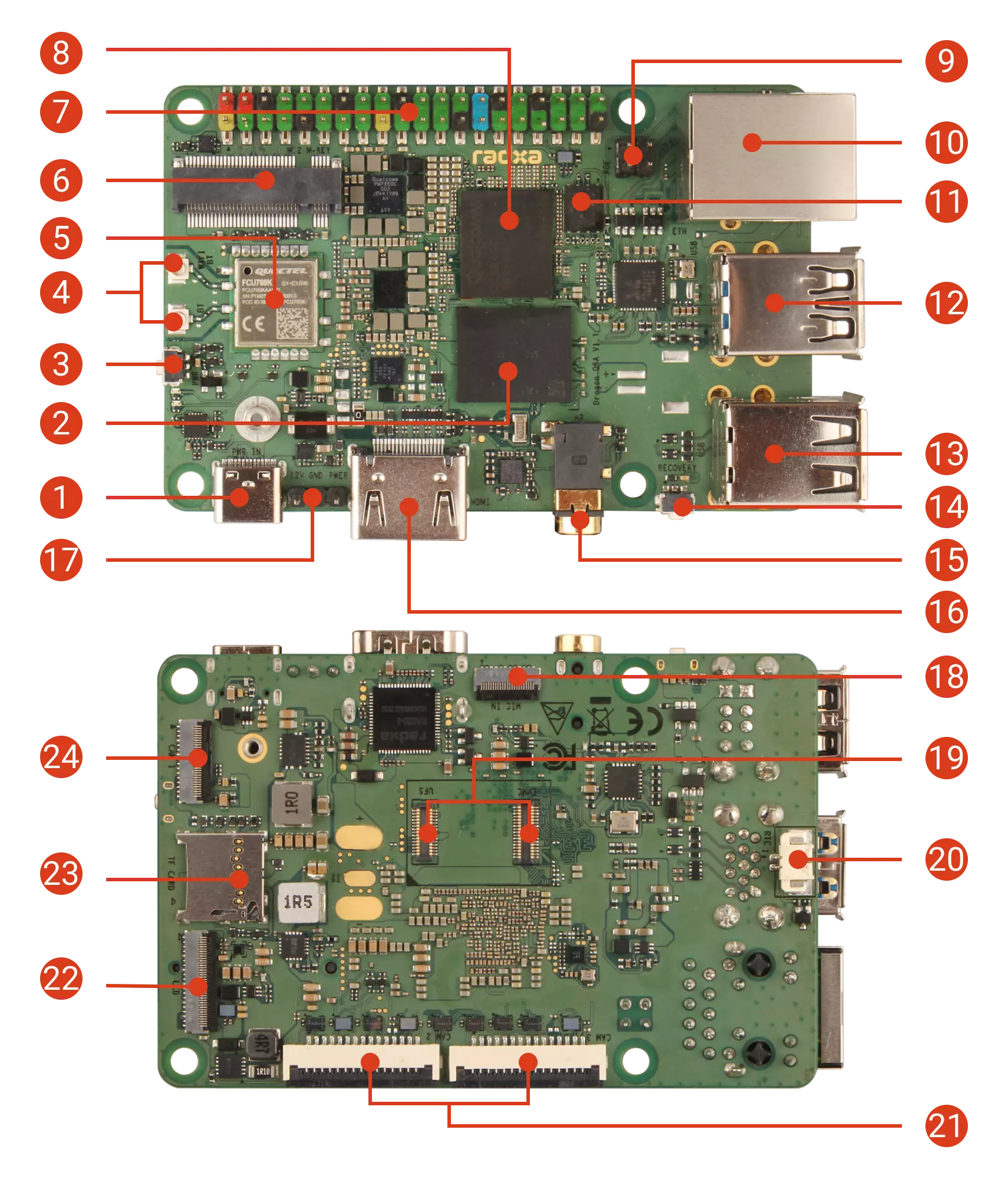

接口说明
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| ① | USB Type-C 接口 | ⑨ | PoE 接口 | ⑰ | 12 V 电源输入接口 |
| ② | LPDDR5 内存 | ⑩ | 千兆以太网接口（支持 PoE） | ⑱ | 麦克风输入接口 |
| ③ | Power 按键 | ⑪ | QSPI Nor Flash | ⑲ | eMMC / UFS 模块二合一接口 |
| ④ | 天线接口 | ⑫ | 2x USB 2.0 Type-A 接口 | ⑳ | RTC 接口 |
| ⑤ | WiFi 6 / BT 5.4 | ⑬ | USB 2.0 Type-A 接口（上层） USB 3.1 Type-A 接口（下层） | ㉑ | 2x MIPI CSI 2-Lane 接口 |
| ⑥ | M.2 M Key 接口 | ⑭ | EDL 按键 | ㉒ | MIPI DSI 4-Lane 接口 |
| ⑦ | 40 Pin GPIO 排针 | ⑮ | 耳机插孔 | ㉓ | MicroSD 卡槽 |
| ⑧ | Qualcomm QCS6490 | ⑯ | HDMI 接口 | ㉔ | MIPI CSI 4-Lane 接口 |
应用场景
Linux 初学者
作为一款基于 Linux 的单板计算机，可以用于 Linux 入门学习、进阶底层和应用层开发。
机器人开发
作为机器人开发的主控，提供优秀的性能和丰富的硬件接口，方便用户开发机器人应用。
嵌入式开发
引出丰富的 GPIO 接口，支持UART、SPI、I2C等通讯方式，方便用户驱动各种硬件。
AI 开发
内置 Hexagon DSP + Hexagon Tensor Accelerator，联合AI算力最高可达 12 TOPS，加速 AI 开发。
系统平台
基于高通 QCS6490 SoC，支持多种操作系统：
- Ubuntu Linux
- Qualcomm Linux（基于 Yocto 开发）
- Android 15 (CS) 或 Android 16 (ES) 系统
