瑞莎 4K 摄像头

瑞莎 Dragon Q6A 的板载 MIPI CSI 接口可用于连接瑞莎 4K 摄像头，实现图像采集功能。

接口规格

摄像头接口

瑞莎 Camera 4K 摄像头接口规格如下：

• 接口类型：31-Pin 0.3 mm 间距 SMD 卧式 FPC 接口
• 连接方式：翻盖式，下接触

主板 MIPI CSI 接口

瑞莎 Dragon Q6A 的主板 MIPI CSI 接口规格如下：

• 接口类型：31-Pin 0.3 mm 间距 SMD 卧式 FPC 接口
• 连接方式：翻盖式，下接触

摄像头排线

使用 31-Pin 0.3 mm 间距转 31-Pin 0.3mm 间距异面 FPC 排线

硬件连接

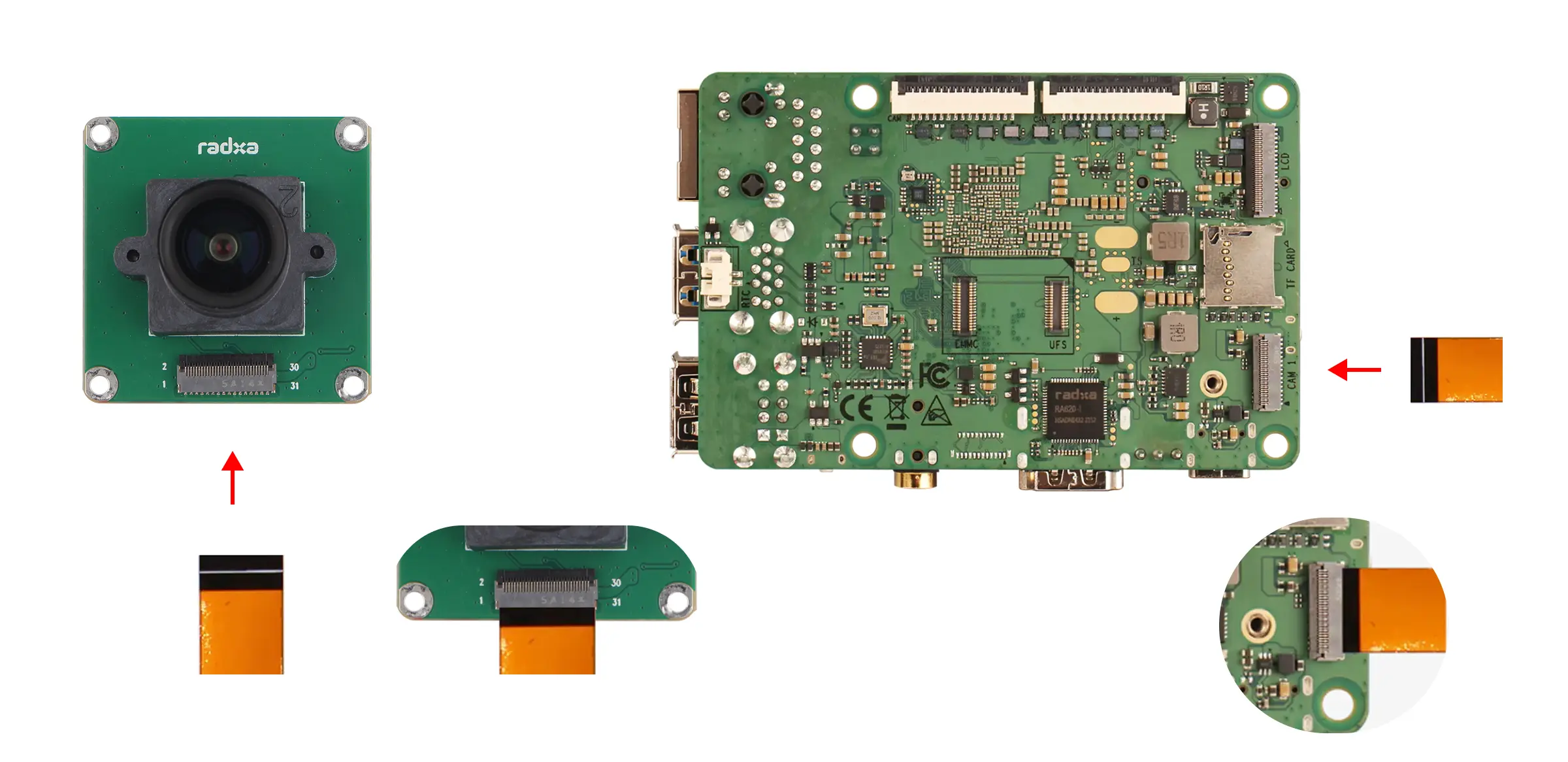

将 FPC 排线的 31-Pin 金属接触点末端插入摄像头接口，将 FPC 排线的 31-Pin 金属接触点末端插入主板 MIPI CSI 接口。

注意事项

• 确保排线两侧边缘与插座边缘平齐，无歪斜或部分裸露的触点
• 确认排线无折痕、无松动，且锁扣处闭合状态

软件使能

使用瑞莎系统自带的 Rsetup 工具使能瑞莎 Camera 4K 摄像头。

Rsetup 使用指南

• 选中选项 ： 对应选项会高亮显示
• 确认选择 ： 按 Enter
• 取消选择 ： 按 ESC
• 切换选项 ： 按 Up 、 Down 、 Left 、 Right 控制
• 多选界面 ： 按 Space 选择，按 Enter 确认选择；选择对应功能后，对应选项框会出现一个 * ,表示该选项已启用

在终端命令行运行 rsetup 命令启动 Rsetup 工具：

radxa@dragon-q6a$

rsetup

在 Rsetup 工具中依次进入 Overlays -> Manage overlays。

1. 通过方向键找到 [ ] Enable Radxa Camera 4K on CAM1 选项
2. 按空格出现 [*] Enable Radxa Camera 4K on CAM1 说明已选中该功能
3. 按 Enter 确认并保存设置，使能摄像头。
4. 重启系统，使配置生效。

提示

若主板有多个 MIPI CSI 接口，Rsetup 可能会显示 [ ] Enable Radxa Camera 4K on CAM * 选项，选择对应 MIPI CSI 接口的选项即可。

预览摄像头

使用 libcamera 预览摄像头画面。

安装依赖

radxa@dragon-q6a$

sudo apt update
sudo apt install build-essential git pkg-config -y
sudo apt install meson ninja-build -y
sudo apt install python3-pip python3-yaml python3-jinja2 python3-ply python3-pyparsing -y
sudo apt install libyaml-dev libevent-dev -y
sudo apt install libudev-dev libgnutls28-dev openssl libexpat1-dev -y
sudo apt install libdrm-dev -y
sudo apt install libjpeg-dev -y
sudo apt install libglib2.0-dev -y
sudo apt install qt6-base-dev qt6-base-dev-tools qt6-wayland-dev -y
sudo apt install \
    qtbase5-dev \
    qtbase5-dev-tools \
    qtchooser \
    qt5-qmake \
    qttools5-dev \
    qtdeclarative5-dev \
    libqt5opengl5-dev \
    qml-module-qtquick-controls \
    libgles2-mesa-dev \
    qml-module-qtquick2 -y

编译安装 libcamera

radxa@dragon-q6a$

git clone https://git.linuxtv.org/libcamera.git
cd libcamera
git checkout 02277d4c1a5ae7fee582f635936877435a12db64 # Optional. The following test steps are based on this version of libcamera.
meson setup build --wipe \
    -Dpipelines=simple \
    -Dcam=enabled \
    -Dgstreamer=disabled \
    -Dv4l2=enabled \
    -Dlc-compliance=disabled \
    -Dqcam=enabled
ninja -C build -j$(nproc)
sudo ninja -C build install
sudo ldconfig

设置权限

radxa@dragon-q6a$

sudo chmod 666 /dev/dma_heap/*

启动摄像头

打开系统桌面终端，进入 libcamera 的 build 目录，启动 qcam。

radxa@dragon-q6a$

cd libcamera/build/src/apps/qcam/
./qcam --stream pixelformat=YUYV,width=1920,height=1080
