QAIRT SDK 使用示例

QAIRT 为开发者提供了在 Qualcomm® 硬件加速器上移植和部署 AI 模型所需的所有工具。本文档将详细通过使用 QAIRT 对 resnet50 目标识别模型进行移植，并在板端 Ubuntu 系统上使用 NPU 推理模型为示例，完整讲述使用 QAIRT SDK 将模型移植到 NPU 硬件的方法。

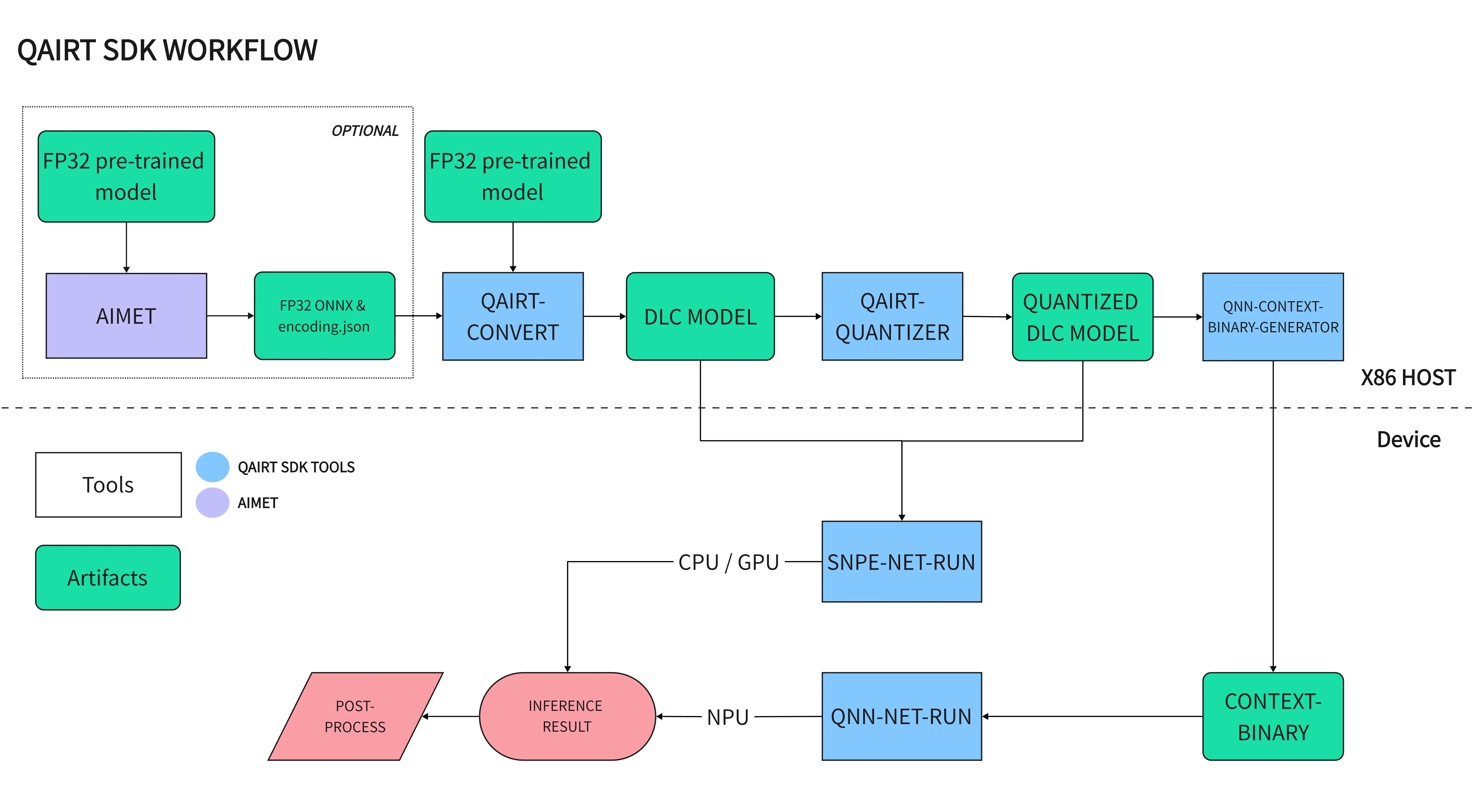

模型移植流程图

QAIRT WORKFLOW

NPU 模型移植步骤

要将主流 AI 模型框架格式模型 (Pytorch, Tensorflow, TFLite, ONNX) 移植到 Qualcomm NPU 进行硬件加速推理需要将模型转换成 Qualcomm NPU 专用的 Context-Binary 格式模型。要转换成 Context-Binary 格式模型需要进行以下步骤：

准备预训练好的浮点模型
使用 AIMET 对预训练模型进行高效模型优化与量化 (可选)
使用 QAIRT 工具将模型转换成浮点 DLC 格式
使用 QAIRT 工具将浮点 DLC 模型进行量化
使用 QAIRT 工具将 DLC 模型转换成 Context-Binary 格式模型
使用 QAIRT 工具使用 NPU 推理 Context-Binary 模型

模型转换示例

准备好 QAIRT 开发环境

提示

请参考 QAIRT SDK 安装 配置好 QAIRT 工作环境

准备预训练模型

请在 QAIRT SDK 中克隆 resnet50 例子仓库

X86 Linux PC

cd qairt/2.37.1.250807/examples/Models/
git clone https://github.com/ZIFENG278/resnet50_qairt_example.git && cd resnet50_qairt_example

这里以 pytorch resnet50 为例子, 导出输入行状为 (batch_size,3,224,224) 的 ONNX 模型。请使用以下脚本导出模型:

X86 Linux PC

python3 export_onnx.py

导出的 onnx 模型保存在 resnet50.onnx

使用 AIMET 对模型进行量化（可选）

AIMET 是独立的开源模型量化库，不包含在 QAIRT SDK 中，在对模型进行移植前，推荐使用 AIMET 对预训练模型进行模型优化与量化，这会最大程度提升模型在推理时的性能和保持模型原有精度。

提示

使用 AIMET 量化与 QAIRT 里的量化并不冲突，AIMET 属于高级量化，QAIRT 量化是普通线型量化。

AIMET 安装请参考 AIMET 量化工具
AIMET 使用请参考 AIMET 使用例子

DLC 模型转换

使用 QAIRT SDK 中的 qairt-converter 可以将 Onnx/TensorFlow/TFLite/PyTorch 框架模型和 AIMET 的输出文件转换成 DLC (Deep Learning Container) 模型文件。 qairt-converter 会通过模型文件的后缀名自动识别模型框架。

提示

此文档后续部分分为使用经过 AIMET 优化与量化的模型文件和原始 ONNX 模型文件的移植步骤，请注意区分。

AIMET
Pretrained ONNX

X86 Linux PC

qairt-converter --input_network ./aimet_quant/resnet50.onnx --quantization_overrides ./aimet_quant/resnet50.encodings --output_path resnet50.dlc -d 'input' 1,3,224,224

qairt-converter 会生成一个量化 DLC 格式的模型文件，保存为 resnet50_aimet.dlc

X86 Linux PC

qairt-converter --input_network ./resnet50.onnx -d 'input' 1,3,224,224

qairt-converter 会生成一个浮点 DLC 格式的模型文件，保存为 resnet50.dlc

提示

此 DLC 文件可以使用 Qualcomm® Neural Processing SDK API 使用 CPU / GPU 推理，详细请参考 SNPE 文档

提示

关于更多 qairt-converter 使用方法请参考 qairt-converter

量化 DLC 模型

提示

AIMET 模型经过 qairt-converter得到的 DLC 模型已经是量化模型，使用 AIMET 模型可以跳过此量化步骤

NPU 仅支持经过量化后的模型，在转换成 Context-Binary 格式模型前，需要将浮点 DLC 模型进行量化， QAIRT 提供了一个量化工具 qairt-quantizer，可使用量化算法将 DLC 模型量化为 INT8/INT16 类型。

准备校准集合

scripts 里的 create_resnet50_raws.py 脚本可以制作 resnet50 模型输入的 raw 格式文件作为量化输入

X86 Linux PC

cd scripts
python3 create_resnet50_raws.py --dest ../data/calibration/crop --img_folder ../data/calibration/ --size 224

准备校准集合文件列表

scripts 里的 create_file_list.py 脚本可以制作模型量化校准文件列表

X86 Linux PC

cd scripts
python3 create_file_list.py --input_dir ../data/calibration/crop/ --output_filename ../model/calib_list.txt -e *.raw

生成的 calib_list.txt 里是校准 raw 文件的绝对路经

进行 DLC 模型量化

X86 Linux PC

cd model
qairt-quantizer --input_dlc ./resnet50.dlc --input_list ./calib_list.txt  --output_dlc resnet50_quantized.dlc

生成目标量化模型保存在 resnet50_quantized.dlc

提示

关于更多 qairt-quantizer 使用方法请参考 qairt-quantizer

生成 Context-Binary 模型

量化后的 DLC 模型在使用 NPU 进行推理前，需要将 DLC 模型转换成 Context-Binary 格式模型，转换的目的是将 DLC 模型图在目标硬件上运行的指令提前在 host 上准备好，以便可以在 NPU 上进行推理，这样可以减少模型在板端的初始化时间和内存的消耗。

使用 QAIRT SDK 中的 qnn-context-binary-generator 可以将量化后的 DLC 格式模型转化成 Context-Binary 格式模型。

制作模型转换 config 文件

因为在 x86 host 进行特定硬件优化，这里需要制作两个 config 文件

SoC 架构对照表

SoC	dsp_arch	soc_id
QCS6490	v68	35

config_backend.json

请根据 SoC NPU 架构选择相应的 dsp_arch 和 soc_id，这里以 QCS6490 SoC 为例子

X86 Linux PC

vim config_backend.json

{
    "graphs": [
        {
            "graph_names": [
                "resnet50"
            ],
            "vtcm_mb": 0
        }
    ],
    "devices": [
        {
            "dsp_arch": "v68",
            "soc_id": 35
        }
    ]
}

这里指定 4 个参数

graph_names: 模型的图名称列表，与未量化的 DCL 模型文件名同名（不带后缀）

vtcm_mb: 特定内存选项, 要使用设备的最大 VTCM 数量，请将值设置为 0

dsp_arc: NPU 架构

soc_id: SoC 的 id

config_file.json

X86 Linux PC

vim config_file.json

{
    "backend_extensions": {
        "shared_library_path": "libQnnHtpNetRunExtensions.so",
        "config_file_path": "config_backend.json"
    }
}

提示

关于详细构造 backend_extensions json 文件，请参考 qnn-htp-backend-extensions

生成 Context-Binary

AIMET
Pretrained ONNX

X86 Linux PC

qnn-context-binary-generator --model libQnnModelDlc.so --backend libQnnHtp.so --dlc_path resnet50.dlc --output_dir output --binary_file resnet50_quantized --config_file config_file.json

X86 Linux PC

qnn-context-binary-generator --model libQnnModelDlc.so --backend libQnnHtp.so --dlc_path resnet50_quantized.dlc --output_dir output --binary_file resnet50_quantized --config_file config_file.json

生成 Context-Binary 保存在 output/resnet50_quantized.bin

提示

关于更多 qnn-context-binary-generator 使用方法请参考 qnn-context-binary-generator

模型推理

使用 QAIRT SDK 中的 qnn-net-run 可以在板端使用 NPU 推理 Context-Binary 模型，此工具可以作为模型推理的测试工具。

板端克隆例子仓库

Device

cd ~/
git clone https://github.com/ZIFENG278/resnet50_qairt_example.git

拷贝所需文件到板端

拷贝 Context-Binary 模型到板端

X86 Linux PC

scp resnet50_quantized.bin ubuntu@<ip address>:/home/ubuntu/resnet50_qairt_example/model

拷贝 qnn-net-run 可执行文件到板端

X86 Linux PC

cd qairt/2.37.1.250807/bin/aarch64-ubuntu-gcc9.4
scp qnn-net-run ubuntu@<ip address>:/home/ubuntu/resnet50_qairt_example/model

拷贝 qnn-net-run 所需动态库到板端

X86 Linux PC

cd qairt/2.37.1.250807/lib/aarch64-ubuntu-gcc9.4
scp libQnnHtp* ubuntu@<ip address>:/home/ubuntu/resnet50_qairt_example/model

拷贝 NPU 架构专用动态库文件到板端

请根据 SoC NPU 架构选择相应的 hexagon 文件夹, 这里以 QCS6490 为例子
X86 Linux PC
cd qairt/2.37.1.250807/lib/hexagon-v68/unsigned scp ./* [email protected]:/home/ubuntu/resnet50_qairt_example/model

板端推理

qnn-net-run 推理

准备测试输入数据

Context-Binary 模型输入为 raw 数据, 需要先准备模型输入的测试 raw 数据，与输入数据的列表

Device

cd scripts
python3 create_resnet50_raws.py --dest ../data/test/crop --img_folder ../data/test/ --size 224
python3 create_file_list.py --input_dir ../data/test/crop/ --output_filename ../model/test_list.txt -e *.raw -r

执行模型推理

Device

cd model
./qnn-net-run --backend ./libQnnHtp.so --retrieve_context ./resnet50_quantized.bin --input_list ./test_list.txt --output_dir output_bin

结果保存在 output_bin 中

提示

关于更多 qnn-net-run 使用方法请参考 qnn-net-run

结果验证

可以使用 python 脚本进行结果验证

Device

cd scripts
python3 show_resnet50_classifications.py --input_list ../model/test_list.txt -o ../model/output_bin/ --labels_file ../data/imagenet_classes.txt

$ python3 show_resnet50_classifications.py --input_list ../model/test_list.txt -o ../model/output_bin/ --labels_file ../data/imagenet_classes.txt
Classification results
../data/test/crop/ILSVRC2012_val_00003441.raw 21.740574 402 acoustic guitar
../data/test/crop/ILSVRC2012_val_00008465.raw 23.423716 927 trifle
../data/test/crop/ILSVRC2012_val_00010218.raw 12.623559 281 tabby
../data/test/crop/ILSVRC2012_val_00044076.raw 18.093769 376 proboscis monkey

通过结果打印与测试图片类容对比，可以确认 resnet50 模型移植到 Qualcomm® NPU 上输出的结果正确。

resnet50 input images
