硬件信息

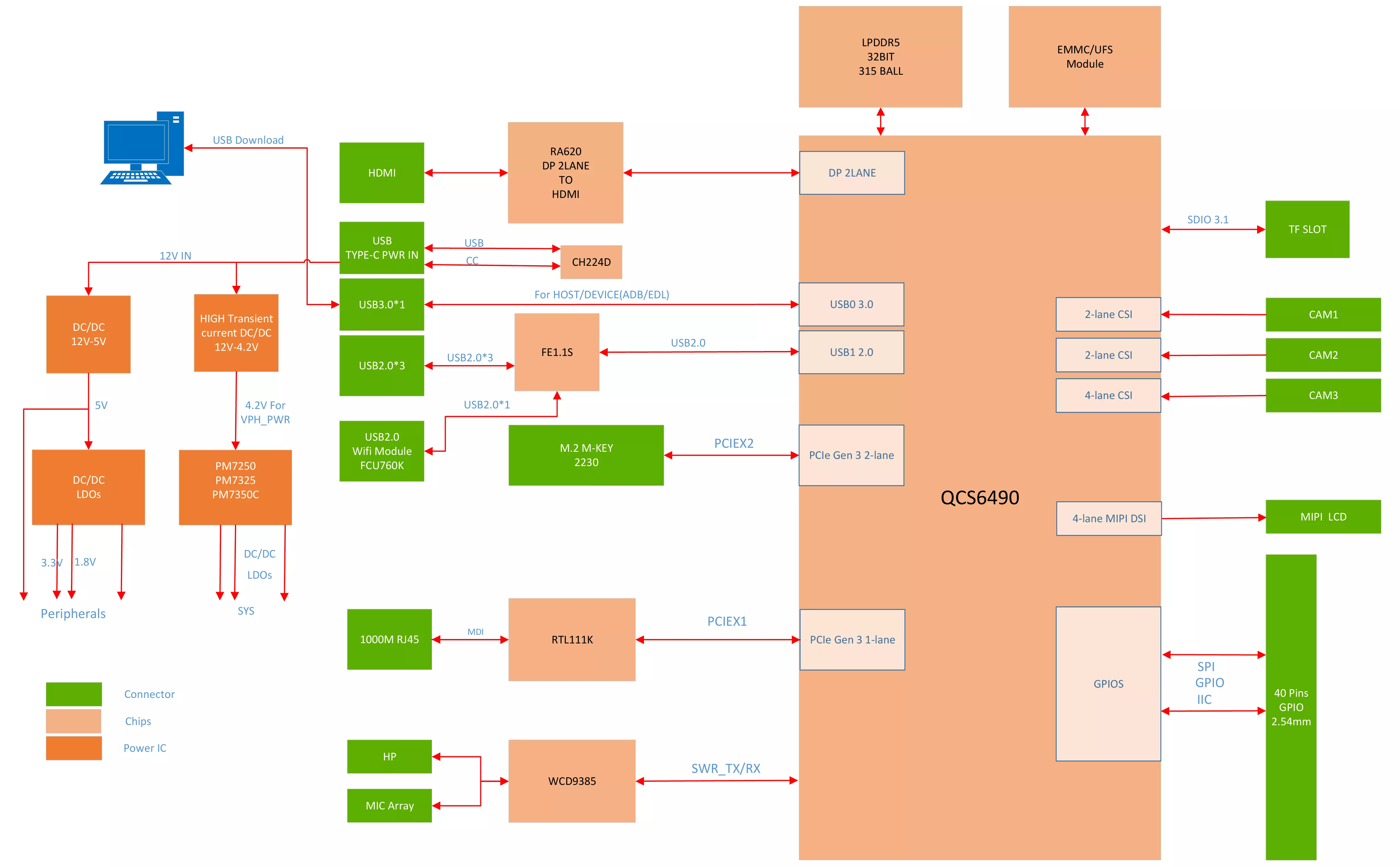

系统框图

接口说明

序号	说明	序号	说明	序号	说明
1	高通 QCS6490	2	40-Pin GPIO 接口	3	M.2 M Key 插槽
4	WiFi 6 / BT 5.4	5	天线接口	6	电源按键
7	用户指示灯	8	电源指示灯	9	Type-C 供电接口
10	电源输入接口	11	MIPI CSI（4 通道）	12	microSD 卡槽
13	MIPI DSI（4 通道）	14	PoE 接口	15	千兆以太网
16	QSPI Nor Flash	17	USB 接口 USB 2.0 Type-A（上层）/ USB 3.1 OTG Type-A（下层）	18	LPDDR5 内存
19	2x USB 2.0 Type-A 接口	20	EDL 按键	21	耳机插孔
22	标准 HDMI	23	eMMC & UFS 模块二合一接口	24	RTC 电池接口
25	2x MIPI CSI（2 通道）

电源输入接口引脚定义

序号 10 为 12V 外部电源输入接口，为 3-Pin 排针，引脚功能如下：

引脚	定义
1	12V
2	GND
3	PWR

外部供电

使用 12V 电源的正极和负极分别连接到主板的 12V 和 GND 引脚，可对主板进行供电。

危险

请勿接错或者接反电源，不当操作可能导致设备硬件损坏。

外置按键

默认情况下，主板关机状态，PWR 引脚和 GND 引脚短接一下，主板启动；主板开机状态，PWR 引脚和 GND 引脚短接一下，主板出现关机菜单栏。
