瑞莎 Dragon Q8B
产品概述
瑞莎 Dragon Q8B 是一款基于高通骁龙 8cx Gen 3 (高通 SC8280XP) 计算平台的旗舰级主板，采用 5nm 制程工艺，集成 8 核 CPU 与 高通 AI Engine（29+ TOPS），以出色的能效比提供旗舰级算力。
面向边缘计算与智能终端等应用场景，配备双 2.5GbE 网口、三路 4K120 显示输出、超高速存储扩展与丰富的外设接口，助力产品快速从原型走向规模化应用。
产品外观
| 序号 | 视图 | 序号 | 视图 | 序号 | 视图 |
|---|---|---|---|---|---|
| ① | Dragon Q8B 正视图 | ② | Dragon Q8B 侧视图 | ③ | Dragon Q8B 背视图 |
产品规格
| 产品名称 | 瑞莎 Dragon Q8B |
|---|---|
| 主控型号 | 高通骁龙 8cx Gen 3 (高通 SC8280XP) |
| 中央处理器 | 高通 Kryo™ CPU - 8 核 CPU, 4x Kryo Prime @3.0GHz + 4x Kryo Gold @2.4GHz - 64 位 CPU 架构 |
| 图形处理器 | 高通 Adreno™ GPU - 支持 DirectX - 支持 DirectML |
| 神经网络处理器 | 高通 Hexagon™ |
| AI 性能 | 高通 AI Engine - 高达 29+ TOPS |
| 感知与加速 | 高通 Hexagon 处理器 高通 感知中枢 |
| 制程 | 5nm 制程工艺 |
| 内存 | LPDDR4X - 容量: 最大可选 32GB - 数据传输速率: 最高 4266 MT/s - 内存总线宽度: 128 位 (8 通道, 每通道 16 位) |
| 编解码 | 高通 Adreno VPU（第五代 UHD 视频处理单元） - 视频解码：最高支持 4K120 - 视频编码：最高支持 4K60 - 原生解码支持：H.265 Main 10 / H.265 Main / H.264 High / VP9 Profile 2 - 原生编码支持：H.265 Main 10 / H.265 Main / H.264 High |
| 存储 | 1x microSD 卡槽 1x UFS 模块接口 (UFS 3.1 gear 4 x2) 1x M.2 M Key 2280 插槽 (PCIe 3.0 x4) 1x M.2 M Key 2280 插槽 (PCIe 3.0 x2) |
| 显示 | 1x HDMI 2.1 标准接口（Type-A） 2x USB Type-C 接口（USB 3.1，支持 DisplayPort 1.4 Alt 模式） - 高达 4K120 |
| 网络 | 2x 2.5GbE RJ45 端口 1x M.2 E Key 2230 插槽，用于安装 WiFi 6E / 蓝牙 5.3 模组 |
| USB | 2x USB 3.2 Gen 2 Type-C 端口（支持 DisplayPort 1.4 Alt 模式） 2x USB 3.2 Gen 2 Type-A 端口 2x USB 2.0 Type-A 端口 1x USB Type-C 供电口（20V） |
| 音频 | 1x 3.5mm 耳机接口 1x 麦克风接口 |
| 供电 | 1x USB Type-C 供电口 1x 电源输入排针 - 12-20V 电源输入 - 支持外接电源按键 |
| 其他 | 1x 电源按键 1x EDL 按键 1x RTC 接口 1x 风扇接口 1x FPC 接口 (PCIe 3.0 x1) 1x 40-Pin GPIO 排针 - 支持 UART / I2C / SPI / GPIO |
| 操作系统 | Radxa OS Windows Ubuntu Armbian Arch Linux Nix OS Debian ······ |
| 尺寸 | 100 mm x 75 mm |

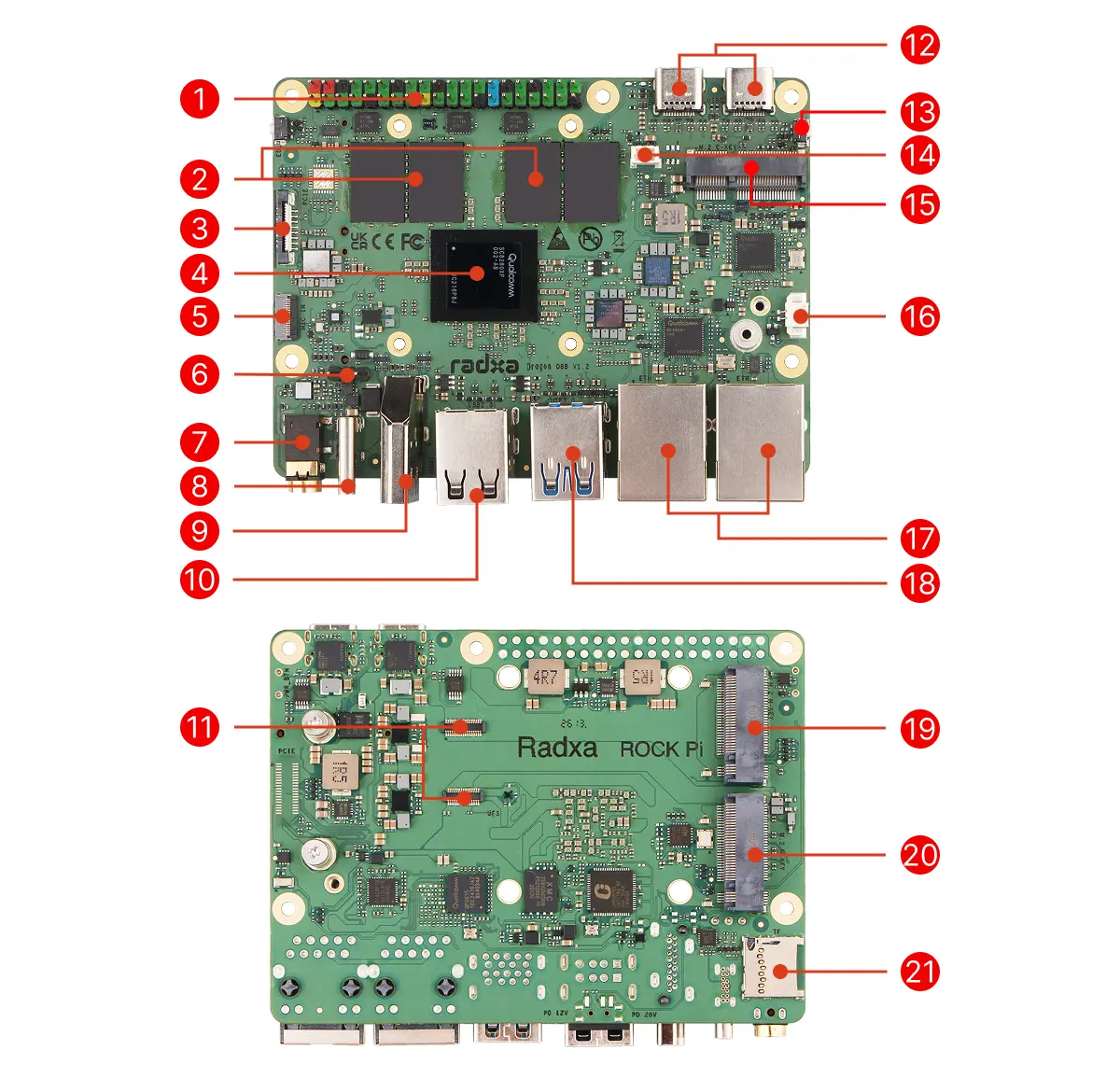

接口说明
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | 40-Pin GPIO 排针 | 2 | LPDDR4X 内存 | 3 | FPC 接口 |
| 4 | 高通骁龙 8cx Gen 3 (高通 SC8280XP) | 5 | 麦克风接口 | 6 | 电源排针 |
| 7 | 3.5 mm 耳机插孔 | 8 | USB Type-C 供电接口（20V） | 9 | HDMI 2.1 接口 |
| 10 | USB 2.0 Type-A 接口 | 11 | UFS 模块接口 | 12 | 2x USB-C（支持 DP Alt 模式） |
| 13 | EDL 按键 | 14 | 风扇接口 | 15 | M.2 E Key 插槽 |
| 16 | RTC 电池接口 | 17 | 2.5GbE 以太网接口 | 18 | 2x USB 3.2 Gen2 Type-A 接口 |
| 19 | M.2 M Key 2280 插槽 - PCIe 3.0 x2 | 20 | M.2 M Key 插槽 - PCIe 3.0 x4 | 21 | microSD 卡槽 |
应用场景
Linux 初学者
作为一款基于 Linux 的单板计算机，可以用于 Linux 入门学习、进阶底层和应用层开发。
机器人开发
作为机器人开发的主控，提供优秀的性能和丰富的硬件接口，方便用户开发机器人应用。
嵌入式开发
引出丰富的 GPIO 接口，支持 UART、SPI、I2C 等通讯方式，方便用户驱动各种硬件。
AI 开发
内置 Qualcomm® AI Engine，综合 AI 算力最高可达 29+ TOPS，加速 AI 开发。
系统平台
基于高通骁龙 8cx Gen 3 (高通 SC8280XP) 主控，支持多种操作系统：
- Radxa OS
- Windows
- Ubuntu
- Armbian
- Arch Linux
- Nix OS
- Debian
- ······
