硬件信息

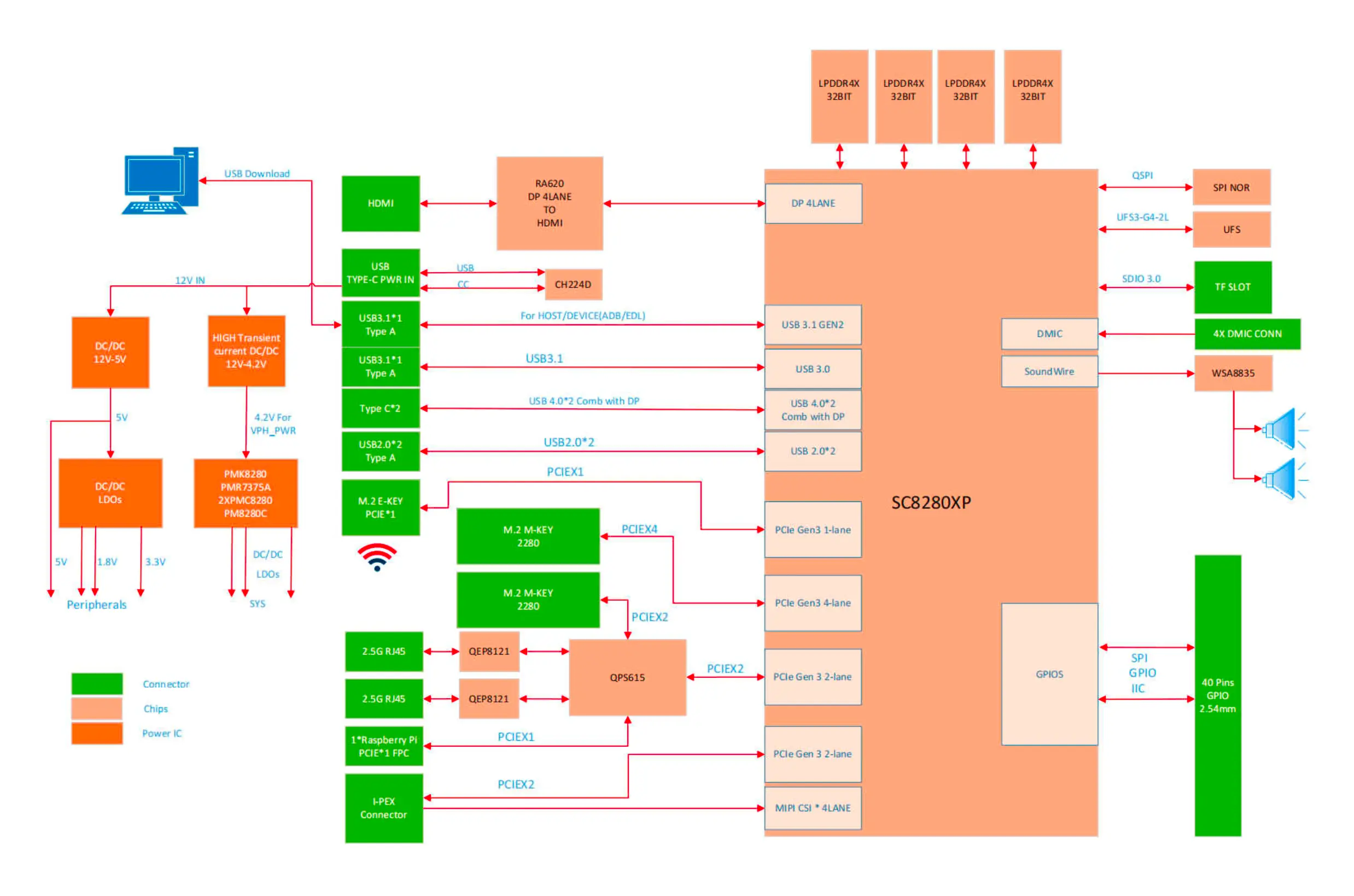

系统框图
接口说明
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | 40-Pin GPIO 排针 | 2 | EDL 按键 | 3 | LPDDR4X 内存 |
| 4 | FPC 接口 | 5 | 高通骁龙 8cx Gen 3 (高通 SC8280XP) | 6 | 麦克风接口 |
| 7 | 电源排针 | 8 | 3.5 mm 耳机插孔 | 9 | USB Type-C 供电接口（20V） |
| 10 | HDMI 2.1 接口 | 11 | USB 2.0 Type-A 接口 | 12 | UFS 模块接口 |
| 13 | 50-Pin B2B 接口 (MIPI CSI / PCIe) | 14 | 2x USB-C（支持 DP Alt 模式） | 15 | 电源按键 |
| 16 | 风扇接口 | 17 | M.2 E Key 插槽 | 18 | RTC 电池接口 |
| 19 | 2.5GbE 以太网接口 | 20 | 2x USB 3.2 Gen2 Type-A 接口 | 21 | M.2 M Key 2280 插槽 - PCIe 3.0 x2 |
| 22 | M.2 M Key 插槽 - PCIe 3.0 x4 | 23 | microSD 卡槽 |
