瑞莎 E24C - 紧凑型高性能网络计算机
产品概述
Radxa E24C 是一款紧凑型高性能网络计算机，搭载瑞芯微RK3528A处理器。它专为路由、边缘网络和工业应用而设计，配备四个千兆以太网端口、4K HDMI输出和NVMe存储扩展，在性能、连接性和可靠性之间实现最佳平衡。
作为一款功能多样的网络设备，E24C 提供了丰富的接口选择和灵活的配置选项，适用于多种网络场景和应用需求。凭借其强大的处理能力和多样化的连接选项，E24C 能够满足从简单的家庭网络到复杂的企业网络解决方案的各种需求。
Radxa E24C 是网络工程师、开发人员和系统集成商的理想之选，它提供了一个强大的平台，可用于部署防火墙、VPN 网关、自定义路由器和边缘计算解决方案。
产品外观
Radxa E24C 裸板相比铝合金外壳版本可以使用更多外设接口；但铝合金外壳提供更坚固的保护！

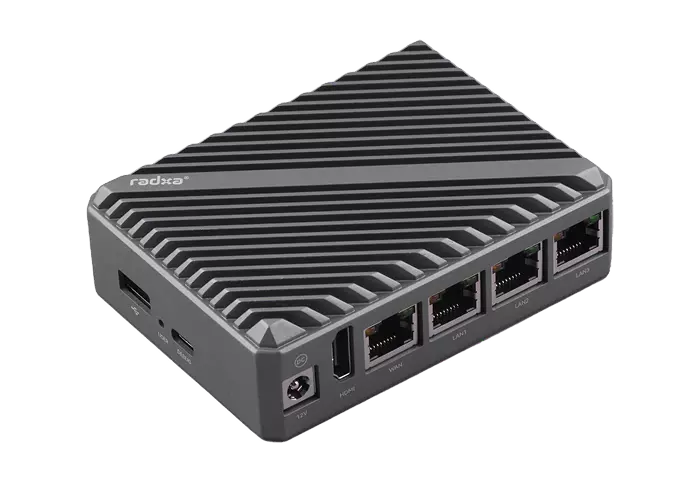

- E24C(外壳版)

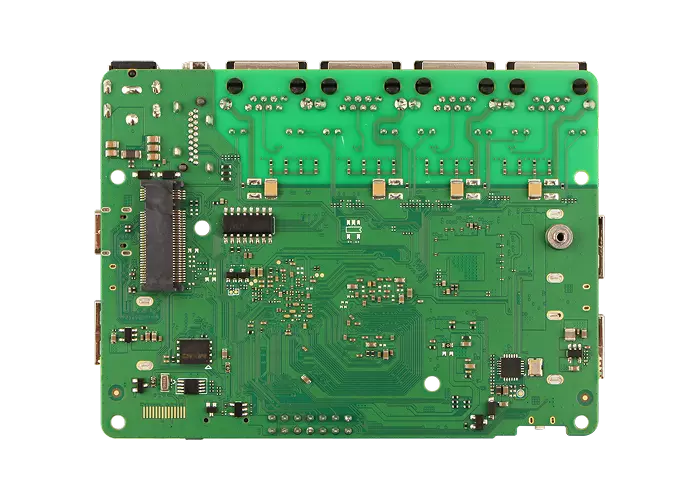

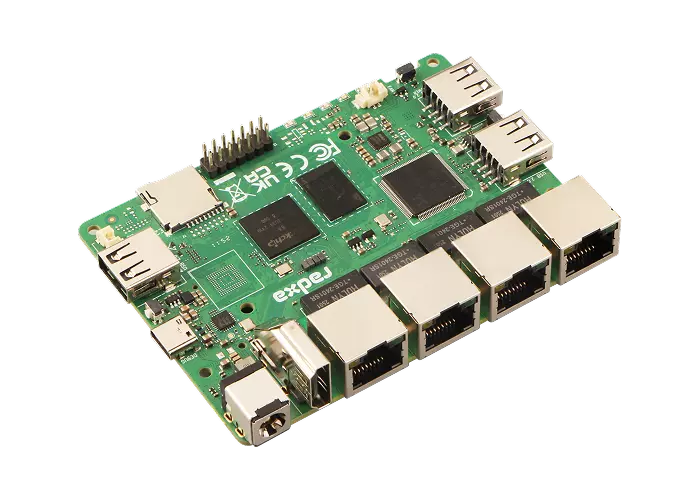

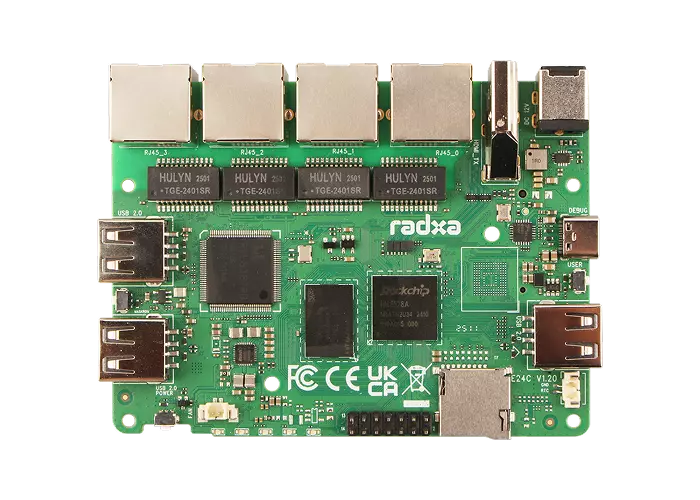

- E24C(裸板)
技术规格
| 参数类别 | 详细规格 |
|---|---|
| 处理器 | |
| SoC | Rockchip RK3528A |
| CPU | 四核 ARM Cortex‑A53，频率最高 2.0GHz |
| GPU | ARM Mali-450 GPU，支持 OpenGL® ES1.1, ES2.0，OpenVG® 1.1 |
| 内存与存储 | |
| 内存(可选) | 1GB/2GB/4GB，LPDDR4 |
| 板载eMMC存储(可选) | 8GB/16GB/32GB，eMMC 5.1标准 |
| 拓展存储 | MicroSD存储卡槽（支持UHS-I） |
| 高速存储 | M.2 PCIe 2.1 NVMe SSD接口（支持2280规格） |
| 网络连接 | |
| 以太网 | 4个千兆以太网端口(WAN/LAN可配置) |
| 网络控制器 | RTL8367RB-CG 内置交换芯片 |
| 外设接口 | |
| USB接口 | 3个USB 2.0 Type-A + 1个USB2.0 Type-C(OTG) |
| 视频输出 | HDMI2.1接口：支持高达4K@60Hz分辨率 |
| 扩展接口 | 14针拓展排针：支持UART、SPI、I2C和电源输出 |
| 其他接口 | 电源按键、Maskrom按键、用户自定义按键、风扇接口、RTC电池接口 |
| 电源与物理特性 | |
| 供电方式 | DC 12V/2A, 接口规格：5.5x2.5mm接口 |
| 功耗 | 典型功耗: 5W（空载）, 最大功耗: 12W（满载） |
| 散热方案 | 铝合金外壳被动散热/可选主动风扇散热 |
| 尺寸（裸板） | 143 × 99 × 25.3 mm |
| 工作温度 | 0°C ~ 70°C |
| 软件支持 | |
| 操作系统 | 支持Debian Linux、OpenWrt等操作系统 |
| 启动方式 | 支持从MicroSD卡、eMMC或NVMe SSD启动 |
接口布局

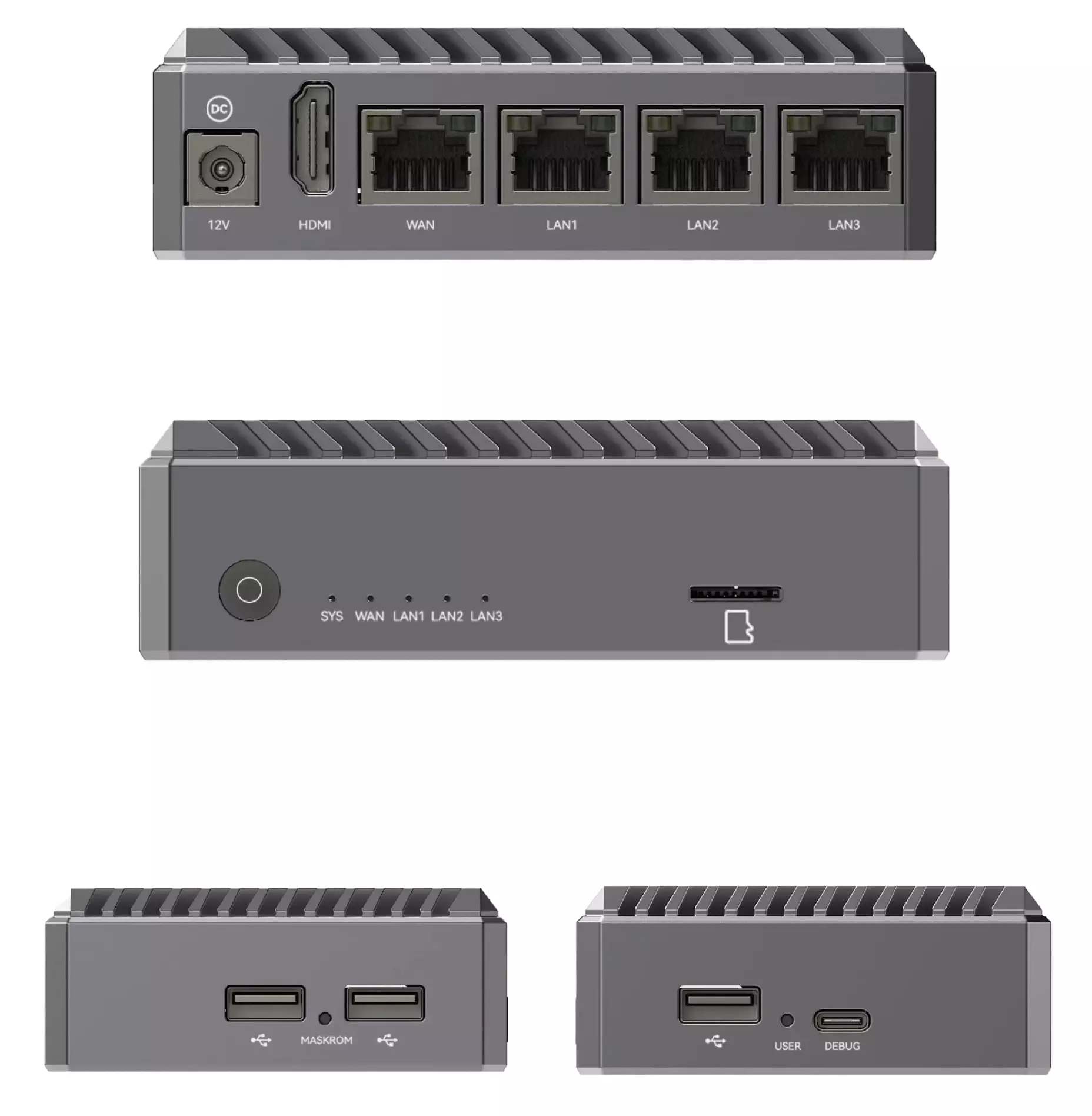

- E24C(外壳版)
- E24C(裸板)

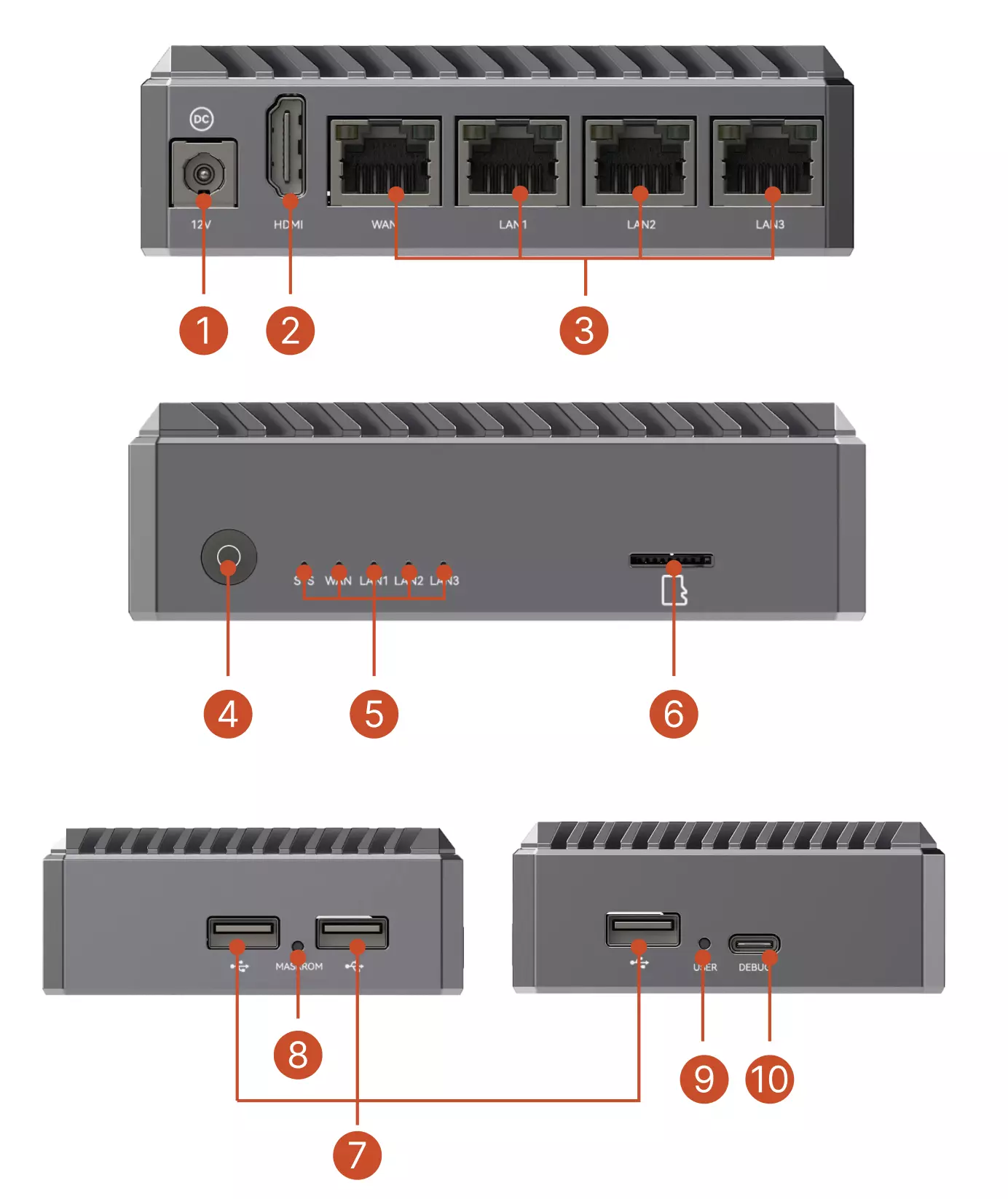

| 序号 | 说明 | 数量 |
|---|---|---|
| ① | 电源接口：DC5525 | 1 |
| ② | HDMI2.1输出接口 | 1 |
| ③ | 千兆以太网接口(WAN/LAN可配置) | 4 |
| ④ | 电源按键 | 1 |
| ⑤ | LED状态指示灯(1个电源指示灯，4个网口指示灯) | 5 |
| ⑥ | MicroSD卡槽 | 1 |
| ⑦ | USB 2.0 Type‑A型接口 | 3 |
| ⑧ | Maskrom按键 | 1 |
| ⑨ | 用户按键 | 1 |
| ⑩ | USB 2.0 Type‑C型接口：从设备加调试二合一接口 | 1 |

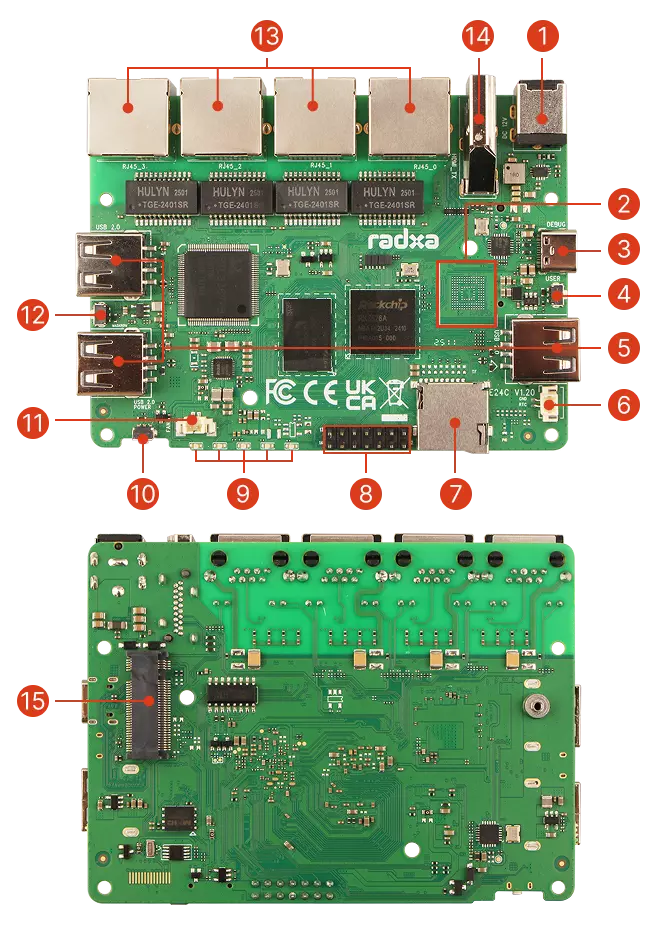

| 序号 | 说明 | 数量 |
|---|---|---|
| ① | 电源接口：DC5525 | 1 |
| ② | 板载eMMC | 1 |
| ③ | USB 2.0 Type‑C型接口：从设备加调试二合一接口 | 1 |
| ④ | 用户按键 | 1 |
| ⑤ | USB 2.0 Type‑A型接口 | 3 |
| ⑥ | RTC电池接口 | 1 |
| ⑦ | MicroSD卡槽 | 1 |
| ⑧ | GPIO：14Pin拓展排针 | 1 |
| ⑨ | LED状态指示灯(1个电源指示灯，4个网口指示灯) | 5 |
| ⑩ | 电源按键 | 1 |
| ⑪ | 风扇接口 | 1 |
| ⑫ | Maskrom按键 | 1 |
| ⑬ | 千兆以太网接口(WAN/LAN可配置) | 4 |
| ⑭ | HDMI2.1输出接口 | 1 |
| ⑮ | M.2 NVME SSD接口 | 1 |
主要特点
- 多功能网络配置：4个千兆以太网端口，支持灵活的WAN/LAN配置
- 可扩展存储：支持M.2 NVMe SSD高速存储扩展
- 开发者友好：Type-C接口支持双模式（OTG数据传输与UART调试）
- 软件生态支持：官方提供Debian Linux和OpenWrt系统支持
系统支持
Radxa E24C支持Debian Linux和OpenWrt两大操作系统，用户可根据不同应用场景灵活选择最适合的系统方案。
Debian Linux
提供完整的Linux桌面环境，适合通用计算和开发需求。
- 提供完整的软件包管理系统
- 适合进行应用开发和测试
- 支持主流编程语言和开发工具
OpenWrt
基于开源的路由器操作系统，适合高度定制化的网络需求。
- 轻量级系统，运行高效
- 模块化设计，灵活配置网络
- 支持各种网络服务和安全功能
包装清单
瑞莎 E24C 提供多种配置选项，标准包装中包含以下物品：
| 物品名称 | 数量 | 备注 |
|---|---|---|
| Radxa E24C 主机 | 1 | 裸板或铝合金外壳版本(根据订购选项) |
| 快速入门指南 | 1 | 纸质说明书 |
根据具体配置，以下配件可能包含或需要单独购买：
- 12V/2A 电源适配器，DC5525 接口
- MicroSD 卡（对于无 eMMC 版本必需）
- M.2 NVMe SSD（对于需要扩展存储的用户）
- USB Type-A 转 Type-C 数据线（用于调试）
- HDMI 数据线（连接显示器）
应用场景
Radxa E24C 凭借其多功能网络接口和强大处理能力，适用于多种应用场景：
网络路由器与防火墙
利用 OpenWrt 系统配置 E24C 作为高性能网络路由器和防火墙，保护家庭或小型办公网络。
- 支持基于状态包检测的防火墙规则
- 内网和外网流量详细监控
- 网络带宽管理与 QoS 控制
VPN 网关
将 E24C 配置为远程访问 VPN 网关，实现安全的远程办公或远程访问家庭网络。
- 支持 OpenVPN、WireGuard 等多种 VPN 协议
- 部署简单，管理便捷
- 低功耗的 24/7 运行方案
家庭多媒体服务器
搭配 NVMe SSD，将 E24C 作为家庭多媒体服务器使用。
- Plex/Emby 媒体服务器
- NAS 文件存储与共享
- DLNA 媒体流服务
边缘计算与物联网网关
作为边缘计算节点或 IoT 网关，收集和处理来自物联网设备的数据。
- 低功耗边缘数据处理
- 支持 MQTT 等物联网协议
- 通过 GPIO 接口连接传感器和外设
小型服务器
基于 Debian Linux，将 E24C 配置为轻量级 Web 服务器、数据库服务器或开发平台。
- 部署 Docker 容器化应用
- 自动化和监控服务
- 配合 SSD 达到更高的存储和运行性能
