快速上手

产品实物图

提示

教程以 Radxa E24C 外壳版作为示意图演示!

E24C 俯视图
E24C 侧视图

使用前提

正常启动和使用 Radxa E24C 设备,您需要准备以下配件:电源适配器、系统启动介质、调试数据线( USB Type-A 转 Type-C 数据线)。

提示

对于不同开发能力的用户,我们建议额外增加以下配件使用 Radxa E24C ,这样会缩短熟悉产品和开发的时间。

  • 初学者

准备配件:电源适配器、系统启动介质、显示器、HDMI数据线

  • 开发者

准备配件:电源适配器、系统启动介质、调试数据线( USB Type-A 转 Type-C 数据线)

说明:其中显示器可以显示系统界面和进行图形化操作!

主板供电

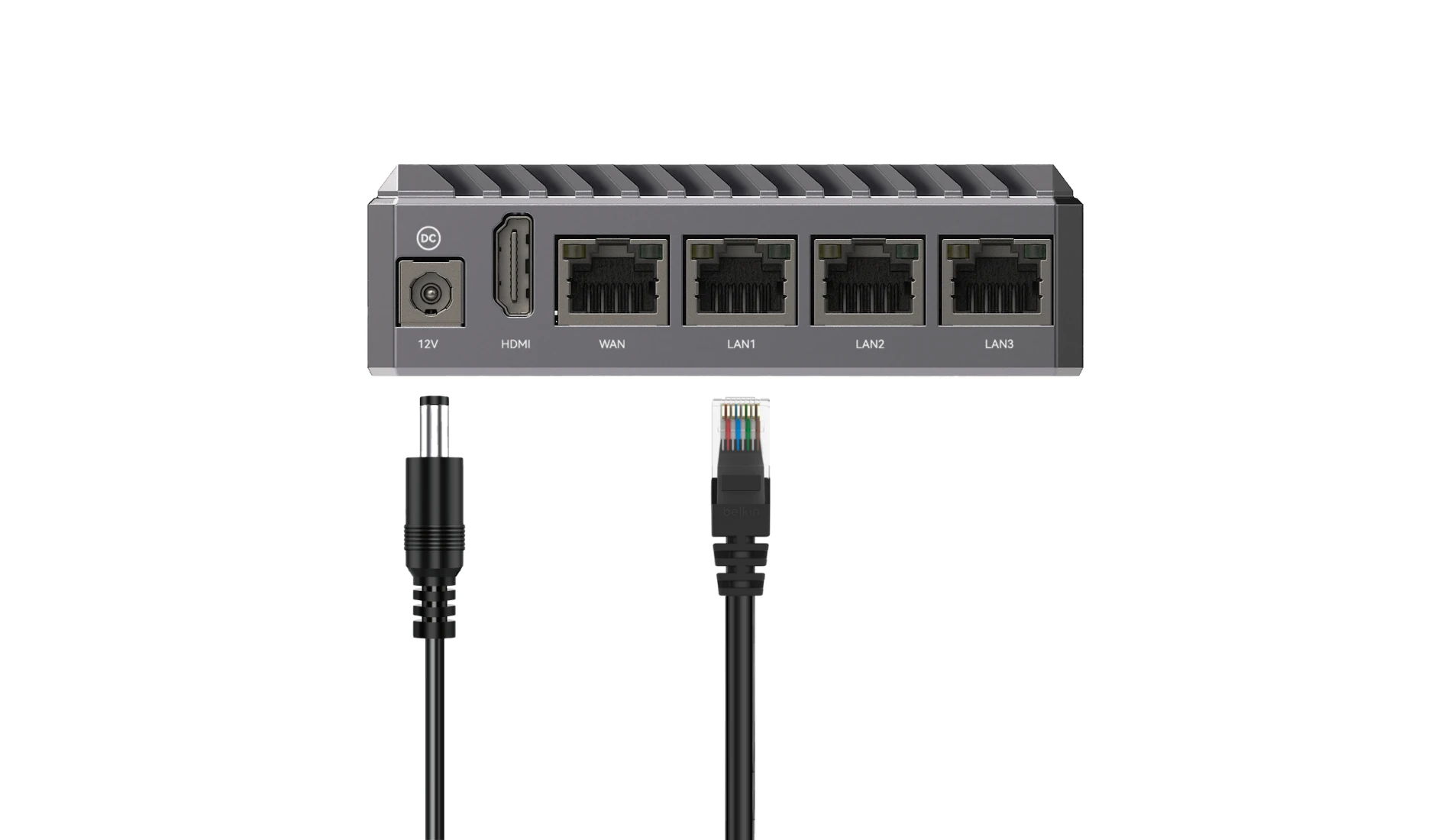

使用 DC5525 接口的 12V/2A 电源适配器进行供电。

提示

Radxa E24C 仅支持 12V 电源输入,建议电流 2A 及以上,以确保所有外设稳定运行。

参考电源:

系统启动介质

Radxa E24C 支持多种配置选购,主要关注主板有无板载 eMMC。

对于无 eMMC 的主板:需要准备 MicroSD 卡和读卡器。

对于有 eMMC 的主板:出厂会提前安装好系统,直接使用即可!

调试数据线

Radxa E24C 上有一个 USB Type‑C 型接口,主要用于调试和访问系统。

安装操作系统

对于无板载 eMMC 系统的用户,需要使用读卡器给 MicroSD 卡写入系统。

  • 系统下载

进入资源下载汇总页面下载对应的操作系统镜像压缩包,下载完成后解压系统镜像压缩包,得到的 *.img 后缀文件就是后面安装系统镜像需要的文件。

提示

下载的系统镜像是一个压缩文件,需要解压后才能通过镜像烧录软件写入到SD卡

  • 硬件连接

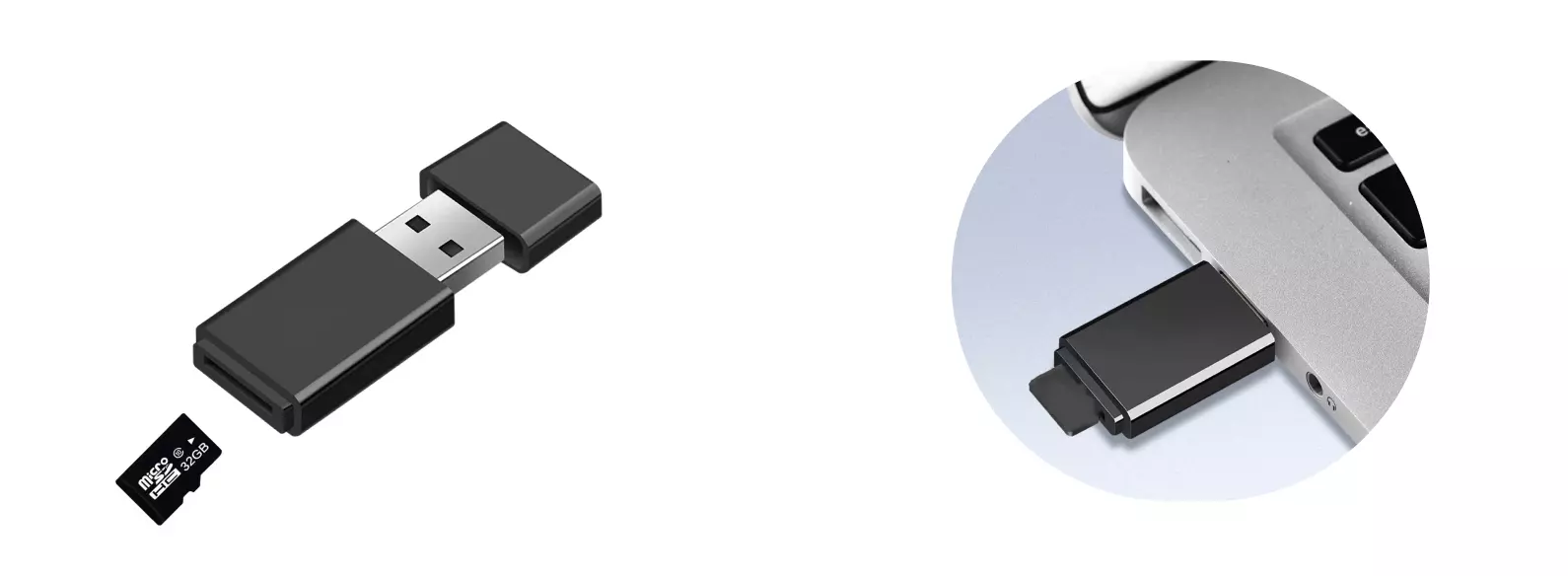

将 MicroSD 卡插入读卡器中,然后将读卡器插入 PC 的 USB 端口上。

  • 镜像烧录工具

我们推荐使用瑞莎合作伙伴 Balena 开发的开源镜像烧录工具 Etcher,该软件使用简单,功能强大,支持 Windows/Linux/macOS 系统使用。

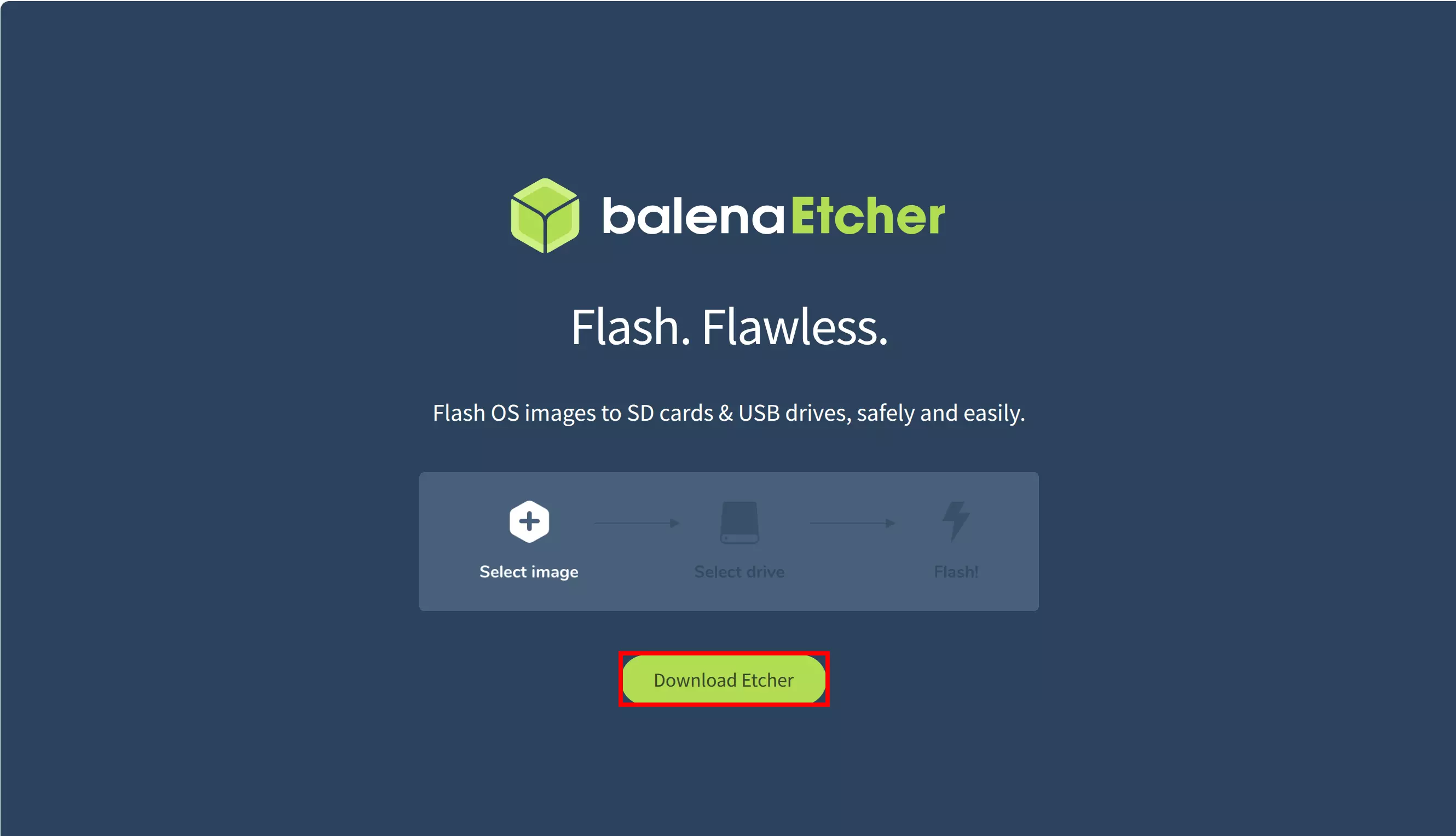

进入官网下载系统对应平台的软件:balenaEtcher

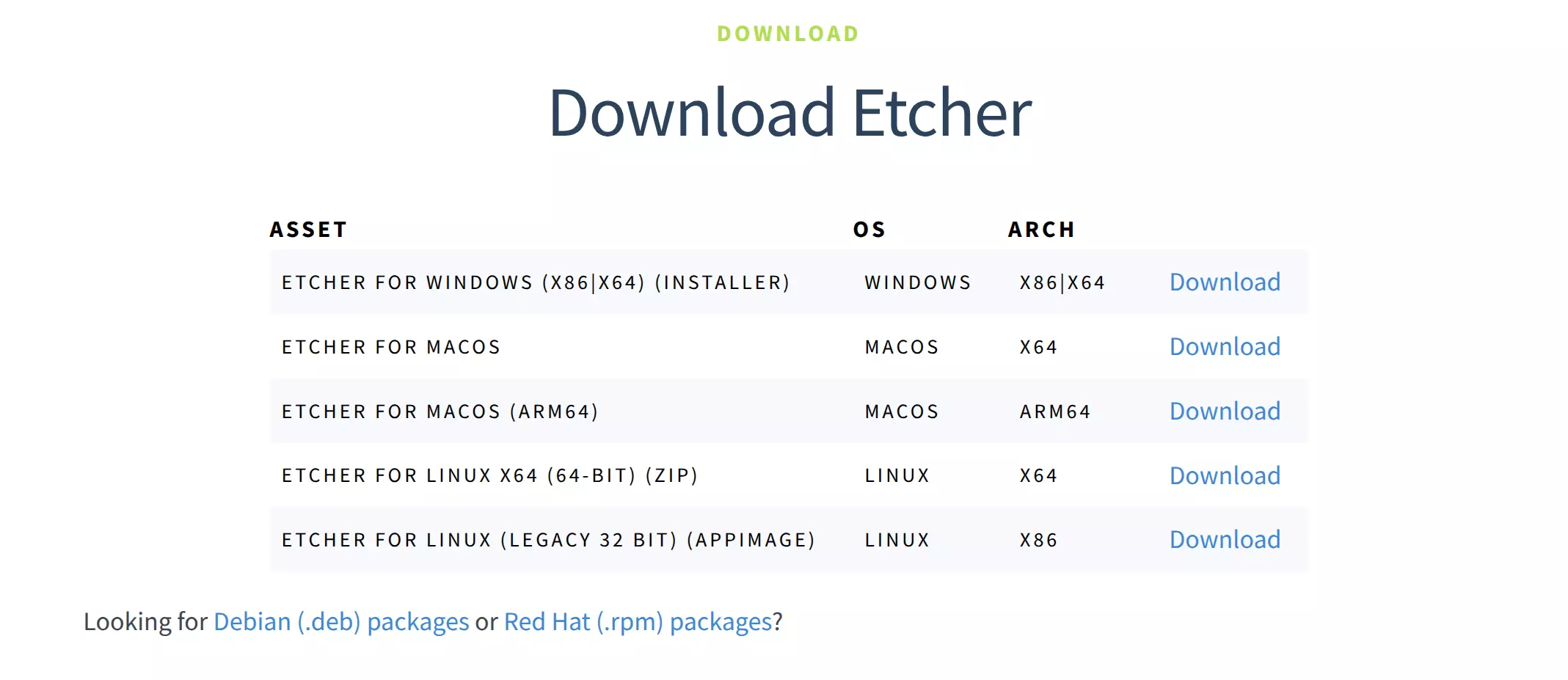

进入下载页面后,选择对应的系统平台进行 Etcher 软件下载。

提示

Windows 和 Linux 只需要打开对应程序就可以使用,无需安装!

  • 安装系统镜像

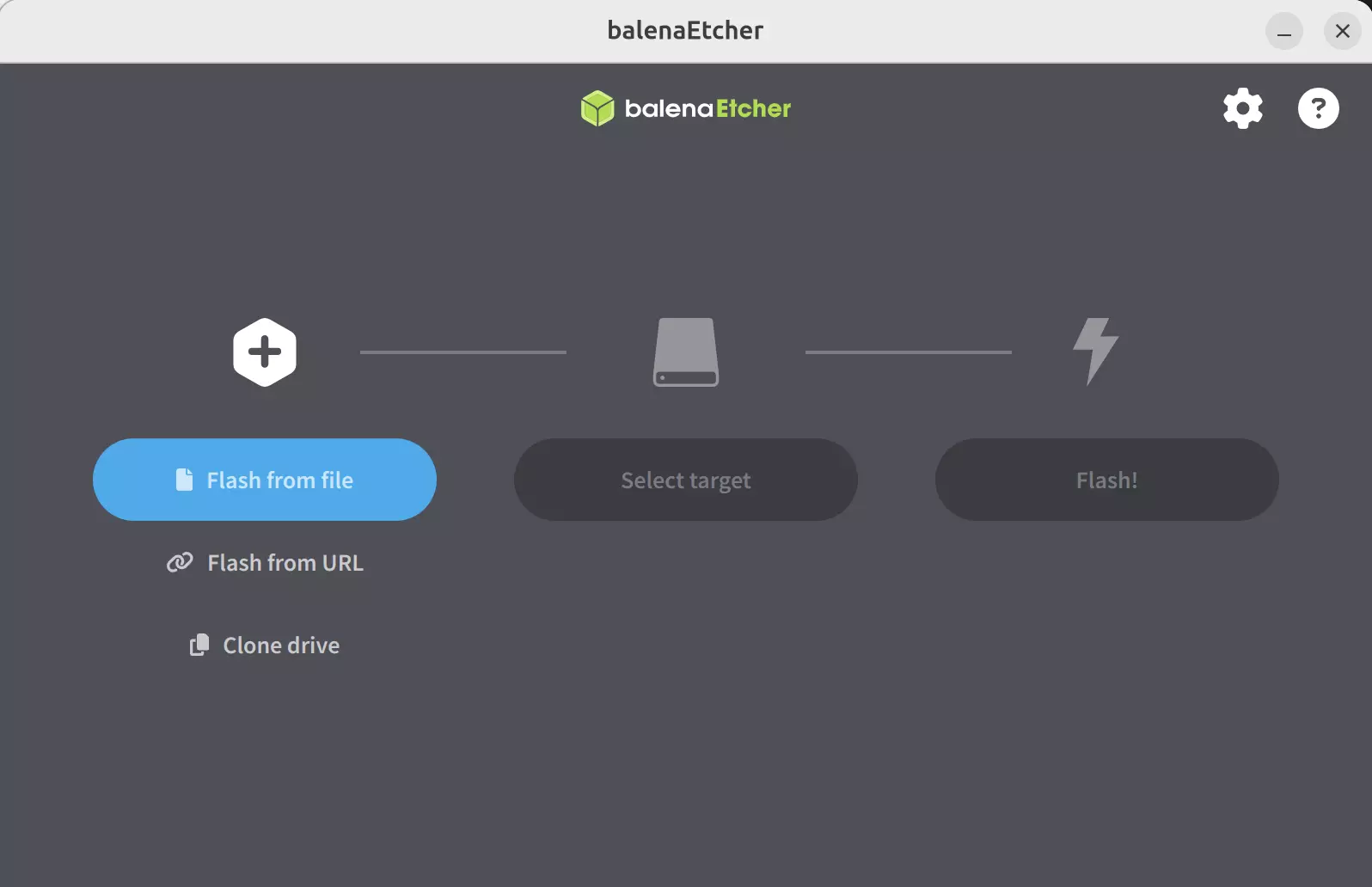

  1. 选择主板对应的系统镜像:点击 Flash from file 选项,选择自己提前下载并解压好的系统镜像文件。

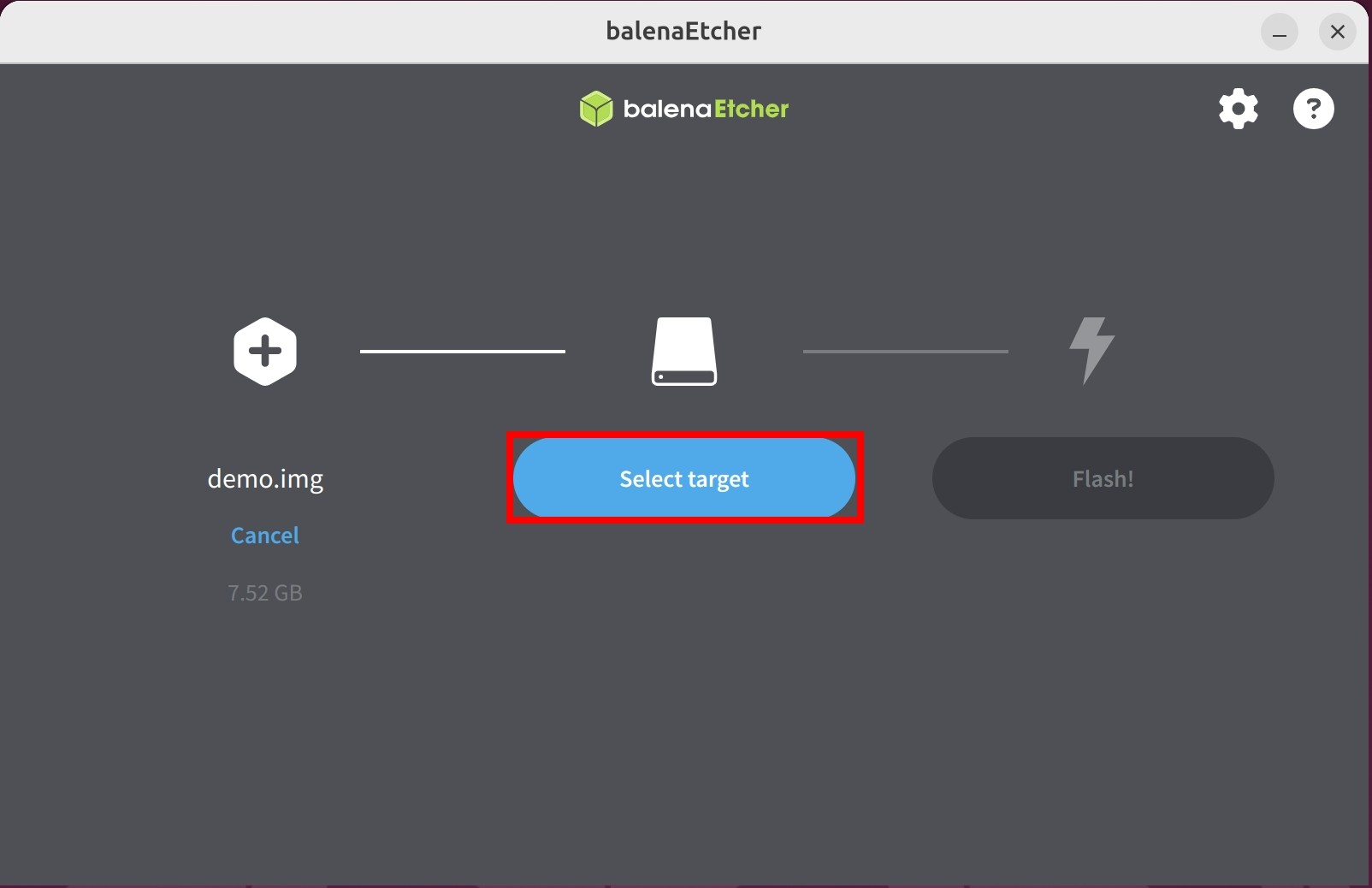

  1. 选择 MicroSD 卡对应的磁盘:点击 Select target 选项,选择自己接入 PC 的读卡器对应磁盘设备。
危险

请勿选错磁盘,否则 Etcher 将格式化被选中的磁盘,造成重要数据丢失!

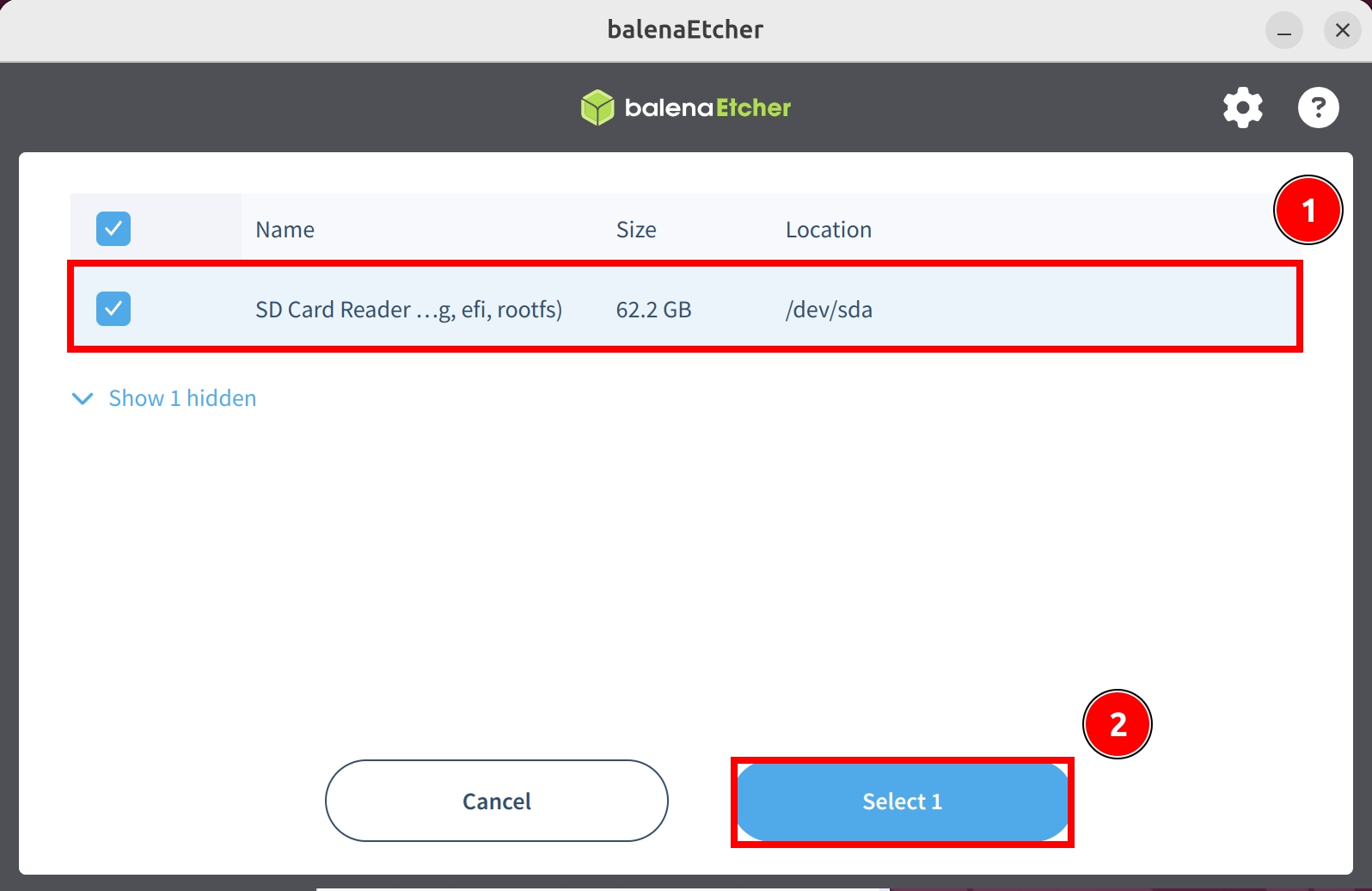

① : 选择需要安装系统镜像的磁盘设备

② : 点击 Select 1 选项确认设备选择

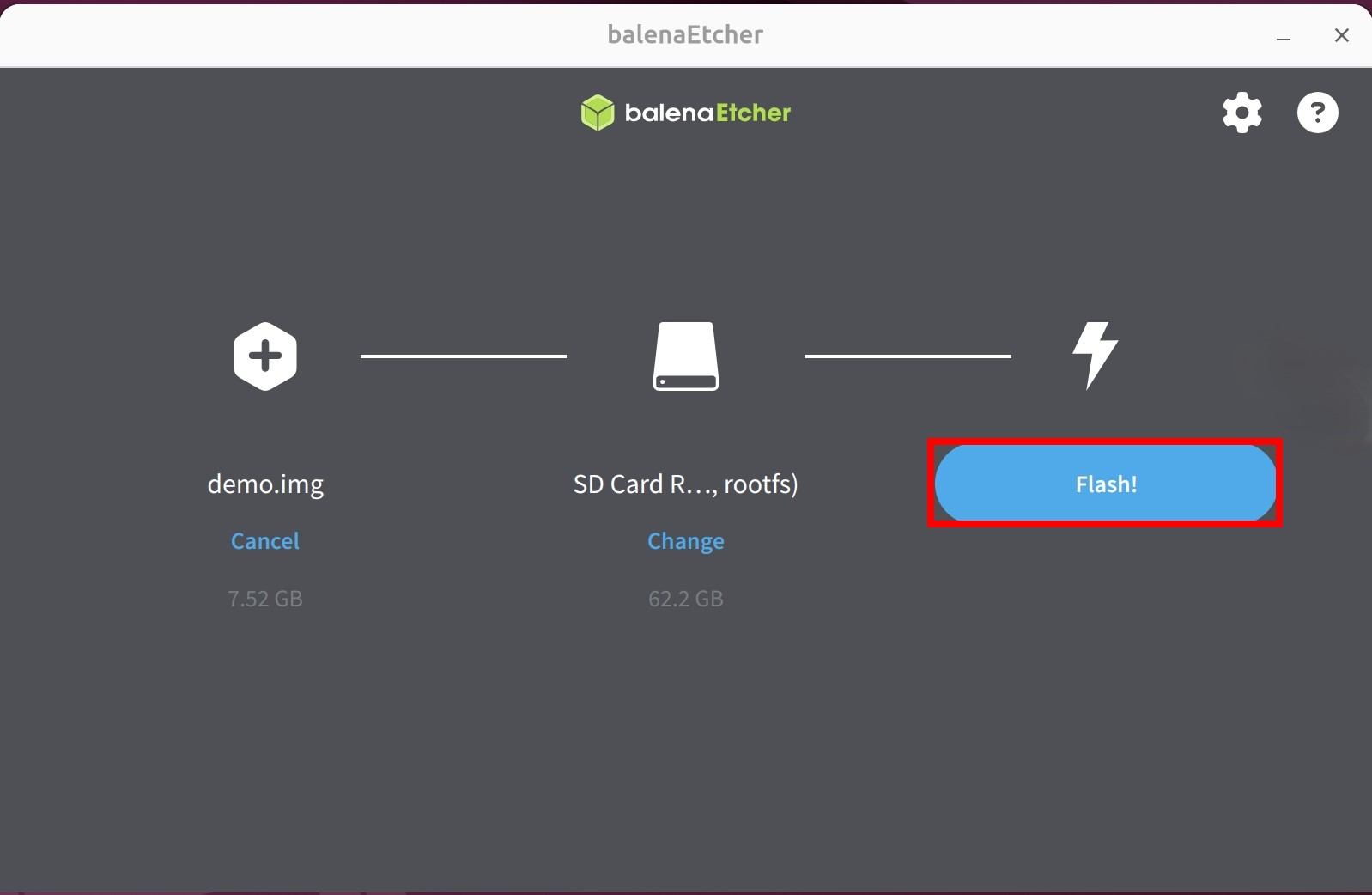

3.开始写入系统镜像:点击 Flash 选项,等待软件自动进行系统镜像的写入和校验。

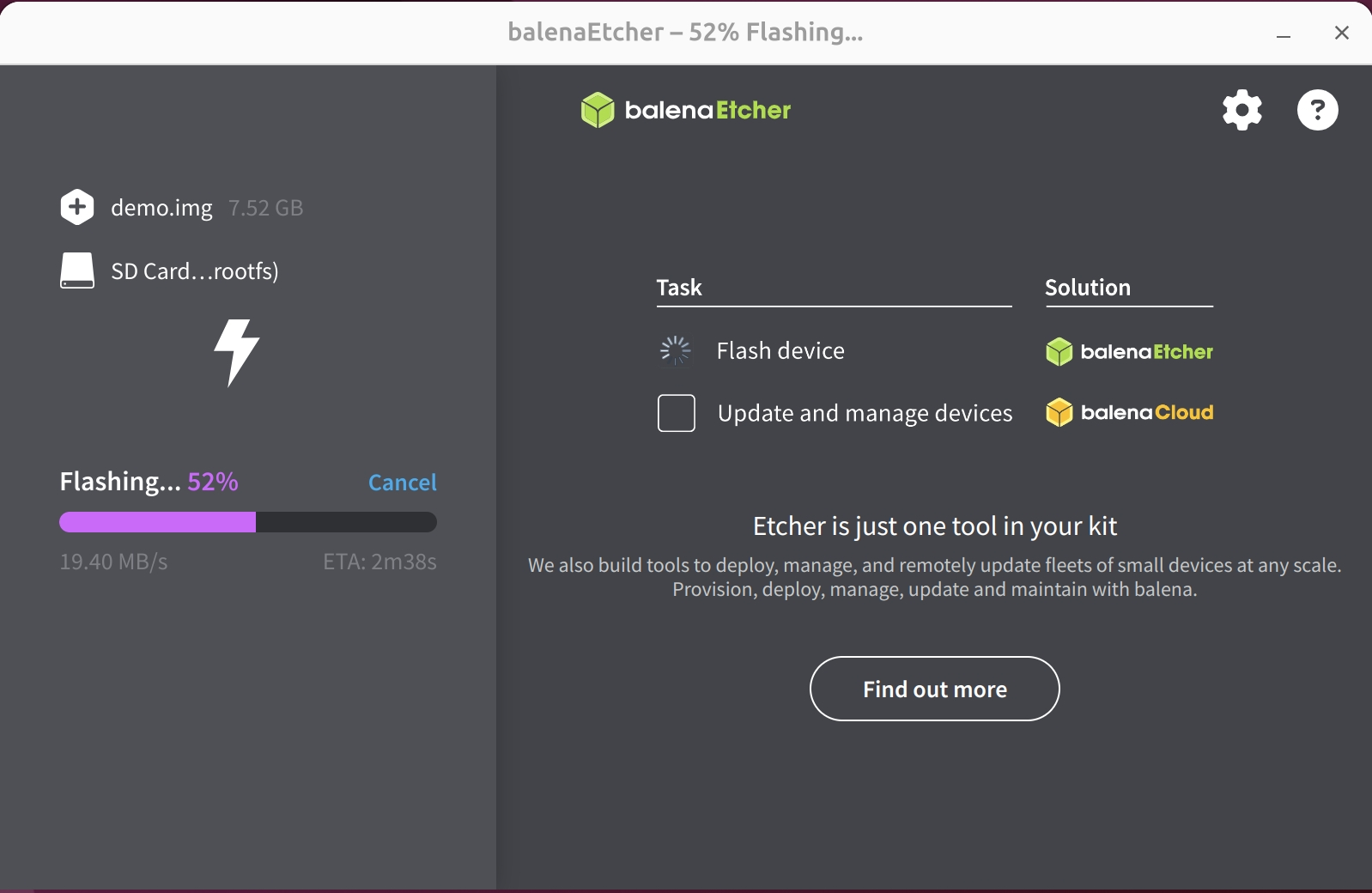

等待系统写入完成

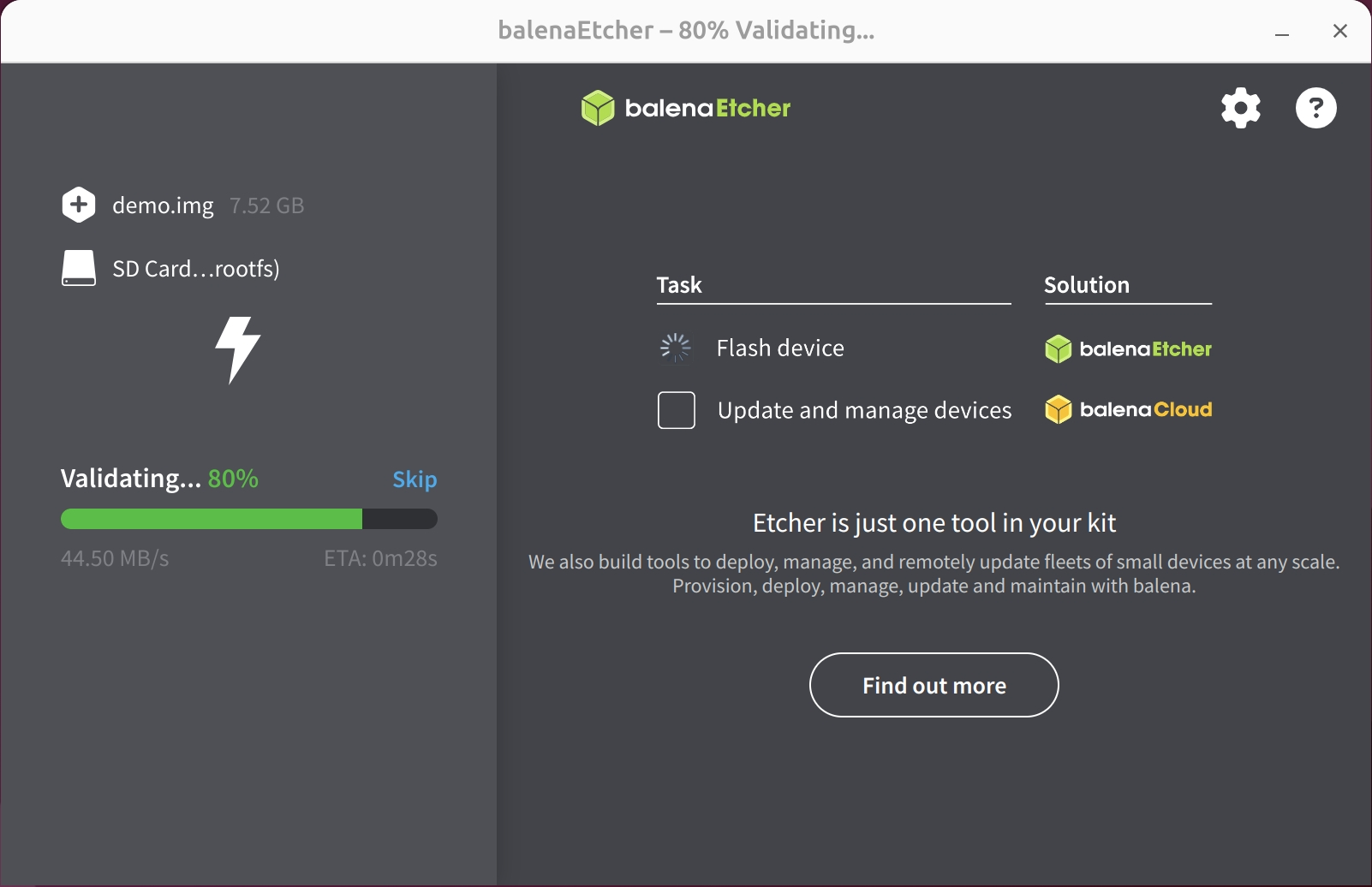

等待系统校验完成

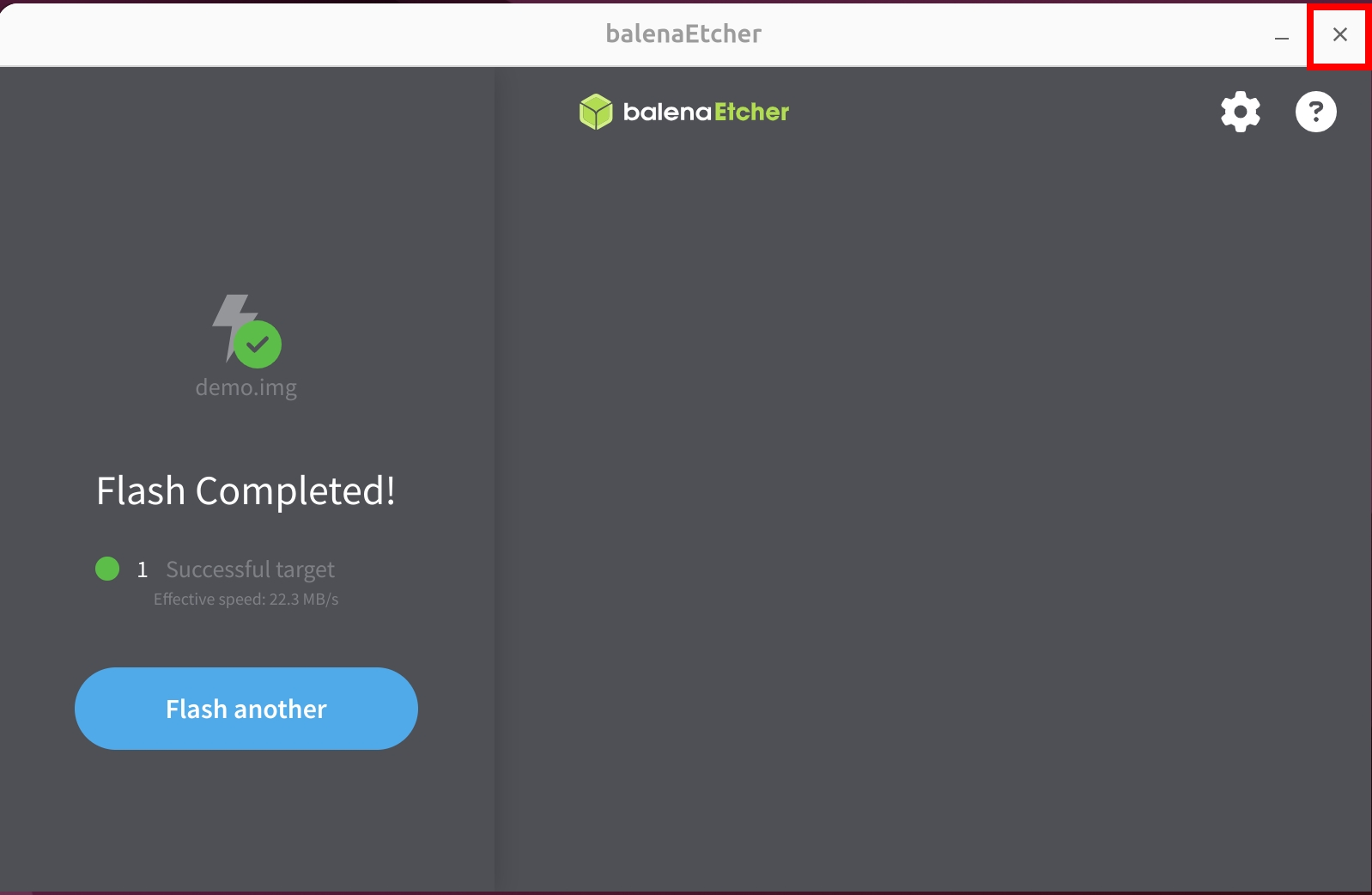

4.成功写入系统镜像后,关闭 Etcher 软件!

启动系统

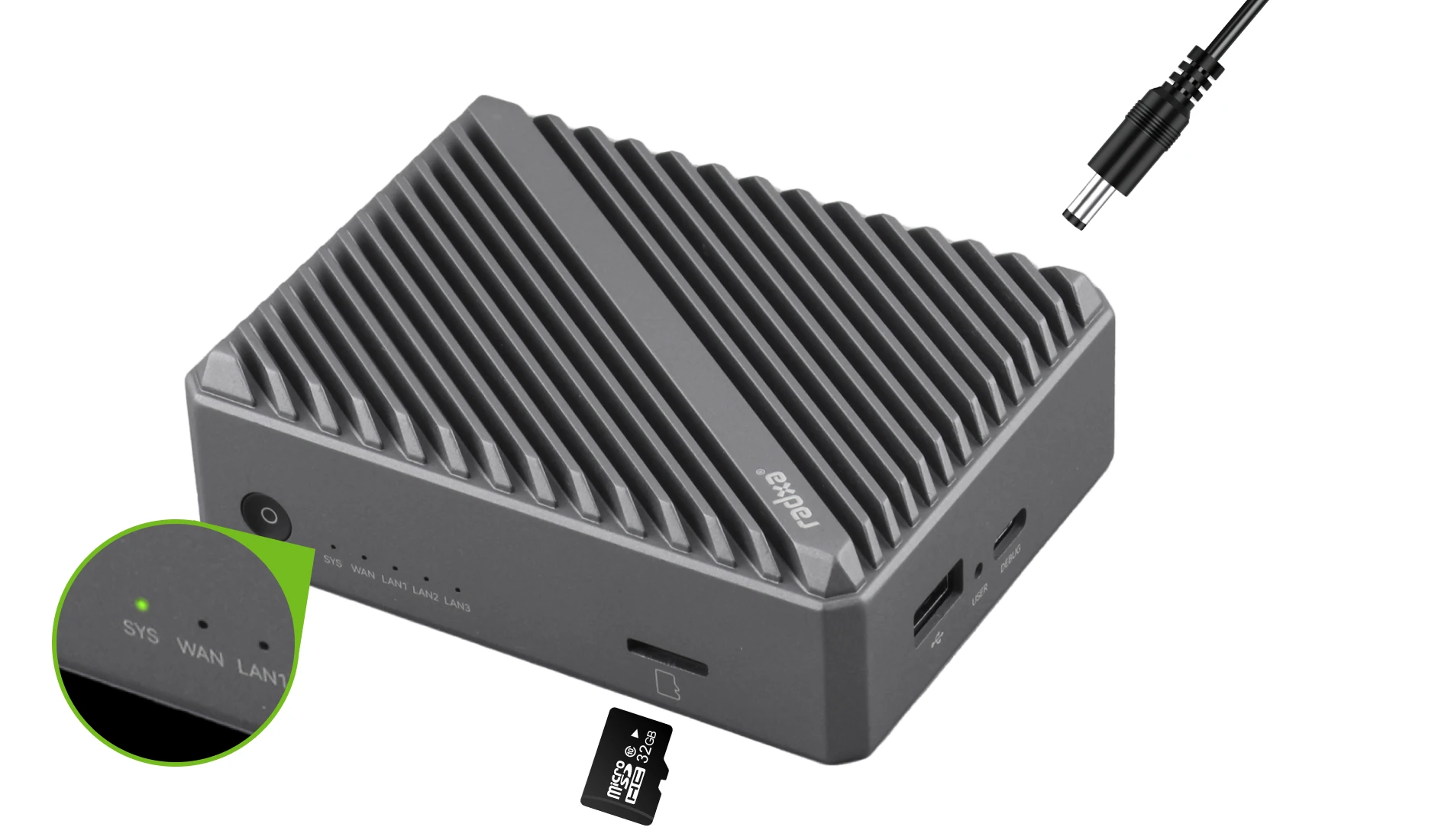

在 MicroSD 卡上完成系统镜像的写入后,我们可以将读卡器上的 MicroSD 卡装入 Radxa E24C 的 MicroSD 卡槽中,然后使用 12V DC 电源适配器启动系统。

系统信息

我们提供 Debian Linux 和 OpenWrt 两大操作系统,用户根据自己的系统使用对应的用户名和密码进行系统登陆。

  • Debian Linux

用户账号:radxa

用户密码:radxa

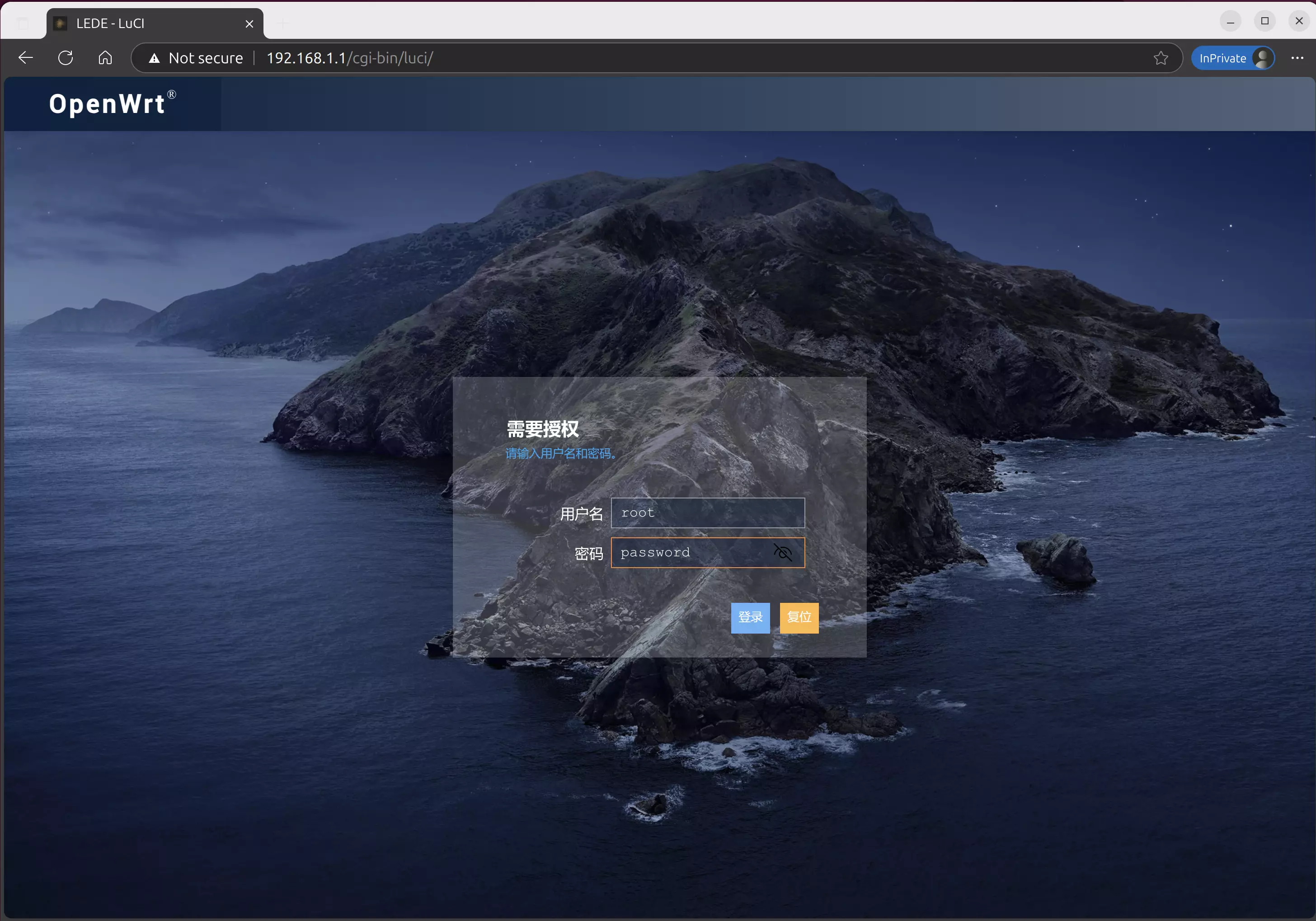

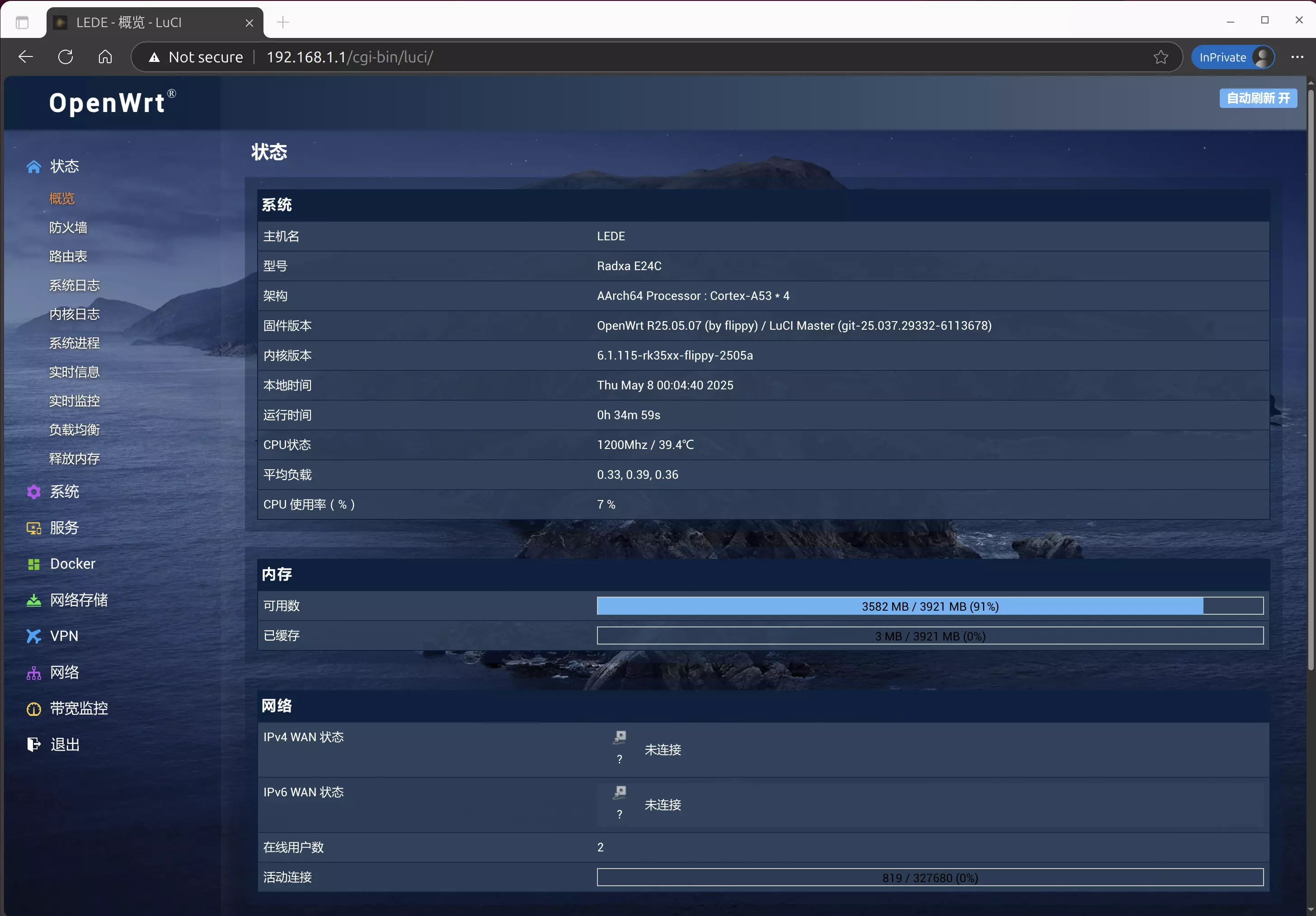

  • OpenWrt

用户账号:root

用户密码:password

登陆系统(串口)

提示

若用户有显示器和 HDMI 数据线,可以直接使用显示器看系统界面进行操作!

硬件连接

在 Radxa E24C 通电的情况下,将 USB Type-A 转 Type-C 数据线的 Type-A 口接电脑,Type-C 口接 Radxa E24C 调试口。

备注
  • Radxa E24C 串口参数

波特率:1500000

数据位:8

停止位:1

无校验位

串口登陆

Windows 平台推荐使用 PuTTY 软件串口登陆 Radxa E24C 系统。

  • PuTTY使用

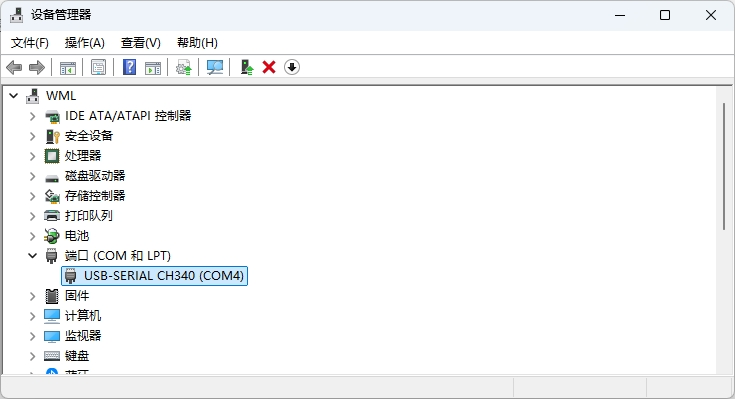

Radxa E24C 和 PC 通过 USB Type-A 转 Type-C 数据线连接后,可以进入系统的设备管理器查看 Radxa E24C 对应的串口号(示意图中 COM4 就是当前系统中对应的 Radxa E24C 设备)。

提示

若系统无法正确识别设备或者设备前面带有感叹号,需要自行安装CH340驱动,完成安装后重启系统。

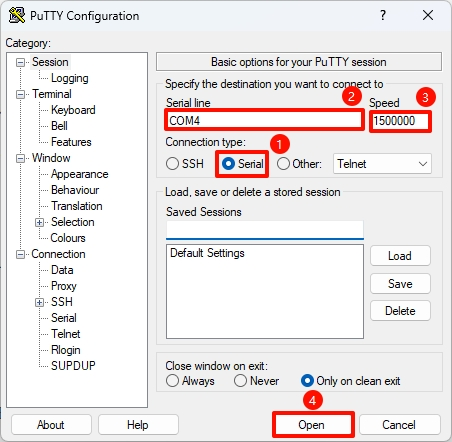

  • 串口登陆选项

① --> Connection type:选择 Serial

② --> Serial line:填写 COM4 (根据设备管理器显示的串口号信息)

③ --> Speed:填写 1500000

④ --> Open:串口连接 Radxa E24C 系统

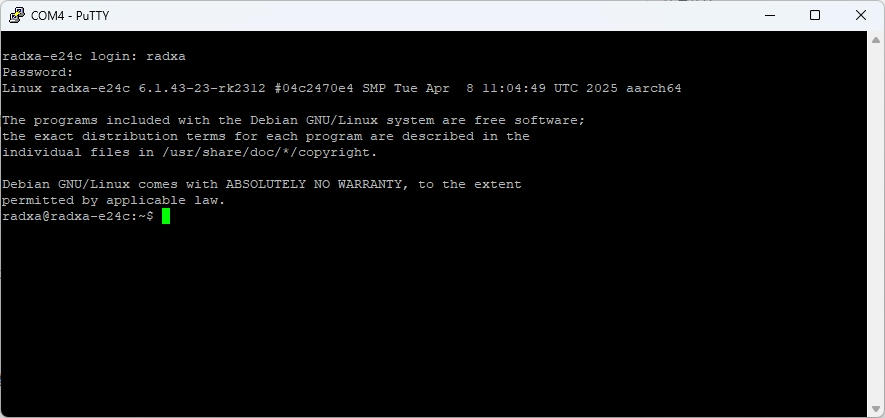

  • 登陆系统

终端内按回车会出现登陆信息,然后使用对应系统的用户账号和密码进行登陆。

终端输入密码不会显示出来,输入完密码按回车登陆。
