串口调试

串口调试是嵌入式开发中通过串行通信接口 (UART) 与主板交互的核心手段,通过串口工具可以查看系统输出的信息和进行调试。

硬件连接

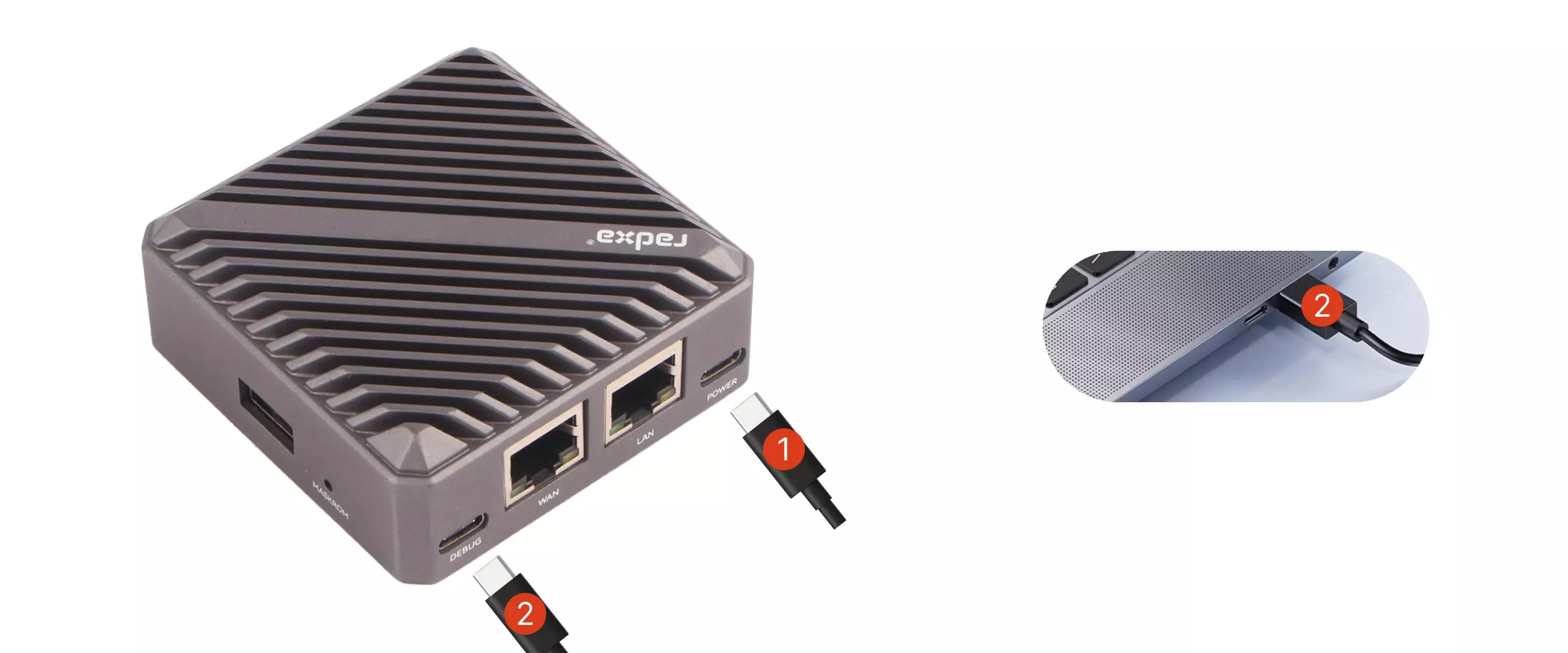

① : 使用电源适配器给主板供电

② : 使用 USB Type-C 数据线连接主板的 Debug 端口和电脑的 USB 端口

Maskrom 模式

若主板进入 Maskrom 模式,使用 USB Type-C 数据线连接主板的 Debug 端口和电脑的 USB 端口,系统会出现两个设备,类似如下信息:

Bus 001 Device 014: ID 1a86:7523 QinHeng Electronics CH340 serial converter
Bus 001 Device 015: ID 2207:350c Fuzhou Rockchip Electronics Company

其中 Bus 001 Device 014 是 CH340 串口调试设备,Bus 001 Device 015 是主板对应的 Maskrom 模式设备。

串口登录

串口通讯参数

波特率:1500000

数据位:8

停止位:1

校验位:无

流控:无

Tabby 使用

我们推荐使用 Tabby 软件进行串口登录,Tabby 是一款功能强大、界面友好的串口调试软件,支持串口、SSH 等多种协议,适配 Windows、macOS、Linux 等主流操作系统。

Tabby 下载

访问 Tabby 官网 下载并安装 Tabby 软件。

Tabby 安装

  • Windows

根据自己的系统架构选择 .exe 文件进行安装。

  • Linux

根据自己的系统架构选择 .deb 文件进行安装。

  • MacOS

根据自己的系统架构选择 .dmg 文件进行安装。

Tabby 使用

双击 Tabby 软件图标打开 Tabby 软件。

串口配置

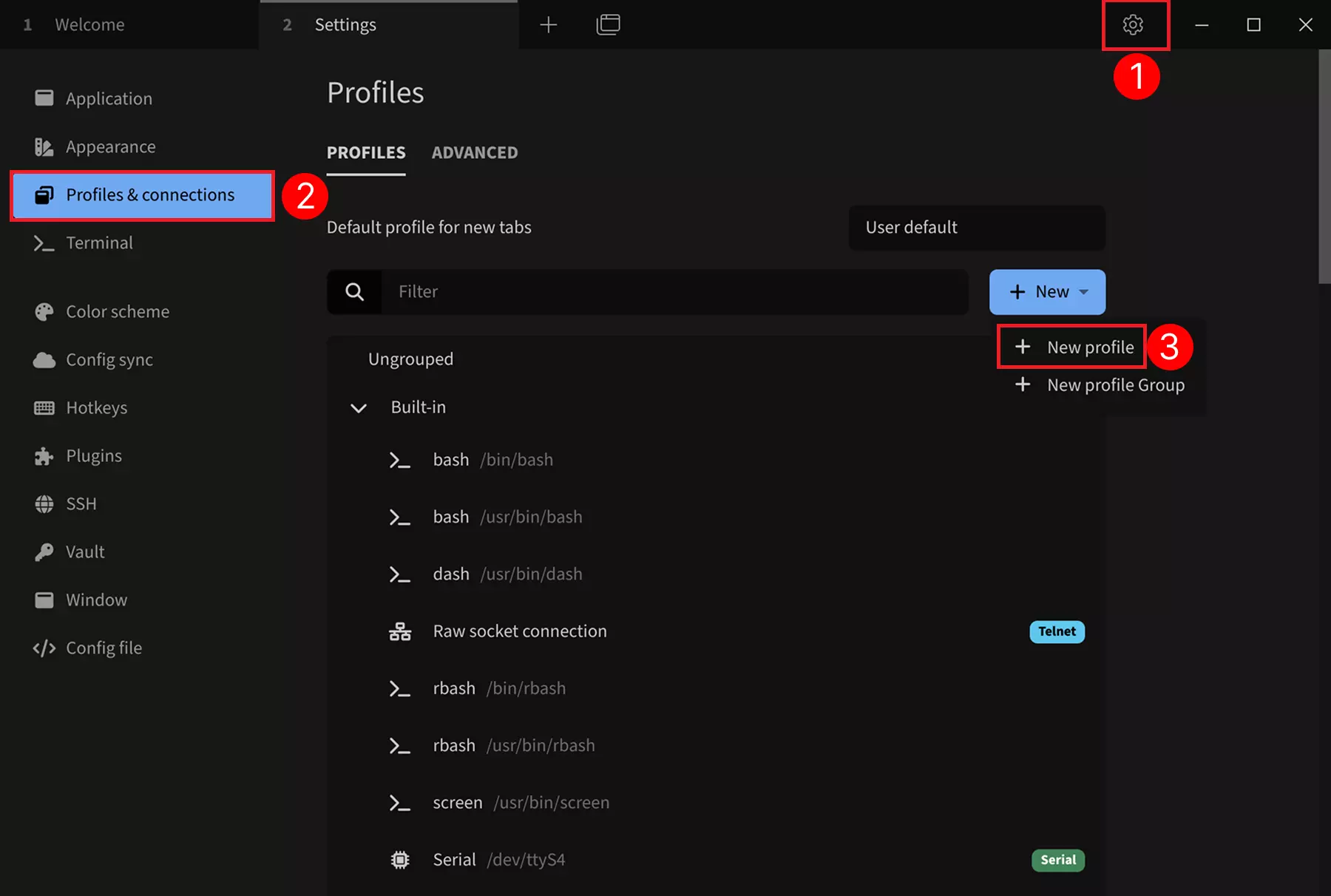

① --> Settings : 点击设置选项

② --> Profiles & connections : 点击配置连接选项

③ --> New profile : 点击添加新的配置选项

选择串口模板

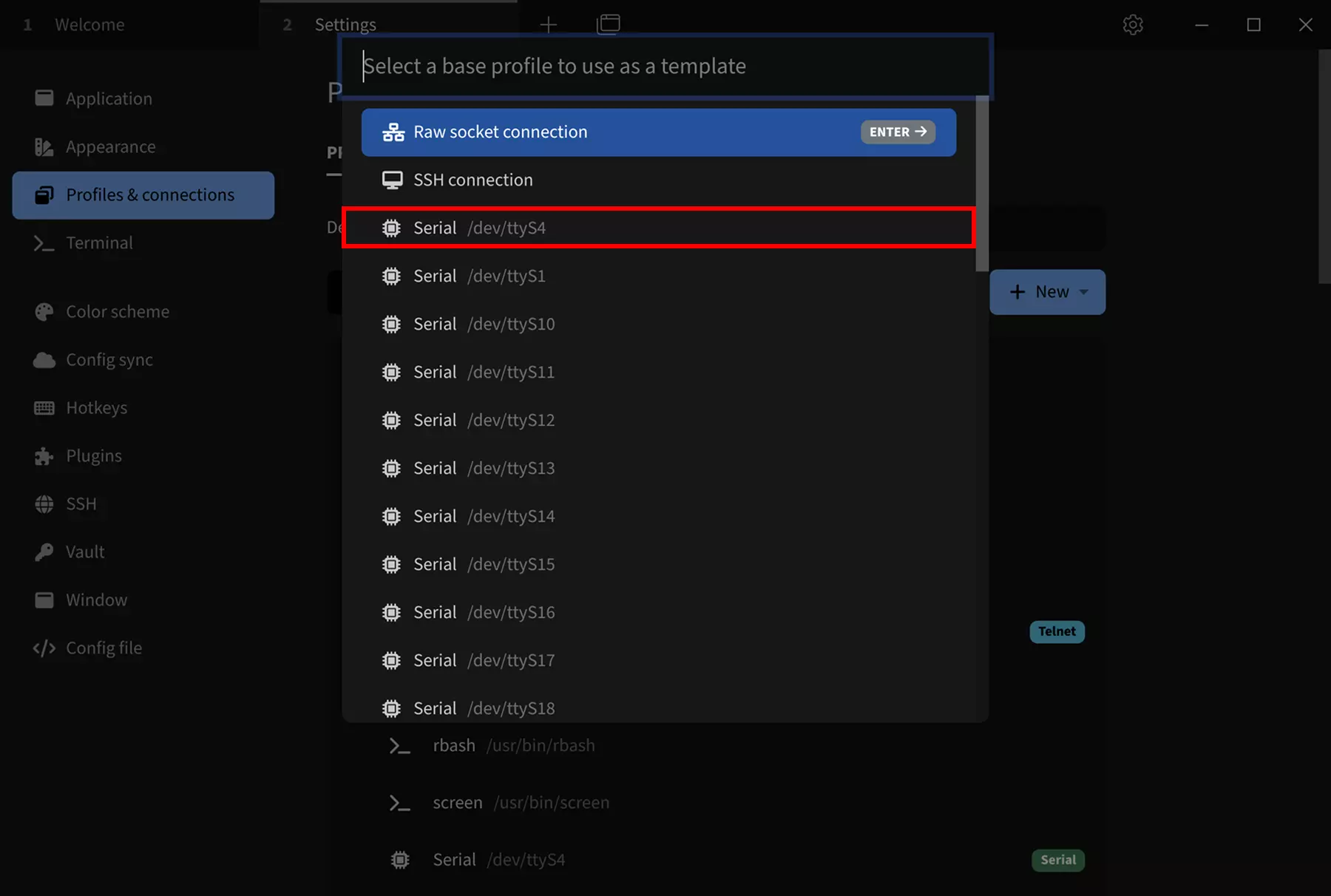

选择一个基础配置作为模板:选择任意 Serial 模板,我们可以在后续配置界面修改设备名称、串口设备号、波特率等参数。

修改串口参数

选择 Serial 模板后,修改以下参数:

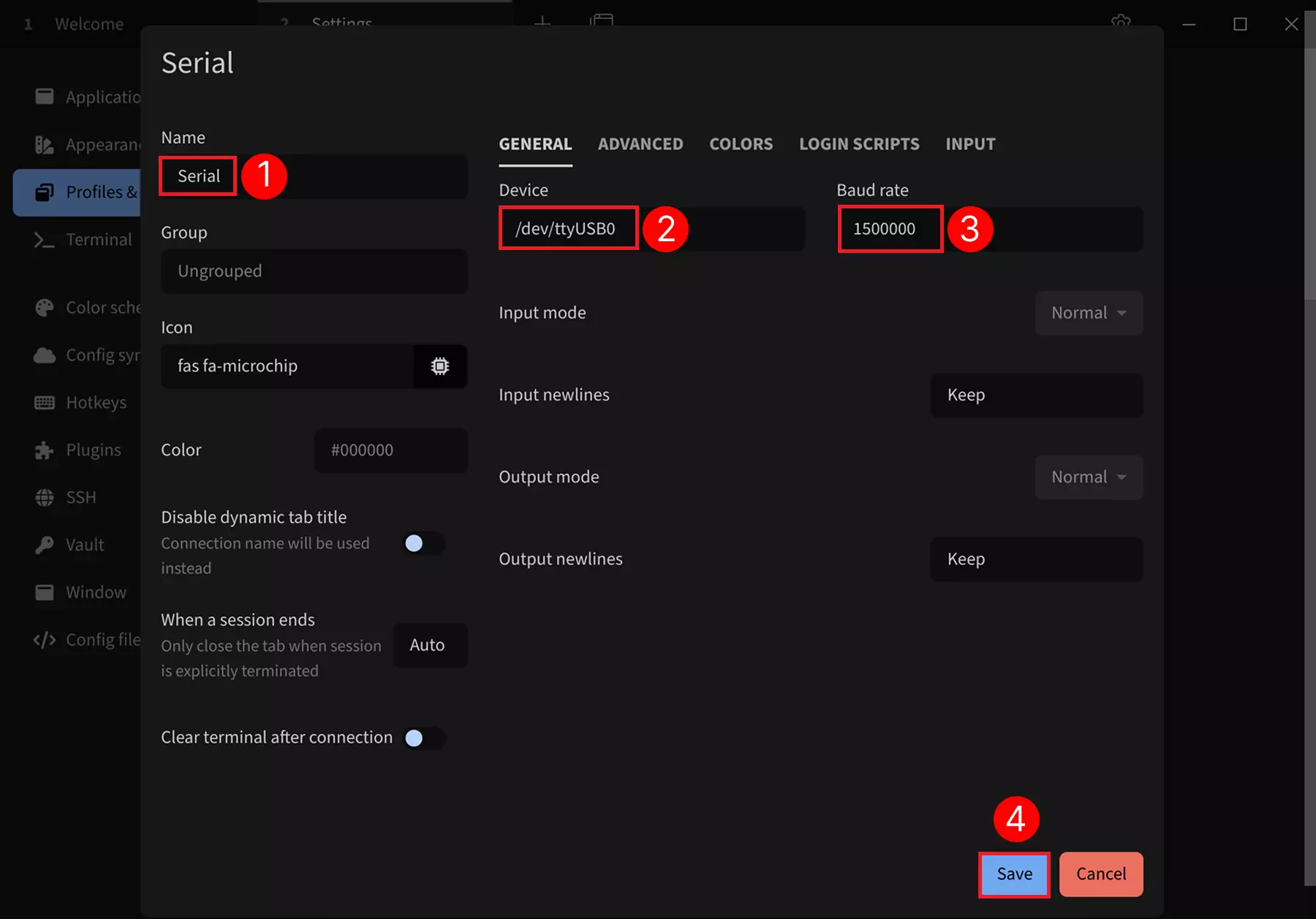

① --> Name : 设置连接名称,建议填写产品名称

② --> Device : 设置串口设备号,若 Linux 系统只连接一个串口设备,默认为 /dev/ttyUSB0

③ --> Baud rate : 设置波特率,填写 1500000

④ --> Save : 保存配置

串口设备号

对于不同平台的系统或者连接多个串口设备,您可以安全插拔连接主板的 USB 串口数据线,观察设备号的变化来确定对应设备号。

登录串口

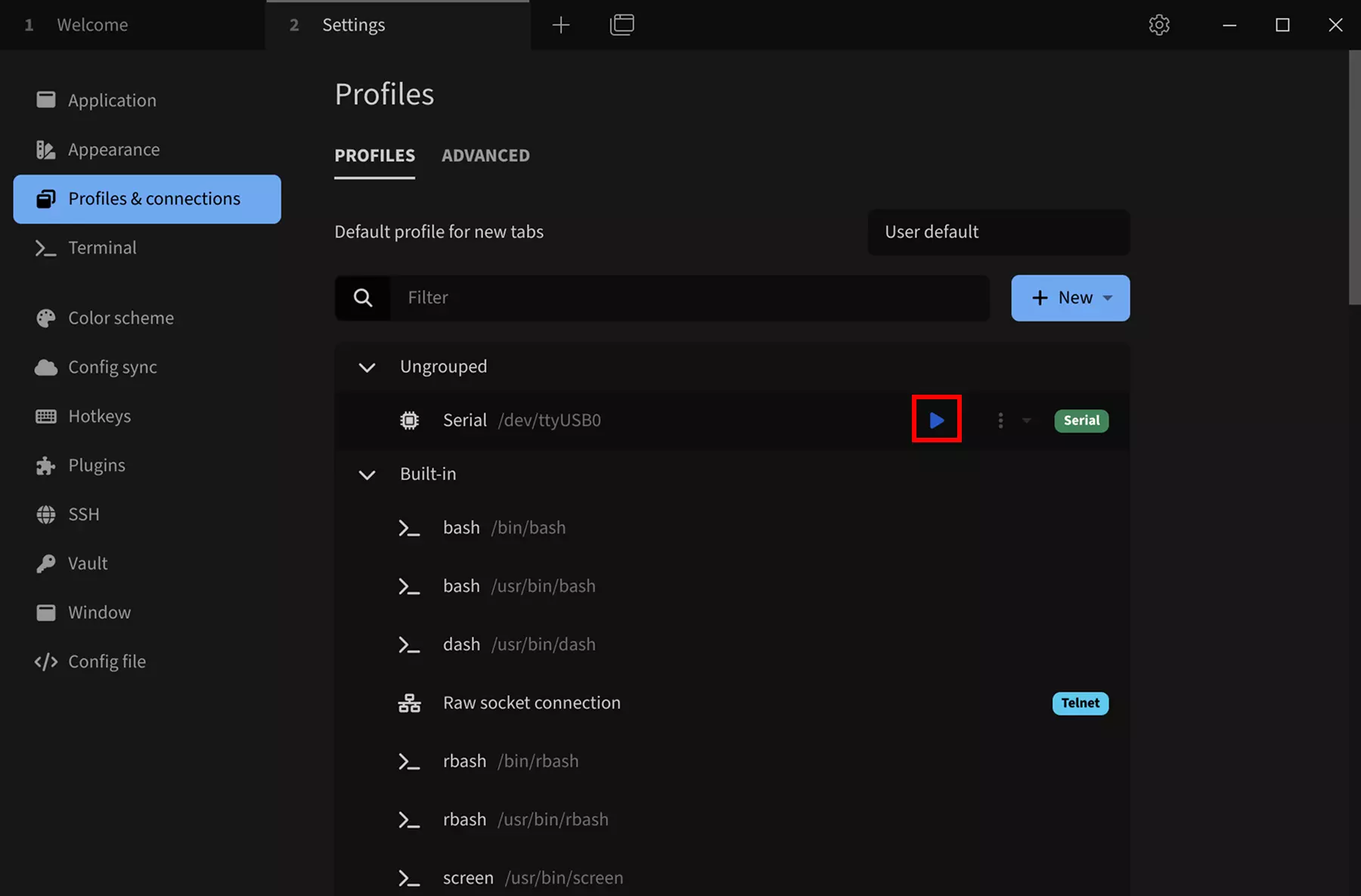

点击运行按钮登录串口设备。

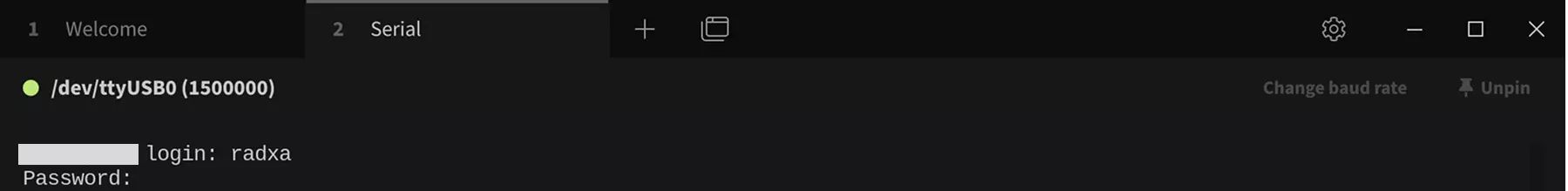

连接成功后,按回车会出现登陆信息,然后使用对应系统的用户账号和密码进行登陆(终端输入密码不会显示出来,输入完密码按回车登陆)。

串口调试

串口登录系统成功后,就可以通过串口查看系统日志和运行命令测试系统功能。
