硬件接口与设计
硬件概述
Radxa E54C 是一款高性能的边缘 AI 网络计算设备,采用瑞芯微 RK3582 处理器,为网络和 AI 边缘计算提供了强大性能与多样化的接口。本文档详细介绍 E54C 的硬件接口、连接方式以及应用建议,帮助您充分发挥设备性能。
RK3582 芯片架构
处理器特性
RK3582 是瑞芯微为边缘计算和网络应用优化设计的高性能 SoC,主要特性包括:
- 强大处理性能:双核 Cortex-A76 (2.4GHz) + 四核 Cortex-A55 (1.8GHz)
- 网络能力:支持多个千兆网络接口,对网络应用进行了优化
- AI 加速:内置 NPU,算力高达 5TOPs@INT8
- 低功耗设计:适用于 24x7 运行的边缘设备
- 多样化接口:支持 PCIe、USB 3.0、HDMI 2.1 等多种高速接口

- 网络优化:相比于同类芯片,RK3582 对多网口应用进行了特别优化
- AI 处理:内置 NPU 可以高效处理 AI 推理任务,减轻 CPU 负担
- 扩展性:支持 PCIe 接口,可通过 M.2 扩展高速存储或其他功能
系统架构

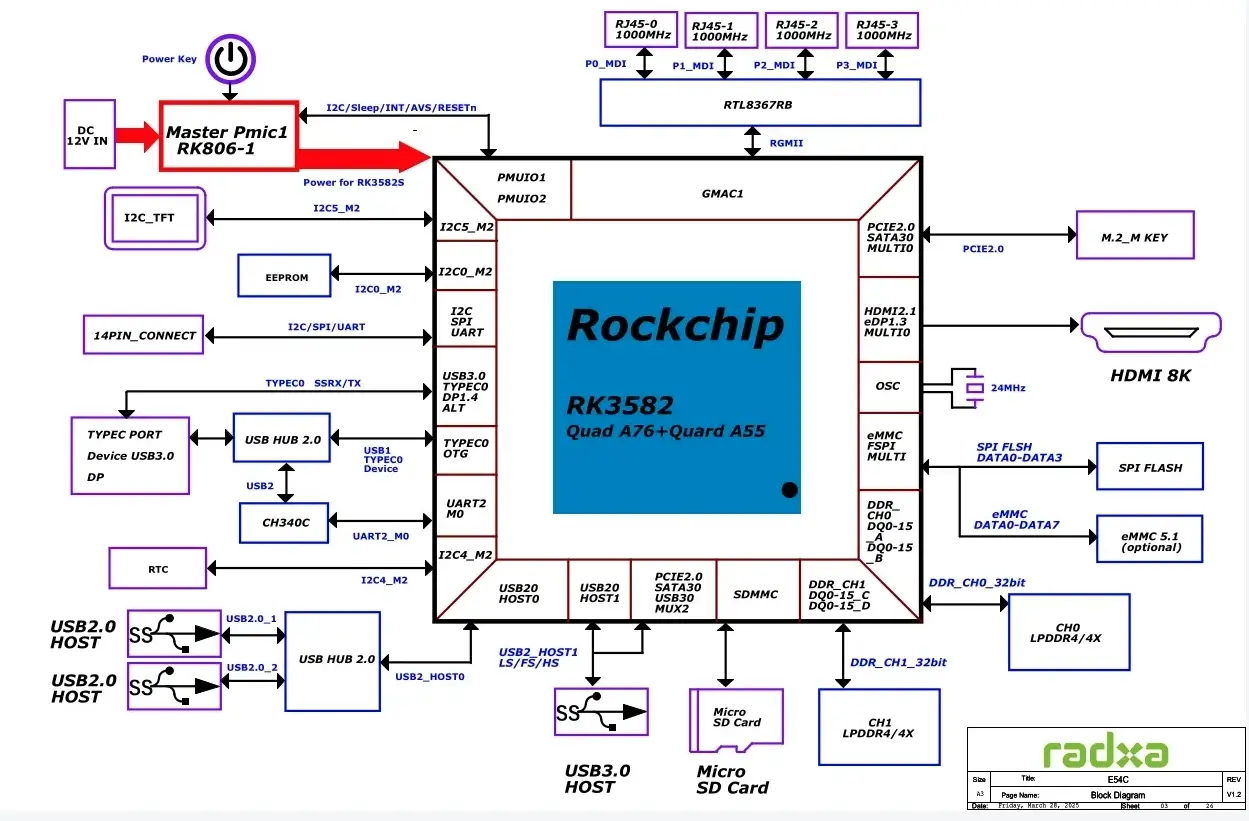

E54C 采用紧凑高效的硬件设计,将多种接口和功能集成在单一板上。下图展示了 Radxa E54C 的系统架构,清晰展示了各个组件之间的连接关系。

系统组件与数据流
上图展示了 RK3582 SoC 与各个硬件组件的数据通道和连接方式:
- 千兆网络接口:4个千兆以太网端口通过内置控制器直接连接到 SoC
- USB 接口:USB 3.0 和 USB 2.0 接口通过独立总线连接到主处理器
- 显示输出:HDMI 2.1 接口通过专用控制器提供高分辨率输出
- 存储接口:
- MicroSD 卡使用专用 SDMMC 控制器
- 可选板载 eMMC 存储通过高速总线连接
- M.2 PCIe 接口通过 PCIe 2.1 通道提供高速存储扩展
- 扩展接口:GPIO 排针和其他接口提供了高度可定制化的扩展能力
数据通道优势
E54C 的硬件设计有以下区别于其他同类产品的优势:
- 独立网络总线:每个千兆网口都有独立的数据通道,避免了网络拥塞
- 高速存储访问:M.2 PCIe 接口通过高速总线扩展存储性能
- 多接口并行访问:不同接口使用独立数据通道,提高了整体系统吞吐量
硬件接口概览

外部接口分布
正面接口:
- 4个千兆网络接口 (RJ45)
- 1个 USB 3.0 Type-A 接口
- 2个 USB 2.0 Type-A 接口
- 1个 USB 3.0 Type-C (OTG) 接口
- 1个 HDMI 2.1 输出接口
- 1个 DC 12V 电源输入接口 (5.5mm x 2.5mm)
侧面与内部接口:
- MicroSD 卡插槽
- M.2 M-Key 插槽 (PCIe 2.1)
- 14针 GPIO 扩展接口
- 风扇和 RTC 电池接口
以下将详细介绍各个接口的规格、连接方式和应用建议。
microSD 卡插槽
接口规格
E54C 配备了标准 microSD 卡插槽,支持热插拔功能,可用于系统启动或存储扩展。
PIN | Name | 功能描述 |
---|---|---|
1 | SDMMC_D2 | SD 卡数据线 2 |
2 | SDMMC_D3 | SD 卡数据线 3 |
3 | SDMMC_CMD | SD 卡命令线 |
4 | VCC_3V3 | 3.3V 电源 |
5 | SDMMC_CLK | SD 卡时钟信号 |
6 | GND | 接地 |
7 | SDMMC_D0 | SD 卡数据线 0 |
8 | SDMMC_D1 | SD 卡数据线 1 |
9 | SDMMC_DETN | SD 卡插入检测 |
10 | GND | 接地 |
11 | GND | 接地 |
12 | GND | 接地 |
13 | GND | 接地 |
使用指南
- 支持卡型:兼容 microSD/microSDHC/microSDXC 存储卡
- 推荐规格:建议使用 Class 10/UHS-I 或更高规格的卡,以获得更好的性能
- 最大容量:理论上支持高达 2TB 的 microSDXC 卡,实际测试支持 512GB
主要应用场景
- 系统启动:E54C 可以从 microSD 卡启动操作系统,这是最常见的使用方式
- 数据存储:可在已有系统(如使用 eMMC 启动)的情况下用于扩展存储空间
- 系统备份:可用于备份当前系统和数据
对于生产环境或需要 24/7 运行的系统,推荐使用 eMMC 或 M.2 SSD 作为主要存储和启动设备,因为它们提供更好的稳定性和读写耐久性。microSD 卡适合临时存储和开发测试场景。
USB 接口
E54C 提供三种不同类型的 USB 接口,满足各种外设连接需求。
USB 3.0 HOST Type-A 接口
这是标准 USB 3.0 接口,支持高达 5Gbps 的数据传输速率。
PIN | Name | 功能描述 |
---|---|---|
1 | VCC5V0_USB | 5V 电源输出,最大 500mA |
2 | USB3_HOST_DM | USB 2.0 数据线负极 |
3 | USB3_HOST_DP | USB 2.0 数据线正极 |
4 | GND | 接地 |
5 | USB3_SSRX1N | USB 3.0 高速接收线负极 |
6 | USB3_SSRX1P | USB 3.0 高速接收线正极 |
7 | GND | 接地 |
8 | USB3_SSTX1N | USB 3.0 高速发送线负极 |
9 | USB3_SSTX1P | USB 3.0 高速发送线正极 |
应用建议:
- 高速外置存储设备(SSD/HDD)
- 高带宽网络适配器
- 支持 USB 3.0 的外设(摄像头、采集卡等)
USB 2.0 HOST Type-A 接口
E54C 配备两个 USB 2.0 接口,最高支持 480Mbps 的数据传输速率。
PIN | Name | 功能描述 |
---|---|---|
1 | VCC5V0_USB | 5V 电源输出,最大 500mA |
2 | USB2_HOST_DM | USB 2.0 数据线负极 |
3 | USB2_HOST_DP | USB 2.0 数据线正极 |
4 | GND | 接地 |
应用建议:
- 鼠标、键盘等输入设备
- 低带宽外设(打印机、扫描仪等)
- 支持 USB 2.0 的外部设备
USB 3.0 OTG Type-C 接口
Type-C 接口支持 OTG 功能,可以工作在主机或设备模式,同时支持串口调试和 DisplayPort 显示输出。
PIN | Name | 功能描述 |
---|---|---|
A1/B1 | GND | 接地 |
A4/B4 | VCC5V0_USB | 5V 电源 |
A5 | CC1 | 基于 CC 的接口配置通道 1 |
A6/B6 | DP | 数据线正极 |
A7/B7 | DN | 数据线负极 |
B5 | CC2 | 基于 CC 的接口配置通道 2 |
A8 | SBU1 | 辅助信道 1 |
B8 | SBU2 | 辅助信道 2 |
A2/B2 | SSTX+ | USB 3.0 高速发送线正极 |
A3/B3 | SSTX- | USB 3.0 高速发送线负极 |
B11 | SSRX+ | USB 3.0 高速接收线正极 |
B10 | SSRX- | USB 3.0 高速接收线负极 |
A11 | SSRX+ | USB 3.0 高速接收线正极 |
A10 | SSRX- | USB 3.0 高速接收线负极 |
A12/B12 | GND | 接地 |
应用场景:
- 串口调试:可用于系统调试和配置,支持通过 UART 访问系统控制台
- OTG 设备模式:可将 E54C 连接到电脑作为 USB 设备
- DP 显示输出:支持通过 Type-C 到 DisplayPort 转接线连接到显示器
- 全部 USB 端口共享 1.5A 的总电流供应,每个端口建议不超过 500mA
- 对于高功耗外设,推荐使用外部供电的 USB 集线器
- Type-C 端口的显示输出和 USB 3.0 功能不能同时使用,需根据需求选择其中一种功能
HDMI 2.1 接口
接口规格
E54C 配备了标准 HDMI 2.1 接口,支持高达 8K 的视频输出,强大的视频能力可用于多种显示应用。
PIN | Name | 功能描述 |
---|---|---|
1 | HDMI_TX2+ | HDMI 高速数据传输线道 2 正极 |
2 | GND | 接地 |
3 | HDMI_TX2- | HDMI 高速数据传输线道 2 负极 |
4 | HDMI_TX1+ | HDMI 高速数据传输线道 1 正极 |
5 | GND | 接地 |
6 | HDMI_TX1- | HDMI 高速数据传输线道 1 负极 |
7 | HDMI_TX0+ | HDMI 高速数据传输线道 0 正极 |
8 | GND | 接地 |
9 | HDMI_TX0- | HDMI 高速数据传输线道 0 负极 |
10 | HDMI_TXC+ | HDMI 时钟信号正极 |
11 | GND | 接地 |
12 | HDMI_TXC- | HDMI 时钟信号负极 |
13 | HDMI_CEC | 消费电子控制信号,用于设备间控制 |
14 | NC | 未连接 |
15 | HDMI_SCL | DDC 时钟线,EDID 信息读取 |
16 | HDMI_SDA | DDC 数据线,EDID 信息读取 |
17 | GND | 接地 |
18 | VCC5V0_HDMI | 5V 电源输出 |
19 | HDMI_HPD | 热插拔检测信号 |
支持的分辨率和格式
HDMI 2.1 接口支持多种分辨率和刻度的输出:
- 4K@60Hz:最常见的高清输出模式,适合大多数现代显示器
- 4K@30Hz:对于老款显示器或电视
- 1080p@60Hz:全高清模式,适合标准 HD 显示器
- 8K@30Hz:最高分辨率模式,支持新一代 8K 显示器
支持的色彩格式:
- RGB 444
- YCbCr 444/422/420
- HDR10 支持
应用场景
- 数字标牌显示:在公共场所显示信息或广告
- 监控系统:显示多路视频监控画面
- 可视化界面:显示系统运行状态和网络流量数据
- 媒体播放器:接入电视或显示器播放多媒体内容
- HDMI 和 Type-C (DisplayPort) 可以同时连接,但使用时会根据系统配置选择其中一种作为输出
- 建议使用高质量 HDMI 线缆,以确保高分辨率信号的稳定传输
- 尽管支持 8K,但对于实际应用,4K@60Hz 足以满足大多数需求
千兆以太网接口
接口规格
E54C 配备了 4 个千兆以太网端口,是产品的核心功能组件,支持多种网络应用场景。以下是标准 RJ45 接口的引脚定义:
PIN | Name | 功能描述 |
---|---|---|
1 | ETH_TXP | 千兆以太网发送数据正极 |
2 | ETH_TXN | 千兆以太网发送数据负极 |
3 | ETH_RXP | 千兆以太网接收数据正极 |
4 | NC | 未连接 |
5 | NC | 未连接 |
6 | ETH_RXN | 千兆以太网接收数据负极 |
7 | NC | 未连接 |
8 | NC | 未连接 |
千兆网络控制器
E54C 的千兆网络接口由瑞芯微 RK3582 SoC 集成的网络控制器驱动,主要特性包括:
- 全双工千兆以太网:每个端口支持 10/100/1000 Mbps 速率
- MDI/MDIX 自动侦测:自动识别直连和交叉网线
- IEEE 802.3 兼容:支持标准以太网协议
- 硬件流量控制:支持 IEEE 802.3x 流量控制
- 内部 MAC 地址:每个端口分配独立 MAC 地址
网络配置场景
四个千兆以太网端口允许灵活配置多种网络拓扑:
1. 多 WAN 路由器配置
可将多个端口配置为 WAN 接口,实现:
- 多线路负载均衡
- 链路求和 (Link Aggregation)
- 多 ISP 备份连接
2. 网络集线器配置
将所有端口配置为交换机模式:
- 网络分区 (VLAN)
- QoS 优先级控制
- 端口镜像与监控
3. 组合模式
最常见的配置:1个 WAN + 3个 LAN 端口:
- 1个端口连接到上游路由器/调制解调器
- 3个端口用于内部网络设备连接
使用建议
- 建议使用 CAT 5e 或更高规格的网线,以获得全千兆性能
- 多 WAN 配置需要专门的路由软件支持,如 iStoreOS 或 OpenWrt
- 当运行高流量网络应用时,注意散热问题
对于需要强大网络性能的应用(如企业路由、网关等),可以配置端口聚合 (Port Bonding) 以提高带宽和可靠性。在 iStoreOS 或 OpenWrt 中可以轻松配置这些高级功能。
M.2 M Key 接口
PIN | Name |
---|---|
1 | GND |
2 | VCC3V3_PCIE |
3 | GND |
4 | VCC3V3_PCIE |
5 | GND |
6 | NC |
7 | GND |
8 | NC |
9 | GND |
10 | NC |
11 | GND |
12 | NC |
13 | GND |
14 | NC |
15 | GND |
16 | NC |
17 | GND |
18 | NC |
19 | GND |
20 | NC |
21 | GND |
22 | NC |
23 | GND |
24 | NC |
25 | GND |
26 | NC |
27 | GND |
28 | NC |
29 | GND |
30 | NC |
31 | GND |
32 | NC |
33 | GND |
34 | NC |
35 | GND |
36 | NC |
37 | GND |
38 | NC |
39 | VCC3V3_PCIE |
40 | NC |
41 | VCC3V3_PCIE |
42 | NC |
43 | GND |
44 | NC |
45 | NC |
46 | NC |
47 | GND |
48 | NC |
49 | GND |
50 | PCIE_CLKREQ_N |
51 | GND |
52 | PCIE_WAKE_N |
53 | GND |
54 | PCIE_REFCLK_P |
55 | PCIE_REFCLK_N |
56 | NC |
57 | GND |
58 | PCIE_RX_N |
59 | PCIE_RX_P |
60 | GND |
61 | GND |
62 | PCIE_TX_N |
63 | PCIE_TX_P |
64 | GND |
65 | GND |
66 | NC |
67 | NC |
68 | PCIE_RST_N |
69 | GND |
70 | NC |
71 | GND |
72 | NC |
73 | GND |
74 | NC |
75 | GND |
风扇接口 (2-Pin 1.25mm)
PIN | Name |
---|---|
1 | PWM |
2 | GND |
RTC 电池接口 (2-Pin 1.25mm)
PIN | Name |
---|---|
1 | VCC3V0_RTC |
2 | GND |
14-Pin GPIO 接口 (0.1"/2.54mm)
PIN | Name |
---|---|
1 | VCC_3V3_S0 |
2 | VCC5V0 |
3 | I2C7_SDA_M3 |
4 | VCC5V0 |
5 | I2C7_SCL_M3 |
6 | GND |
7 | UART8_TX_M0 |
8 | SPI0_MOSI_M2 |
9 | UART8_RX_M0 |
10 | SPI0_MISO_M2 |
11 | I2C6_SCL_M0 |
12 | SPI0_SCK_M2 |
13 | I2C6_SDA_M0 |
14 | SPI0_CS0_M2 |
