手部检测

使用预装图片运行 MediaPipe 手部检测管线。示例通过 QNN HTP 后端在 DSP 上依次执行手掌检测和手部关键点推理，并将带有检测框和 21 点手部骨架的图片发布到 /handlandmark_result。

本文仅介绍图片输入，未验证摄像头输入。

管线

  -> image_publisher -> /image_raw
  -> 手掌预处理 -> /palm_detector_input_tensor
  -> QNN 手掌检测 -> /palm_detector_output_tensor
  -> 关键点预处理 -> /landmark_detector_input_tensor
  -> QNN 关键点检测 -> /landmark_detector_output_tensor
  -> 结果绘制 -> /handlandmark_result

前提条件

• 已完成 QIR SDK 安装
• Q900 可以访问 GitHub，以下载安装包缺失的手掌锚点文件

准备运行环境

步骤 1：创建输出目录

radxa@airbox$

sudo install -d -m 0777 \
  /opt/ros/jazzy/share/sample_hand_detection/output_MediaPipeHandDetector \
  /opt/ros/jazzy/share/sample_hand_detection/output_MediaPipeHandLandmarkDetector

步骤 2：安装手掌锚点文件

ros-jazzy-sample-hand-detection 1.1.0.1 未包含后处理节点所需的 anchors_palm.npy。从该节点源码注明的 MediaPipePyTorch 上游下载文件：

radxa@airbox$

sudo curl -fL \
  https://raw.githubusercontent.com/zmurez/MediaPipePyTorch/master/anchors_palm.npy \
  -o /opt/model/anchors_palm.npy

校验文件完整性：

radxa@airbox$

echo "24fa4a27ad6bee24ba3185a42fe3a47115540b0b27fa5956a291f03756183b41  /opt/model/anchors_palm.npy" | \
  sha256sum --check

预期输出：

/opt/model/anchors_palm.npy: OK

运行

radxa@airbox$

export ROS_DOMAIN_ID=123
source /opt/ros/jazzy/setup.bash
ros2 launch sample_hand_detection launch_with_image_publisher.py

launch 文件默认以 10 Hz 发布以下预装图片：

/opt/ros/jazzy/share/sample_hand_detection/input_image.jpg

预期输出

两个模型完成初始化并持续执行推理：

Loading model from binary file: /opt/model/MediaPipeHandDetector.bin
/usr/lib/libQnnHtp.so initialize successfully
Qnn device initialize successfully
Initialize Qnn graph from binary file successfully
Inference init successfully!
Inference execute successfully!

Loading model from binary file: /opt/model/MediaPipeHandLandmarkDetector.bin
/usr/lib/libQnnHtp.so initialize successfully
Qnn device initialize successfully
Initialize Qnn graph from binary file successfully
Inference init successfully!
Inference execute successfully!

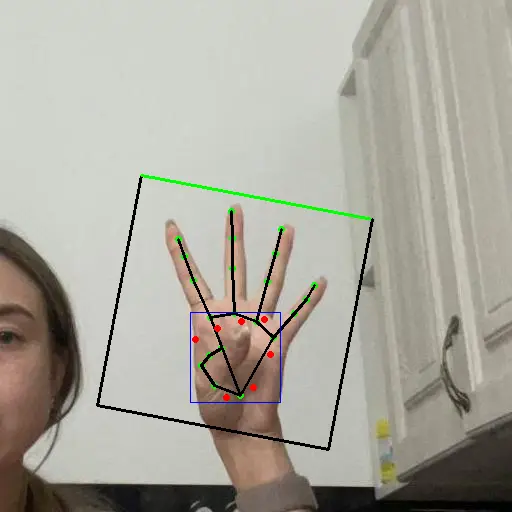

实机捕获的 /handlandmark_result 如下：

验证

在另一个终端中确认结果话题存在：

radxa@airbox$

export ROS_DOMAIN_ID=123
source /opt/ros/jazzy/setup.bash
ros2 topic info /handlandmark_result -v

预期结果包含：

Type: sensor_msgs/msg/Image
Publisher count: 1
Node name: qrb_ros_hand_detector

结果图片应为 512 x 512 的 bgr8 图片，并包含手掌检测框、旋转感兴趣区域和 21 点手部骨架。

需要图形化查看时，在与 Q900 使用相同 ROS_DOMAIN_ID 的 ROS 2 Jazzy 桌面环境中启动 rqt，依次选择 Plugins > Visualization > Image View，再选择 /handlandmark_result。

停止

在运行示例的终端中按 Ctrl + C。

限制

• 本次仅验证预装图片输入，未验证 Orbbec 或 QRB 摄像头输入。
• 当前安装包和 Qualcomm qrb_ros_samples 的 jazzy-rel 源码均未携带 anchors_palm.npy，运行前必须单独安装该文件。
• 未验证跨设备 rqt 显示，仅验证 Q900 本地推理和结果话题发布。
