HRNet 人体姿态估计

使用预装图片运行 HRNet 人体姿态估计。示例通过 QNN HTP 后端在 DSP 上执行推理，同时发布带有姿态骨架的结果图片和原图坐标系中的人体关键点。

本文仅介绍图片输入，未验证 QRB、GMSL 或 USB 摄像头输入。

管线

  -> image_publisher -> /image_raw
  -> HRNet 图像预处理
  -> /qrb_inference_input_tensor
  -> QNN HRNetPose 推理
  -> /qrb_inference_output_tensor
  -> 热力图后处理和置信度过滤
  -> /pose_estimation_results + /pose_estimation_points

输出话题

话题	类型	说明
/pose_estimation_results	sensor_msgs/msg/Image	绘制关键点和骨架的结果图片
/pose_estimation_points	geometry_msgs/msg/PolygonStamped	原图坐标系中的人体关键点坐标

前提条件

• 已完成 QIR SDK 安装
• Q900 可以访问 GitHub 和 Hugging Face
• /opt/model 至少有 60 MB 可用空间

安装依赖

radxa@airbox$

sudo apt install -y \
  ros-jazzy-qrb-ros-camera \
  ros-jazzy-qrb-ros-nn-inference \
  ros-jazzy-qrb-ros-tensor-list-msgs \
  ros-dev-tools

首次使用 rosdep 时进行初始化：

radxa@airbox$

sudo rosdep init
rosdep update

如果 sudo rosdep init 提示已存在 /etc/ros/rosdep/sources.list.d/20-default.list，说明 rosdep 已初始化，只需运行 rosdep update。

准备源码和模型

步骤 1：克隆源码

使用官方示例的工作区路径：

radxa@airbox$

mkdir -p ~/qrb_ros_sample_ws/src && cd ~/qrb_ros_sample_ws/src
git clone https://github.com/qualcomm-qrb-ros/qrb_ros_samples.git

步骤 2：下载模型

radxa@airbox$

sudo mkdir -p /opt/model
sudo wget \
  https://huggingface.co/qualcomm/HRNetPose/resolve/6011b6e69a84dad8f53fb555b11035a5e26c8755/HRNetPose.bin?download=true \
  -O /opt/model/HRNetPose.bin

校验模型：

radxa@airbox$

echo "f593694f4e8afecd8be7bc5304ea9408c33b99f412b5eb2493123ea718cb2838  /opt/model/HRNetPose.bin" | \
  sha256sum --check

预期输出：

/opt/model/HRNetPose.bin: OK

源码构建

步骤 1：安装源码依赖

radxa@airbox$

cd ~/qrb_ros_sample_ws/src/qrb_ros_samples/ai_vision/sample_hrnet_pose_estimation
rosdep install --from-paths . --ignore-src --rosdistro jazzy -y \
  --skip-keys "qrb_ros_tensor_list_msgs qrb_ros_nn_inference qrb_ros_camera"

步骤 2：构建

radxa@airbox$

source /opt/ros/jazzy/setup.bash
colcon build --cmake-args -DBUILD_TESTING=OFF
source install/setup.bash

预期输出：

Starting >>> sample_hrnet_pose_estimation
Finished <<< sample_hrnet_pose_estimation
Summary: 1 package finished

运行

radxa@airbox$

cd ~/qrb_ros_sample_ws/src/qrb_ros_samples/ai_vision/sample_hrnet_pose_estimation
source /opt/ros/jazzy/setup.bash
source install/setup.bash
export ROS_DOMAIN_ID=123
ros2 launch sample_hrnet_pose_estimation launch_with_image_publisher.py \
  image_path:=/opt/ros/jazzy/share/sample_hrnet_pose_estimation/input_image.jpg

launch 文件以 10 Hz 发布指定的图片。model_path 参数表示包含 HRNetPose.bin 的目录，默认值为 /opt/model/。

预期输出

模型完成初始化，并持续发布图片和关键点结果：

Loading model from binary file: /opt/model/HRNetPose.bin
/usr/lib/libQnnHtp.so initialize successfully
Qnn device initialize successfully
Initialize Qnn graph from binary file successfully
Inference init successfully!
Inference execute successfully!
Publisher pose_estimation_results&pose_estimation_points message

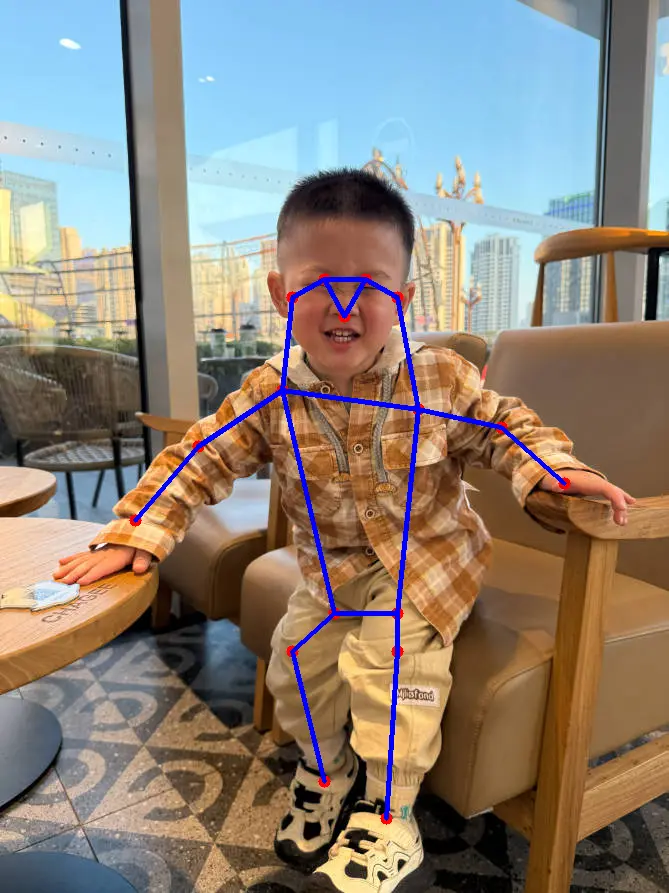

实机捕获的 /pose_estimation_results 如下：

关键点顺序

/pose_estimation_points 使用以下 1 起始编号：

ID	身体部位	ID	身体部位
1	鼻子	10	右手腕
2	右眼	11	左手腕
3	左眼	12	右髋
4	右耳	13	左髋
5	左耳	14	右膝
6	右肩	15	左膝
7	左肩	16	右脚踝
8	右肘	17	左脚踝
9	左肘

源码只发布置信度高于 0.3 的点。PolygonStamped 不包含置信度或显式关键点 ID，因此只有在 17 个点全部输出时，数组位置才与上表完整对应。

验证

在另一个终端中检查两个结果话题：

radxa@airbox$

export ROS_DOMAIN_ID=123
source /opt/ros/jazzy/setup.bash
ros2 topic info /pose_estimation_results -v
ros2 topic info /pose_estimation_points -v
ros2 topic echo /pose_estimation_points --once

默认测试图片应输出 17 个 polygon.points，所有 x 坐标应在 0 到 668 范围内，所有 y 坐标应在 0 到 892 范围内。

停止

在运行示例的终端中按 Ctrl + C。

连续推理期间停止时，QNN 容器可能以 -11 退出，Python 节点也可能打印 ExternalShutdownException。这些错误发生在关闭阶段，不影响此前已发布的结果；确认相关进程退出后即可。

限制

• 本次仅验证预装图片输入，未验证 QRB、GMSL 或 USB 摄像头输入。
• 未验证跨设备 rqt 显示，仅验证 Q900 本地推理和结果话题发布。
• 点消息不包含置信度、名称或显式 ID；二次开发时需结合输出顺序和点数量解释坐标。
