硬件接口说明

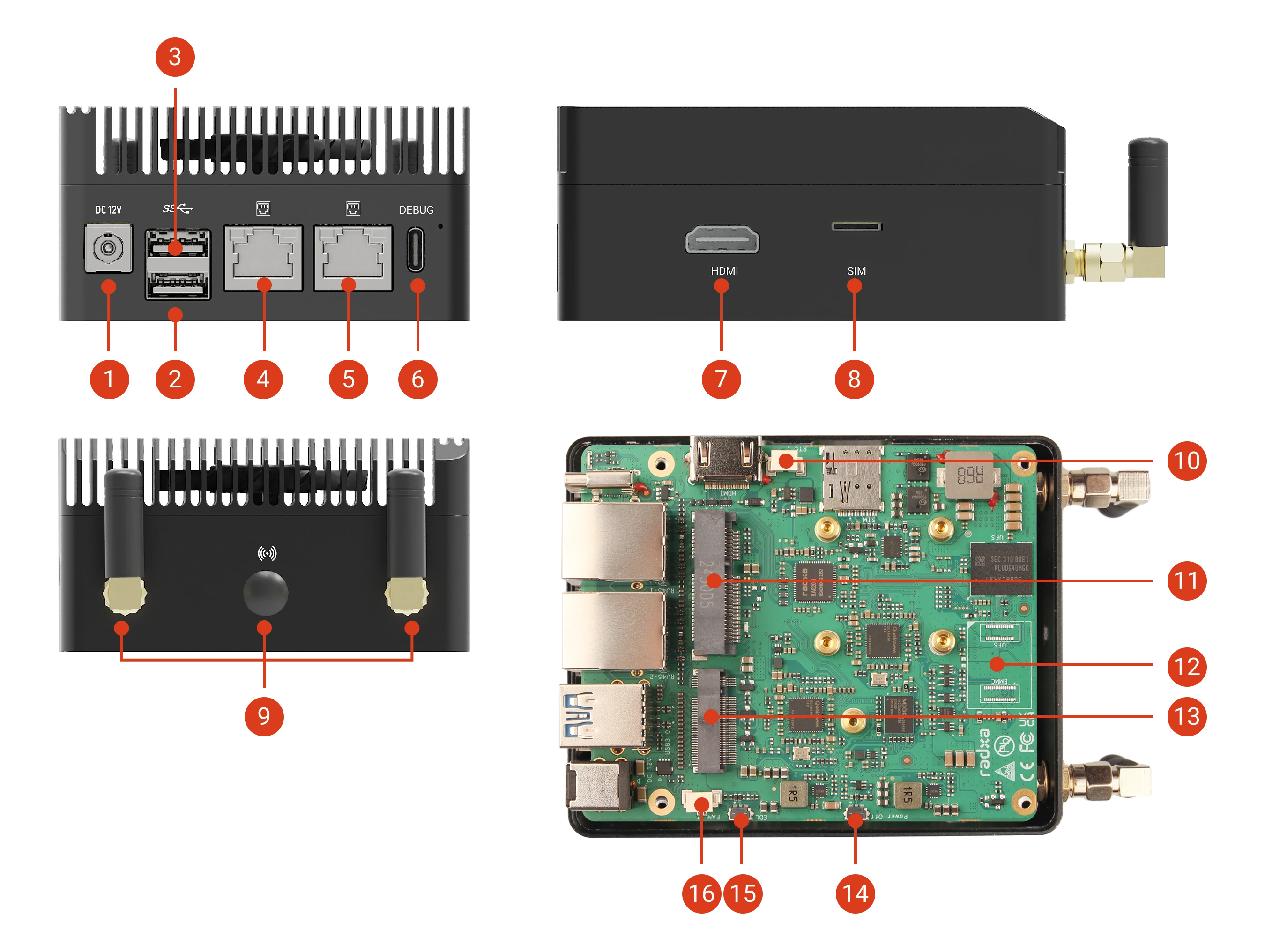

Fogwise® AIRbox Q900 集成了丰富的硬件接口，满足工业物联网、边缘计算等多种应用场景的连接需求。
| 编号 | 接口 | 编号 | 接口 | 编号 | 接口 |
|---|---|---|---|---|---|
| 1 | 12V 电源输入 | 7 | HDMI 2.0 | 13 | M.2 M Key 2230 |
| 2 | USB 3.2 OTG Type-A 口 | 8 | Nano SIM 卡槽 | 14 | 关机键 |
| 3 | USB 3.2 HOST Type-A 口 | 9 | 3x 外置天线 | 15 | EDL 按键 |
| 4 | 2.5GbE RJ45 LAN | 10 | RTC 电池座 | 16 | 风扇接口 |
| 5 | 2.5GbE RJ45 WAN | 11 | Mini PCIe 插槽 | ||
| 6 | Type-C 串口控制台 | 12 | eMMC & UFS 连接器 (NC) |
电源接口
DC 电源输入接口，规格为内径 2.5mm、外径 5.5mm 的标准 DC 插座，极性为内正外负。支持 12V/5.4A 或更大功率的电源适配器供电。建议使用原装或符合规格的电源适配器以确保设备稳定运行。
双层 USB 下
USB 3.2 Gen2 OTG 接口，传输速度最高可达 10Gbps。支持主机（Host）和设备（Device）双模式，可通过软件动态配置。在紧急下载模式（EDL）下，此接口用作设备模式进行系统固件的刷写和恢复操作。向下兼容 USB 2.0/1.1 设备。
双层 USB 上
USB 3.2 Gen2 HOST 专用接口，传输速度最高可达 10Gbps。专门用于连接各类 USB 外设，如 U 盘、移动硬盘、键盘、鼠标、摄像头等设备。仅工作在主机模式，提供稳定可靠的外设连接能力。
以太网 LAN
2.5G RJ45 以太网接口，支持 10M/100M/1000M/2500M 多种速率自适应。主要用于连接 PC 设备或局域网设备到 AIRbox Q900。支持 TSN（时间敏感网络）协议，适用于工业自动化等对时延敏感的应用场景。注意：2500M 和 1000M 速率需要手动加载相应的设备树覆盖层（overlay）才能生效。
以太网 WAN
2.5G RJ45 以太网接口，支持 10M/100M/1000M/2500M 多种速率自适应。主要用于 AIRbox Q900 连接互联网或外部网络。支持 TSN（时间敏感网络）协议，确保网络传输的实时性和可靠性。注意：2500M 和 1000M 速率需要手动加载相应的设备树覆盖层（overlay）才能生效。
Type-C 口
串口调试控制台接口，采用 USB Type-C 物理接口。使用 USB Type-A 转 Type-C 数据线连接 PC 进行系统调试和日志查看。串口通信参数：波特率 115200bps，数据位 8，停止位 1，无校验位。适用于开发调试、系统配置和故障排查。
HDMI 2.0
标准 HDMI 2.0 Type-A 接口，支持最高 4K@60fps（3840×2160@60Hz）分辨率输出。具备数字音频输出功能，可连接显示器、电视、投影仪等显示设备。注意：不支持 HDMI CEC（消费电子控制）功能。
Nano SIM 卡槽
Nano SIM 卡插槽，卡片规格为 12.3mm × 8.8mm。支持热插拔操作，位于设备侧面便于访问。配合 Mini PCIe 插槽中安装的 4G/5G 通信模块使用，提供移动网络连接功能。支持 2G/3G/4G/5G 多种网络制式（具体支持的网络制式取决于所安装的通信模块规格）。
外置天线接口
三个独立的外置天线接口，采用 SMA 母头连接器。用于连接 Wi-Fi、蓝牙和蜂窝网络（4G/5G）的外置天线，以增强无线信号接收和发射能力。支持 2.4GHz/5GHz 双频 Wi-Fi 天线和移动通信天线。安装天线时请避免过度旋转 SMA 接头。
RTC 电池座
实时时钟（RTC）电池连接器，采用 2P XH 1.25mm 接口规格。用于连接纽扣电池或等效电池组(电池电压：3V)，在系统断电时维持实时时钟的正常运行，确保系统时间的准确性。参考电池：瑞莎 2-Pin RTC 电池.
Mini PCIe 插槽
标准 Mini PCIe 扩展插槽，提供 PCIe 4.0 x1 和 USB 2.0 复合信号支持。适用于安装 Wi-Fi/蓝牙模块、4G/5G 移动通信模块等无线通信设备。支持半高和全高规格的 Mini PCIe 模块，与 Nano SIM 卡槽联动使用。安装前请确认模块兼容性。
eMMC & UFS 模块连接器(NC)
板对板存储模块连接器，支持瑞莎 eMMC 和 UFS 闪存模块的连接。主要用于开发测试阶段的存储扩展和系统调试。量产版本未焊接此连接器，仅在工程样机中提供。
M.2 M Key
M.2 M Key 2230 规格的 NVMe SSD 插槽，尺寸为 22mm × 30mm。提供 PCIe Gen4 x4 高速接口，理论带宽可达 64Gbps，支持高性能 NVMe 固态硬盘。方便用户快速扩展存储容量。
关机键
系统关机控制按键，位于设备侧面。短按执行软关机操作，安全关闭系统服务后断电。重要提示：此按键仅具备关机功能，无法启动已关机的系统。系统关机后需要重新插拔 DC 电源适配器才能重新启动设备。
EDL 按键
紧急下载模式（Emergency Download Mode）启动按键。用于进入高通处理器的 EDL 模式，主要应用于系统固件刷写、系统恢复等场景。操作方法：按住 EDL 键不放的同时给设备上电，系统将进入 EDL 模式，此时可通过 USB 3.2 OTG 接口进行固件下载和系统恢复操作。
风扇接口
主动散热风扇连接接口，采用 2P XH 1.25mm 连接器规格。支持 PWM（脉宽调制）调速控制，可根据系统温度智能调节风扇转速，实现高效散热和低噪音运行。配合铝合金散热外壳，为设备提供优良的热管理性能。风扇工作电压为 12V DC。
