硬件信息

芯片框图​

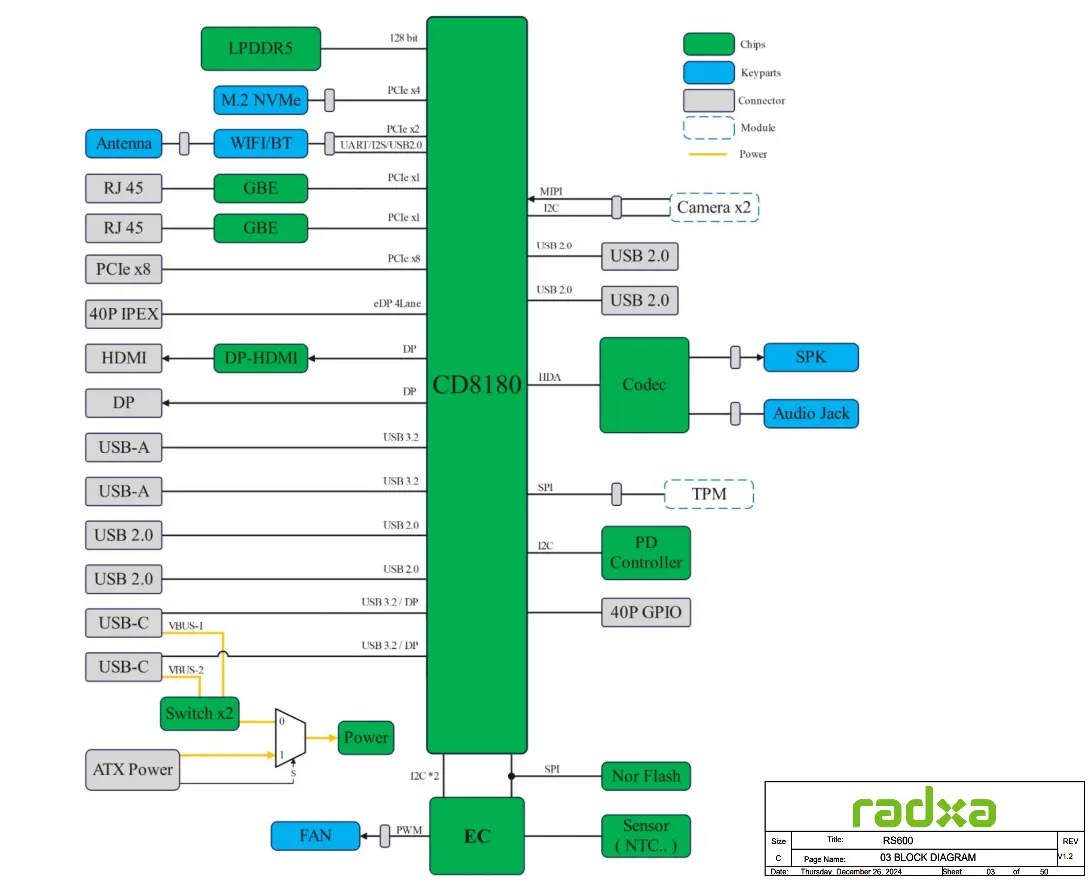

系统框图​

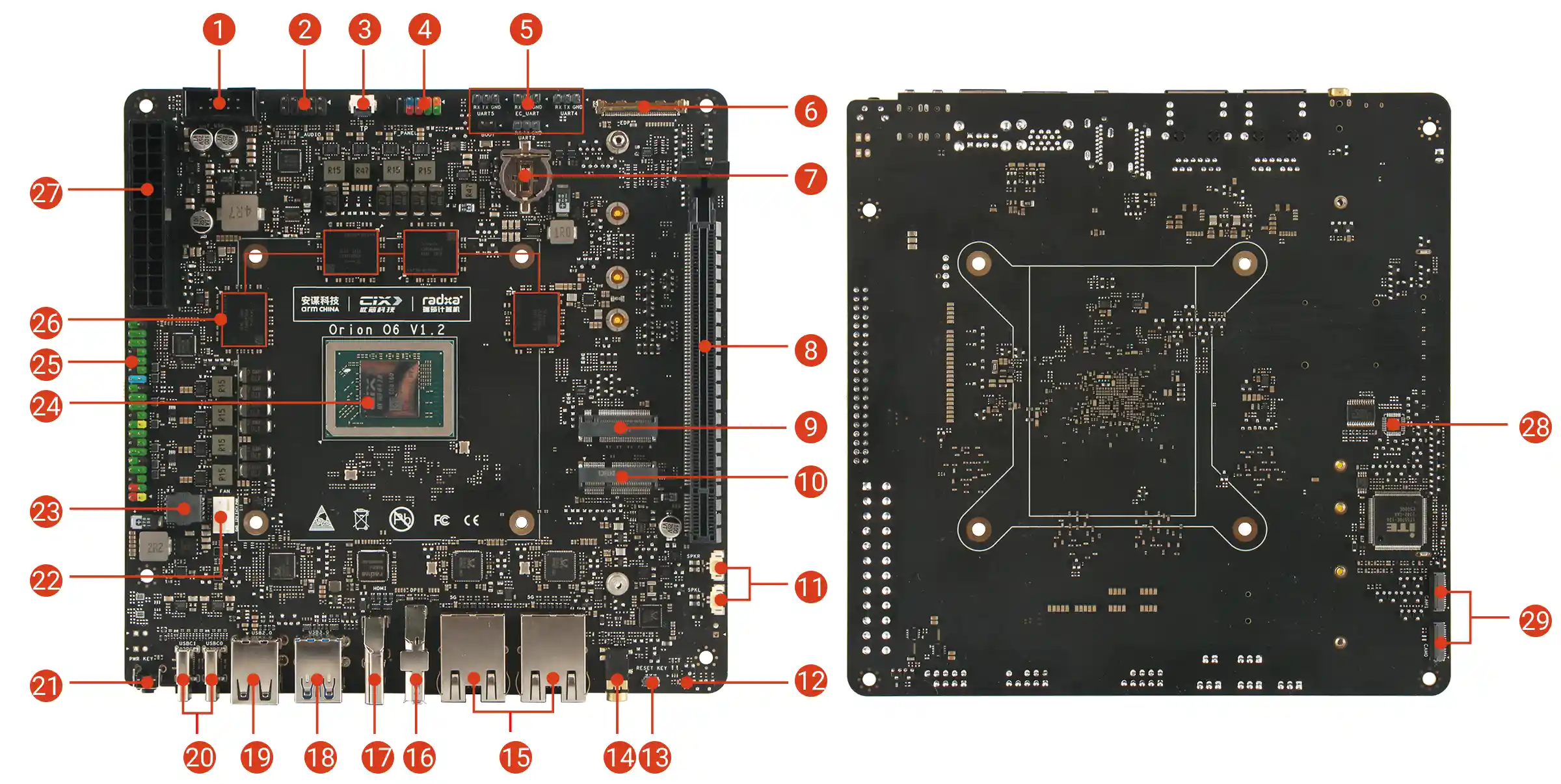

接口说明​

序号说明序号说明序号说明
1USB 2.0 接口（前置面板）112x 扬声器接口21电源按键
2音频接口（前置面板）12状态指示灯224-Pin 风扇接口
- 支持 PWM 调速与测速
3触摸面板接口13复位按键23BIOS 闪存座
4多功能接口（前置面板）
- 支持电源 / 指示灯 / 重启功能		143.5 mm 耳机插孔24此芯 P1 SoC
5UART 接口152x 5G 以太网2540-Pin GPIO 排针
6eDP 接口16DP 接口26LPDDR5
7RTC 电池座17HDMI 接口27ATX 电源接口
8PCIe x16 插槽（PCIe Gen x4）182x USB 3.2 Type-A282x MIPI CSI 4-lane
9M.2 M Key 插槽192x USB 2.0 Type-A29TPM (Unsoldered)
10M.2 E Key 2230 插槽202x USB Type-C
- 20V Type-C 供电，支持 PD 协议
- 支持 DP 视频输出

电源按键​

主要用于控制主板的电源开关。

  • 主板系统关闭时，按下电源按键可启动主板
  • 主板系统运行时，短按电源按键会触发电源事件，根据操作系统设置，操作可显示电源菜单或进入系统挂起模式。
  • 长按电源按键 4 秒会触发强制关机。

复位按键​

主要控制主板系统复位，短按将重新启动系统。

状态指示灯​

板载两个状态指示灯。

  • 绿色指示灯：表示电源状态
  • 蓝色指示灯：表示系统状态
    • BIOS 正常启动，蓝色指示灯常亮
    • 操作系统正常启动，蓝色指示灯闪烁

USB Type-C 端口​

板载两个 USB 3.2 Type-C 端口，最高传输速度可达 10Gbps，均支持主板供电功能，其中一个 USB Type-C 端口支持 DP 备用模式。

  • 建议使用 瑞莎 PD 65W 电源适配器 给主板供电
  • 任意 USB Type-C 端口均可给主板供电，若同时连接两个电源，首个插入的 PD 电源将为主板供电
  • 每个 USB Type-C 端口可为外部设备提供高达 3A 电流
  • USBC0 支持 OTG 模式，USBC1 支持 HOST 模式

USB Type-A 端口​

板载 2 个 USB 2.0 Type-A 端口、2 个 USB 3.2 Type-A 端口以及前置面板的 USB 2.0 接口。

  • USB 2.0 Type-A：最高传输速率 480Mbps，所有 USB 2.0 端口共享 1.4A 总电流
  • USB 3.2 Type-A：最高传输速率 10Gbps，每个端口电流限制为 1A
  • USB 2.0 接口（前置面板）
引脚名称描述引脚名称描述引脚名称描述
15V_1电源（+5V）25V_2电源（+5V）3USB_DM_1USB 数据负信号
4USB_DM_2USB 数据负信号5USB_DP_1USB 数据正信号6USB_DP_2USB 数据正信号
7GND接地连接8GND接地连接9/保留或未连接
10GND接地连接

HDMI 接口​

板载 HDMI A 型接口，最高支持 4K@60Hz，不支持 HDMI CEC 功能。

DP 接口​

板载 DP 接口，最高支持 4K@120Hz，支持多流传输（MST）功能。

eDP 接口​

板载 eDP 接口，采用 0.5 mm 间距的 40-Pin IPEX 接口，可直接连接 eDP 面板，最高支持 4K@60Hz。

引脚名称描述引脚名称描述引脚名称描述
1NC未连接2GND接地33NeDP 通道 3 负信号
43PeDP 通道 3 正信号5GND接地62NeDP 通道 2 负信号
72PeDP 通道 2 正信号8GND接地91NeDP 通道 1 负信号
101PeDP 通道 1 正信号11GND接地120NeDP 通道 0 负信号
130PeDP 通道 0 正信号14GND接地15AUXPeDP 辅助通道正
16AUXNeDP 辅助通道负17GND接地18VDD1电源（+3.3V）
19VDD2电源（+3.3V）20VDD3电源（+3.3V）21VDD4电源（+3.3V）
22NC未连接23GND接地24GND接地
25GND接地26GND接地27NC未连接
28GND接地29GND接地30GND接地
31GND接地32BL_EN背光使能信号33PWM用于背光控制的 PWM 信号
34NC未连接35NC未连接36VBL1背光电源
37VBL2背光电源38VBL3背光电源39VBL4背光电源
40NC未连接41NC未连接42NC未连接
43GND接地

触摸面板接口​

主要用于集成触摸屏，与 eDP 接口结合，为连接触摸屏提供直接接口。

引脚名称描述引脚名称描述引脚名称描述
1Reset触摸控制器的复位信号（3.3V）2VCC触摸面板电源（3.3V）3GND接地连接
4EINT外部中断信号（3.3V）5SDA用于触摸通信的 I2C 数据线（3.3V）6SCL用于触摸通信的 I2C 时钟线（3.3V）
7GND接地连接8GND接地连接

5G 以太网口​

板载双 5G RJ45 以太网口，支持 10/100/1000/2500/5000 Mbps 自适应速率。

LED状态描述
橙色常亮链路已建立（设备已连接到网络）
绿色闪烁正在进行数据传输（网络活动中）
关闭-未检测到链路（网线未插或存在网络问题）

音频接口​

板载 1 个 3.5 mm 耳机插孔和前置面板音频接口。

耳机插孔​

板载 1 个 3.5 mm 耳机插孔，支持音频输出和输入。

音频接口（前置面板）​

用于支持机箱的前置面板音频功能。

引脚名称描述引脚名称描述引脚名称描述
1MIC_INL麦克风输入（左）2GND接地连接3MIC_INR麦克风输入（右）
4GND接地连接5HP_OUT_R耳机输出（右）6FRONT_MIC_JD前面板麦克风插孔检测
7GND接地连接8/保留或未连接9HP_OUT_L耳机输出（左）
10FRONT_HP_JD前面板耳机插孔检测

PCIe x16 插槽​

板载全尺寸 PCIe x16 插槽，支持 PCIe Gen4 x8，可支持高性能显卡扩展。

  • 电源供应
    • 使用 ATX 供电时，PCIe 插槽的最大功率为 60W。
    • 使用 USB Type-C 供电时，PCIe 插槽的最大功率为 15W。

风扇接口​

板载标准的 ATX 4-Pin 风扇接口，支持 PWM 控制和测速。

说明：主板上有丝印标识，方便用户识别和连接。

引脚名称描述引脚名称描述引脚名称描述
1GND接地连接2VCC12V电源（12V）3TACH转速计信号（风扇速度反馈）
4PWM脉冲宽度调制控制信号（3.3V）

BIOS 闪存座​

板载 1 个 BIOS 闪存芯片座，方便开发人员轻松拆卸或更换 BIOS 芯片。

  • 芯片兼容性：支持 SOP8 封装的闪存芯片
  • 芯片容量：8MB（64Mbit）
  • 电压等级：1.8V

引脚说明：

  • 芯片上的圆点为 1 脚定位标记，图中已用红色圆圈标出
  • BIOS 闪存座上的三角形为 1 脚定位标记，图中已用红色三角形标出
引脚名称引脚名称引脚名称引脚名称
1ROM_CS2ROM_MISO3ROM_WP4GND
5ROM_MOSI6ROM_CLK7ROM_HOLD8ROM_VCC
拆卸 / 安装 BIOS 芯片

非必要操作，请勿拆卸 BIOS 芯片。

拆卸和安装 BIOS 芯片，用户可以参考 更新 BIOS 固件教程 教程的使用烧录器更新 BIOS 固件内容。

40-Pin GPIO 排针​

板载 40-Pin GPIO（通用输入输出）接口，为硬件扩展提供了高度灵活的接口支持。

用户可以通过 40-Pin GPIO 接口连接各类传感器、执行器、通信模块、显示屏以及其他嵌入式外设，从而快速实现物联网（IoT）、机器人控制、工业自动化等领域的原型开发与功能验证。

Function3Function2Function1Pin#Pin#Function1Function2Function3
3.3V
1
2
5V
GPIO061I2C4_SDA
3
4
5V
GPIO062I2C4_CLK
5
6
GND
GPIO071
7
8
UART3_TXDGPIO105
GND
9
10
UART3_RXDGPIO106
GPIO095PWM0UART0_TXD
11
12
GPIO091I2S4_SCK_LB
GPIO096PWM1UART0_RXD
13
14
GND
GPIO099FAN_OUT0UART1_TXD
15
16
UART1_RXDFAN_TACH0GPIO100
3.3V
17
18
GPIO044
SPI2_MOSIGMAC1_TXD3GPIO141
19
20
GND
SPI2_MISOGMAC1_TXD0GPIO138
21
22
GPIO045
SPI2_CLKGMAC1_TX_CLKGPIO142
23
24
GPIO139SPI2_CS0
GND
25
26
GPIO140SPI2_CS1
GPIO056I3C0_SDAI2C2_SDA
27
28
I2C2_CLKI3C0_SCLGPIO055
GPIO076I2S2_DATA_IN1
29
30
GND
GPIO078I2S2_DATA_OUT1
31
32
GPIO046
GPIO079I2S2_DATA_OUT2
33
34
GND
I2S4_WS_LBGPIO092
35
36
GPIO090I2S4_MCLK_LB
GPIO080I2S2_DATA_OUT3
37
38
GPIO093I2S4_DATA_IN_LB
GND
39
40
GPIO094I2S4_DATA_OUT_LB

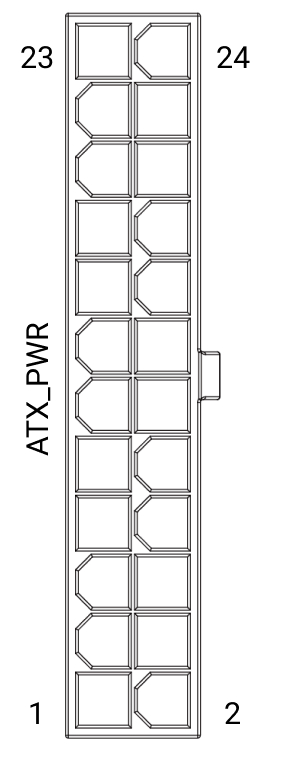

ATX 电源接口​

板载 1 个与 ATX 兼容的 24 针电源接口，以实现标准的 ATX 电源兼容性，方便用户使用标准 ATX 电源进行供电。

引脚名称描述引脚名称描述引脚名称描述
3GND接地连接5GND接地连接7GND接地连接
8PWR_OK电源正常信号（逻辑高电平：3.3V 或 5V）95VSB备用电源（+5V，始终开启）1012V电源（+12V）
1112V电源（+12V）13NC未连接14NC未连接
15GND接地连接16PS_ON电源开启（低电平有效信号）17GND接地连接
18GND接地连接19GND接地连接20NC未连接
21NC未连接22NC未连接23NC未连接
24GND接地连接

M.2 M Key 插槽​

板载 1 个 M.2 M Key 插槽，支持 PCIe Gen4 x4，可安装 2230/2242/2260/2280 尺寸的 M.2 NVMe 固态硬盘，方便用户扩展存储需求。

M.2 E Key 插槽​

板载 1 个 M.2 E Key 插槽，支持 PCIe Gen4 x2，可安装 2230 尺寸网卡，方便用户拓展 WiFi 和蓝牙功能。

多功能接口（前置面板）​

板载的多功能接口用于支持机箱的前面板电源按键、复位按键以及状态指示灯功能。

引脚名称描述引脚名称描述引脚名称描述
1SSD_LED+固态硬盘 (SSD) 活动 LED（+）2PWR_LED+电源 LED（+）3SSD_LED-SSD 活动 LED（-）
4PWR_LED-电源 LED（-）5RESET-复位开关（-）6PWR_ON电源开启信号
7RESET+复位开关（+）8PWR_GND电源接地9RSV(5V)保留引脚（5V 电源）
10NC未连接

UART 接口​

专门引出 4 个专用的 UART 接口，方便用户用于各种调试。

  • UART2：BIOS 和操作系统调试日志
  • UART4：电源管理、电压和频率监控
  • UART5：安全 BootROM 调试日志
  • EC UART：板载嵌入式控制器调试日志

UART_x 引脚图​

引脚名称描述引脚名称描述引脚名称描述
1GND接地连接2UART_TXUART 发送信号（3.3V）3UART_RXUART 接收信号（3.3V）

BOOT 引脚图​

引脚名称描述引脚名称描述引脚名称描述
1BOOT_STRAP引导引脚2GND接地连接

MIPI CSI 接口​

板载 2 个 MIPI CSI 4-lane 接口，可用于连接摄像头模块。

RTC 电池座​

板载的 RTC 电池座可用于安装 CR1220 纽扣电池，为系统提供持续的时钟信号和电源管理功能。

说明：取下 RTC 电池不会立刻清除 BIOS 设置；但若无电池且系统完全断电后再上电，固件可能检测到 RTC 掉电并自动恢复 BIOS 默认值。
