硬件信息

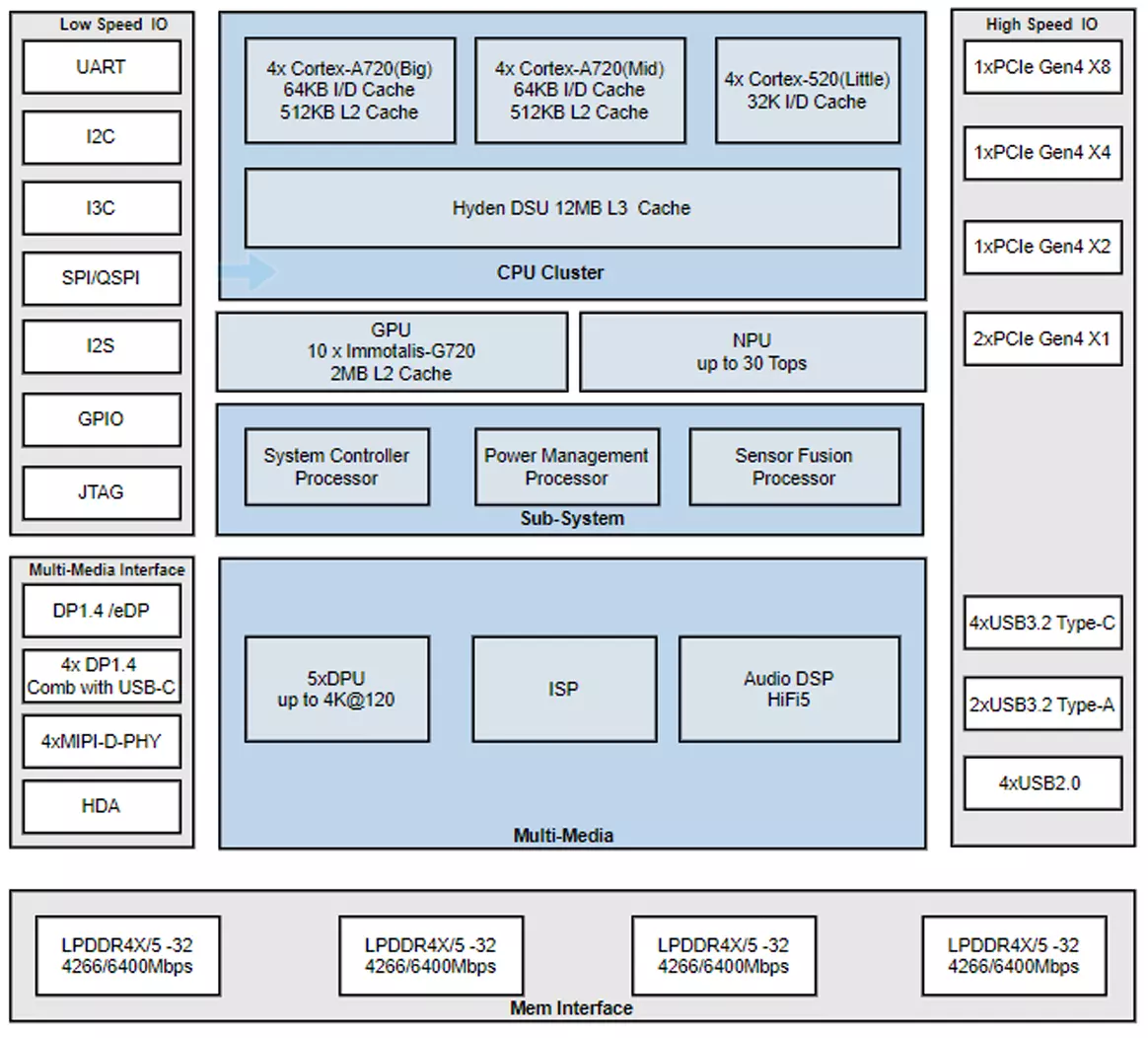

芯片框图
系统框图

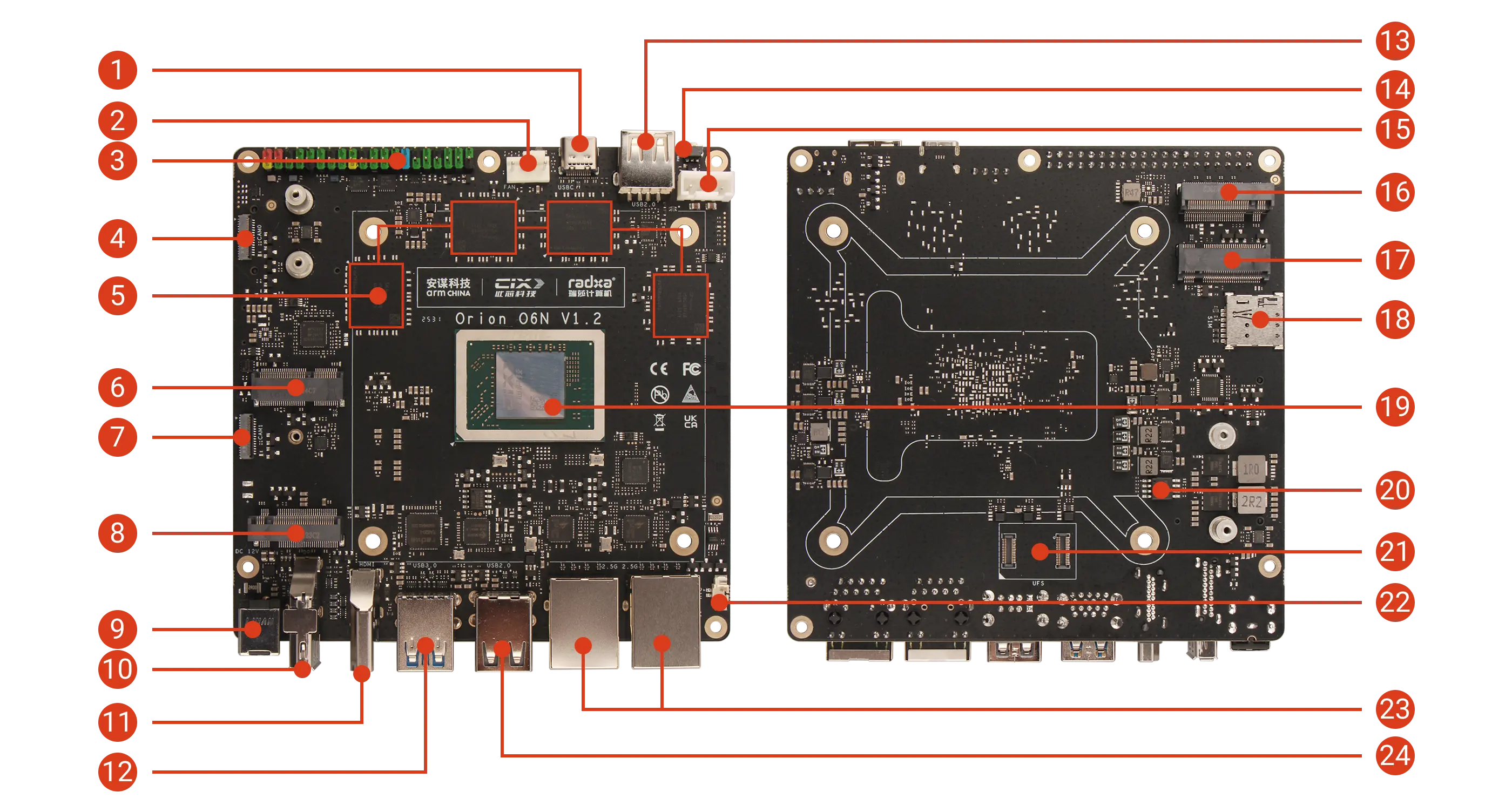

接口说明
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | USB Type-C 接口（支持 DP 视频输出 不支持供电） | 9 | 12V DC 供电（5525） | 17 | M.2 B Key 3042 插槽 |
| 2 | 4-Pin 风扇接口（支持 PWM 调速与测速） | 10 | 标准 DP 接口 | 18 | Nano SIM 卡槽 |
| 3 | 40-Pin GPIO 排针 | 11 | 标准 HDMI 接口 | 19 | 此芯 P1 SoC |
| 4 | MIPI CSI 接口（4-lane） | 12 | 2x USB 3.0 Type-A | 20 | SPI Nor Flash(BIOS) |
| 5 | LPDDR5 | 13 | USB 2.0 Type-A | 21 | UFS 模块接口 |
| 6 | M.2 E Key 2230 插槽 | 14 | 电源按键 | 22 | RTC 电池接口 |
| 7 | MIPI CSI 接口（4-lane） | 15 | 5V / 12V 电源接口 | 23 | 2x 2.5G 以太网 |
| 8 | M.2 M Key 2280 插槽 | 16 | M.2 M Key 2280 插槽 | 24 | 2x USB 2.0 Type-A |
电源接口
板载 12V DC 供电接口（5525 插头）和 5V / 12V 电源接口，为主板提供稳定电源。
- 12V DC 供电接口（推荐使用）：支持外部 12V 直流电源输入
- 5V / 12V 电源接口：支持通过 12V 和 GND 引脚为主板供电，5V 引脚支持电源输出，不支持输入功能
电源按键
主要用于控制主板的电源开关。
- 主板系统关闭时，按下电源按键可启动主板
- 主板系统运行时，短按电源按键会触发电源事件，根据操作系统设置，操作可显示电源菜单或进入系统挂起模式。
- 长按电源按键 4 秒会触发强制关机。
USB Type-C 端口
板载 1 个 USB Type-C 接口，支持 DP 视频输出，最高传输速度可达 10Gbps。
USB Type-A 端口
板载 3 个 USB 2.0 Type-A 端口、2 个 USB 3.2 Type-A 端口。
- USB 2.0 Type-A：最高传输速率 480Mbps，所有 USB 2.0 端口共享 1.4A 总电流
- USB 3.2 Type-A：最高传输速率 10Gbps，每个端口电流限制为 1A
HDMI 接口
板载 HDMI A 型接口，最高支持 4K@60Hz，不支持 HDMI CEC 功能。
DP 接口
板载 DP 接口，最高支持 4K@120Hz，支持多流传输（MST）功能。
2.5G 以太网口
板载双 2.5G RJ45 以太网口，支持 10/100/1000/2500 Mbps 自适应速率。
| LED | 状态 | 描述 |
|---|---|---|
| 橙色 | 常亮 | 链路已建立（设备已连接到网络） |
| 绿色 | 闪烁 | 正在进行数据传输（网络活动中） |
| 关闭 | - | 未检测到链路（网线未插或存在网络问题） |
风扇接口
板载标准的 ATX 4-Pin 风扇接口，支持 PWM 控制和测速。
说明：主板上有丝印标识，方便用户识别和连接。
| 引脚 | 名称 | 描述 | 引脚 | 名称 | 描述 | 引脚 | 名称 | 描述 |
|---|---|---|---|---|---|---|---|---|
| 1 | GND | 接地连接 | 2 | VCC12V | 电源（12V） | 3 | TACH | 转速计信号（风扇速度反馈） |
| 4 | PWM | 脉冲宽度调制控制信号（3.3V） |

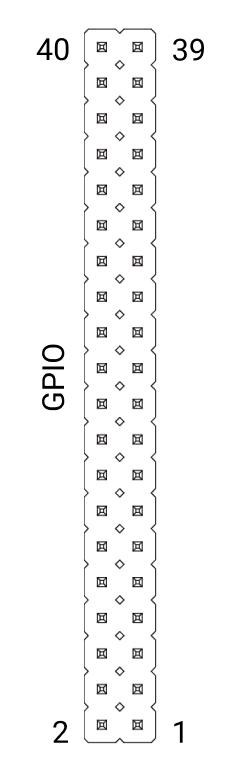

40-Pin GPIO 排针
板载 40-Pin GPIO（通用输入输出）接口，为硬件扩展提供了高度灵活的接口支持。
用户可以通过 40-Pin GPIO 接口连接各类传感器、执行器、通信模块、显示屏以及其他嵌入式外设，从而快速实现物联网（IoT）、机器人控制、工业自动化等领域的原型开发与功能验证。
| Function3 | Function2 | Function1 | Pin# | Pin# | Function1 | Function2 |
|---|---|---|---|---|---|---|
| 3.3V | 1 | 2 | 5V | |||
| I2C4_SDA | GPIO062 | 3 | 4 | 5V | ||
| I2C4_SCL | GPIO061 | 5 | 6 | GND | ||
| GPIO071 | 7 | 8 | GPIO103 | UART2_TX | ||
| GND | 9 | 10 | GPIO104 | UART2_RX | ||
| UART0_TXD | PWM0 | GPIO095 | 11 | 12 | GPIO091 | I2S4_SCLK |
| UART0_RXD | PWM1 | GPIO096 | 13 | 14 | GND | |
| UART3_TXD | GPIO105 | 15 | 16 | GPIO106 | UART3_RXD | |
| 3.3V | 17 | 18 | GPIO044 | |||
| SPI2_MOSI | GPIO141 | 19 | 20 | GND | ||
| SPI2_MISO | GPIO138 | 21 | 22 | GPIO045 | ||
| SPI2_CLK | GPIO142 | 23 | 24 | GPIO139 | SPI2_CS0 | |
| GND | 25 | 26 | GPIO140 | SPI2_CS1 | ||
| I2C2_SDA | GPIO056 | 27 | 28 | GPIO055 | I2C2_SCL | |
| GPIO076 | 29 | 30 | GND | |||
| GPIO078 | 31 | 32 | GPIO046 | |||
| GPIO079 | 33 | 34 | GND | |||
| I2S4_TWS | GPIO092 | 35 | 36 | GPIO090 | I2S4_MCLK | |
| GPIO080 | 37 | 38 | GPIO093 | I2S4_DATA_IN | ||
| GND | 39 | 40 | GPIO094 | I2S4_DATA_OUT |
M.2 M Key 插槽
板载 2 个 M.2 M Key 插槽，支持 PCIe Gen4 x4，可安装 2280 尺寸的 M.2 NVMe 固态硬盘，方便用户扩展存储需求。
M.2 E Key 插槽
板载 1 个 M.2 E Key 插槽，支持 PCIe Gen4 x2，可安装 2230 尺寸的 WiFi/蓝牙网卡，方便用户拓展 WiFi 和蓝牙功能。
M.2 B Key 插槽
板载 1 个 M.2 B Key 插槽，可安装 3042 尺寸的 4G 模块，搭配 SIM 卡实现移动网络连接功能。
SIM 卡槽
板载 1 个 SIM 卡槽，支持 nano SIM 卡，用于 4G 网络连接。
说明：其中 SIM 卡检测脚 CD 连接 GND。
UFS 模块连接座
板载 UFS 模块连接座，用于连接 UFS 存储模块，可拓展系统存储和充当系统启动盘。
MIPI CSI 接口
板载 2 个 MIPI CSI 4-lane 接口，可用于连接摄像头模块。
RTC 电池接口
板载 2-Pin 1.25mm RTC 接口，可连接 CR2032 型号的纽扣电池。
说明：RTC 接口的箭头丝印指向负极（GND），VCC 连接 3.3V（示意图中的红线代表 VCC，黑线代表 GND）。
