快速上手

本章节的目的是为了让大家快速使用瑞莎 ROCK 4D。大家可以按照该教程进行操作。

产品实物

ROCK 4D 正面

ROCK 4D 背面

使用前提

硬件设备

您需要提前准备以下硬件设备,以便完成快速上手教程的所有操作。

  • 开发板:瑞莎 ROCK 4D
  • 系统启动介质:MicroSD 卡
  • USB串口数据线(可选):用于串口调试和登录
  • 显示器(可选):HDMI 显示器和 HDMI 数据线
  • 电源适配器:Type-C 电源适配器( 支持 PD 协议,5V 电源输入,建议电流 3A 以上)

说明:用户需要在 USB串口数据线和显示器二选一,我们优先推荐使用显示器搭配Rock 4D进行使用和开发。

提示

对于不同开发能力的用户,我们建议额外增加以下配件使用 ROCK 4D,这样会缩短熟悉产品和开发的时间。

  • 初学者

准备配件:电源适配器、系统启动介质、显示器、HDMI数据线

  • 开发者

准备配件:电源适配器、系统启动介质、调试数据线( USB串口数据线)

说明:其中显示器可以显示系统界面和进行图形化操作!

主板供电

ROCK 4D 主板支持 Type-C 和 GPIO 供电,我们推荐使用 Type-C 电源适配器供电,请确保电源适配器能够提供 5V 电源输入,并且能够兼容 PD 协议。

提示

ROCK 4D 主板仅支持 5V 电源输入,建议电流 3A 以上,确保所有外设稳定运行。

参考电源:

系统启动介质

ROCK 4D 支持 MicroSD 卡、NVME、UFS启动,但是快速上手教程只介绍 MicroSD卡启动。

串口调试

ROCK 4D 主板支持通过 USB 串口数据线进行串口调试,您需要将 USB 串口数据线连接到 ROCK 4D 的 UART0_TX、UART0_RX 和 GND 引脚。

写入系统镜像

您需要在 PC 上下载待写入的系统镜像文件,并将其烧写到 MicroSD 卡中。

下载系统镜像

在 PC 上访问资源下载汇总页面,下载 ROCK 4D 对应的系统镜像压缩包,下载完成后解压系统镜像压缩包,得到的 *.img 文件就是待烧写到 MicroSD 卡中的系统镜像文件。

提示

下载的系统镜像是一个压缩文件,需要解压后才能通过镜像烧录软件写入到SD卡, 未解压就直接烧录到SD卡,可能会出现写入系统失败或者启动系统失败的情况。

写入系统镜像

将 MicroSD 卡插入读卡器中,然后将读卡器插入 PC 的 USB 端口上。

  • 镜像烧录软件:Balena Etcher

我们推荐使用瑞莎合作伙伴 Balena 开发的开源镜像烧录工具 Etcher,该软件使用简单,功能强大,支持 Windows/Linux/MacOS 系统使用。

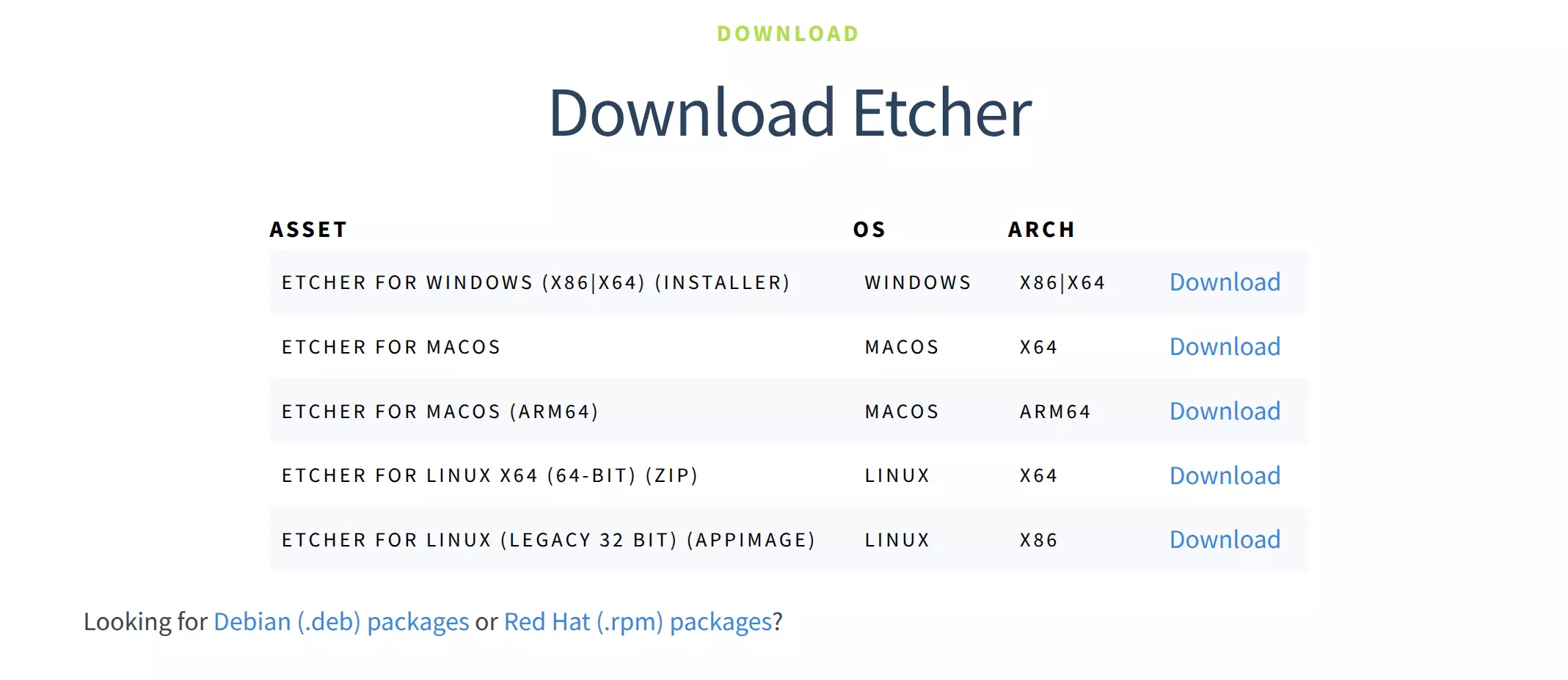

进入官网下载系统对应平台的软件:balenaEtcher

进入下载页面后,选择对应的系统平台进行 Etcher 软件下载。

提示

Windows 和 Linux 只需要打开对应程序就可以使用,无需安装!

  • 安装系统镜像

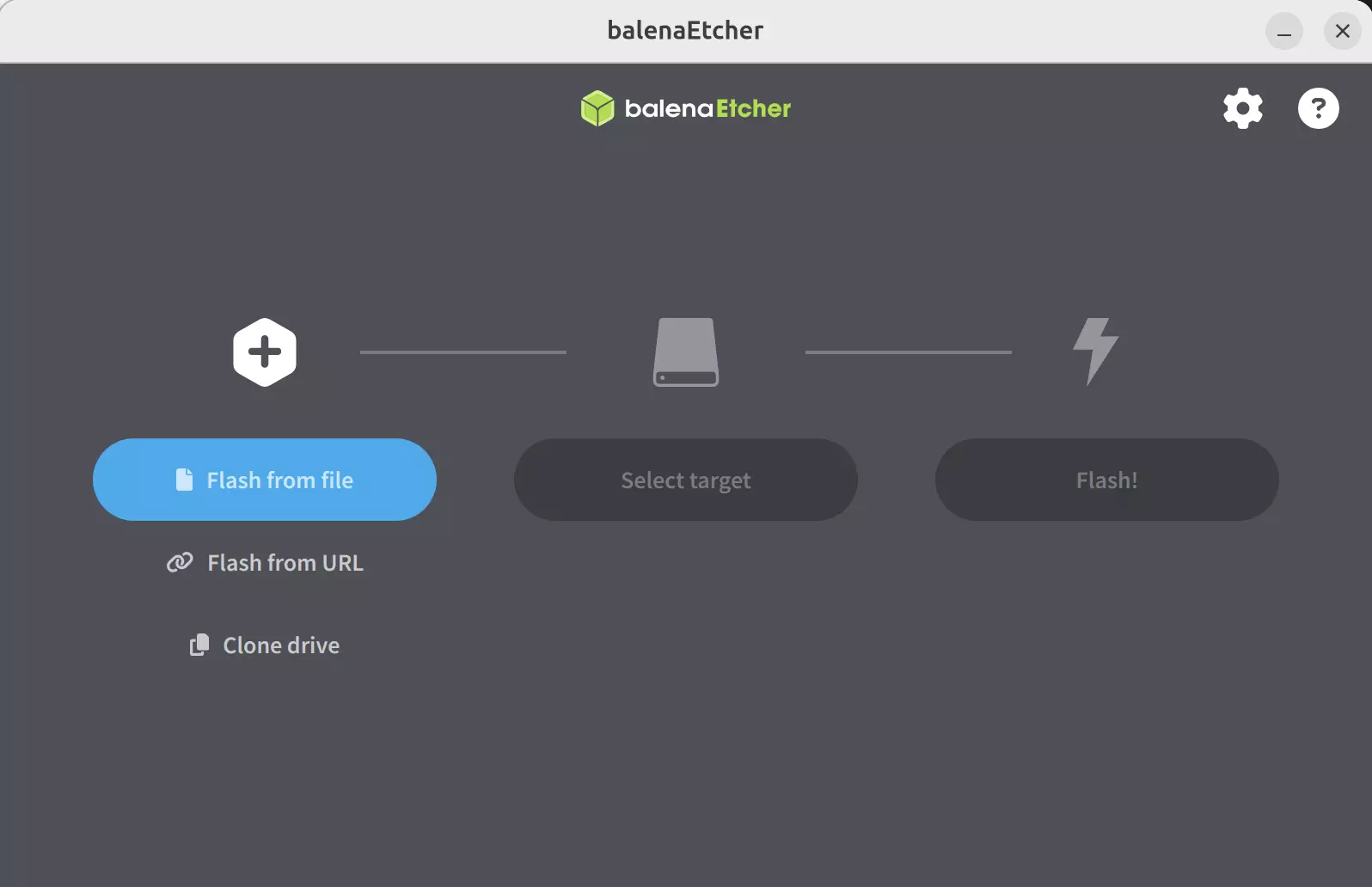

  1. 选择主板对应的系统镜像:点击 Flash from file 选项,选择自己提前下载并解压好的系统镜像文件。

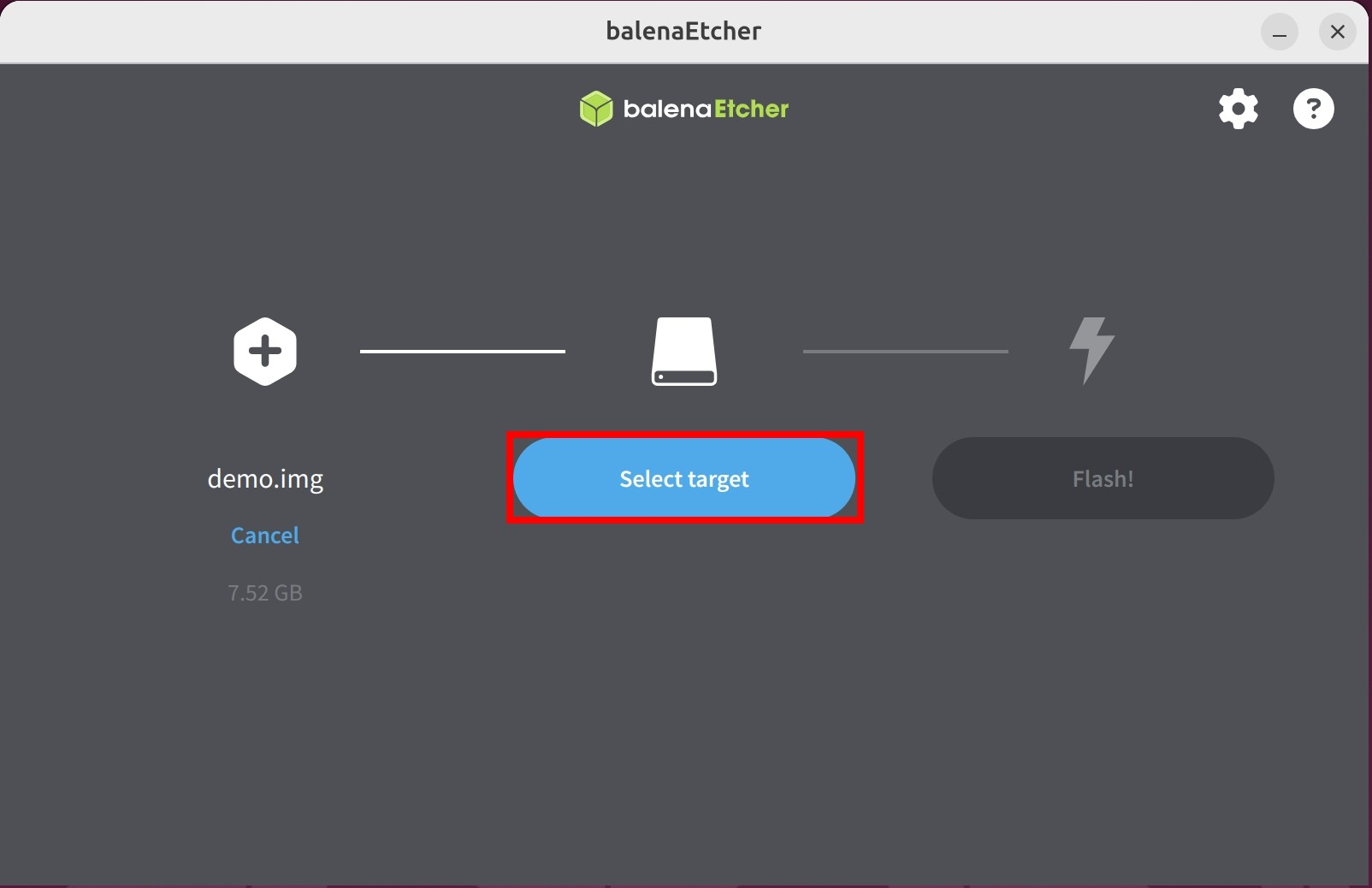

  1. 选择 MicroSD 卡对应的磁盘:点击 Select target 选项,选择自己接入 PC 的读卡器对应磁盘设备。
危险

请勿选错磁盘,否则 Etcher 将格式化被选中的磁盘,造成重要数据丢失!

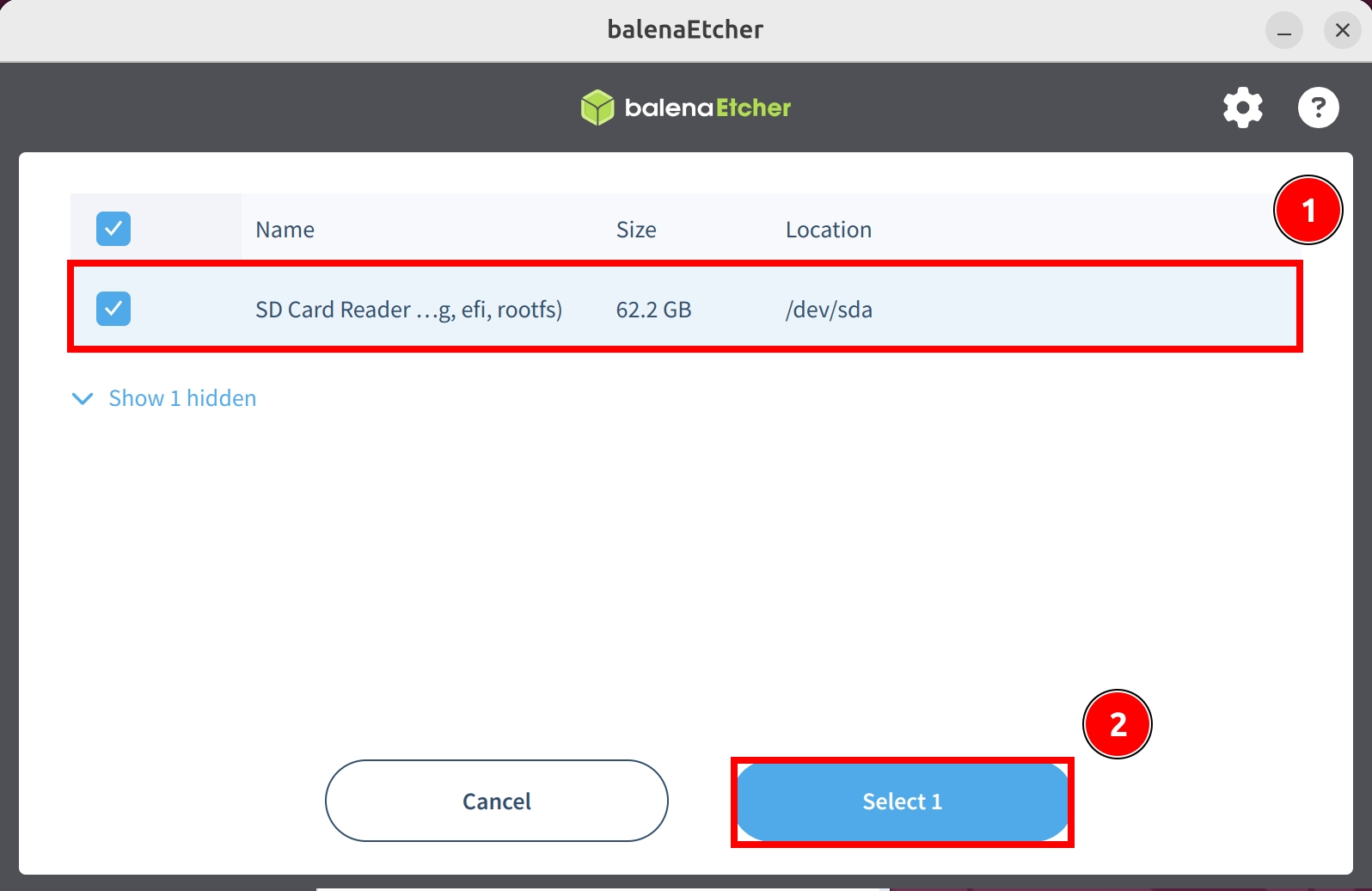

① : 选择需要安装系统镜像的磁盘设备

② : 点击 Select 1 选项确认设备选择

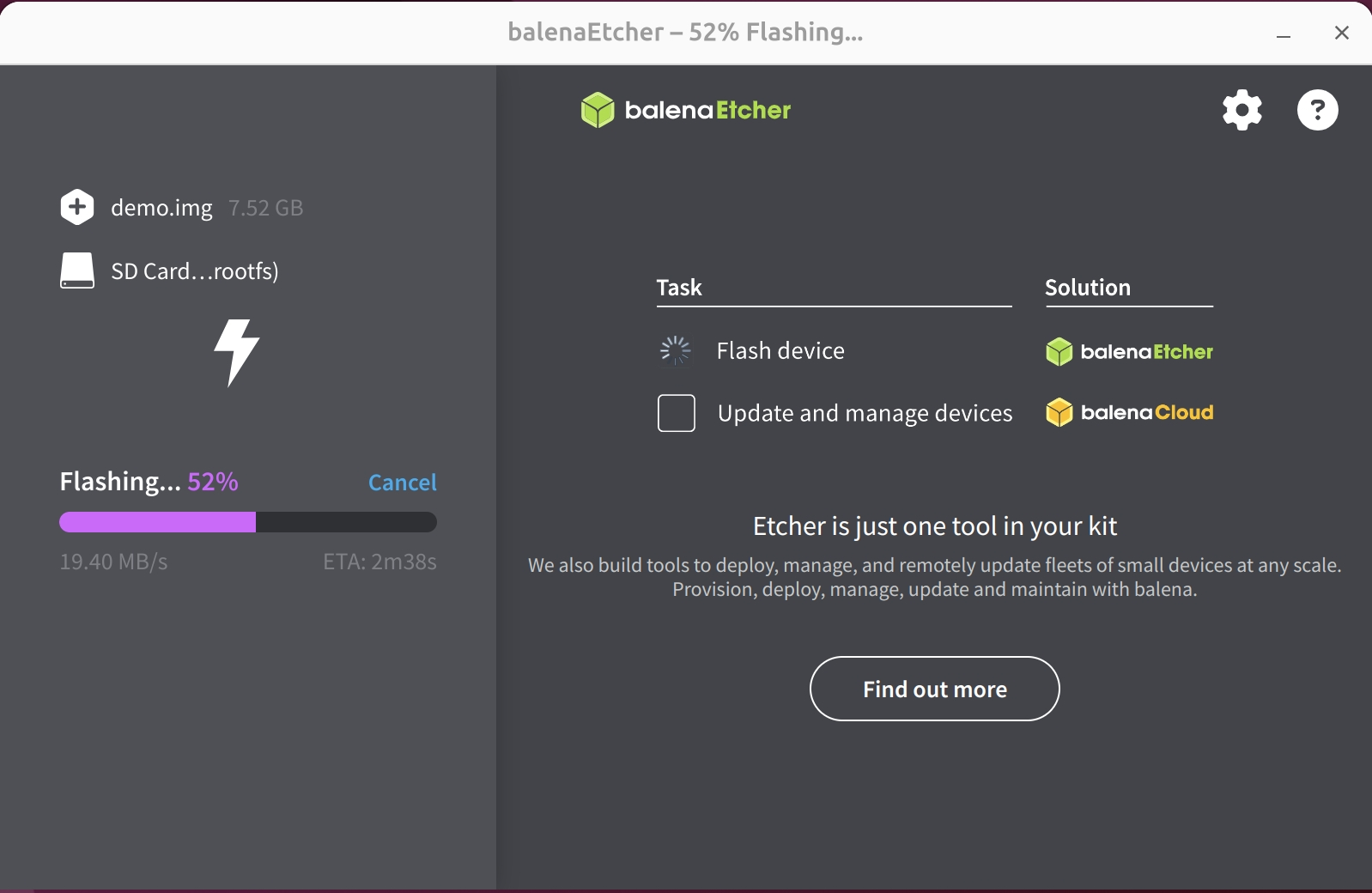

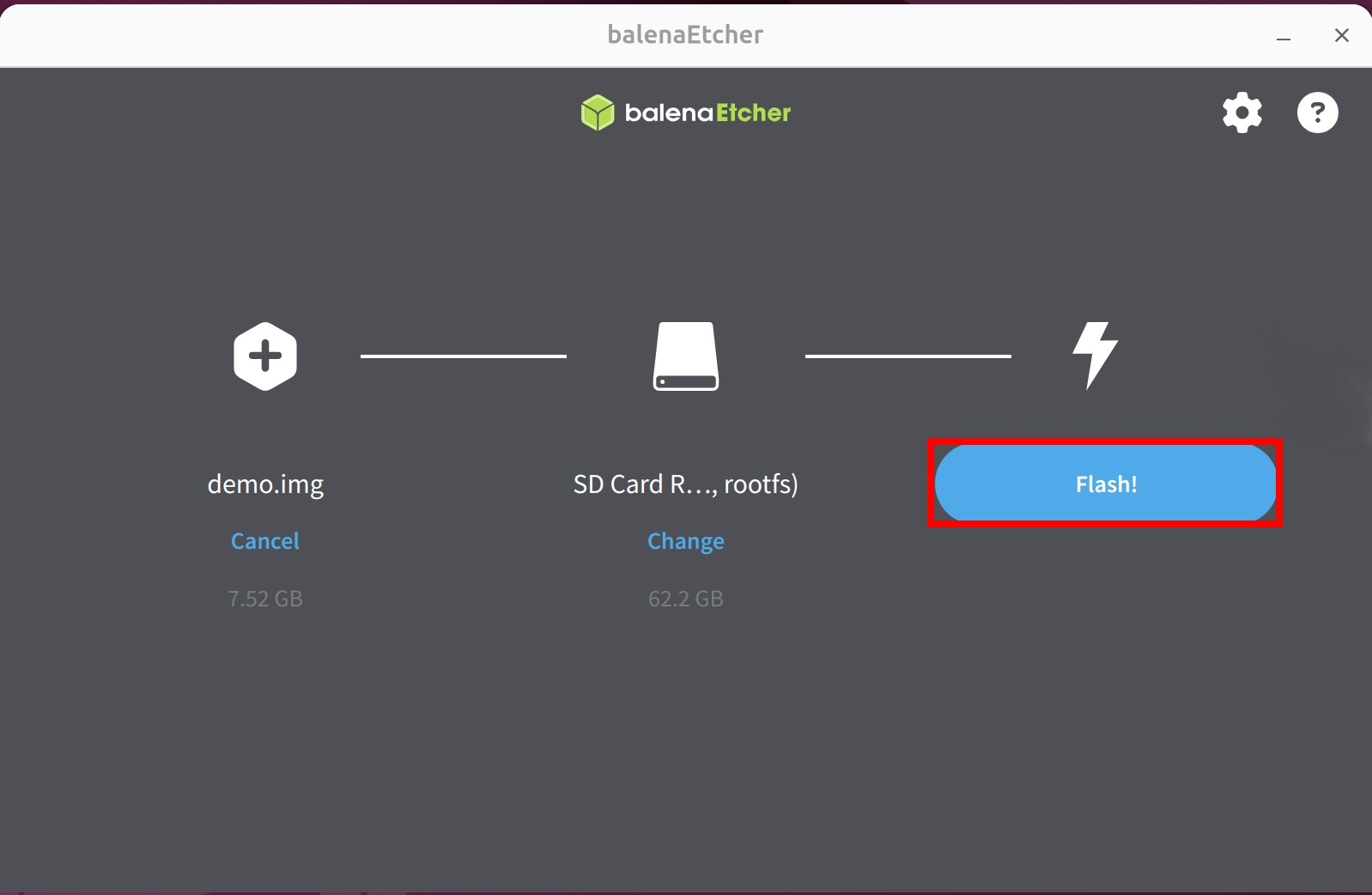

3.开始写入系统镜像:点击 Flash 选项,等待软件自动进行系统镜像的写入和校验。

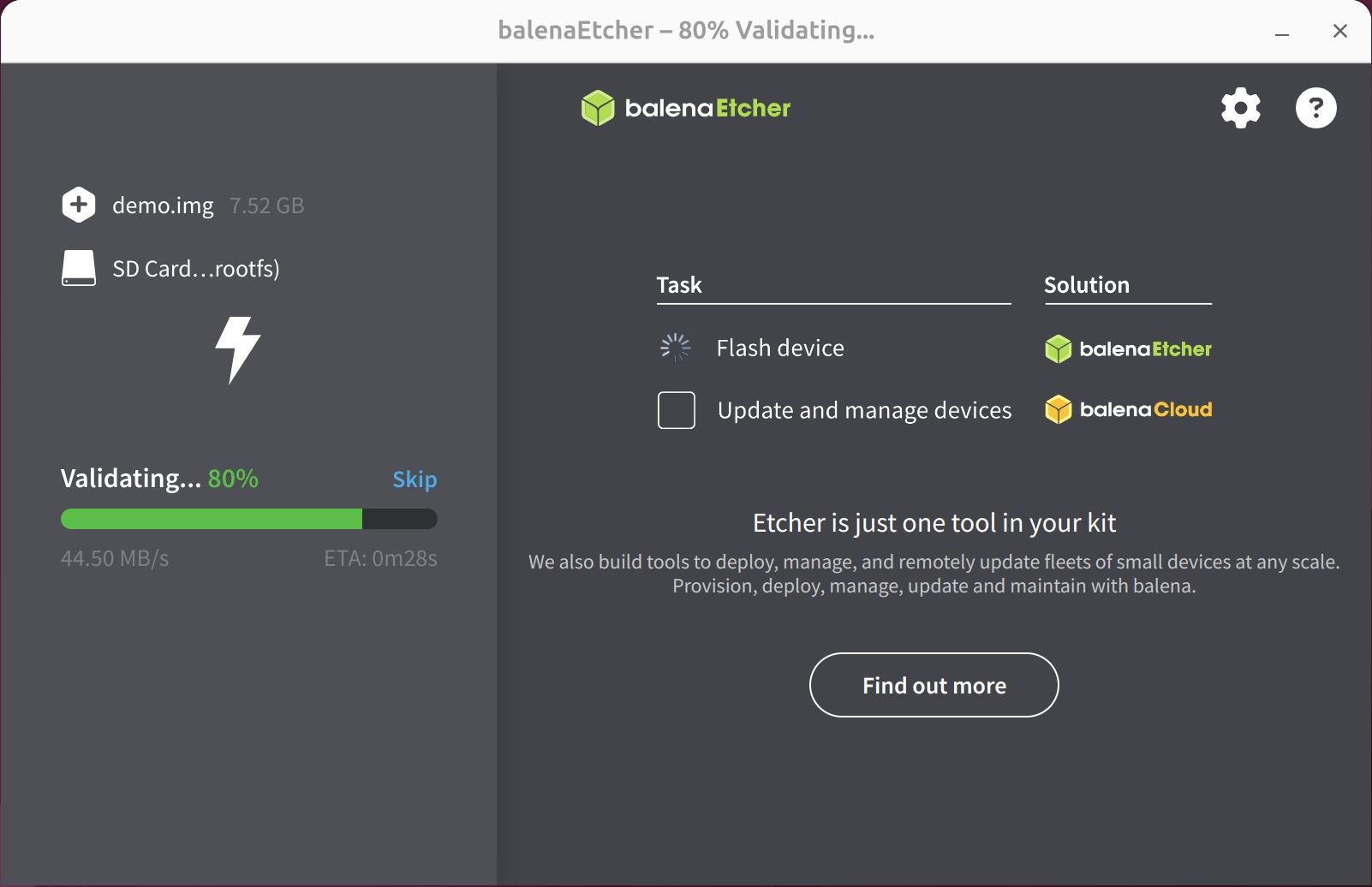

等待系统写入完成

等待系统校验完成

4.成功写入系统镜像后,关闭 Etcher 软件!

系统信息

您使用我们提供的系统镜像,首次需要使用我们设置的用户名和密码登录系统。

  • Debian Linux

用户账号:radxa

用户密码:radxa

启动系统

在 MicroSD 卡上完成系统镜像的写入后,我们可以将读卡器上的 MicroSD 卡装入 ROCK 4D 的 MicroSD 卡槽中,然后使用 5V Type-C 电源适配器启动系统。

启动系统后,蓝色和绿色 LED 灯会同时亮起,大概过几秒左右,绿灯常亮、蓝色指示灯会闪烁,一般表示系统启动成功。

使用系统建议:

  1. 若您有显示器,启动 ROCK 4D 后可以使用 HDMI 数据线连接显示器和主板,直接通过显示器查看系统界面。

  2. 若您没有显示器,可以使用串口调试工具查看系统输出信息,确认系统是否启动成功以及登录系统使用 ROCK 4D。

串口登录系统

我们推荐使用 Tabby 软件进行串口登录和调试,支持 Windows、Linux、MacOS 等多个平台。

提示
  • ROCK 4D 串口参数

波特率:1500000

数据位:8

停止位:1

无校验位

硬件连接

危险

使用 USB 串口数据线和 ROCK 4D 进行串口调试时,请确保引脚连接正确,否则会导致主板硬件损坏。

使用 USB 串口数据线的 USB 接口连接 PC ,另一端连接 ROCK 4D 的 GPIO串口 引脚。

序号引脚功能连接方式
ROCK 4D : GND(Pin6)连接 USB 串口数据线的 GND 引脚
ROCK 4D : UART0_TX(Pin8)连接 USB 串口数据线的 RX 引脚
ROCK 4D : UART0_RX(Pin10)连接 USB 串口数据线的 TX 引脚
USB 串口数据线 : GND(黑色线)连接 ROCK 4D 的 GND 引脚
USB 串口数据线 : RX(白色线)连接 ROCK 4D 的 UART0_TX 引脚
USB 串口数据线 : TX(绿色线)连接 ROCK 4D 的 UART0_RX 引脚
USB 串口数据线 : VCC(红色线)不连接

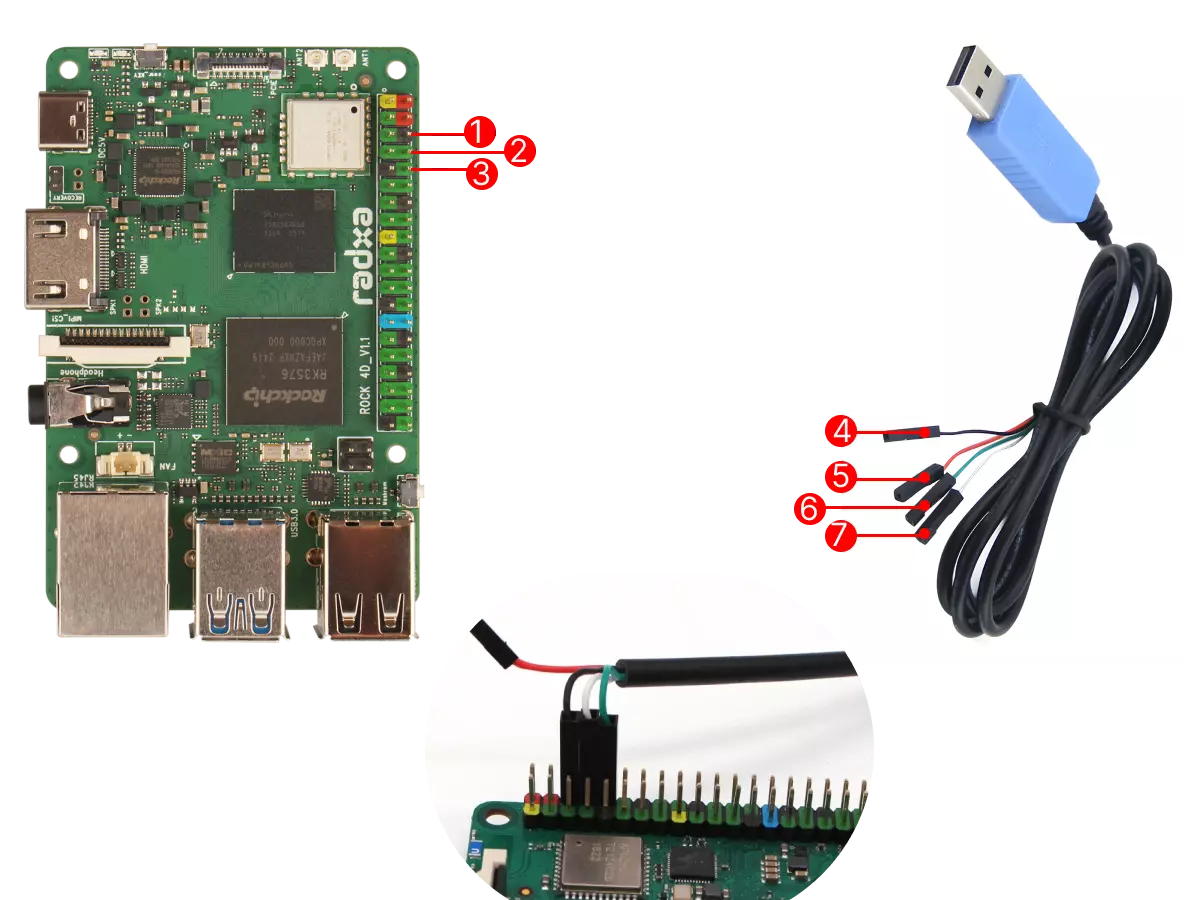

引脚说明和连接示意图

Tabby 使用

Tabby 是一款功能强大的跨平台串口调试工具,支持串口、SSH 等多种协议。

Tabby 安装

通过 Tabby 官网 下载并安装 Tabby 软件。

提示
  • Windows

根据自己的系统架构选择 .exe 文件进行安装。

  • Linux

根据自己的系统架构选择 .deb 文件进行安装。

  • MacOS

根据自己的系统架构选择 .dmg 文件进行安装。

Tabby 使用(串口)

双击 Tabby 软件图标打开 Tabby 软件。

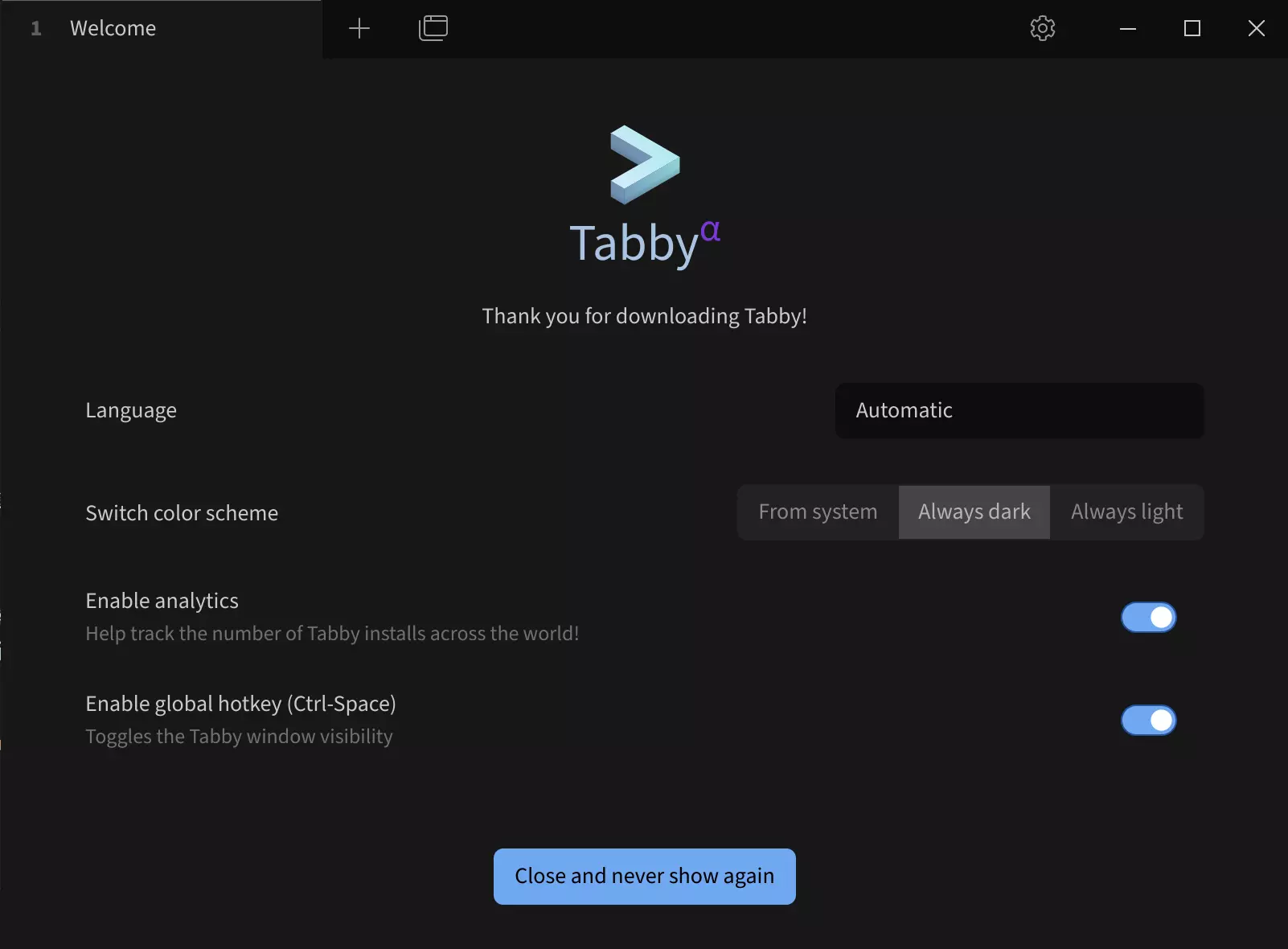

Tabby 软件主界面

设置串口连接:

① --> Settings : 点击设置选项

② --> Profiles & connections : 点击配置连接选项

③ --> New profile : 点击添加新的配置选项

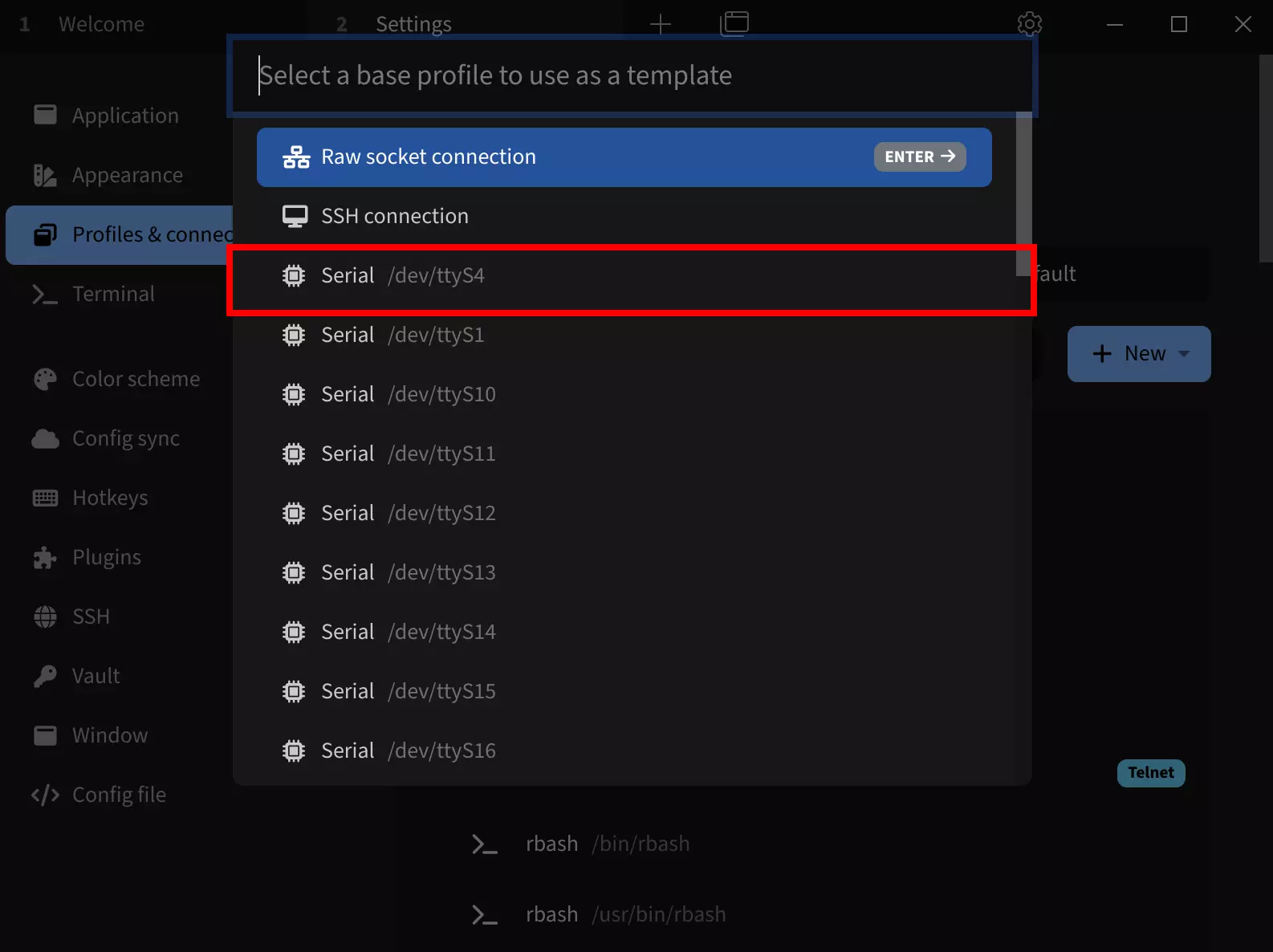

选择一个基础配置作为模板 :

选择任意 Serial 模板,我们可以在后续配置界面修改设备名称、串口设备号、波特率等参数。

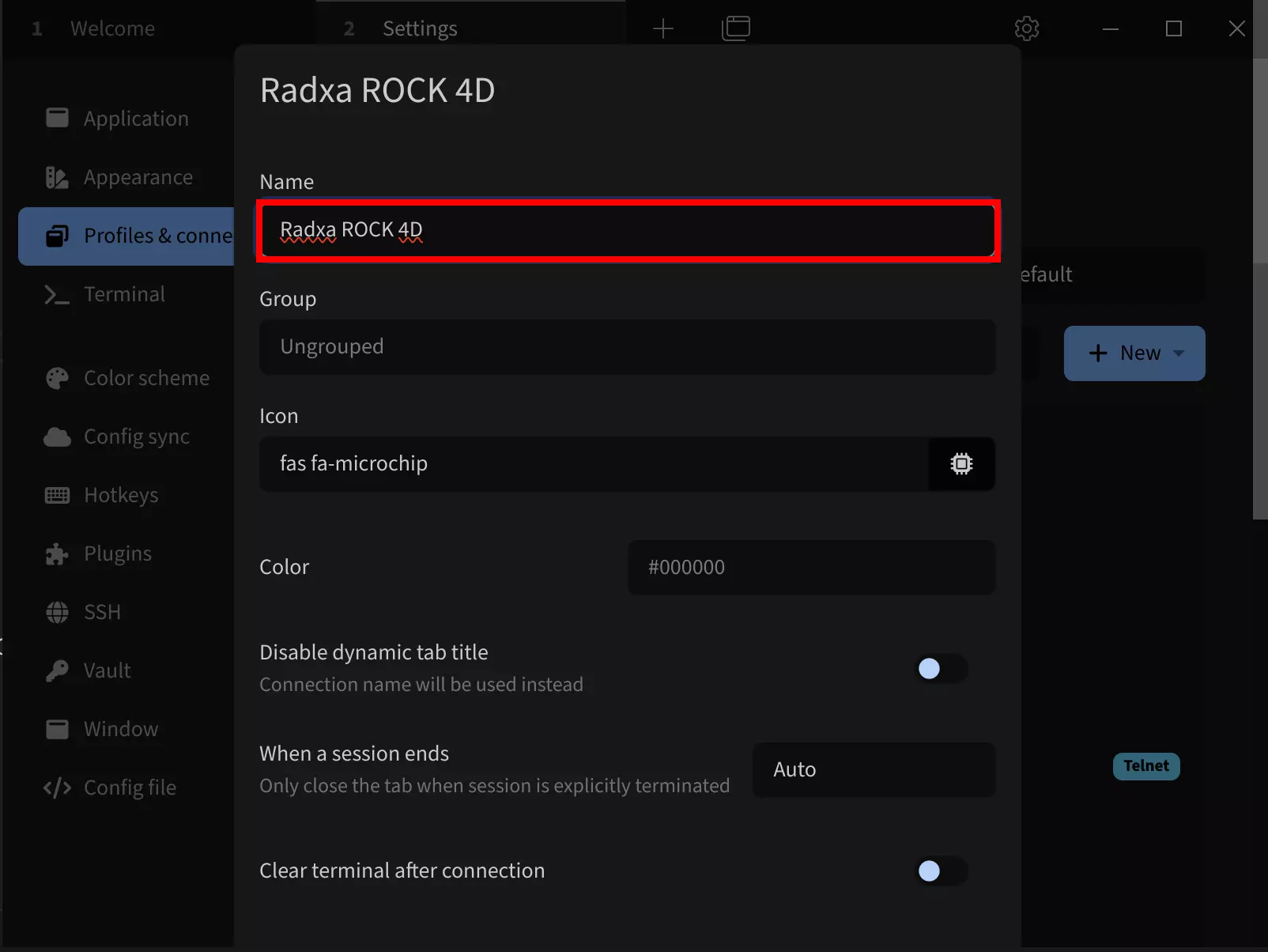

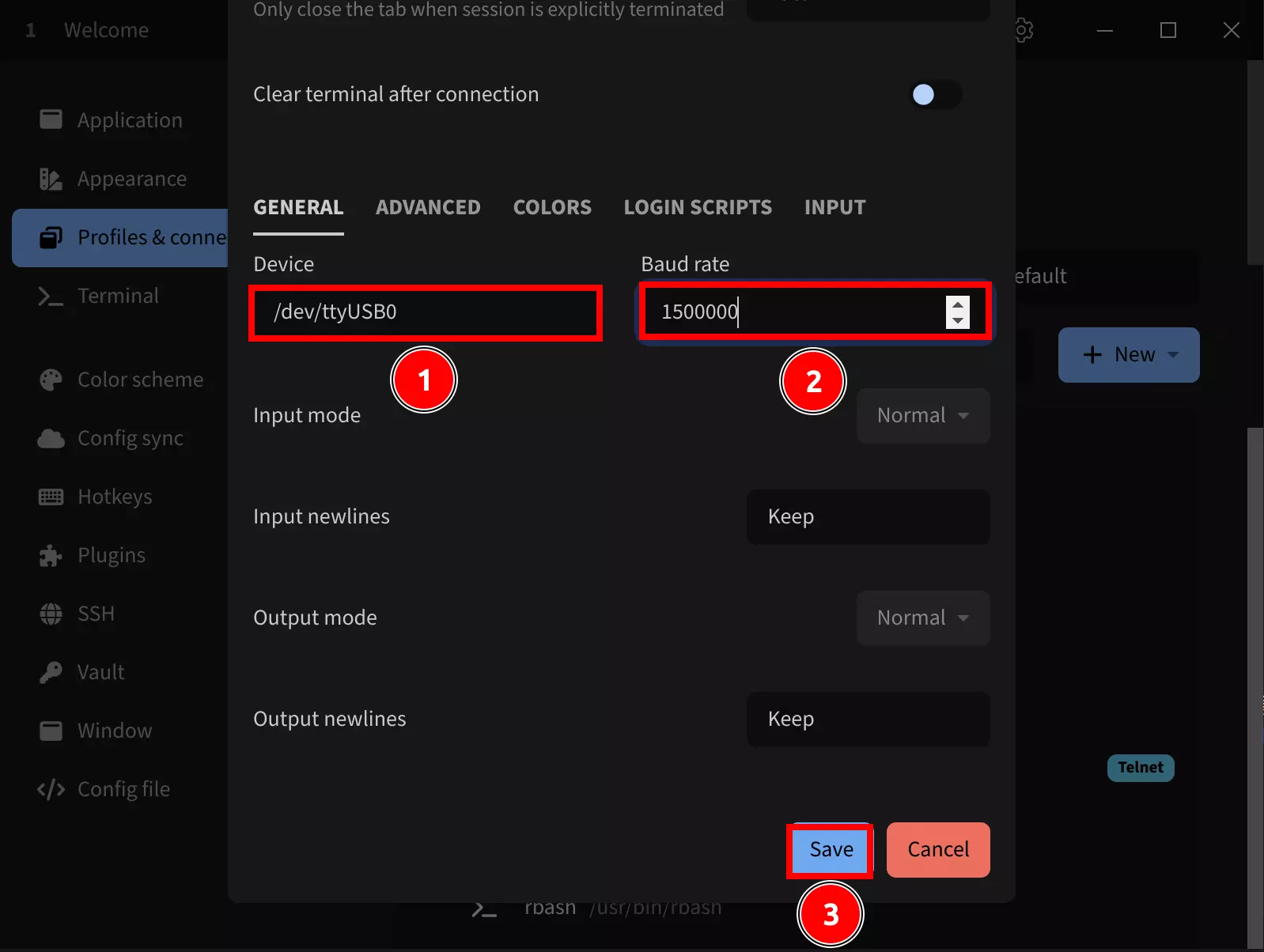

选择 Serial 模板后,修改以下参数:

Name : 设置连接名称,建议填写产品名称

① --> Device : 设置串口设备号,若只连接一个串口设备,一般为 /dev/ttyUSB0

② --> Baud rate : 设置波特率,填写 1500000

③ --> Save : 保存配置

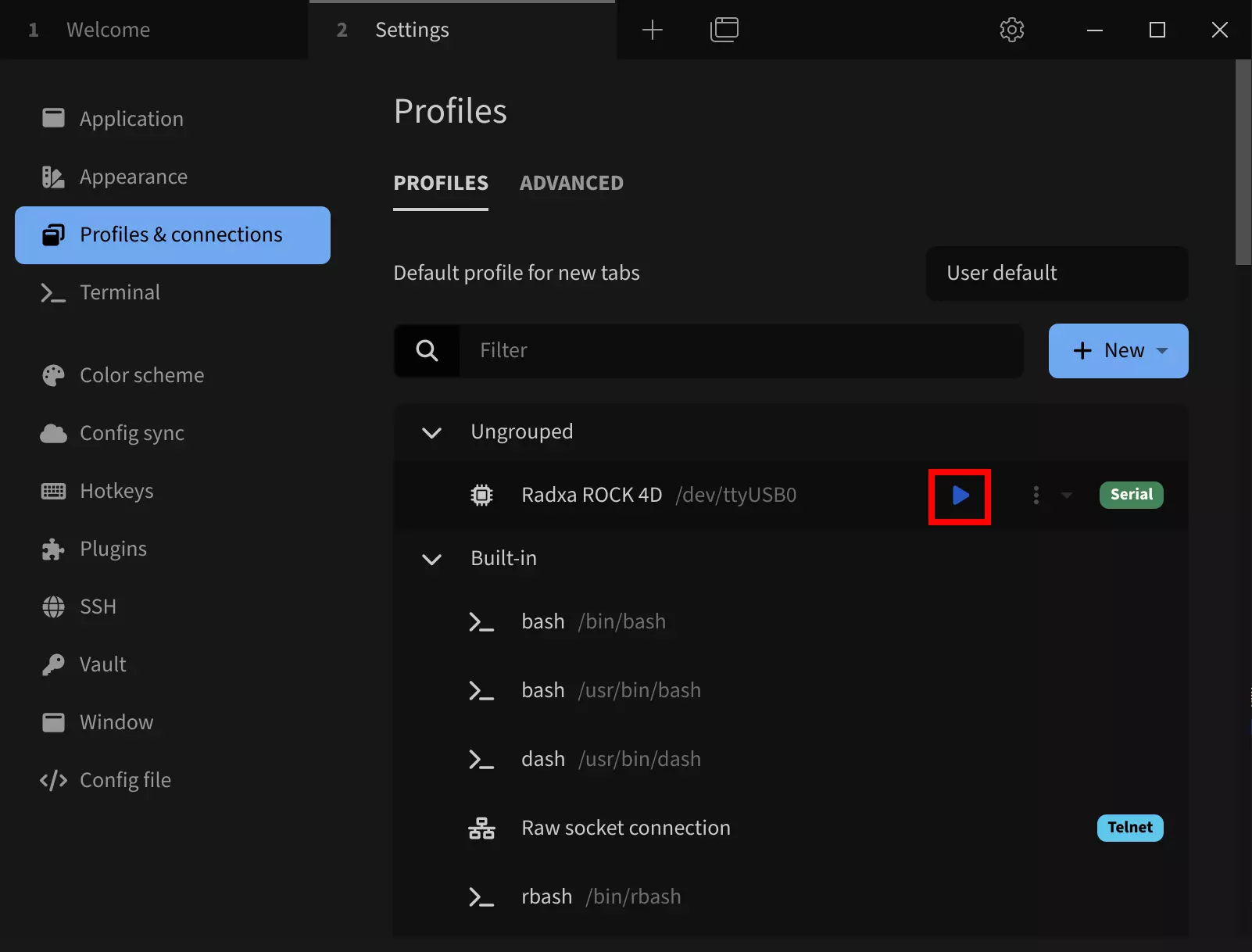

点击运行按钮连接串口设备:

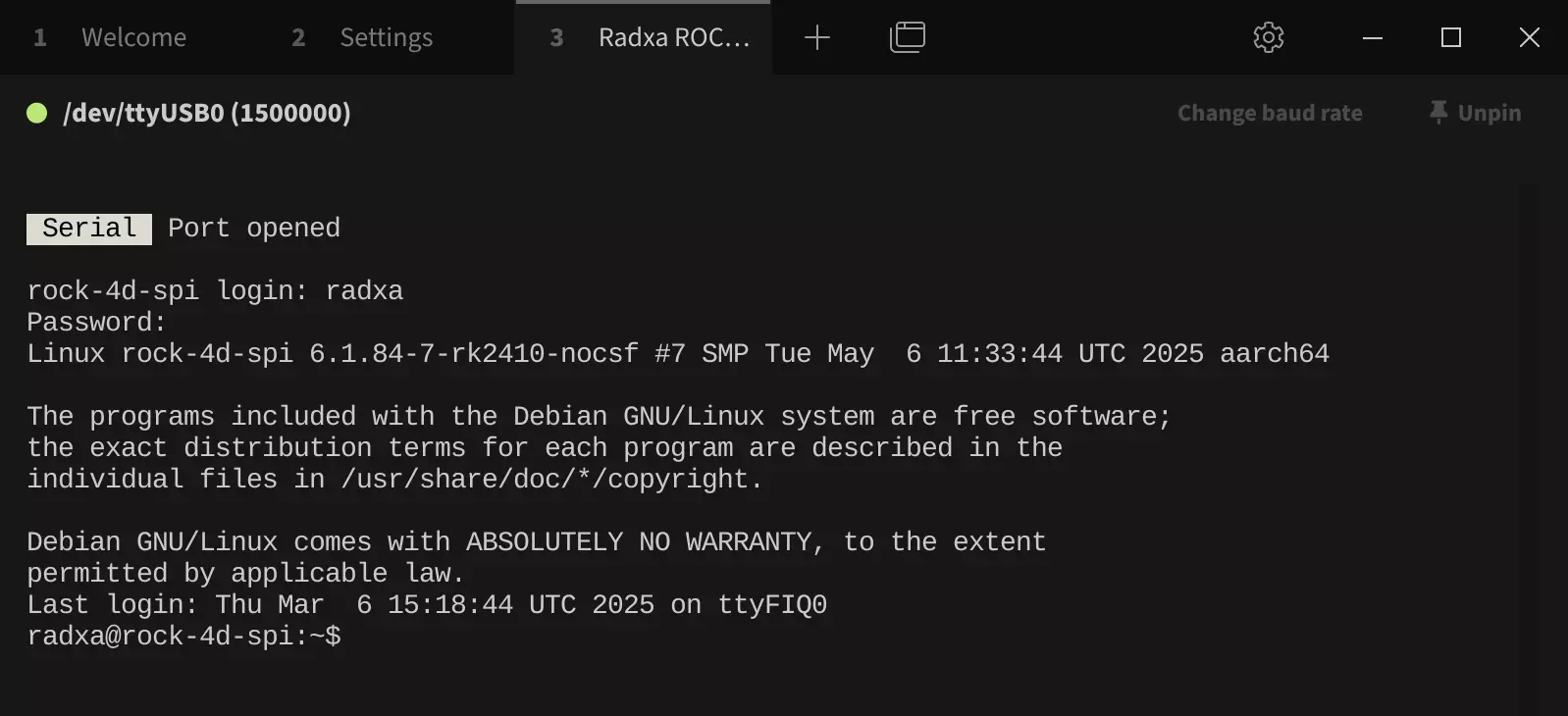

连接成功后,按回车会出现登陆信息,然后使用对应系统的用户账号和密码进行登陆(终端输入密码不会显示出来,输入完密码按回车登陆)。

提示

若打开串口出现 Error: Permission denied, cannot open /dev/ttyUSB0 错误提示!

您需要按照以下步骤排查问题:

  1. 检查串口设备是否正确连接

  2. 检查串口设备权限

以 Linux 系统为例,若串口设备权限不足,您需要在终端命令行运行以下命令,让所有用户都有权限访问串口设备。

Host-Linux$
sudo chmod 777 /dev/ttyUSB0
  1. 检查串口设备是否被其他程序占用

系统使用

有屏模式

若您是 ROCK 4D 搭配显示器使用,使用系统就变的比较简单,你可以根据显示器上的系统界面进行操作。

无屏模式

若您是 ROCK 4D 搭配 USB 串口数据线使用,您可以通过串口调试工具进行系统操作。

提示

对于无屏模式的用户,我们提供以下建议助力您快速熟悉系统使用。

  1. 配置网络

您可以直接给 ROCK 4D 插入网线,确保系统能够连接网络。

  1. 串口调试

您可以通过 串口调试 查看系统的输出信息,比如 IP 地址、系统启动信息等。

  1. 配置 SSH 远程

配置 SSH 远程 登录可以去掉 USB 串口数据线,直接使用 SSH 远程登录系统。

  1. 配置 VNC 远程

若系统本身带有图形化界面,配置 VNC 远程 登录可以让您直接看到系统画面,无需使用显示器。
