eMMC / UFS 模块接口

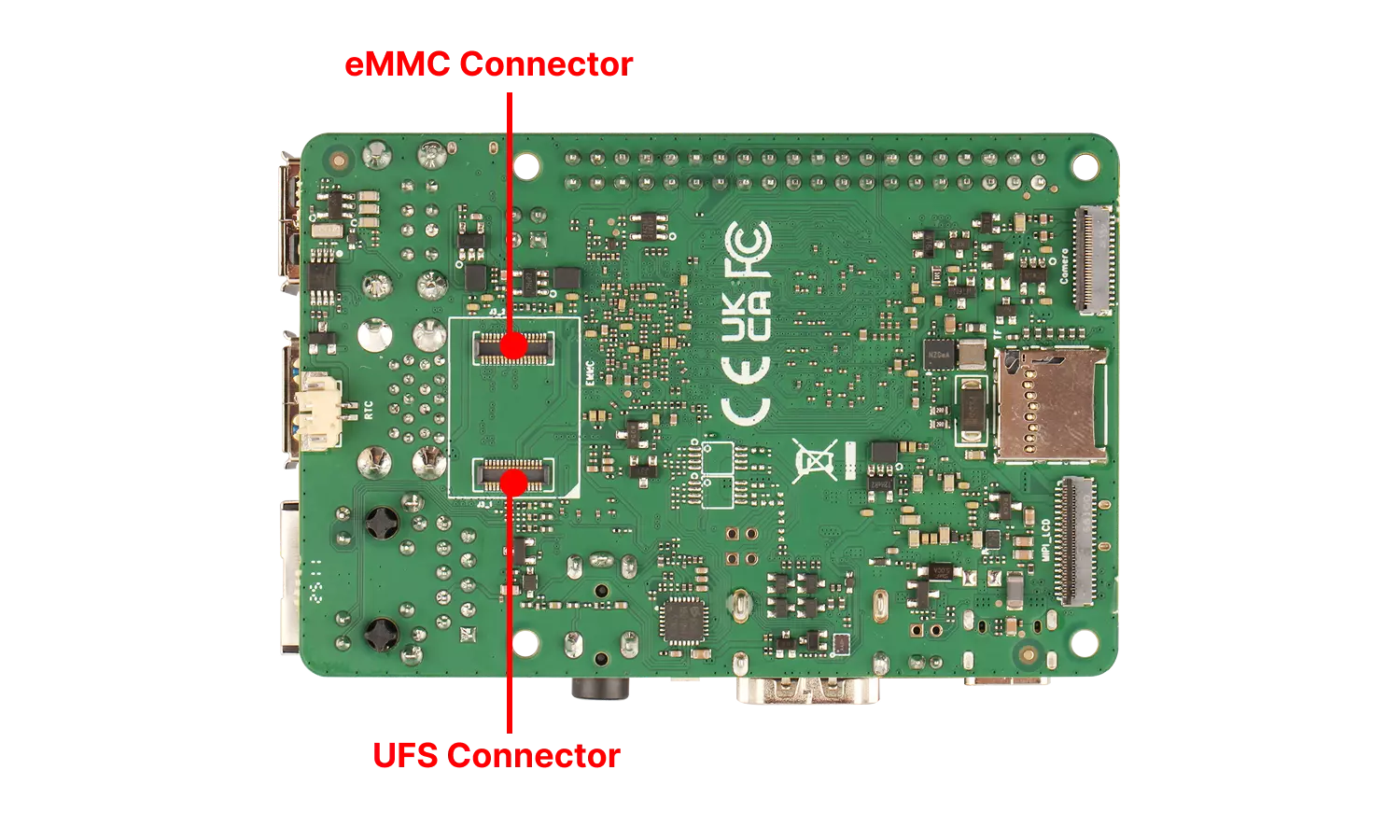

瑞莎 ROCK 4D 板载 eMMC / UFS 二合一模块接口，支持安装 eMMC / UFS 模块，可以用于系统启动盘或扩展存储空间。
提示
由于 ROCK 4D 出厂默认贴 SPI Nor Flash，所以无法使用 eMMC 模块，教程只介绍使用 UFS 模块
使用指南
eMMC 模块适用于小容量存储（8-128GB）, UFS 模块适用于大容量存储（64GB-1TB）。
- 拓展存储空间
您可以直接将 UFS 模块安装到 eMMC / UFS 模块接口上，然后启动系统，使用 lsblk 命令查看 UFS 模块是否被识别。
- 作为系统启动盘
您可以参考 安装系统到 UFS 模块 教程，将系统镜像安装到 UFS 模块中，然后将 UFS 模块插入 eMMC / UFS 模块接口上，测试启动系统是否正常。
ROCK 4D 推荐搭配我们的 瑞莎 UFS 模块 使用。
警告
UFS 模块安装步骤：
- 确保 UFS 模块的缺角和 ROCK 4D 的 eMMC / UFS 模块接口方向一致
- 确保 UFS 模块底部卡槽接口和 ROCK 4D 的 eMMC / UFS 模块接口对齐
- 轻微用力按压 UFS 模块一端的接口，听到滴的声音说明安装成功，同样的方法按压另一端的接口，确保 UFS 模块安装成功。
接口规格
提示
详细接口规格参考下载专区的 硬件设计 : 原理图
| Pin# | Name | Pin# | Name | Pin# | Name | Pin# | Name |
|---|---|---|---|---|---|---|---|
| 1 | GND | 17 | GND | 33 | FSPI0_D6 / EMMC_D6 | 49 | GND |
| 2 | FSPI0_D5 / EMMC_D5 | 18 | GND | 34 | GND | 50 | GND |
| 3 | GND | 19 | GND | 35 | GND | 51 | VCC1V2_UFS_VCCQ_S0 |
| 4 | FSPI0_D4 / EMMC_D4 | 20 | VCCIO_FLASH | 36 | UFS_TX_D0P | 52 | VCC1V2_UFS_VCCQ_S0 |
| 5 | GND | 21 | VCCIO_FLASH | 37 | UFS_TX_D0N | 53 | VCC1V8_UFS_VCCQ2_S0 |
| 6 | FSPI0_D0 / EMMC_D0 | 22 | VCC_3V3_S3 | 38 | GND | 54 | VCC1V8_UFS_VCCQ2_S0 |
| 7 | GND | 23 | VCC_3V3_S3 | 39 | UFS_TX_D1P | 55 | VCC_UFS_S0 |
| 8 | FSPI0_CLK / EMMC_CLK | 24 | GND | 40 | UFS_TX_D1N | 56 | VCC_UFS_S0 |
| 9 | GND | 25 | FSPI0_RSTN / EMMC_CMD | 41 | GND | 57 | UFS_RSTn |
| 10 | FSPI0_D3 / EMMC_D3 | 26 | GND | 42 | UFS_REFCLK | 58 | GND |
| 11 | GND | 27 | FSPI0_D2 / EMMC_D2 | 43 | GND | 59 | UFS_RX_D1N |
| 12 | FSPI0_CSNO / EMMC_RSTN | 28 | GND | 44 | NC | 60 | UFS_RX_D1P |
| 13 | GND | 29 | FSPI0_D1 / EMMC_D1 | 45 | NC | 61 | GND |
| 14 | GND | 30 | GND | 46 | UFS_PLUG | 62 | UFS_RX_D0N |
| 15 | FSPI0_DQS / EMMC_STRB | 31 | FSPI0_D7 / EMMC_D7 | 47 | NC | 63 | UFS_RX_D0P |
| 16 | GND | 32 | GND | 48 | NC | 64 | GND |
