耳机插孔

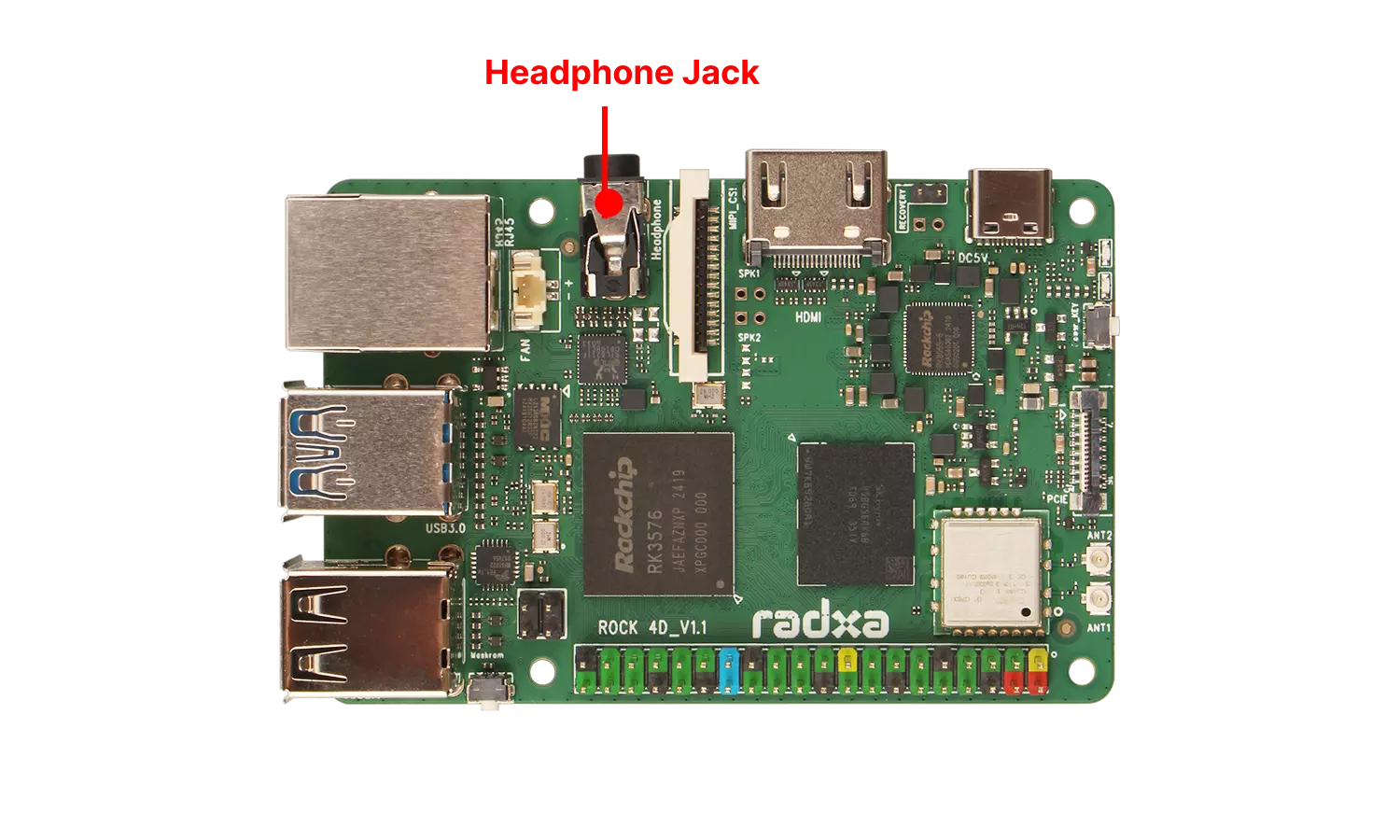

瑞莎 ROCK 4D 板载 3.5mm 四段式耳机插孔，支持音频的输入和输出。

使用指南

使用 3.5 mm 耳机线连接 ROCK 4D 的耳机插孔和耳机,然后在 ROCK 4D 上播放音频测试是否有声音。

如果无法播放音频，可以尝试插拔耳机线或者检查音频输出设备是否设置正确。

查看音频设备

使用 aplay -l 命令查看音频播放设备（扬声器），使用 arecord -l 命令查看音频录制设备（麦克风）。

• 查看音频播放设备

radxa@radxa-4d$

aplay -l

终端输出类似信息：其中 card 1: rockchipes8388 板载的 ES8388 音频编解码器，通常用于 3.5mm 耳机接口的输入（麦克风）和输出（音频播放）。

card 0: rockchiphdmi0 [rockchip-hdmi0], device 0: rockchip-hdmi0 i2s-hifi-0 [rockchip-hdmi0 i2s-hifi-0]
  Subdevices: 1/1
  Subdevice #0: subdevice #0
card 1: rockchipes8388 [rockchip-es8388], device 0: dailink-multicodecs ES8323 HiFi-0 [dailink-multicodecs ES8323 HiFi-0]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

• 查看音频录制设备

radxa@radxa-4d$

arecord -l

输出类似如下信息：其中 card 1: rockchipes8388 板载的 ES8388 音频编解码器，通常用于 3.5mm 耳机接口的输入（麦克风）和输出（音频播放）。

radxa@radxa-4d$

card 0: rockchiphdmi0 [rockchip-hdmi0], device 0: rockchip-hdmi0 i2s-hifi-0 [rockchip-hdmi0 i2s-hifi-0]
  Subdevices: 1/1
  Subdevice #0: subdevice #0
card 1: rockchipes8388 [rockchip-es8388], device 0: dailink-multicodecs ES8323 HiFi-0 [dailink-multicodecs ES8323 HiFi-0]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

录制音频

该功能需要耳机支持麦克风功能，使用 arecord 命令录制音频。

radxa@radxa-4d$

sudo arecord -Dhw:1,0 -d 20 -f cd -r 44100 -c 2 -t wav  /tmp/tmp.wav

• Dhw:1,0: 表示使用 card 1: rockchipes8388 的 device 0
• d 20: 表示录制 20 秒
• f cd: 表示使用 CD 音频格式
• r 44100: 表示使用 44.1kHz 的采样率
• c 2: 表示使用立体声
• t wav: 表示使用 WAV 格式
• /tmp/tmp.wav: 表示输出文件路径

播放音频

使用 aplay 命令播放音频。

radxa@radxa-4d$

sudo aplay -Dhw:1,0 /tmp/tmp.wav

• Dhw:1,0: 表示使用 card 1: rockchipes8388 的 device 0
• /tmp/tmp.wav: 表示输入文件路径

接口规格

提示

详细接口规格参考下载专区的 硬件设计 : 原理图

备注

ROCK 4D 出厂默认不焊接扬声器功放。下表中的信号来自主板上预留的扬声器功放电路：功放芯片、喇叭座及其外围元件（磁珠、滤波电容等）出厂均未贴（NC），因此「扬声器预留焊盘」无法直接驱动扬声器发声。

如需外接扬声器，可参考以下方式：

① 通过 3.5mm 耳机插孔连接有源音箱（耳机插孔可直接驱动 32Ω 耳机）； ② 外接功放模块，从预留焊盘取出 AUD_LINEOUT_L / AUD_LINEOUT_R 模拟音频信号； ③ 自行补齐预留的功放电路（功放芯片、VCC_SPK_AMP 供电、SPK_CTL_H 使能及输出滤波元件）后，再连接扬声器。

左声道 Pin#	左声道 Name	右声道 Pin#	右声道 Name
1	SPK_CTL_H	1	SPK_CTL_H
2	GND	2	GND
3	GND	3	GND
4	AUD_LINEOUT_L	4	AUD_LINEOUT_R
5	AUD_SPK1P	5	AUD_SPK2P
6	VCC_SPK_AMP	6	VCC_SPK_AMP
7	GND	7	GND
8	AUD_SPK1N	8	AUD_SPK2N
