RTC 接口
瑞莎 ROCK 4D 板载 RTC 电池接口,可以通过该接口连接 RTC 电池,为主板上的实时时钟(RTC)芯片在断电时持续供电,从而实现系统时钟的持续计时,保障系统时间在断电情况下也能保持准确。

使用指南

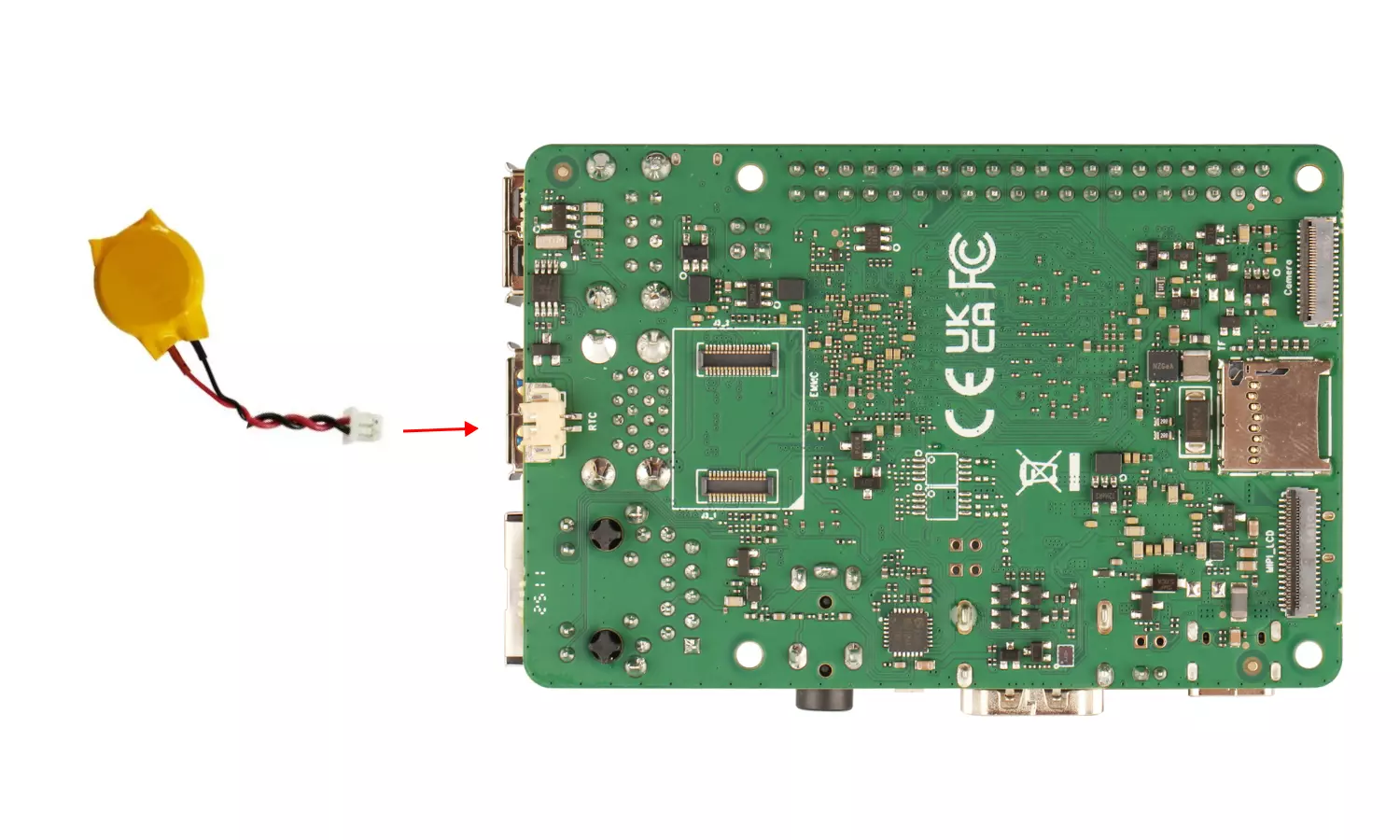

使用 RTC 接口连接 RTC 电池,电池参数:
- 接口类型:2-Pin XH 1.25mm
- 电池类型:CR2032
- 电池电压:3.0V

查看 RTC
终端输入命令查看系统是否正确识别 RTC 电池。
radxa@radxa-4d$
sudo dmesg | grep rtc
终端输出类似信息:rtc information is valid
,说明 RTC 电池被正确识别。
[ 8.145303] [drm] Esmart1-win0(possible_vp_mask = 0x00000006) has no possible crtcs
[ 8.145370] [drm] Esmart3-win0(possible_vp_mask = 0x00000006) has no possible crtcs
[ 8.153133] rockchip-drm display-subsystem: [drm] Cannot find any crtc or sizes
[ 8.154487] rockchip-drm display-subsystem: [drm] Cannot find any crtc or sizes
[ 8.700833] rtc-hym8563 2-0051: hym8563_init_device: error read i2c data -6
[ 8.716545] rtc-hym8563 2-0051: rtc information is valid
[ 8.724597] rtc-hym8563 2-0051: registered as rtc0
[ 8.725670] rtc-hym8563 2-0051: setting system clock to 2000-01-01T00:00:23 UTC (946684823)
读取 RTC 时间
终端使用 hwclock
命令读取 RTC 芯片(/dev/rtc0)的当前时间。
radxa@radxa-4d$
sudo hwclock -r -f /dev/rtc0
显示系统时间
使用 date
命令显示系统当前时间。
radxa@radxa-4d$
date
设置 RTC 时间
若 RTC 时间和系统时间不一致,可以使用 hwclock
命令将系统当前时间写入 RTC。
radxa@radxa-4d$
sudo hwclock -w -f /dev/rtc0
验证 RTC
记录当前系统时间,然后断开瑞莎 ROCK 4D 的电源和网络,等待 10 分钟左右,然后重新连接电源,观察系统时间是否正常计时。

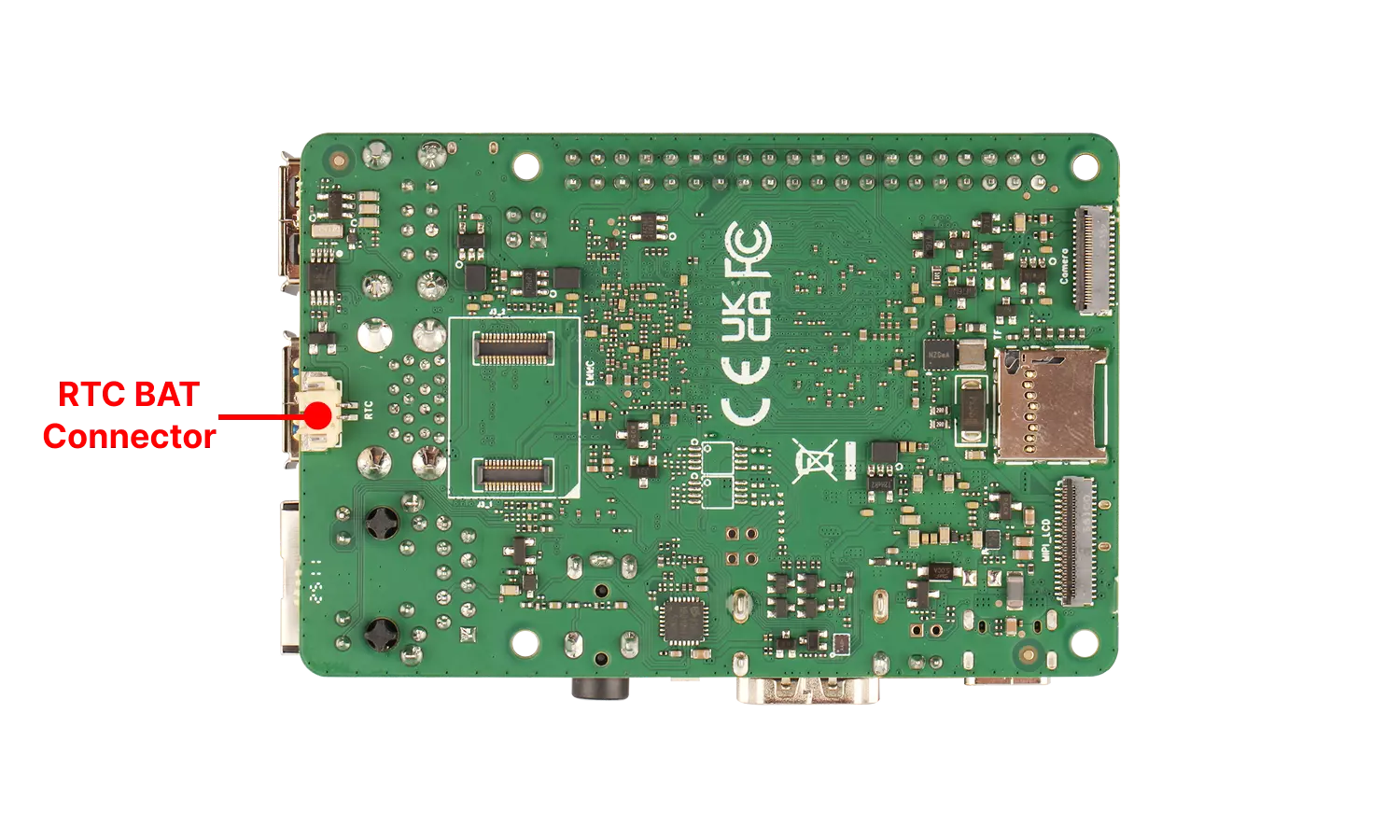

接口规格
提示
详细接口规格参考下载专区的 硬件设计 : 原理图
Pin# | Name | Pin# | Name |
---|---|---|---|
1 | OSCI | 5 | I2C2_SDA_M0_CC_RTC |
2 | OSCO | 6 | I2C2_SCL_M0_CC_RTC |
3 | RTC_INT_L | 7 | 32KOUT_RTC |
4 | GND | 8 | VCC_RTC |
