装机指南

材料​

图文教程​

安装 RTC 电池​

将 RTC 电池放入到接口说明中标号 23 中。

rock 5 itx rtc

安装散热风扇​

  • 首先，将导热硅脂均匀地涂抹在SoC RK3588上，随后将散热器对准其上的四个孔位进行安装，具体步骤可参考图示说明。

请注意风扇接口，有防反设计

Heatsink 8418B

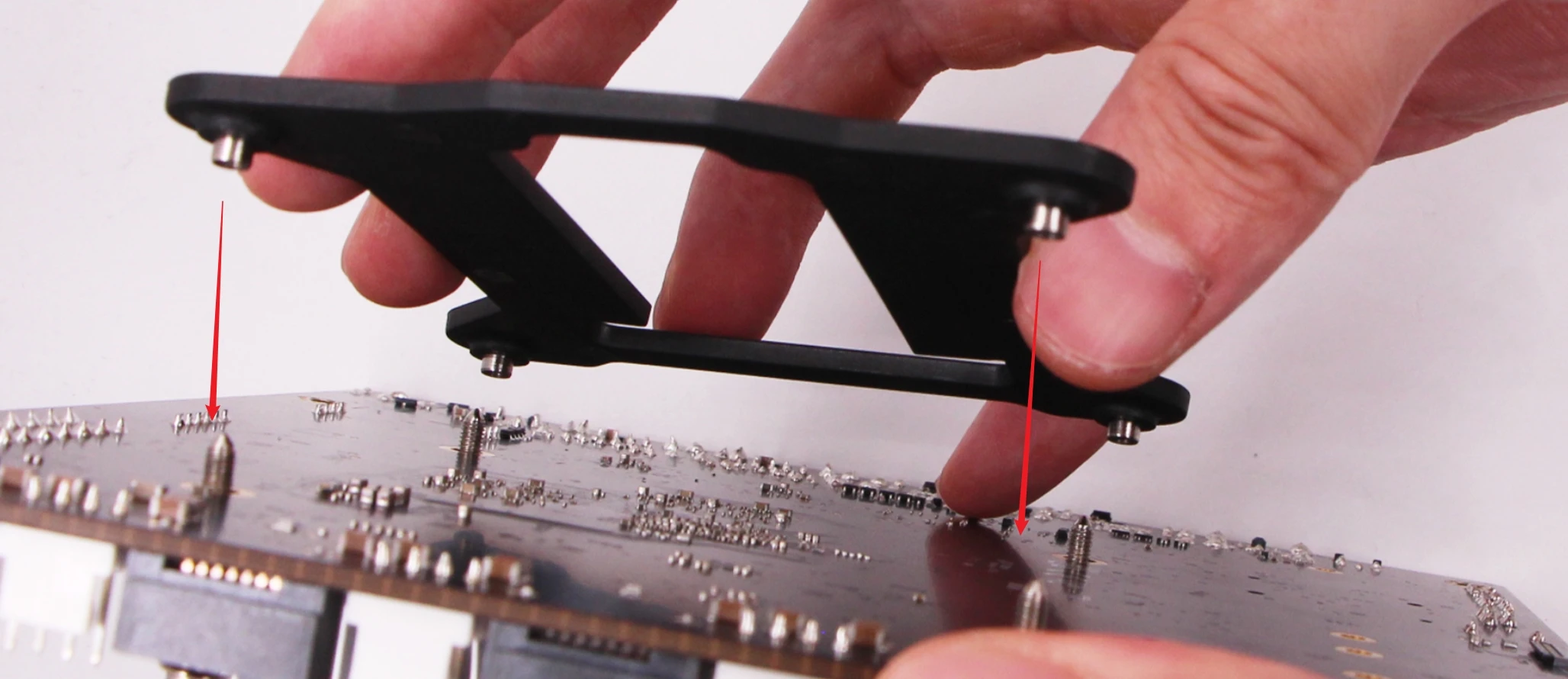

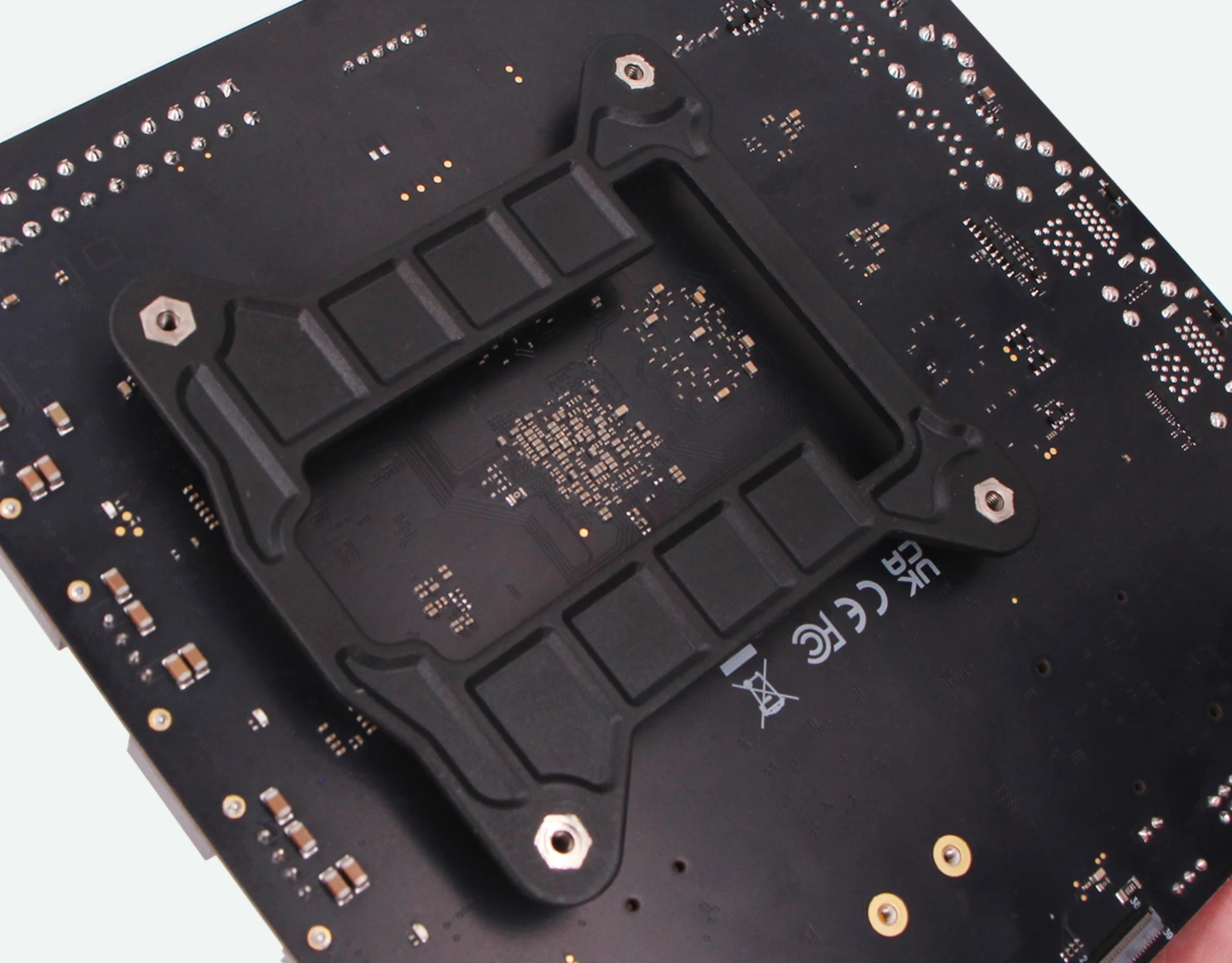

  • 接下来，将扣具精准地对准ROCK 5 ITX主板背面的四个孔位，确保安装无误。
Heatsink 8418B 2 Heatsink 8418B 3
  • 最后，请按照对角线的顺序拧紧螺丝以固定散热器，这样可以有效防止在固定过程中损坏ROCK 5 ITX主板。

安装 SSD 和 WIFI-BT 模块​

将 SSD 插入接口说明中标号 26 中，然后将 WIFI-BT 模块插入到接口说明中标号 27 中，最后用螺丝固定。

rock 5 itx ssd/wifi-bt

安装 SATA 硬盘​

如果主板带有 SATA 接口，则请按以下方式接线。

以下图片中偏上的那条为数据线，将该数据线插入接口说明中标号 20 中的其中一个。

rock 5 itx sata_1

如果机箱中有 SATA 电源线的话，只需要将 SATA 电源线插入到 SATA 盘中即可，接口说明中标号 21 则空着。

rock 5 itx sata_2

安装 F_PANEL 排线​

将 F_PANEL 插入接口说明中标号 8 中。

rock 5 itx pwr led pwr sw hdd led reset sw

安装 F_USB 排线​

将 F_USB 排线插入接口说明中标号 6 中。

rock 5 itx f_usb

安装 F_AUDIO 排线​

将 F_AUDIO 插入接口说明中标号 7 中。

rock 5 itx f_audio

安装 ATX Power​

将 ATX 电源排线按照下图插入 ATX POWER 线槽内

rock 5 itx atx power

固定主板​

将主板固定在机箱底部。

rock 5 itx fixed to the chassis rock 5 itx connector exposure
