LCD
简介
支持列表
ROCK 5 ITX 带有一个 4-lane 的 DSI 接口。以下是目前支持的屏幕列表：
| Screen Name | 分辨率 |
|---|---|
| Radxa Display 8 HD | 1280x800 像素 |
| Radxa Display 10FHD | 1200x1920 像素 |
| Radxa Display 10HD | 1200x1920 像素 |
配件介绍
瑞莎 8 寸高清触摸屏
概述
Radxa Display 8 HD 是一款带触摸屏的彩色有源矩阵 LCD 模块，专为 Radxa 单板计算机设计。 这款 8.0 英寸显示屏可让您创建交互式项目，例如平板电脑、工业 HMI、信息仪表板等。 Radxa Display 8 HD 具有用于电源、显示和触摸的单根电缆以及启用的软件屏幕键盘，无需连接键盘或鼠标即可为您提供完整的人机界面。 此外，显示器上的内置传感器可用于自动纵向或横向旋转。 它具有以下特点：
- 8.0 英寸液晶显示器
- 800 x 1280、16.7M 色分辨率
- 全视角 LCD
- 5 点电容式触摸屏
- 支持 PWM 亮度控制
- 支持颜色增强
- 内置重力传感器，用于纵向/横向旋转
特征
- 有效范围：107.64(H) x 172.224(V) mm
- 像素间距：0.04485(W) x 3 x 0.13455(H)
- 像素排列：RGB 竖条纹
- 显示颜色：16.7M
- 显示模式：常黑
- 可视角度：全角度
- 亮度（cd/㎡）：300 型 cd/㎡
- 对比度：1000（典型值）
- 表面处理：防眩光
- 接口：MIPI
- 背光：白色 LED
- 输入电压：1.8V
- 工作温度：‑20 至 60℃
- 储存温度：‑30 至 60℃
触控
Radxa Display 8 HD 触控面板由 GT911 驱动，这是专为 7 英寸至 8 英寸面板设计的新一代 5 点电容式触控解决方案， 由多达 26 个发射器电极和 14 个接收器电极组成，可提供更高的触控精度。 GT911 支持最多 5 点并发触控，实时追踪准确位置和运动轨迹以及触控区域。此外，它还可以根据需要向主机报告这些信息。
特征
- 内置电容式感应电路和高性能 MPU
- 报告率：100Hz
- 实时输出触摸坐标
- 适用于各种尺寸电容触摸屏的统一软件
- 电容式触摸传感器
- 通道：26（Tx 通道）* 14（Rx 通道）
- 支持的 Cover Lens 厚度：0.55mm ≦ Glass ≦ 2mm,0.5mm ≦ PMMA ≦ 1.2mm
- 自适应跳频
- 支持 OGS 全贴合
- 环境适应性
- 初始化期间的自校准
- 自动漂移补偿
- 响应时间
- 绿色模式：<48ms
- 睡眠模式：<200ms
- 初始化：<200ms
信号定义
| PIN | Name | Description | PIN | Name | Description |
|---|---|---|---|---|---|
| 1 | NC | No connection | 21 | MIPI_3P | +MIPI differential data input |
| 2 | VDD | 3.3V | 22 | GND | Ground |
| 3 | VCCIO | IO VCC (1.8V-3.3V) | 23 | GND | Ground |
| 4 | NC | INT 1 | 24 | TP_RESET | External interrupt to the host Reset |
| 5 | Reset | RESET | 25 | TP_VCC | Power |
| 6 | NC | INT 2 | 26 | TP_INT | External Low is active |
| 7 | GND | Ground | 27 | TP_SDA | I2C data input and output |
| 8 | MIPI_0N | -MIPI differential data input | 28 | TP_SCL | I2C clock input |
| 9 | MIPI_0P | +MIPI differential data input | 29 | GND | Ground |
| 10 | GND | Ground | 30 | GND | Ground |
| 11 | MIPI_1N | -MIPI differential data input | 31 | VDD | VDD 3.3V |
| 12 | MIPI_1P | +MIPI differential data input | 32 | VDD | VDD 3.3V |
| 13 | GND | Ground | 33 | GND | Ground |
| 14 | MIPI_CKN | -MIPI differential clock input | 34 | GND | Ground |
| 15 | MIPI_CKP | +MIPI differential clock input | 35 | LED- | LED Cathode |
| 16 | GND | Ground | 36 | LED- | LED Cathode |
| 17 | MIPI_2N | -MIPI differential data input | 37 | NC | No connection |
| 18 | MIPI_2P | +MIPI differential data input | 38 | NC | No connection |
| 19 | GND | Ground | 39 | LED+ | LED Anode |
| 20 | MIPI_3N | -MIPI differential data input | 40 | LED+ | LED Anode |

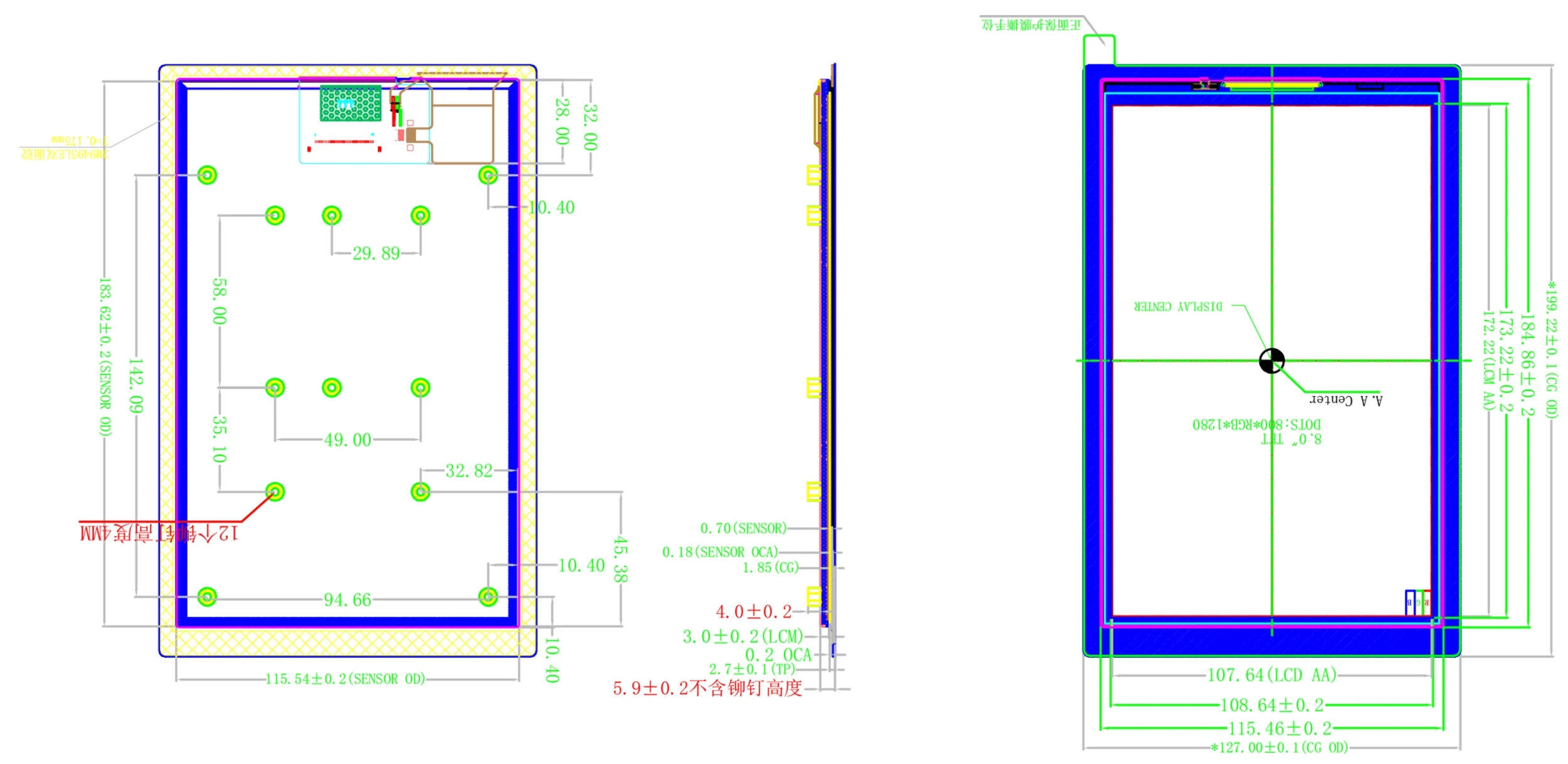

物理规格
测试方法
- 连接
通过 FPC 线接上 ROCK 5 ITX，如图所示：
-
开启 Overlay
-
通过左下角 Application Launcher 打开 Kconsole 终端, 运行
rsetup命令：
radxa@rock-5itx:~$ rsetup
- 通过设备树配置来启用瑞莎 4K 摄像头的 Overlay。
提示
- 请启用
[] Enable Radxa Display 8HD on LCD0项 Overlay。 - 在启用成功显示
[*] Enable Radxa Display 8HD on LCD0后退出重启才能使配置生效。
- 测试
重启后，瑞莎 8 寸全高清触摸屏能够显示系统画面，且支持触摸。
瑞莎 10 寸全高清触摸屏
概述
Radxa Display 10 FHD 支持 10 点触摸，并拥有 10.1 英寸（10:16）显示区域，分辨率为 1200 × 1920 像素。
其特点如下：
- 尺寸：10.1英寸
- 符合 RoHS 设计标准
- 外形尺寸：155毫米（高）x 246.16毫米（宽）x 5.95毫米（深）
- 显示区域：135.36毫米（宽）x 216.58毫米（高）
- 像素数量：1200（水平）x 1920（垂直）像素
- 像素间距：0.0564毫米（水平）x 0.1692毫米（垂直）
- 像素排列：RGB垂直条纹
- 颜色滤光阵列：RGB垂直条纹
- 背光：白色LED
- 接口：MIPI
- 内置重力感应器
信号定义
| PIN | Name | Description | PIN | Name | Description |
|---|---|---|---|---|---|
| 1 | NC | No connection | 21 | MIPI_3P | +MIPI differential data input |
| 2 | VDD | Power Voltage for digital circuit 3.3V | 22 | GND | Ground |
| 3 | VCCIO | Power Voltage for digital circuit 1.8V[^1] | 23 | GND | Ground |
| 4 | INT1 | INT 1 | 24 | TP_RESET | External interrupt to the Host Reset |
| 5 | Reset | Global Reset Pin 1.8V[^1] | 25 | TP_VCC | Power Voltage for digital circuit 3.3V |
| 6 | INT2 | INT 2 | 26 | TP_INT | External Low is active |
| 7 | GND | Ground | 27 | TP_SDA | I2C data input and output |
| 8 | MIPI_0N | -MIPI differential data input | 28 | TP_SCL | I2C clock input |
| 9 | MIPI_0P | +MIPI differential data input | 29 | GND | Ground |
| 10 | GND | Ground | 30 | GND | Ground |
| 11 | MIPI_1N | -MIPI differential data input | 31 | VDD | Power Voltage for digital circuit 3.3V |
| 12 | MIPI_1P | +MIPI differential data input | 32 | VDD | Power Voltage for digital circuit 3.3V |
| 13 | GND | Ground | 33 | GND | Ground |
| 14 | MIPI_CKN | -MIPI differential clock input | 34 | GND | Ground |
| 15 | MIPI_CKP | +MIPI differential clock input | 35 | LED- | Power for LED backlight (Cathode) |
| 16 | GND | Ground | 36 | LED- | Power for LED backlight (Cathode) |
| 17 | MIPI_2N | -MIPI differential data input | 37 | NC | No connection |
| 18 | MIPI_2P | +MIPI differential data input | 38 | NC | No connection |
| 19 | GND | Ground | 39 | LED+ | Power for LED backlight (Anode) |
| 20 | MIPI_3N | -MIPI differential data input | 40 | LED+ | Power for LED backlight (Anode) |
- The 3 PIN and 5 PIN should be the same as 1.8v or 3.3v

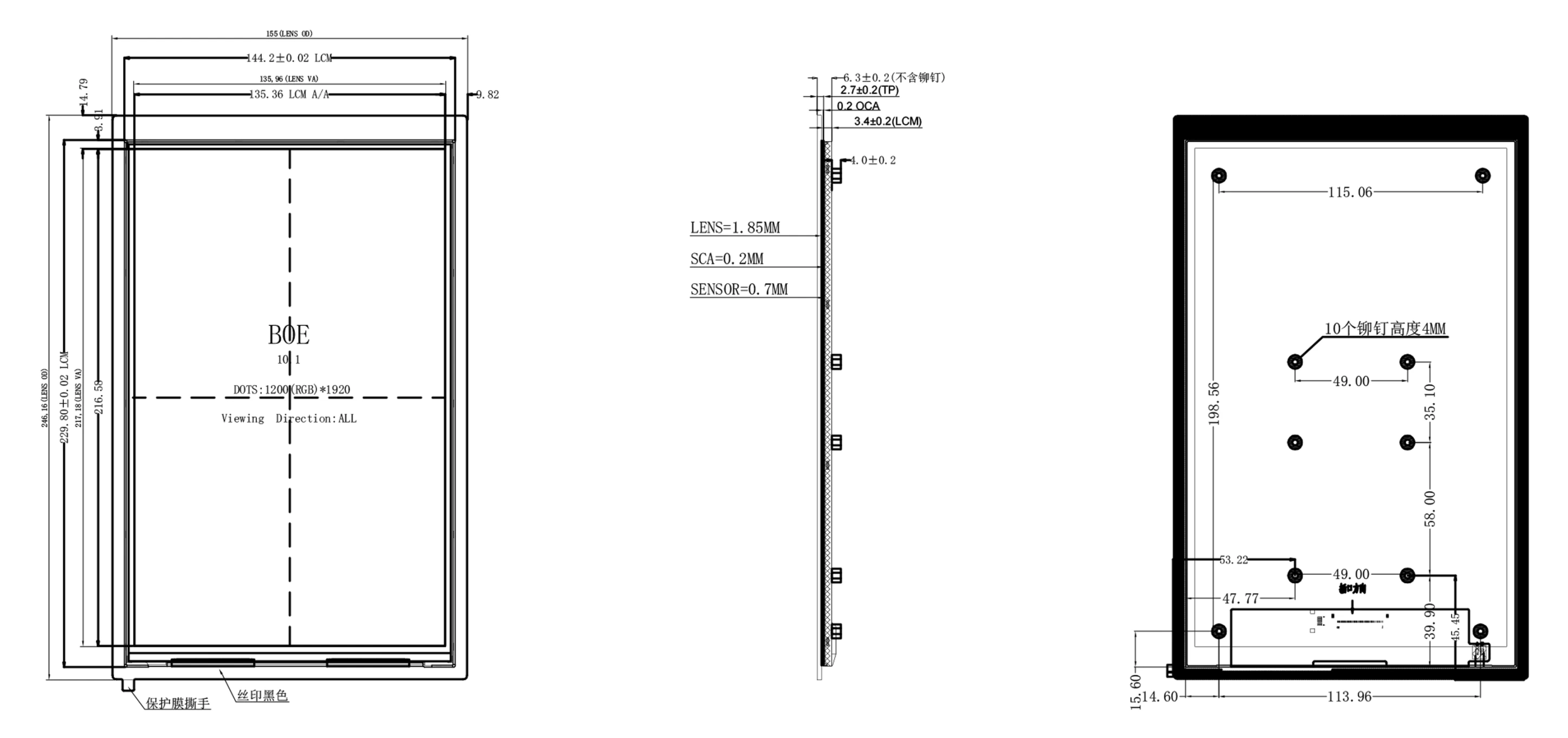

机械规格
测试方法
- 连接
通过 FPC 线接上 ROCK 5 ITX，如图所示：
-
开启 Overlay
-
通过左下角 Application Launcher 打开 Kconsole 终端, 运行
rsetup命令：
radxa@rock-5itx:~$ rsetup
- 通过设备树配置来启用瑞莎 8 寸触摸屏的 Overlay。
提示
- 请启用
[] Enable Radxa Display 10FHD on LCD0项 Overlay。 - 在启用成功显示
[*] Enable Radxa Display 10FHD on LCD0后退出重启才能使配置生效。
- 测试
重启后，瑞莎 10 寸全高清触摸屏能够显示系统画面，且支持触摸。
