快速上手

本章节的目的是为了让大家快速使用 Radxa ROCK Pi S，大家可以按照该教程进行操作。

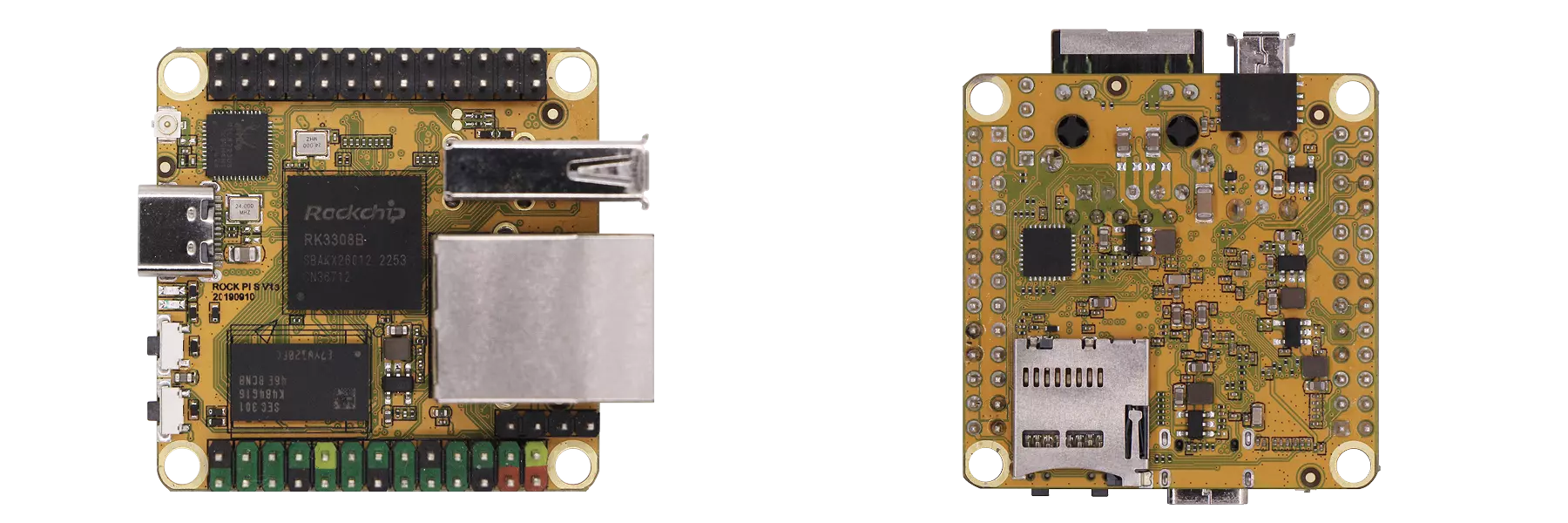

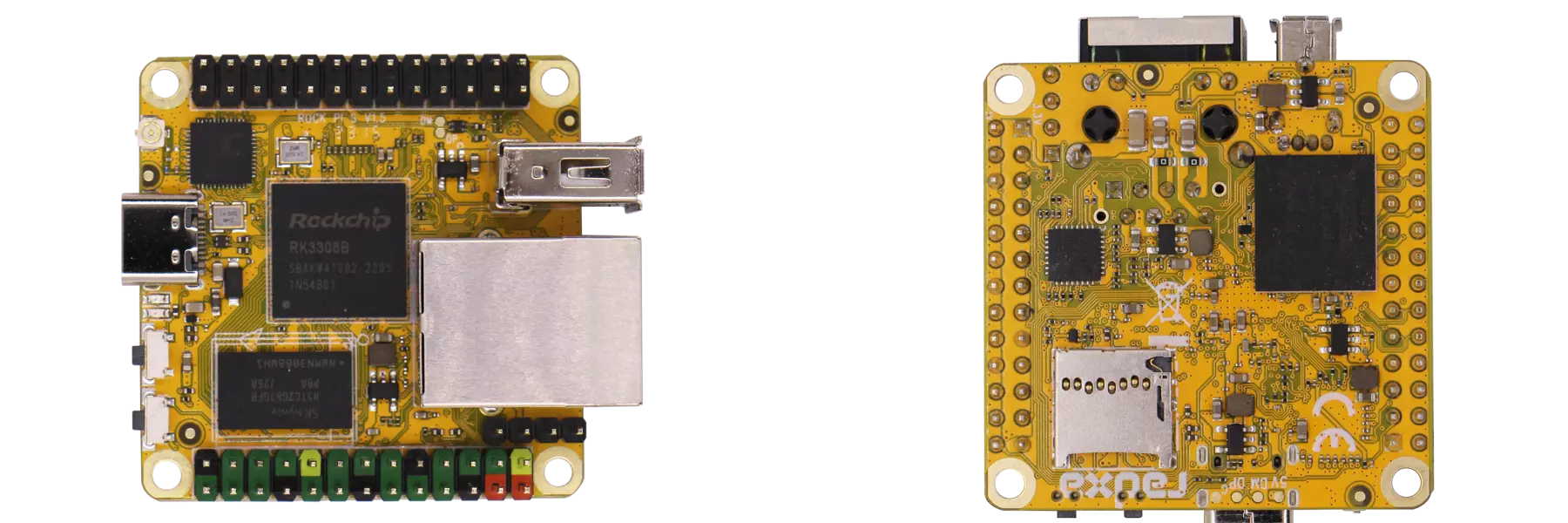

产品实物​

使用前提​

您需要提前准备以下硬件设备，以便完成快速上手教程的所有操作。

  • 开发板： 瑞莎 ROCK Pi S
  • 系统启动介质： MicroSD 卡
  • MicroSD 卡读卡器：用于读写 MicroSD 卡
  • USB 串口数据线：用于串口调试和登录
  • 供电方式: 5V Type-C 电源适配器或使用 Type-C 转 Type-A 数据线连接 PC 供电
提示
  • USB 串口数据线

您可以通过串口获取系统输出信息，确认系统是否启动成功以及登录系统使用ROCK Pi S。

  • 供电方式

Pi S 主板仅支持 5V 电源输入，建议电流 1A 以上，确保所有外设稳定运行。

  • MicroSD 卡读卡器

ROCK Pi S V1.5 支持 eMMC 安装和启动系统，若安装系统到 eMMC，则不需要准备 MicroSD 卡读卡器。

安装系统​

你可以根据自己的 ROCK Pi S 版本选择对应的安装系统教程。

ROCK Pi S V1.3 支持 MicroSD 卡安装和启动系统。

使用系统​

完成系统镜像的安装后，可以使用 5V Type-C 电源适配器或 Type-C 转 Type-A 数据线连接 PC 启动系统。

串口登录系统​

我们推荐使用 Tabby 软件进行串口登录和调试，支持 Windows、Linux、MacOS 等多个平台。

提示
  • ROCK Pi S 串口参数

波特率：1500000

数据位：8

停止位：1

无校验位

硬件连接​

危险

使用 USB 串口数据线和 ROCK Pi S 进行串口调试时，请确保引脚连接正确，否则会导致主板硬件损坏。

不建议连接 USB 串口数据线的 VCC 接口（红色线），避免接错导致主板损坏。

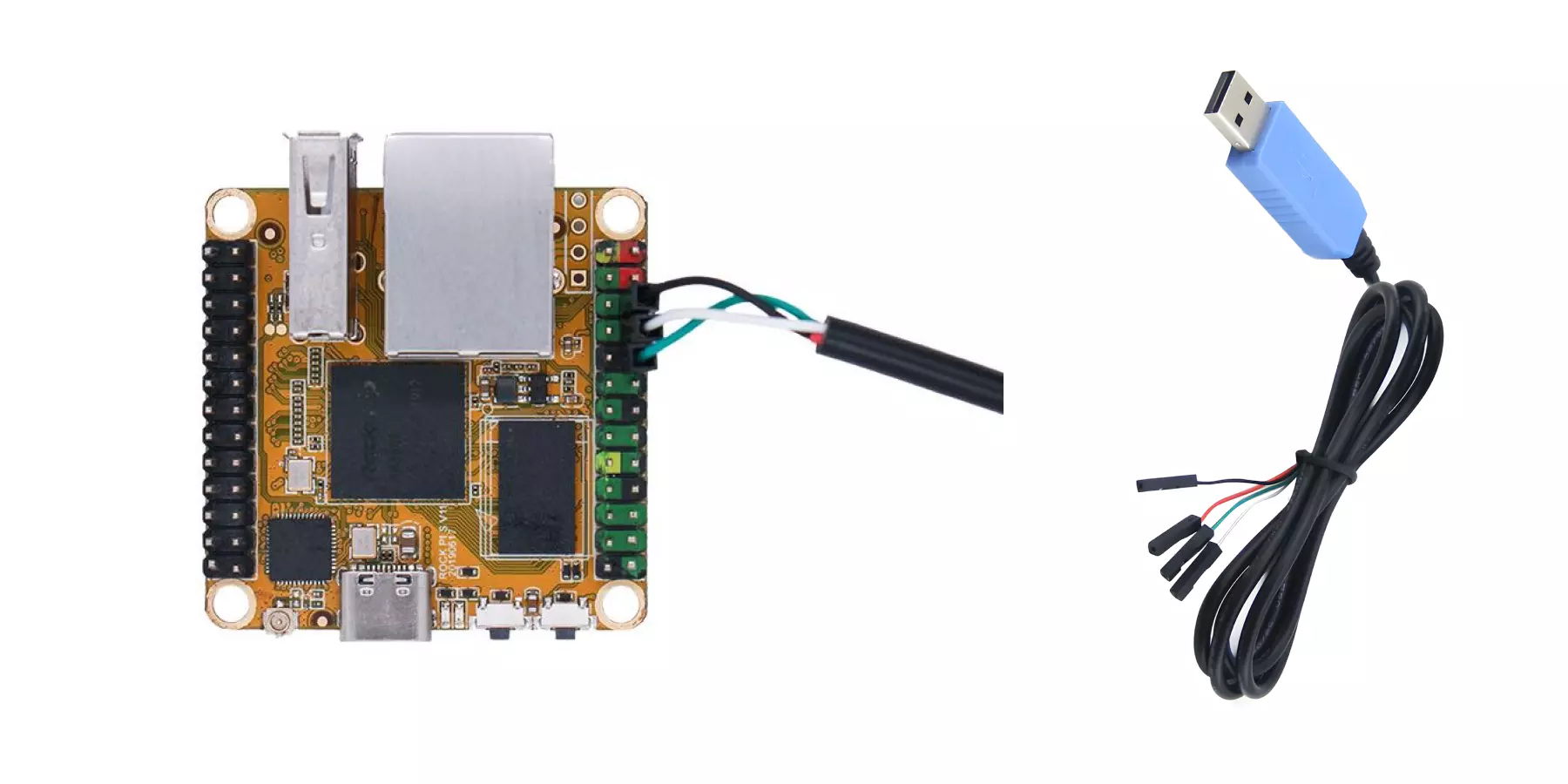

使用 USB 串口数据线的 USB 接口连接 PC ，另一端连接 ROCK Pi S 的 GPIO串口 引脚。

引脚功能连接方式
ROCK Pi S : GND（Pin6）连接 USB 串口数据线的 GND 引脚（黑色线）
ROCK Pi S : UART0_TX（Pin8）连接 USB 串口数据线的 RX 引脚（白色线）
ROCK Pi S : UART0_RX（Pin10）连接 USB 串口数据线的 TX 引脚（绿色线）

Tabby 使用​

Tabby 是一款功能强大的跨平台串口调试工具，支持串口、SSH 等多种协议。

Tabby 安装​

通过 Tabby 官网 下载并安装 Tabby 软件。

提示
  • Windows

根据自己的系统架构选择 .exe 文件进行安装。

  • Linux

根据自己的系统架构选择 .deb 文件进行安装。

  • MacOS

根据自己的系统架构选择 .dmg 文件进行安装。

Tabby 使用（串口）​

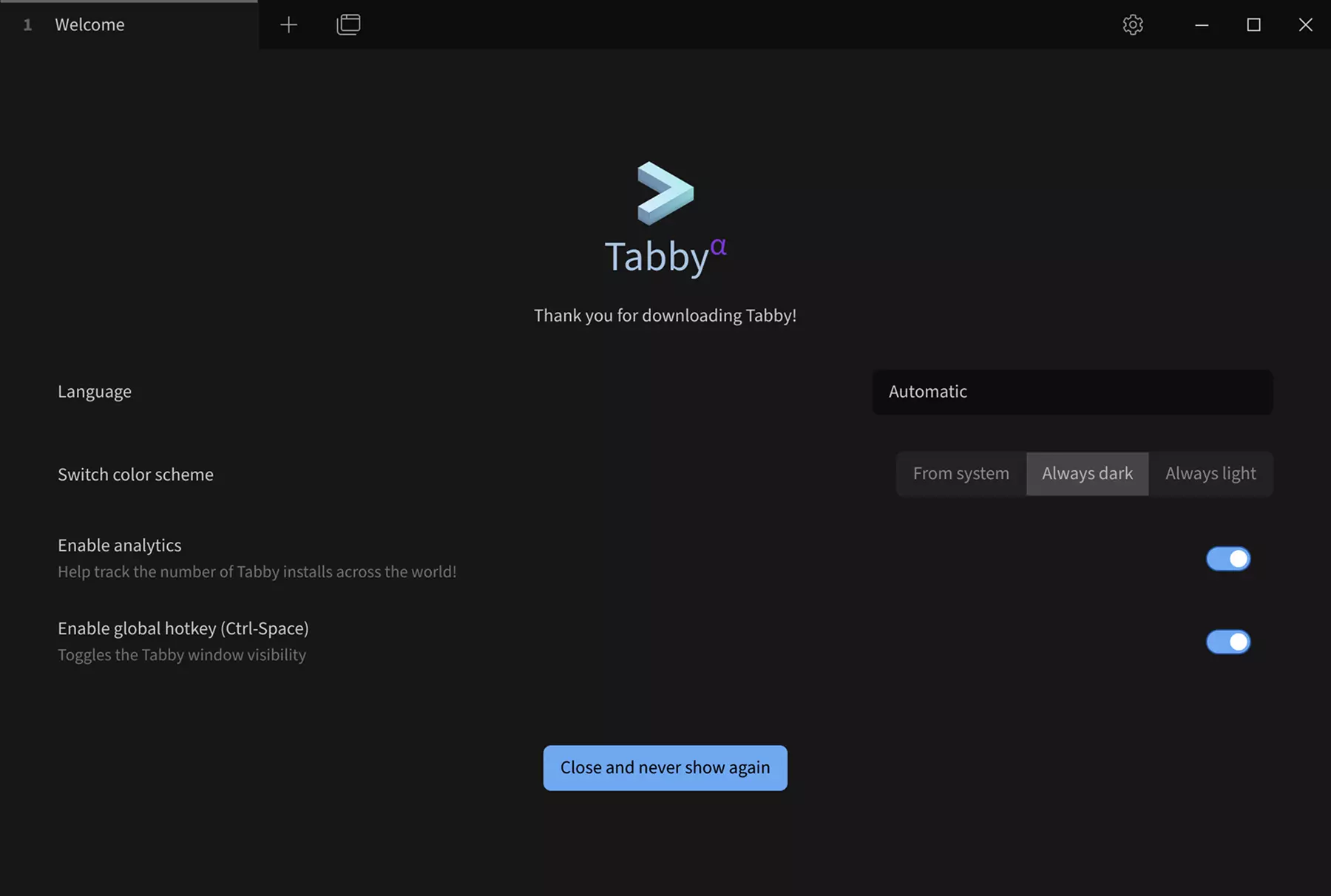

双击 Tabby 软件图标打开 Tabby 软件。

设置串口连接：

① --> Settings : 点击设置选项

② --> Profiles & connections : 点击配置连接选项

③ --> New profile : 点击添加新的配置选项

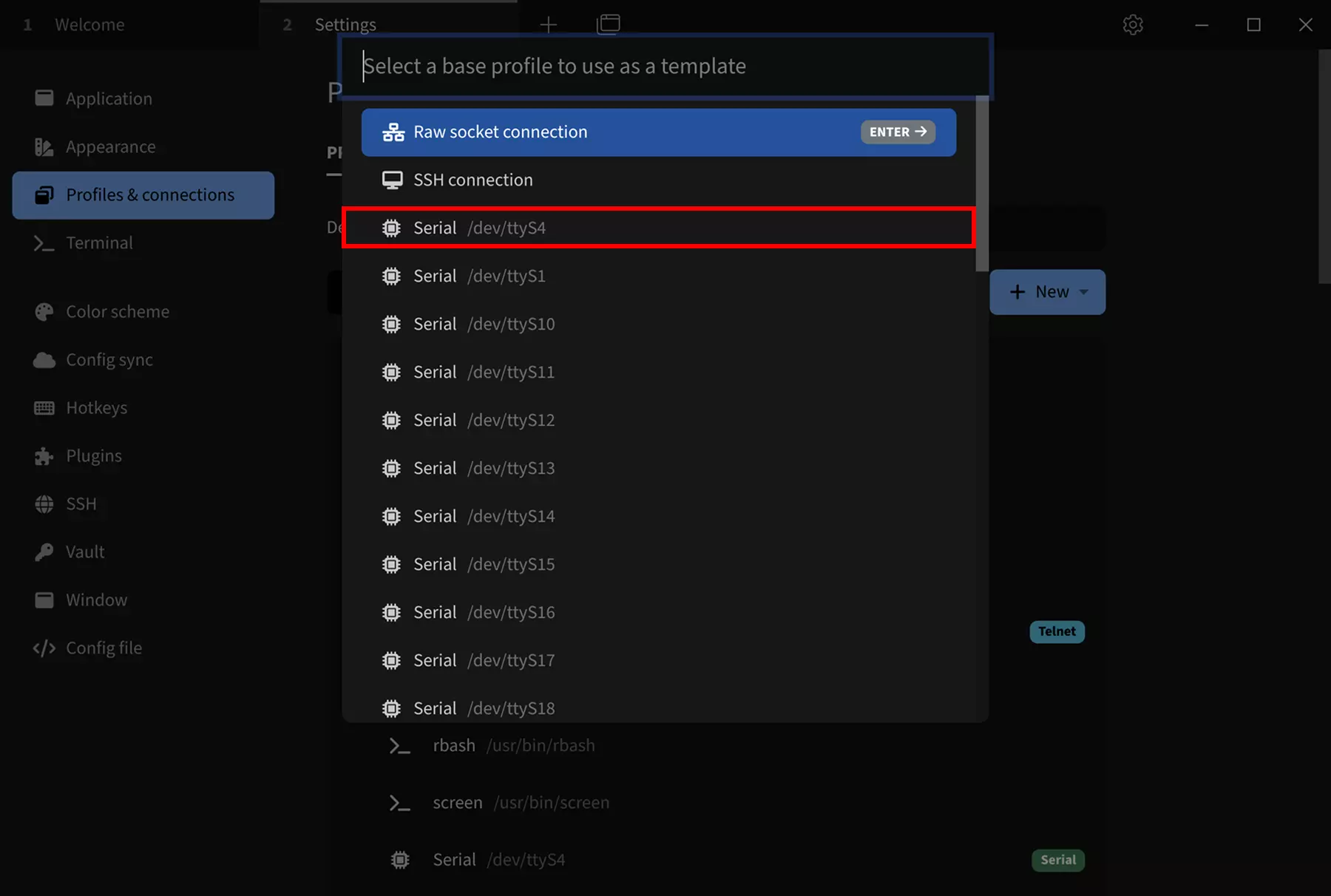

选择一个基础配置作为模板 : 选择任意 Serial 模板，我们可以在后续配置界面修改设备名称、串口设备号、波特率等参数。

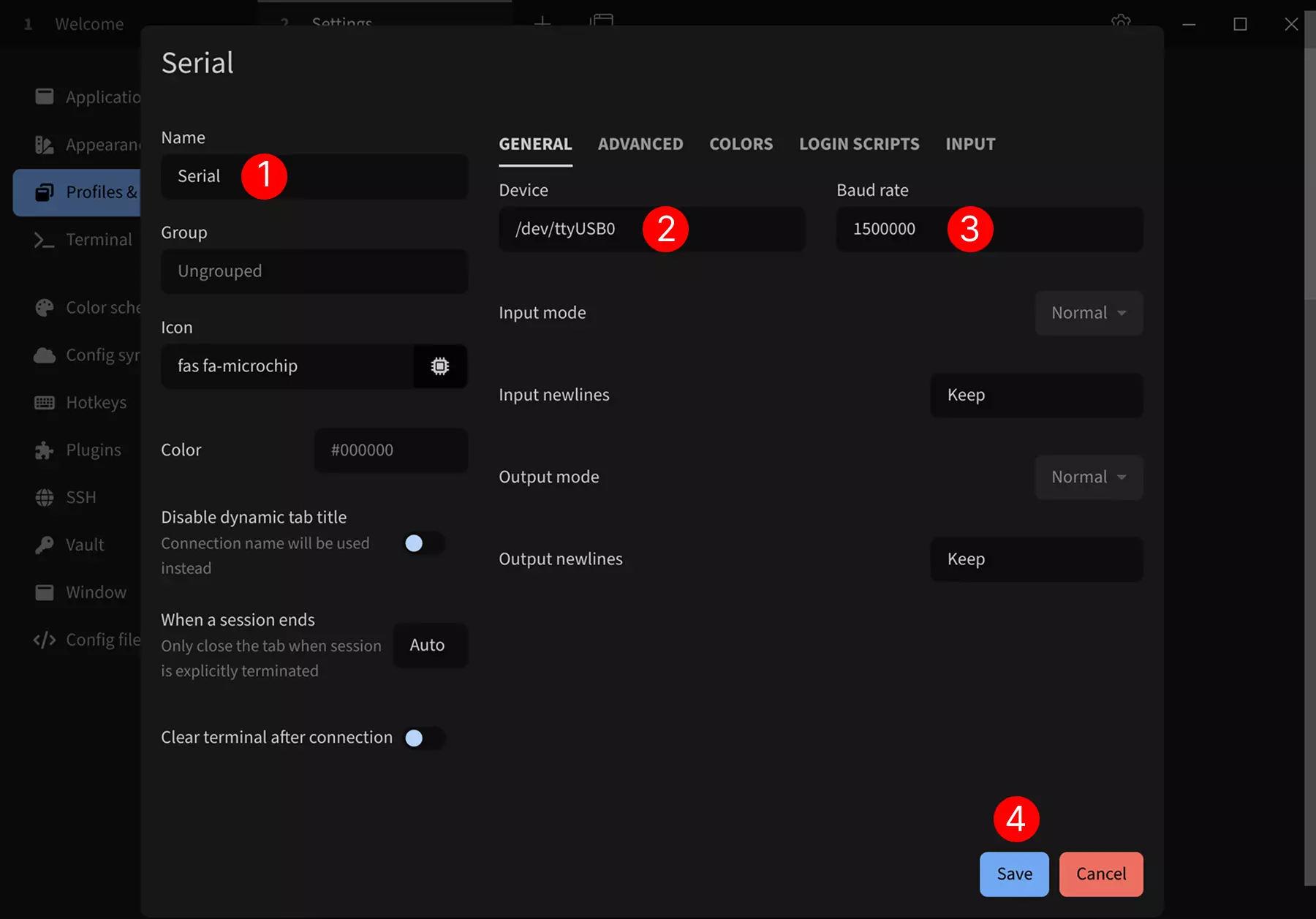

选择 Serial 模板后，修改以下参数:

① --> Name : 设置连接名称,建议填写产品名称

② --> Device : 设置串口设备号，若只连接一个串口设备，一般为 /dev/ttyUSB0

③ --> Baud rate : 设置波特率,填写 1500000

④ --> Save : 保存配置

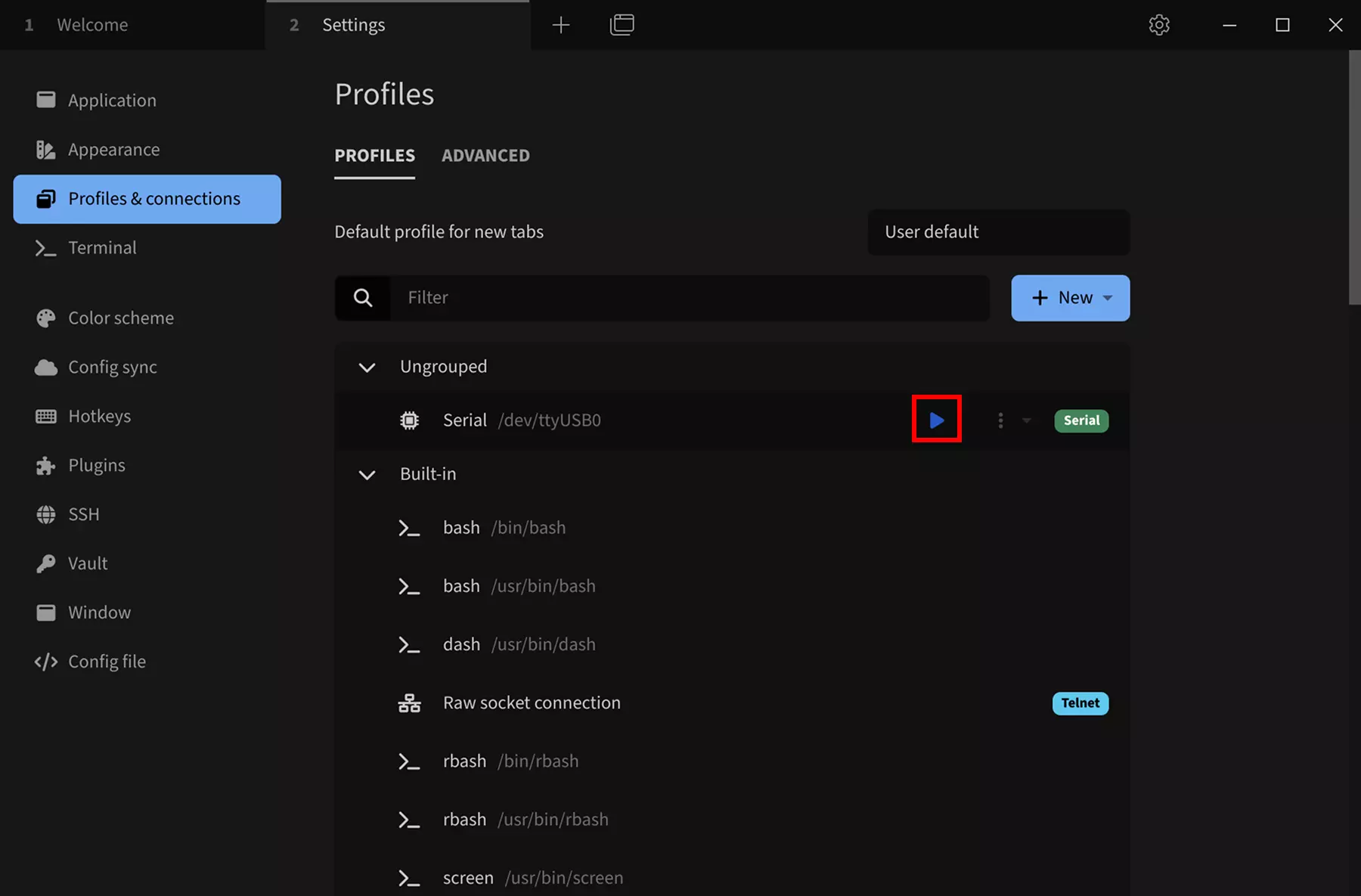

点击运行按钮连接串口设备:

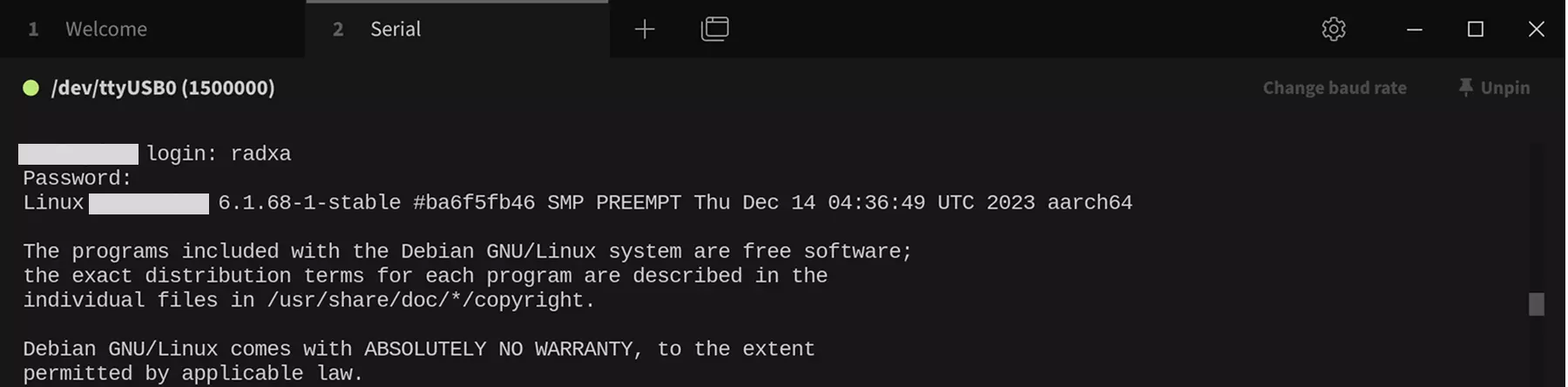

连接成功后，按回车会出现登陆信息，然后使用对应系统的用户账号和密码进行登陆（终端输入密码不会显示出来，输入完密码按回车登陆）。

提示

若打开串口出现 Error: Permission denied, cannot open /dev/ttyUSB0 错误提示！

您需要按照以下步骤排查问题：

  1. 检查串口设备是否正确连接

  2. 检查串口设备权限

以 Linux 系统为例，若串口设备权限不足，您需要在终端命令行运行以下命令，让所有用户都有权限访问串口设备。

Host-Linux$
sudo chmod 777 /dev/ttyUSB0
  1. 检查串口设备是否被其他程序占用
