瑞莎 NX4
产品介绍
瑞莎 NX4 是一款基于瑞芯微 RK3576(J) 的高性能 AI 计算核心板，采用 260-pin SO-DIMM 封装，尺寸仅 69.6mm × 45mm。
该核心板集成了 4 核 Cortex-A72 + 4 核 Cortex-A53 CPU、ARM Mali G52 MC3 GPU 和 6 TOPS@INT8 NPU，支持主流深度学习框架。提供丰富的接口和扩展能力，适用于边缘计算、机器视觉、智能终端等应用场景。
瑞莎 NX4 专为 Radxa NX4 打造，支持快速功能验证与原型搭建，方便用户在短时间内完成上电调试、接口评估及应用开发上手。
产品实物
- 瑞莎 NX4
- 瑞莎 NX4 载板
- 瑞莎 NX4 开发套件

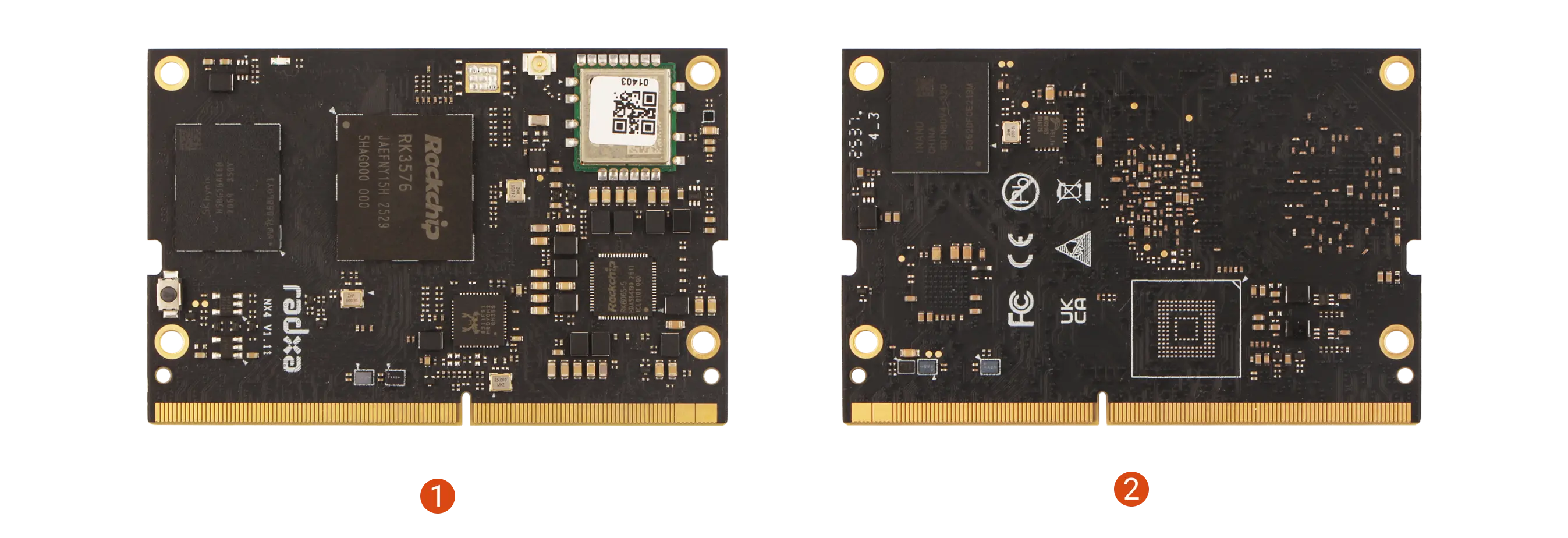

| 产品实物 | 序号 | 视图 | 序号 | 视图 |
|---|---|---|---|---|
| 瑞莎 NX4 | ① | 俯视图 | ② | 背视图 |

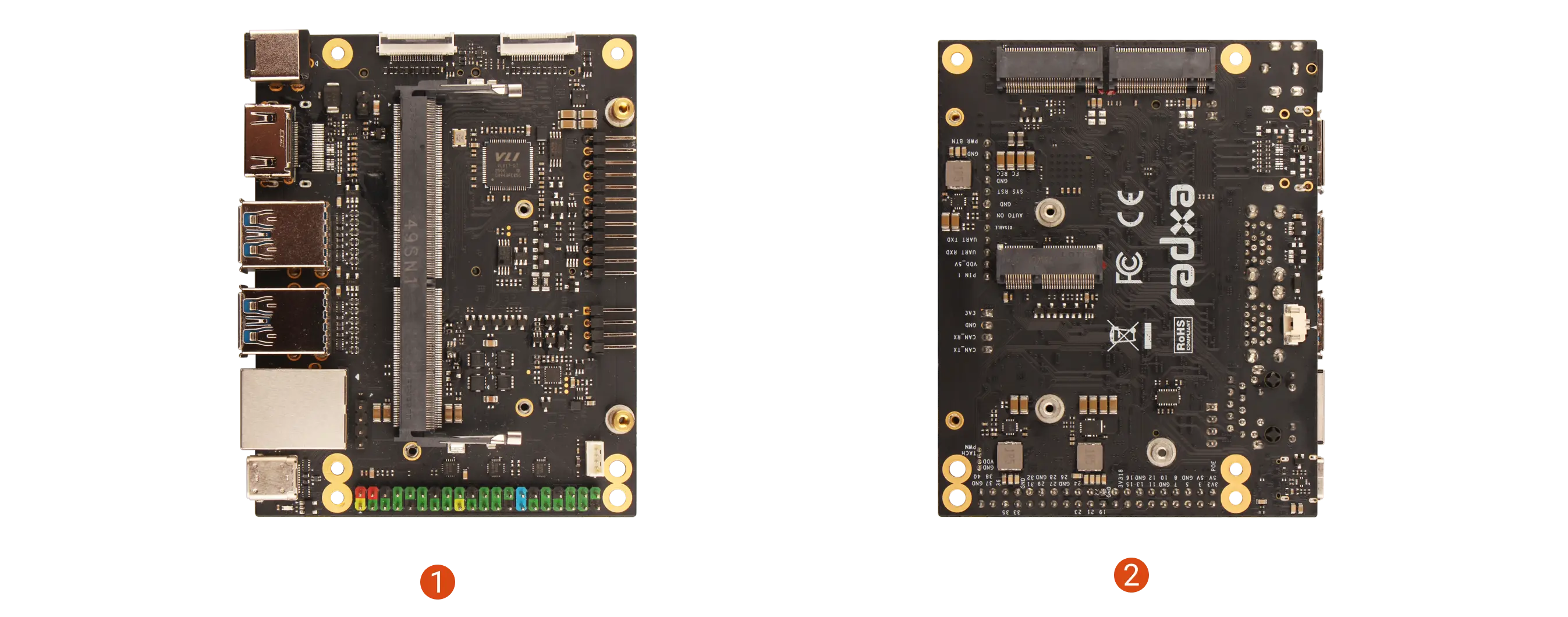

瑞莎 NX4 载板可用于快速验证瑞莎 NX4 功能，方便用户快速上手。
| 产品实物 | 序号 | 视图 | 序号 | 视图 |
|---|---|---|---|---|
| 瑞莎 NX4 载板 | ① | 俯视图 | ② | 背视图 |
由瑞莎 NX4 和瑞莎 NX4 载板组成，可用于快速验证核心板功能、评估性能并搭建原型系统，帮助用户高效完成开发与方案验证。
| 产品实物 | 序号 | 视图 | 序号 | 视图 | 序号 | 视图 |
|---|---|---|---|---|---|---|
| 瑞莎 NX4 开发套件 | ① | 俯视图 | ② | 侧视图 | ③ | 背视图 |
产品规格
| 产品型号 | 瑞莎 NX4 |
|---|---|
| SoC（主控） | 瑞芯微 RK3576(J) |
| CPU（中央处理器） | 4 核 Cortex-A72 + 4 核 Cortex-A53 |
| GPU（图形处理器） | ARM Mali G52 MC3 - 支持 OpenGL ES 1.1, 2.0 and 3.2, OpenCL 2.1, Vulkan 1.2 |
| NPU（神经网络处理器） | 6 TOPS@INT8 - 支持 INT4 / INT8 / INT16 / FP16 / BF16 / TF32 等计算精度 - 支持 TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN 等深度学习框架 |
| 内存 | LPDDR5 - 容量：最高 16GB - 内存总线宽度：32 位（双通道，每通道 16 位） - 数据传输速率：最高 5500 MT/s |
| 视频编解码 | 视频编码 - 最高支持 4K@60fps 的 H.265 多路视频编码器 视频解码 - 最高支持 8K@30fps 或 4K@120fps 的 AV1 / AVS2 / VP9 / H.265 多路视频解码器 - 最高支持 4K@60fps 的 H.264 多路视频解码器 |
| 存储 | 可选 eMMC 或 UFS - eMMC 5.1, 最大可选 256GB - UFS 2.0, 最大可选 1TB 板载 SPI Flash（可选） 1x SDMMC |
| 网络 | 1x 千兆以太网 板载 WiFI 6 & BT5.4 - 板载天线接口 |
| 显示 | 1x HDMI 2.1 - 最高支持 4K@120Hz |
| 摄像头 | 2x MIPI 摄像头（4 通道） |
| USB | USB 3.2 USB 2.0 |
| PCIe | 1x PCIe2.0 x1 |
| 其它接口 | 支持 UART, I2C, I2S, CAN, PWM, GPIOs 等功能 |
| 连接器 | 260-pin SO-DIMM 连接器 |
| 操作系统 | 支持 Debian, Yocto, Buildroot, Android 14 |
| 机械尺寸 | 69.6 毫米 x 45 毫米 |
| 工作温度 | 0 - 60°C（商业级） -40°C to 85°C（工业级） |
接口说明
- 瑞莎 NX4
- 瑞莎 NX4 载板
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | WiFi 6 & BT 5.4 模组 | 2 | 天线接口 | 3 | SPI Flash (未焊接) |
| 4 | 瑞芯微 RK3576 | 5 | 状态指示灯 | 6 | LPDDR5 |
| 7 | Maskrom 按键 | 8 | 板载 eMMC | 9 | 260-pin SO-DIMM 连接器 |
| 10 | 板载 UFS (未焊接) |
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | MIPI 摄像头（4 通道） | 2 | MIPI 摄像头（4 通道） | 3 | DC5525 供电接口（9V-20V） |
| 4 | PoE 反向供电接口 | 5 | HDMI 输出接口 | 6 | 按键接口 |
| 7 | 4x USB 3.2 Type-A | 8 | 260-pin SO-DIMM 插槽 | 9 | CAN 总线接口 |
| 10 | RJ45 千兆以太网口 | 11 | USB Type-C | 12 | 电源指示灯 |
| 13 | 40-Pin GPIO 排针 | 14 | M.2 M Key 2230 插槽 当前版本无法使用 | 15 | M.2 M Key 2280 插槽 当前版本无法使用 |
| 16 | M.2 E Key 2230 插槽（PCIe 2.0 x1） | 17 | RTC 电池接口 | 18 | PoE 接口 |
| 19 | PWM 风扇接口 |
瑞莎 NX4 搭配瑞莎 NX4 载板使用，M.2 M Key 2230 和 M.2 E Key 2230 插槽无法使用。
系统框图
应用场景
边缘计算与智能网关
依托 6 TOPS NPU 与千兆以太网、WiFi 6，无需依赖云端即可在本地完成视频分析、目标检测、人脸识别等 AI 推理任务，实现边缘侧智能决策与数据预处理，大幅降低网络带宽与云端算力压力。
机器视觉与工业自动化
可用于视觉检测、识别与测量等机器视觉场景，并与现场总线、工业控制设备协同工作，构建柔性生产线、自动检测工站和智能设备。
服务与移动机器人
多核 CPU + NPU 组合，配合 IMU 与各类传感器扩展以及有线/无线网络能力，可作为移动机器人或协作机器人主控平台，用于路径规划、环境感知、目标跟踪以及远程运维与状态监控等应用。
交互式终端与智能显示
适用于智能广告机、信息查询终端、自助设备、智慧零售终端等应用，通过高分辨率显示与本地智能分析，实现更丰富的人机交互体验。
教育培训与研发验证
可用于高校与培训机构的嵌入式与 AI 教学实践平台，也适合作为企业方案原型开发与功能验证的基础硬件平台，加速从概念设计到产品落地的过程。
