硬件信息

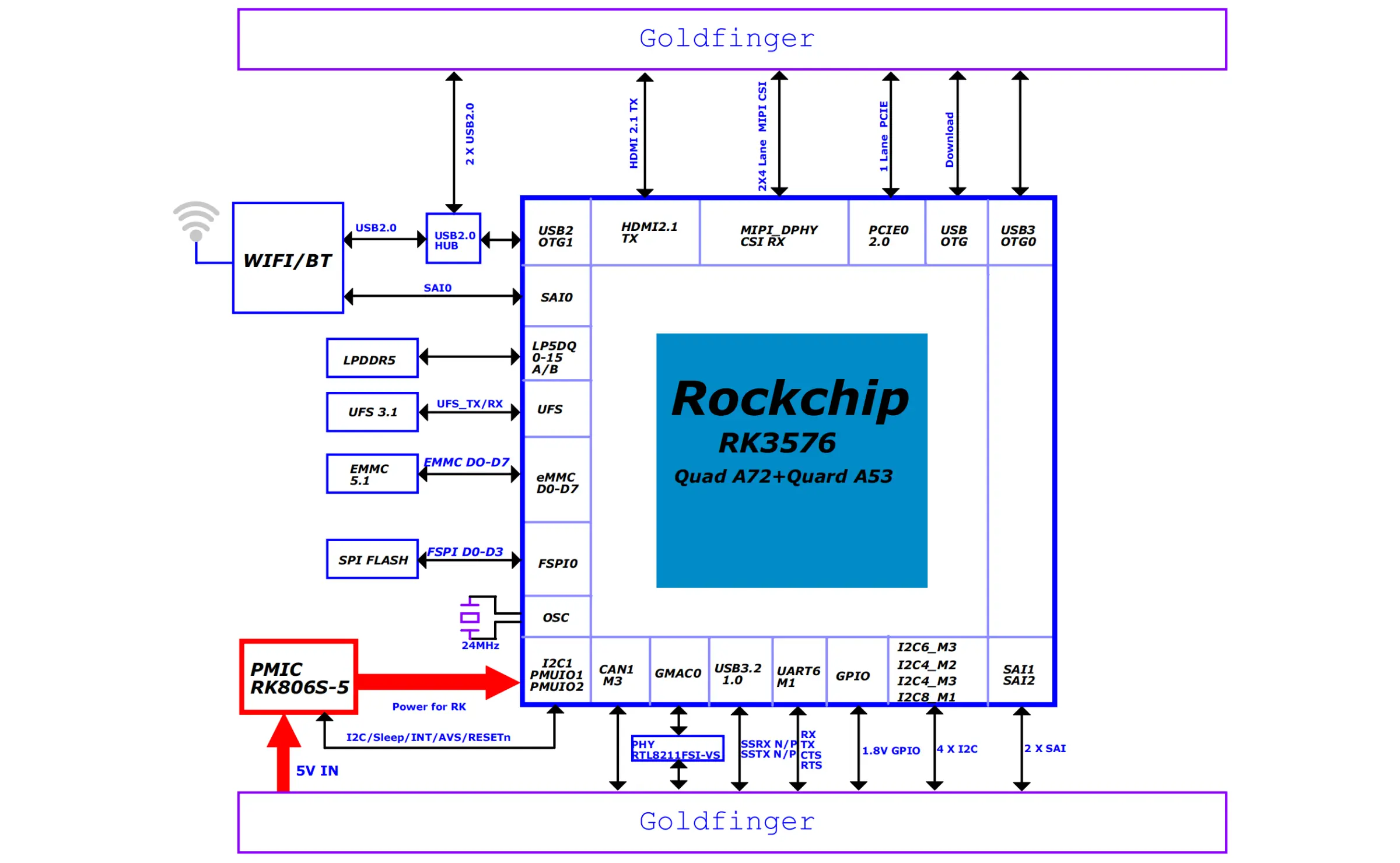

芯片框图
系统框图
接口说明

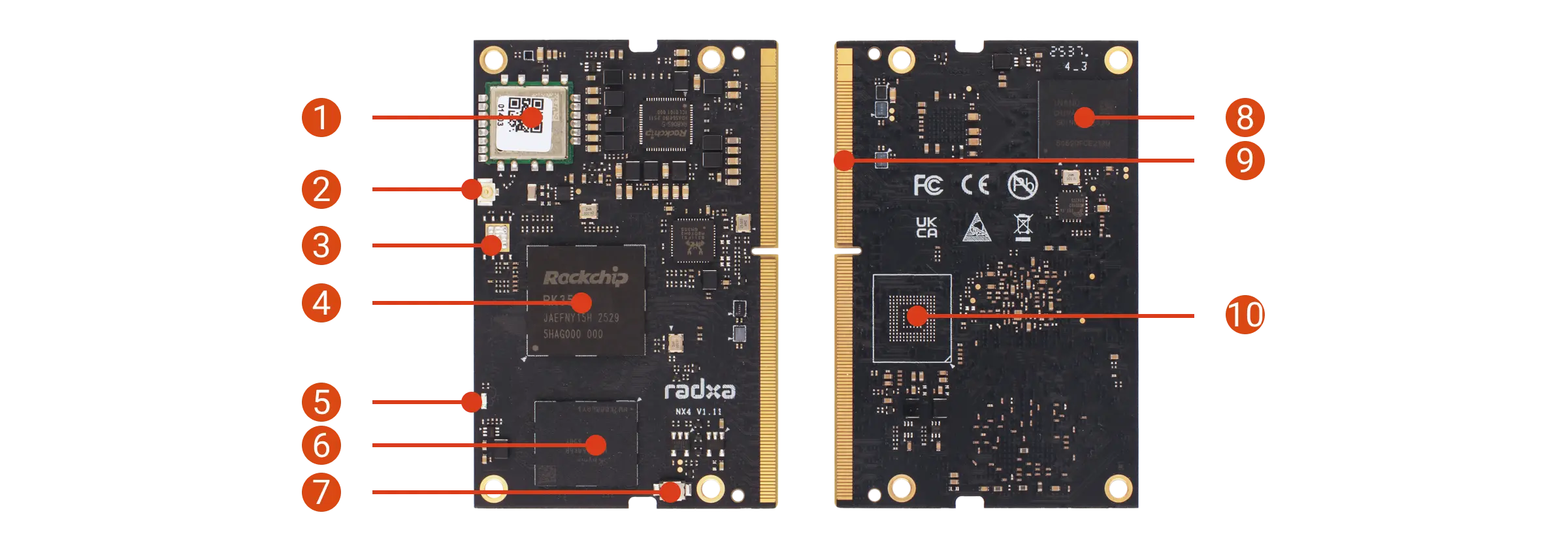

- 瑞莎 NX4

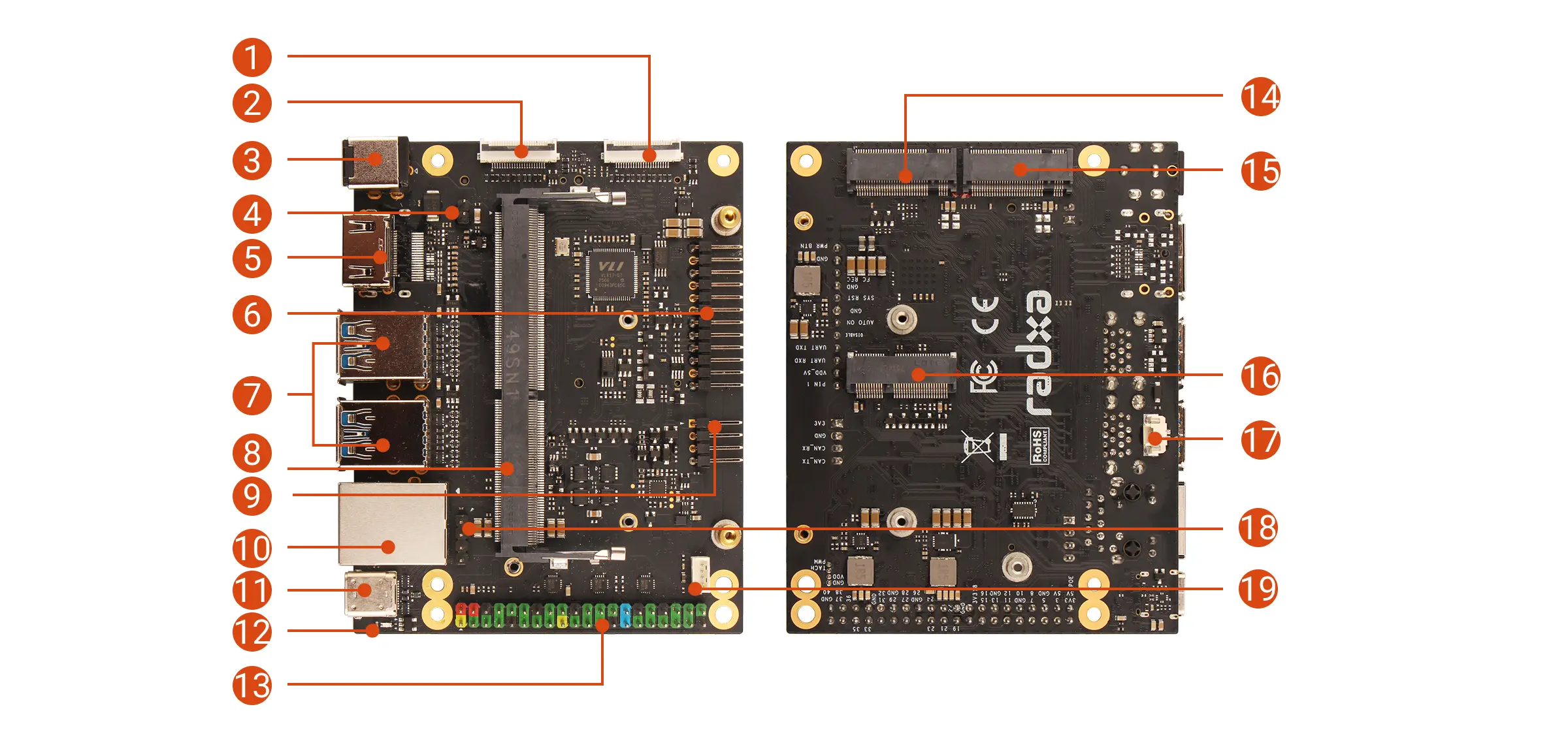

- 瑞莎 NX4 载板
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | WiFi 6 & BT 5.4 模组 | 2 | 天线接口 | 3 | SPI Flash (未焊接) |
| 4 | 瑞芯微 RK3576 | 5 | 状态指示灯 | 6 | LPDDR5 |
| 7 | Maskrom 按键 | 8 | 板载 eMMC | 9 | 260-pin SO-DIMM 连接器 |
| 10 | 板载 UFS (未焊接) |
| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | MIPI 摄像头（4 通道） | 2 | MIPI 摄像头（4 通道） | 3 | DC5525 供电接口（9V-20V） |
| 4 | PoE 反向供电接口 | 5 | HDMI 输出接口 | 6 | 按键接口 |
| 7 | 4x USB 3.2 Type-A | 8 | 260-pin SO-DIMM 插槽 | 9 | CAN 总线接口 |
| 10 | RJ45 千兆以太网口 | 11 | USB Type-C | 12 | 电源指示灯 |
| 13 | 40-Pin GPIO 排针 | 14 | M.2 M Key 2230 插槽 当前版本无法使用 | 15 | M.2 M Key 2280 插槽 当前版本无法使用 |
| 16 | M.2 E Key 2230 插槽（PCIe 2.0 x1） | 17 | RTC 电池接口 | 18 | PoE 接口 |
| 19 | PWM 风扇接口 |
接口说明
瑞莎 NX4 搭配瑞莎 NX4 载板使用，M.2 M Key 2230 和 M.2 E Key 2230 插槽无法使用。
- 电源指示灯
正常状态下，瑞莎 NX4 载板的电源指示灯（绿色）亮起，表示电源正常。
- 用户指示灯
瑞莎 NX4 的状态指示灯（蓝色）闪烁，表示系统正常运行。
