串口登录

使用前提

串口登录是嵌入式开发中通过串行通信接口 (UART) 与主板交互的核心手段，通过串口工具可以查看系统输出的日志和进行命令行交互。

危险

使用 USB 串口数据线和主板进行串口调试时，请确保引脚连接正确，接错引脚可能会导致主板硬件损坏。

不建议连接 USB 串口数据线的 VCC 接口（红色线），避免接错导致主板损坏。

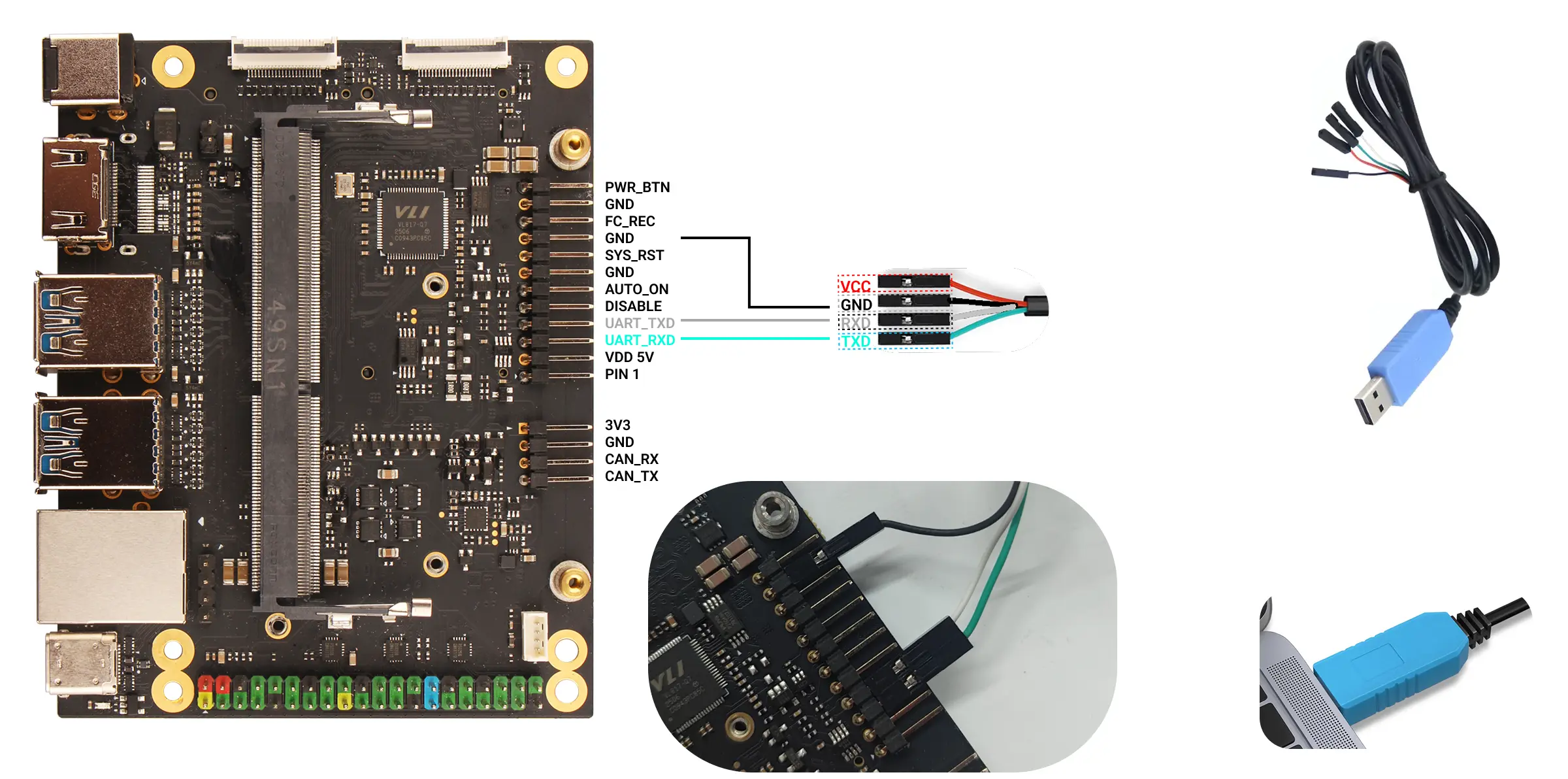

将 USB 串口数据线连接到瑞莎 NX4 开发套件的 UART 接口，另一端连接到 PC 的 USB 端口。

说明：请根据厂商的 USB 串口线引脚定义进行连接，图中示例为常见的 USB 串口线引脚定义。

瑞莎 NX4 开发套件引脚功能	连接方式
瑞莎 NX4 开发套件 : GND（Pin6）	瑞莎 NX4 开发套件的 GND 引脚连接 USB 串口数据线的 GND 引脚（黑色杜邦线）
瑞莎 NX4 开发套件 : UART0_TXD（Pin8）	瑞莎 NX4 开发套件的 UART0_TXD 引脚连接 USB 串口数据线的 RXD 引脚（白色杜邦线）
瑞莎 NX4 开发套件 : UART0_RXD（Pin10）	瑞莎 NX4 开发套件的 UART0_RXD 引脚连接 USB 串口数据线的 TXD 引脚（绿色杜邦线）

串口登录

串口通讯参数

波特率：1500000

数据位：8

停止位：1

校验位：无

流控：无

Tabby 使用

我们推荐使用 Tabby 软件进行串口登录，Tabby 是一款功能强大、界面友好的串口调试软件，支持串口、SSH 等多种协议，适配 Windows、macOS、Linux 等主流操作系统。

Tabby 下载

访问 Tabby 官网 下载并安装 Tabby 软件。

Tabby 安装

• Windows

根据自己的系统架构选择 .exe 文件进行安装。

• Linux

根据自己的系统架构选择 .deb 文件进行安装。

• MacOS

根据自己的系统架构选择 .dmg 文件进行安装。

Tabby 使用

双击 Tabby 软件图标打开 Tabby 软件。

串口配置

① --> Settings : 点击设置选项

② --> Profiles & connections : 点击配置连接选项

③ --> New profile : 点击添加新的配置选项

选择串口模板

选择一个基础配置作为模板：选择任意 Serial 模板，我们可以在后续配置界面修改设备名称、串口设备号、波特率等参数。

修改串口参数

选择 Serial 模板后，修改以下参数:

① --> Name : 设置连接名称,建议填写产品名称

② --> Device : 设置串口设备号，若只连接一个串口设备，一般为 /dev/ttyUSB0

③ --> Baud rate : 设置波特率,填写 1500000

④ --> Save : 保存配置

登录串口

点击运行按钮登录串口设备。

连接成功后，按回车会出现登陆信息，然后使用对应系统的用户账号和密码进行登陆（终端输入密码不会显示出来，输入完密码按回车登陆）。

串口调试

串口登录系统成功后，就可以通过串口查看系统日志和运行命令测试系统功能。
