瑞莎 C200 Orin 开发套件
产品介绍
瑞莎 C200 Orin 开发套件由瑞莎 C200 载板和英伟达 Jetson Orin NX 8GB 模组组成，是一款先进的边缘 AI 和机器人开发平台，助力嵌入式边缘 AI 的未来。
搭载 6 核 Arm® Cortex®-A78AE 处理器，主频高达 2GHz，集成 NVIDIA Ampere 架构 GPU，支持高达 117 TOPS 的 AI (MAXN_SUPER 模式)，是工业自动化、机器人、智能安防等领域的理想选择。
产品实物
- 瑞莎 C200 Orin 开发套件
- 瑞莎 C200 载板
| 产品实物 | 序号 | 视图 | 序号 | 视图 | 序号 | 视图 |
|---|---|---|---|---|---|---|
| 瑞莎 C200 Orin 开发套件 | ① | 俯视图 | ② | 侧视图 | ③ | 背视图 |

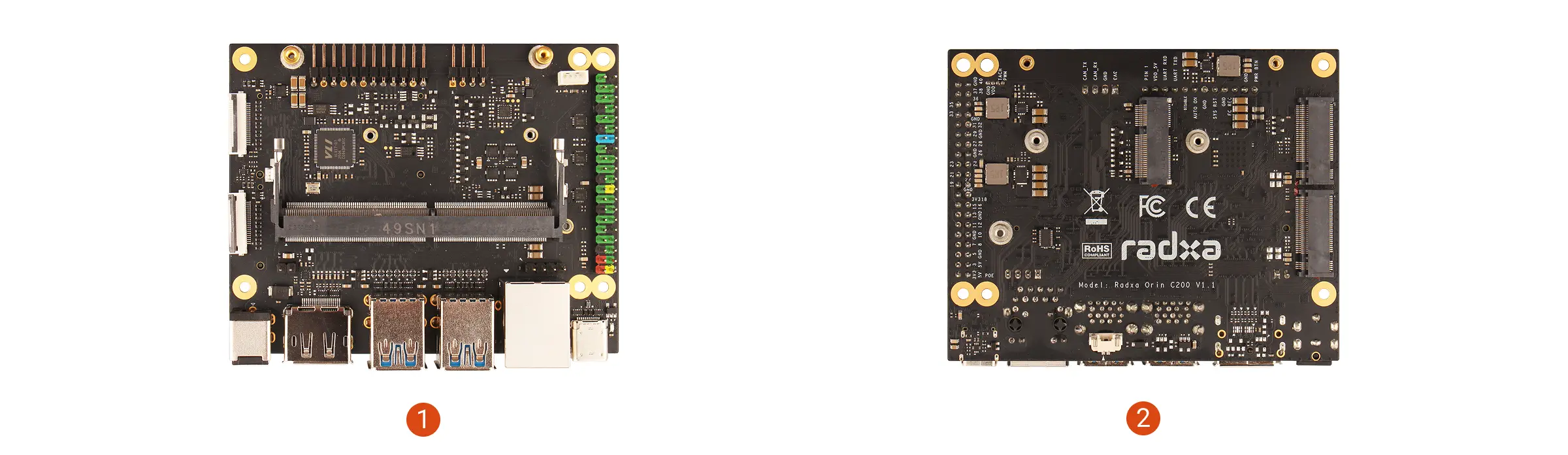

| 产品实物 | 序号 | 视图 | 序号 | 视图 |
|---|---|---|---|---|
| 瑞莎 C200 载板 | ① | 俯视图 | ② | 背视图 |
包装清单
- 瑞莎 C200 载板
- 英伟达 Jetson Orin NX 8GB 模组
产品规格
| 产品型号 | 瑞莎 C200 Orin 开发套件 |
|---|---|
| CPU | 6 核 Arm® Cortex®-A78AE v8.2 64-bit @ 2 GHz |
| GPU | Ampere GPU • 端对端无损压缩 • 1024 个 NVIDIA CUDA 核心 + 32 个 Tensor 核心 • 支持 OpenGL 4.6, OpenGL ES 3.2, Vulkan 1.2, and CUDA 11.4+ |
| AI 性能 | 正常模式 • AI 算力：70 TOPS@INT8（稀疏算力） • GPU 频率：765 MHz 升级 MAXN_SUPER 模式 • AI 算力：117 TOPS@INT8（稀疏算力） • GPU 频率提升 34.7% (765 -> 1173 MHz) • AI 算力提升 67.1% (70 -> 117 TOPS) |
| 视频编解码 | 解码： • 支持 H.265 (HEVC) / H.264 / VP9 / VP8 / AV1 / MPEG-4 / MPEG-2 / VC-1 格式 • 1x 8K30 / 2x 4K60 / 4x 4K30 / 9x 1080p60 / 18x 1080p30 (H.265) 编码： • 支持 H.265 (HEVC) / H.264 / AV1 格式 • 1x 4K60 / 3x 4K30 (H.265) / 6x 1080p60 (H.265) / 12x 1080p30 (H.265) |
| 内存 | 8GB 128-bit LPDDR5@6400MT/s |
| 存储 | 1x M.2 M Key 2280 插槽 (PCIe 4.0 x4) 1x M.2 M Key 2230 插槽 (PCIe 4.0 x2) |
| 显示输出 | 1x 标准 DP 输出接口 |
| 有线网络 | 1x RJ45 千兆以太网口 |
| 无线网络 | 1x M.2 E Key 2230 插槽 (PCIe 4.0 x1) |
| USB 接口 | 4x USB 3.2 Type-A 1x USB 3.2 Type-C |
| 供电方式 | DC (5.5x2.5mm) 供电接口（9 - 20V） |
| 其他接口 | 1x PoE 接口 1x CAN 总线接口 1x PWM 风扇接口 1x RTC 电池接口 1x 40-Pin GPIO 排针 - 支持 GPIO / UART / I2C / SPI / CAN / PWM 等功能 |
| 操作系统 | 支持 Ubuntu 20.04 / 22.04 LTS |
| 机械尺寸 | 100 x 79 mm |
| 散热方式 | 预装 PWM 调速风扇 |
接口概览
- 瑞莎 C200 Orin 开发套件
- 瑞莎 C200 载板

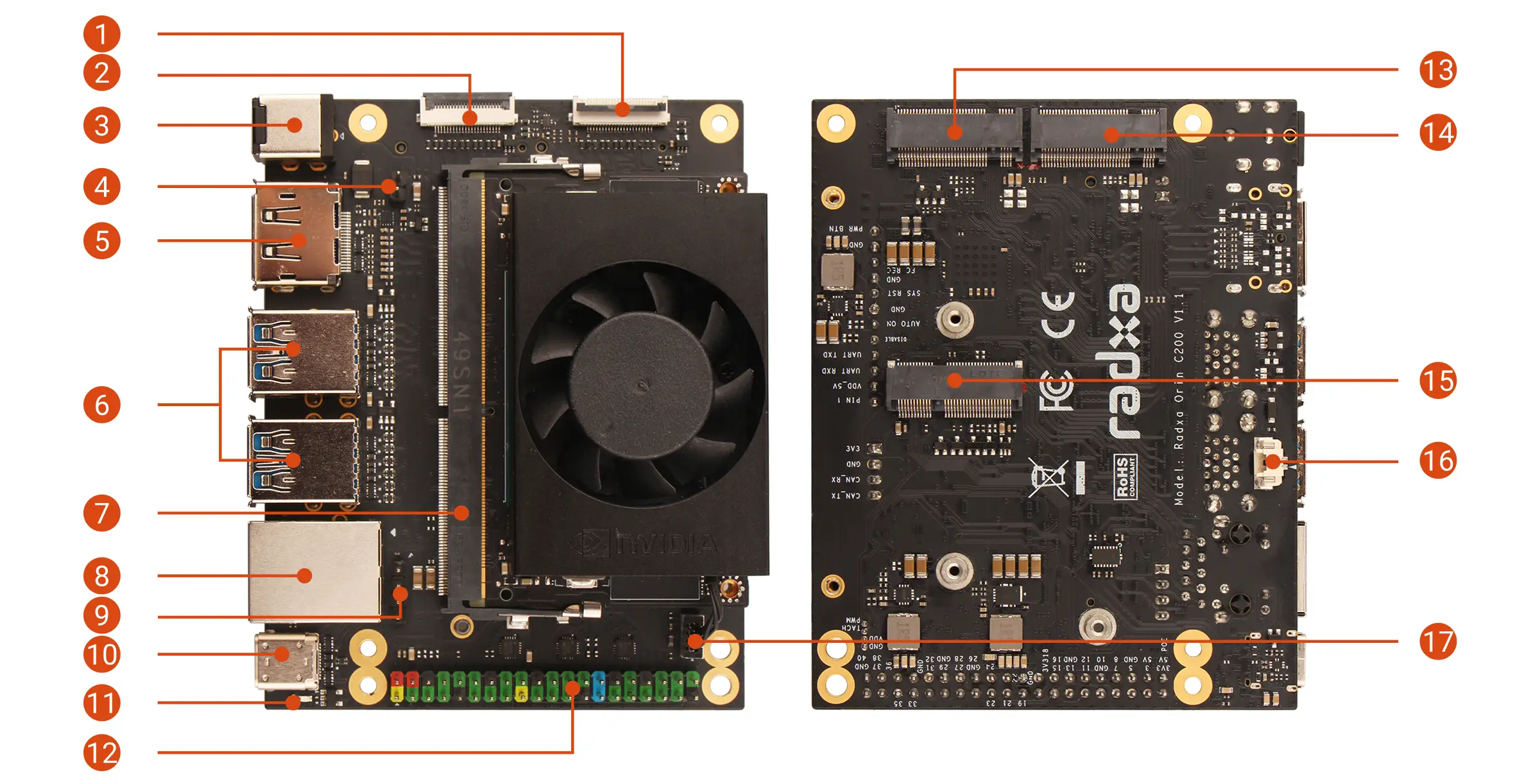

| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | MIPI 摄像头（2 通道） | 2 | MIPI 摄像头（2 或 4 通道） | 3 | DC5525 供电接口（9V-20V） |
| 4 | PoE 反向供电接口 | 5 | DP 输出接口 | 6 | 4x USB 3.2 Type-A |
| 7 | SODIMM 接口 | 8 | RJ45 千兆以太网口 | 9 | PoE 接口 |
| 10 | USB 3.2 Type-C | 11 | 电源指示灯 | 12 | 40-Pin GPIO 排针 |
| 13 | M.2 M Key 2230 插槽（PCIe 4.0 x2） | 14 | M.2 M Key 2280 插槽（PCIe 4.0 x4） | 15 | M.2 E Key 2230 插槽（PCIe 4.0 x1） |
| 16 | RTC 电池接口 | 17 | PWM 风扇接口 |

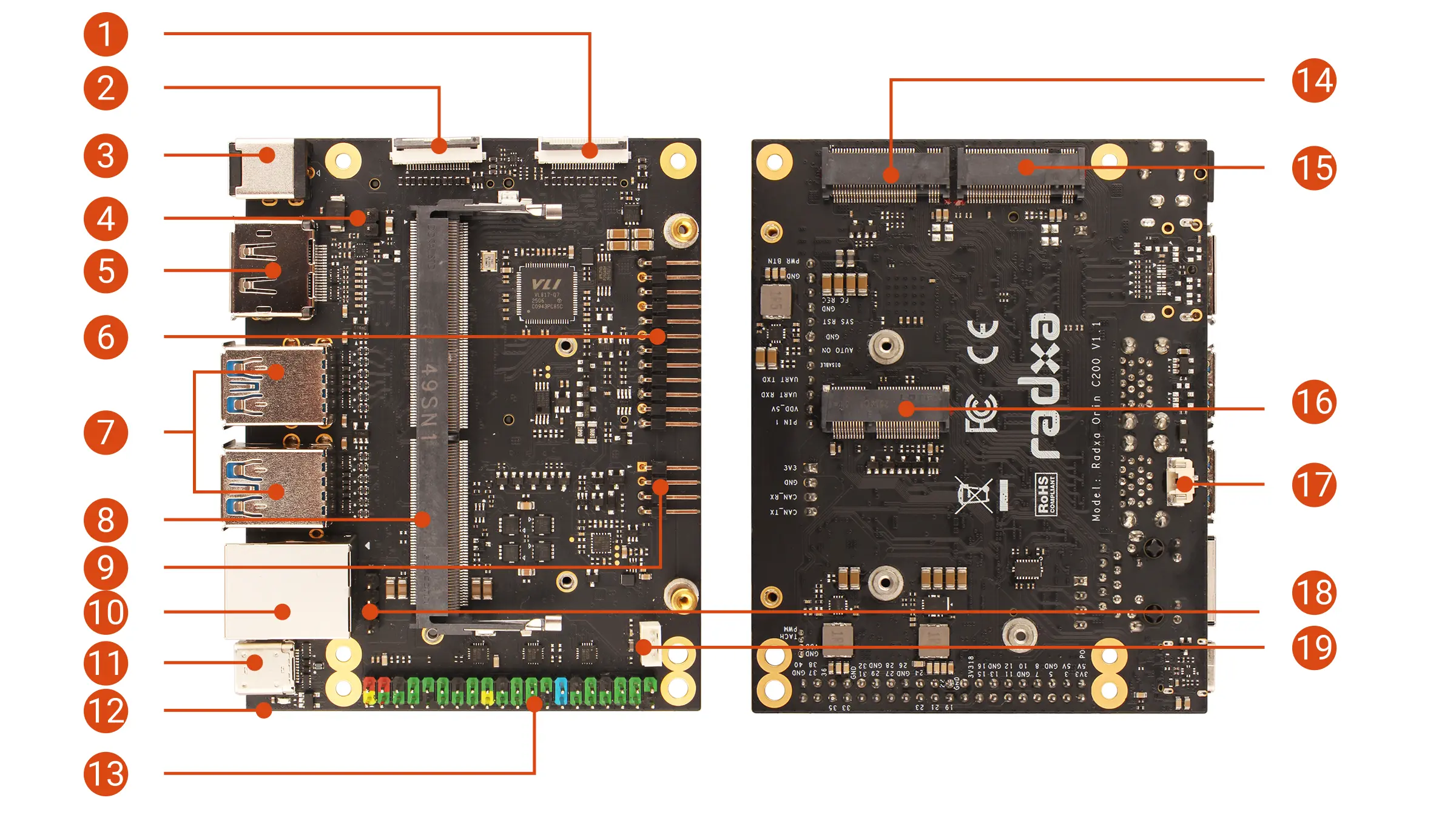

| 序号 | 说明 | 序号 | 说明 | 序号 | 说明 |
|---|---|---|---|---|---|
| 1 | MIPI 摄像头（2 通道） | 2 | MIPI 摄像头（2 或 4 通道） | 3 | DC5525 供电接口（9V-20V） |
| 4 | PoE 反向供电接口 | 5 | DP 输出接口 | 6 | 按键接口 |
| 7 | 4x USB 3.2 Type-A | 8 | SODIMM 接口 | 9 | CAN 总线接口 |
| 10 | RJ45 千兆以太网口 | 11 | USB 3.2 Type-C | 12 | 电源指示灯 |
| 13 | 40-Pin GPIO 排针 | 14 | M.2 M Key 2230 插槽（PCIe 4.0 x2） | 15 | M.2 M Key 2280 插槽（PCIe 4.0 x4） |
| 16 | M.2 E Key 2230 插槽（PCIe 4.0 x1） | 17 | RTC 电池接口 | 18 | PoE 接口 |
| 19 | PWM 风扇接口 |
系统框图
瑞莎 C200 Orin 开发套件系统框图
应用场景
瑞莎 C200 Orin 开发套件凭借其强大的 AI 算力和丰富的接口，可广泛应用于以下领域：
边缘 AI 和机器学习
- 在边缘端实时运行复杂的 AI 模型推理
- 支持 TensorRT 加速，实现低延迟的 AI 推理
- 适用于需要实时响应的智能应用场景
- 支持部署多种 AI 框架，如 TensorFlow、PyTorch 等
机器视觉
- 支持多路高清摄像头接入
- 实时图像识别与目标检测
- 支持 OpenCV、DeepStream 等视觉处理框架
- 适用于智能监控、质量检测等场景
工业/教育机器人
- 支持 ROS/ROS2 机器人操作系统
- 丰富的 I/O 接口，可连接各类传感器和执行器
- 实时性要求高的运动控制和路径规划
