硬件接口说明
接口总览
-

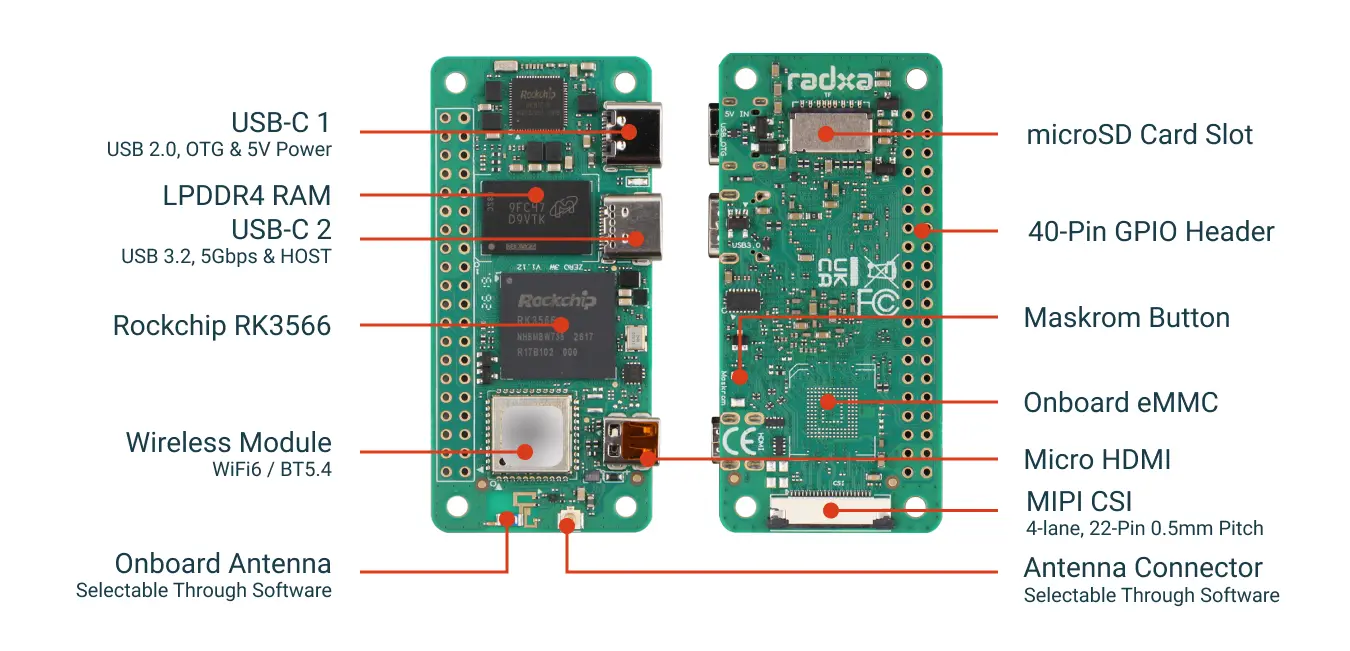

ZERO 3W

-

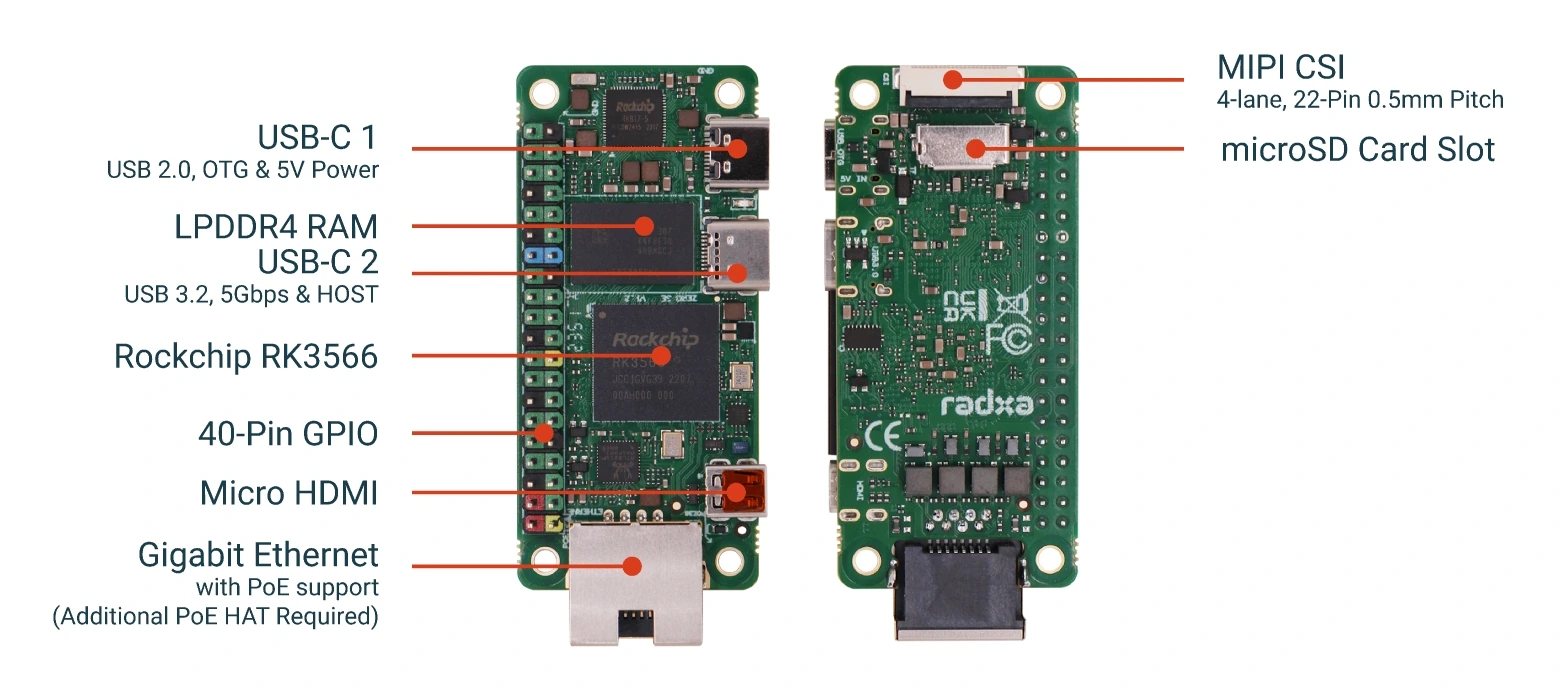

ZERO 3E

电源接口
调试串口
有线网口
40 PIN GPIO
GPIO 电压
| GPIO | 电压 | 最高 |
|---|---|---|
| 所有的 GPIO | 3.3V | 3.63V |
| SARADC_IN5 | 3.3V | 3.3V |
GPIO 接口
ZERO 3W/3E 提供了一个40 pin 针脚的 GPIO 座子,与市场上大多数的 SBC 配件兼容。
提示:实际兼容性以实际使用情况为准。
提示
Pin 3、Pin 5、Pin 27 和 Pin 28 为 I2C 设备供电添加了额外的上拉电阻,故在作为 GPIO 使用时会工作异常。
| GPIO number | Function5 | Function4 | Function3 | Function2 | Function1 | Pin# | Pin# | Function1 | Function2 | Function3 | Function4 | Function5 | GPIO number |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| +3.3V | 1 | 2 | +5.0V | ||||||||||
| 32 | UART3_RX_M0 | GPIO1_A0 | 3 | 4 | +5.0V | ||||||||
| 33 | UART3_TX_M0 | GPIO1_A1 | 5 | 6 | GND | ||||||||
| 116 | PWM14_M0 | GPIO3_C4 | 7 | 8 | GPIO0_D1 | UART2_TX_M0 | 25 | ||||||
| GND | 9 | 10 | GPIO0_D0 | UART2_RX_M0 | 24 | ||||||||
| 97 | GPIO3_A1 | 11 | 12 | GPIO3_A3 | I2S3_SCLK_M0 | 99 | |||||||
| 98 | I2S3_MCLK_M0 | GPIO3_A2 | 13 | 14 | GND | ||||||||
| 104 | GPIO3_B0 | 15 | 16 | GPIO3_B1 | UART4_RX_M1 | PWM8_M0 | 105 | ||||||
| +3.3V | 17 | 18 | GPIO3_B2 | UART4_TX_M1 | PWM9_M0 | 106 | |||||||
| 147 | PWM15_IR_M1 | I2S3_SCLK_M1 | SPI3_MOSI_M1 | GPIO4_C3 | 19 | 20 | GND | ||||||
| 149 | UART9_TX_M1 | PWM12_M1 | I2S3_SDO_M1 | SPI3_MISO_M1 | GPIO4_C5 | 21 | 22 | GPIO3_C1 | I2S1_SDO2_M2 | 113 | |||
| 146 | PWM14_M1 | I2S3_MCLK_M1 | SPI3_CLK_M1 | GPIO4_C2 | 23 | 24 | GPIO4_C6 | SPI3_CS0_M1 | PWM13_M1 | UART9_RX_M1 | I2S3_SDI_M1 | 150 | |
| GND | 25 | 26 | NC | ||||||||||
| 138 | I2C4_SDA_M0 | I2S2_SDI_M1 | GPIO4_B2 | 27 | 28 | GPIO4_B3 | I2C4_SCL_M0 | I2S2_SDO_M1 | 139 | ||||
| 107 | I2C5_SCL_M0 | GPIO3_B3 | 29 | 30 | GND | ||||||||
| 108 | I2C5_SDA_M0 | GPIO3_B4 | 31 | 32 | GPIO3_C2 | UART5_TX_M1 | I2S1_SDO3_M2 | 114 | |||||
| 115 | UART5_RX_M1 | I2S1_SCLK_RX_M2 | GPIO3_C3 | 33 | 34 | GND | |||||||
| 100 | I2S3_LRCK_M0 | GPIO3_A4 | 35 | 36 | GPIO3_A7 | 103 | |||||||
| 36 | I2S1_SCLK_RX_M0 | GPIO1_A4 | 37 | 38 | GPIO3_A6 | I2S3_SDI_M0 | 102 | ||||||
| GND | 39 | 40 | GPIO3_A5 | I2S3_SDO_M0 | 101 |
40-Pin 引脚 USB 功能配置
在 ZERO 3W / 3E 的 40-Pin 接口中,以下引脚可以配置为 USB 2.0:
- USB2_HOST2_DM:引脚编号为 28,对应电阻位号为 R46。
- USB2_HOST2_DP:引脚编号为 27,对应电阻位号为 R45。
默认情况下,Pin-27 可以在软件中配置为 GPIO4_B2 等功能(详见 40-Pin Pinout),同时 USB2_HOST2_DP 信号在硬件上未激活。Pin-28 可以在软件中配置为 GPIO4_B3 等功能(详见 40-Pin Pinout),USB2_HOST2_DM 信号在硬件上也未激活。如需将这些引脚改为 USB 功能,请按照以下步骤修改预留电阻:
- 移除 R32 和 R39 的 0 欧电阻。
- 焊接 0 欧电阻到 R45 和 R46 上。
提示
原理图和位号信息可在硬件资料中查阅和下载,硬件资料下载
[操作提示]
此操作需要具备一定的焊接技巧,建议由有经验的技术人员完成。
USB C 口
共有两个 USB TYPE-C 口,分别为 USB 2.0 OTG 口 和 USB3.0 HOST 口,其中供电使用 USB 2.0 OTG口
HDMI接口
提供一个 Micro HDMI 接口
MIPI CSI
| PIN | Name |
|---|---|
| 1 | GND |
| 2 | MIPI_CSI_RX_D0N |
| 3 | MIPI_CSI_RX_D0P |
| 4 | GND |
| 5 | MIPI_CSI_RX_D1N |
| 6 | MIPI_CSI_RX_D1P |
| 7 | GND |
| 8 | MIPI_CSI_RX_CLK0N |
| 9 | MIPI_CSI_RX_CLK0P |
| 10 | GND |
| 11 | MIPI_CSI_RX_D2N |
| 12 | MIPI_CSI_RX_D2P |
| 13 | GND |
| 14 | MIPI_CSI_RX_D3N |
| 15 | MIPI_CSI_RX_D3P |
| 16 | GND |
| 17 | CAMERAB_PDN_L |
| 18 | CIF_CLKOUT |
| 19 | GND |
| 20 | I2C2_SCL_M1 |
| 21 | I2C2_SDA_M1 |
| 22 | VCC_3V3 |
